(共26张PPT)
15.4 电流的测量

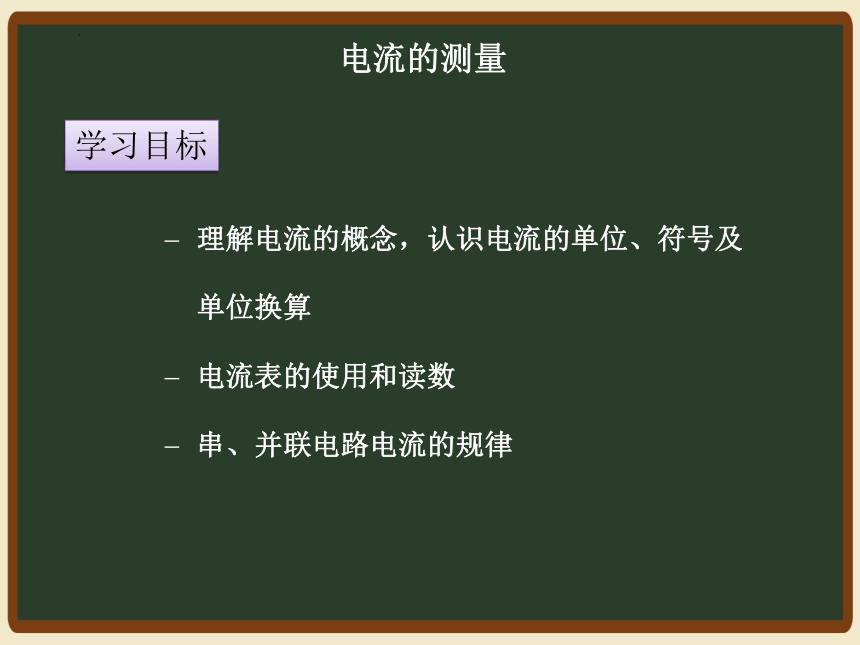

电流的测量
学习目标
理解电流的概念，认识电流的单位、符号及单位换算
电流表的使用和读数
串、并联电路电流的规律
自探指导：
请同学们对上述的问题自主探究阅读课本。（时间为4分钟）
设 疑 自 探
1、电流的物理意义以及单位？
2、电流表的构造？
3、如何正确使用电流表？
4、如何读数？
——疑而探之则明

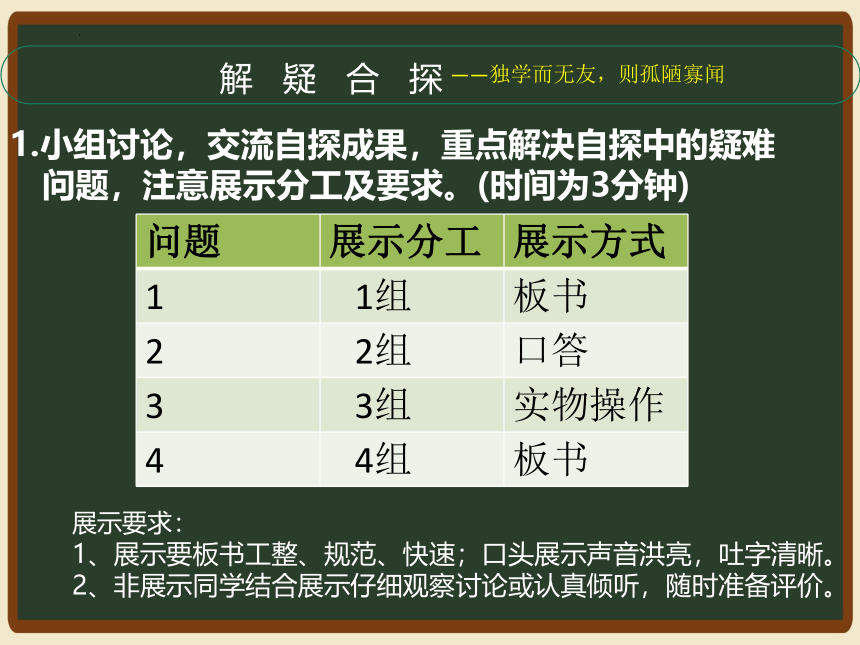

1.小组讨论，交流自探成果，重点解决自探中的疑难问题，注意展示分工及要求。(时间为3分钟)
解 疑 合 探
——独学而无友，则孤陋寡闻
问题 展示分工 展示方式
1 1组 板书
2 2组 口答
3 3组 实物操作
4 4组 板书
展示要求：
1、展示要板书工整、规范、快速；口头展示声音洪亮，吐字清晰。
2、非展示同学结合展示仔细观察讨论或认真倾听，随时准备评价。
2. ⑴组长带领，有序进行。
⑵需要板书的同学迅速板书到指定位置。
⑶ 口头展示同学理清思路，做好准备。
⑷ 注意评价分工表。（时间为4分钟）
解 疑 合 探
——独学而无友，则孤陋寡闻

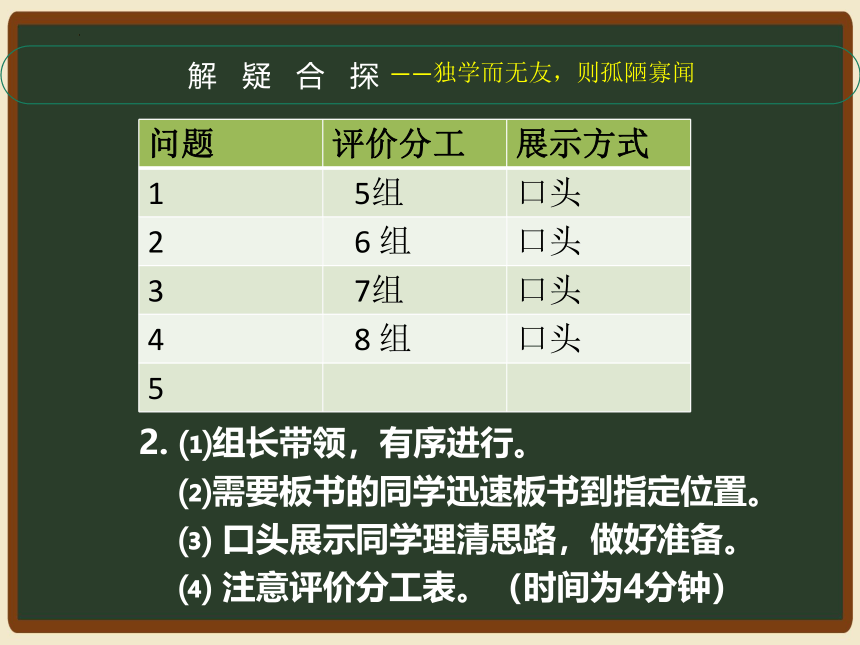

问题 评价分工 展示方式
1 5组 口头
2 6 组 口头
3 7组 口头
4 8 组 口头
5

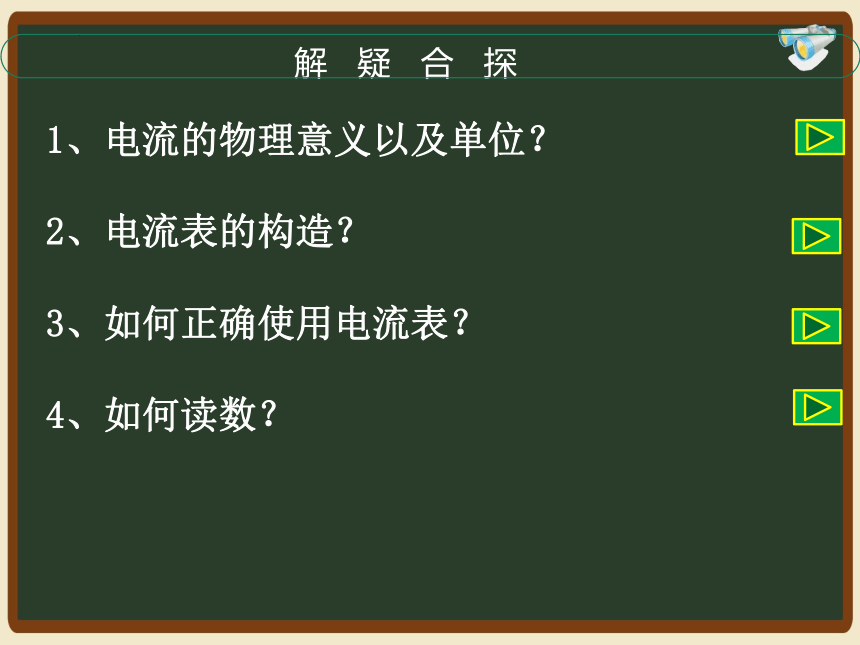

解 疑 合 探
1、电流的物理意义以及单位？
2、电流表的构造？
3、如何正确使用电流表？
4、如何读数？
观察下面两个小灯泡工作时，亮度有什么不同？
较暗
较亮
流过两个灯泡的电流的强弱不同

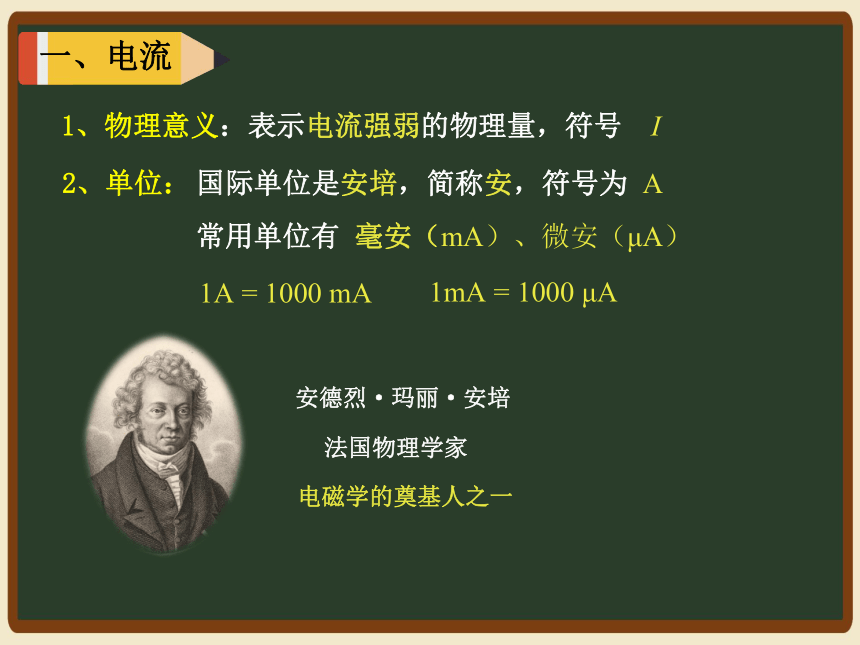

一、电流
1、物理意义：表示电流强弱的物理量，符号 I
2、单位：
国际单位是安培，简称安，符号为 A
常用单位有 毫安（mA）、微安（μA）
1A = 1000 mA
1mA = 1000 μA
安德烈·玛丽·安培
法国物理学家
电磁学的奠基人之一
一、电流

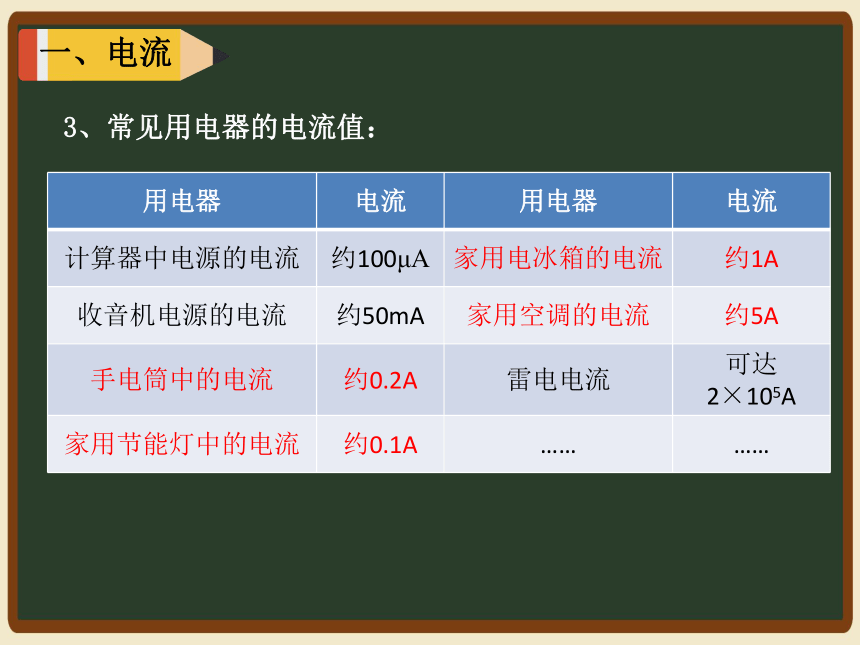

3、常见用电器的电流值：
用电器 电流 用电器 电流
计算器中电源的电流 约100μA 家用电冰箱的电流 约1A
收音机电源的电流 约50mA 家用空调的电流 约5A
手电筒中的电流 约0.2A 雷电电流 可达2×105A
家用节能灯中的电流 约0.1A …… ……
100 A=
50mA=
200mA=
mA=
A =
A=
A
A
A
随堂练习：
二、电流的测量
1、测量工具：电流表，电路符号
2、电流表的结构
表盘
指针
调零旋钮
负接线柱
正接线柱
量程0-0.6A
量程0-3A
A
+
－
学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是 和 。
三
两
“0~3 A”
“0~0.6A”
二、电流的测量
3、使用规则：
调零
电流表必须与被测用电器串联
电源会被短路
（相当于一根导线）
二、电流的测量
3、电流表在使用时的注意事项：
调零
电流表必须与被测用电器串联
电流要从“+”红接线柱流入，“-”黑接线柱流出
（正进负出）
（红进黑出）
电流表的正负接线柱接反后，电流表的指针会反向偏转
二、电流的测量
3、电流表在使用时的注意事项：
调零
电流表必须与被测用电器串联
电流要从“+”红接线柱流入，“-”黑接线柱流出
选择合适的量程
“试触”
先接电流表的大量程
开关关闭后，迅速断开
观察指针的偏转情况
二、电流的测量
3、电流表在使用时的注意事项：
调零
电流表必须与被测用电器串联
电流要从“+”接线柱流入，“-”接线柱流出
选择合适的量程
“试触”
不允许把电流表直接接到电源的两极
电流表内阻很小
相当于一根导线
电源被短路烧坏
随堂练习：
A.
B.
C.
D.
（1）图中，能直接测量通过灯L1电流的电路是（　　）
D
三、电流表的读数
明确量程和分度值
先读大格，再读小格
量程：0-3A
每一大格：1A
每一小格：0.1A
2.5A
三、电流表的读数
明确量程和分度值
先读大格，再读小格
量程：0-0.6A
每一大格：0.2A
每一小格：0.02A
0.32A
随堂练习：
请读出下列电流表的示数
0.58 A
1.4 A
随堂练习：
1、根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
随堂练习：
根据所给电路图连接实物图。
　　2．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
随堂练习：
在国际单位制中，电流的单位是（　　）
A．欧姆（Ω） B．伏特（V）
C．安培（A） D．焦耳（J）
C
小红和小煜用电流表测量电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照O～3A量程读得测量值为2.4A，则实际测得的电流应该是（　　）
A．1.2A B．4.8A C．0.12A D．0.48A
D
随堂练习：
如图所示的电路，当开关S闭合后，电流表测量的是通过　 　 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为　 　 A。
L2
0.28
随堂练习：
在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关　 　（选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示。则出现以上现象的原因是所选的量程　 　（选填“偏大”或者“偏小”）。
断开
偏大
随堂练习：
在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（3）小华思考了一下，然后将线头M连接到　 　接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示，则通过灯泡L电流是
　 　A。
0.6
0.12
总 结
1、电流（ I ）：表示电流强弱的物理量
2、单位：
国际单位是安培，简称安，符号为 A
常用单位有 毫安（mA）、微安（μA）
3、电流表在使用时的注意事项：
调零
电流表必须与被测用电器串联
电流要从“+”接线柱流入，“-”接线柱流出
选择合适的量程
“试触”
（正进负出）
不允许把电流表直接接到电源的两极
