16.3 电 阻

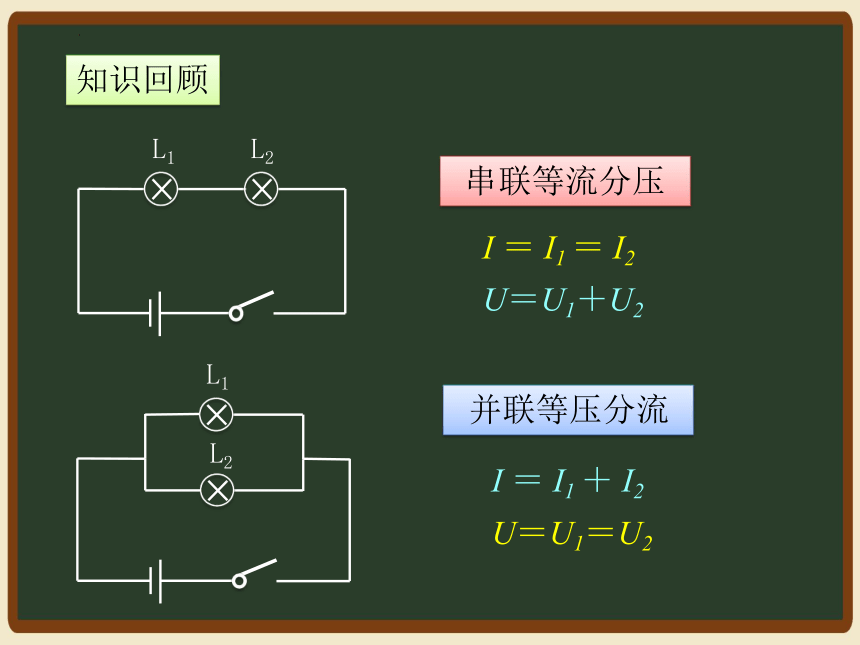

知识回顾
串联等流分压
并联等压分流
I ＝ I1 ＝ I2
U＝U1＋U2
I ＝ I1 ＋ I2
U＝U1＝U2
L1
L2
L1
L2
电 阻

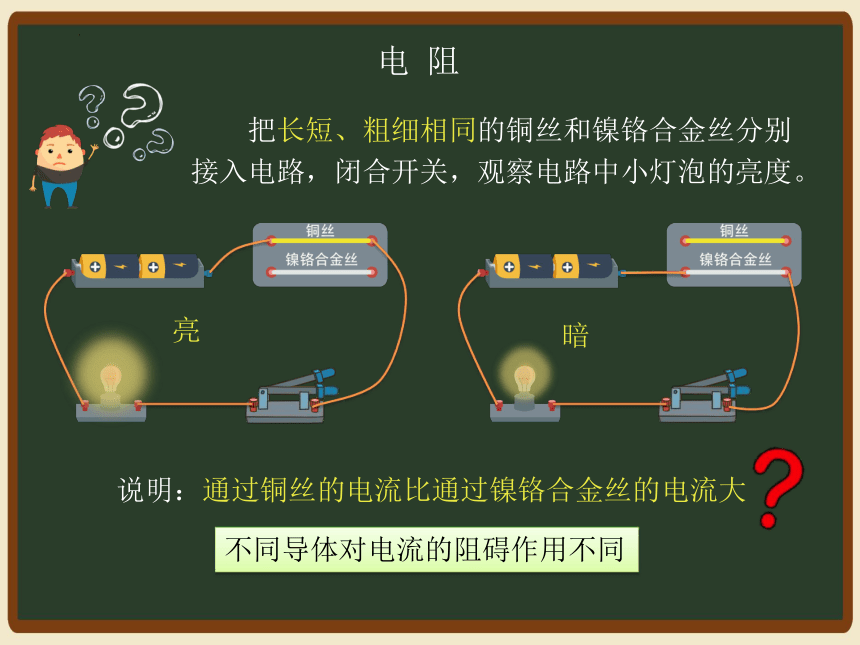

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
亮
暗
说明：通过铜丝的电流比通过镍铬合金丝的电流大
不同导体对电流的阻碍作用不同
电 阻

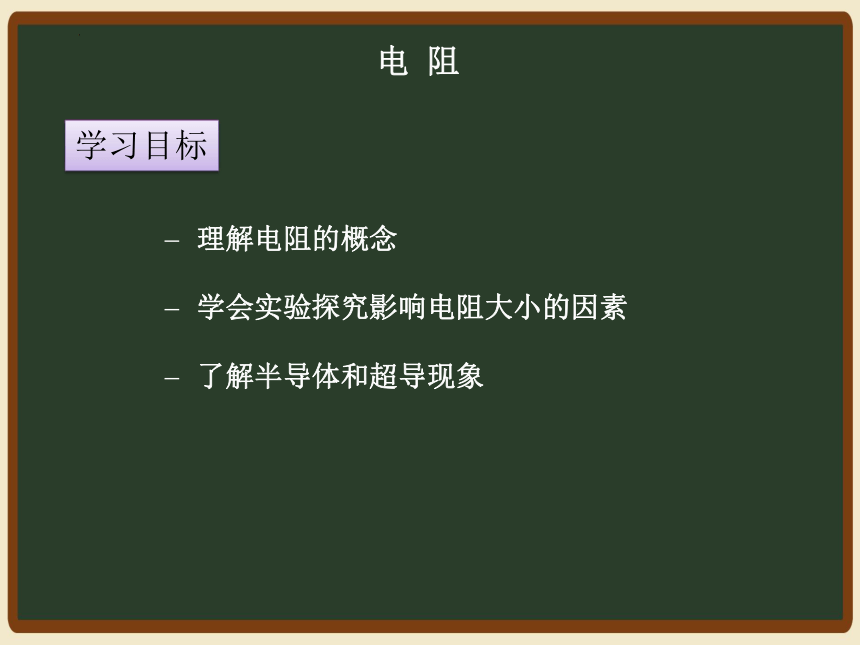

学习目标
理解电阻的概念
学会实验探究影响电阻大小的因素
了解半导体和超导现象
自探指导：
请同学们对上述的问题自主探究阅读课本。（时间为4分钟）
设 疑 自 探

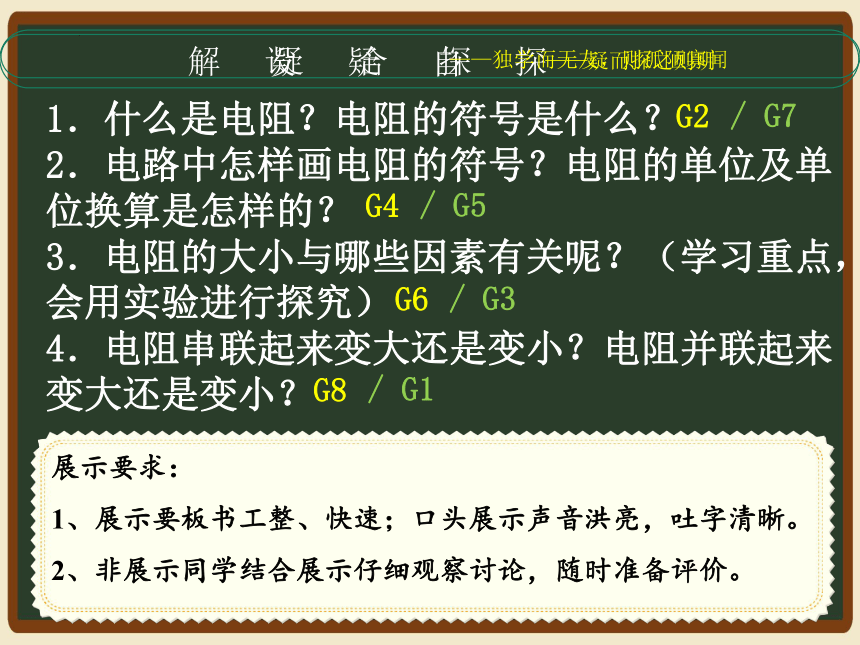

1．什么是电阻？电阻的符号是什么？
2．电路中怎样画电阻的符号？电阻的单位及单位换算是怎样的？
3．电阻的大小与哪些因素有关呢？（学习重点，会用实验进行探究）
4．电阻串联起来变大还是变小？电阻并联起来变大还是变小？
——疑而探之则明
G2
G4
G6
G8
/ G7
/ G5
/ G3
/ G1
展示要求：
1、展示要板书工整、快速；口头展示声音洪亮，吐字清晰。
2、非展示同学结合展示仔细观察讨论，随时准备评价。
解 疑 合 探
——独学而无友，则孤陋寡闻
一、电阻
1、定义：表示导体对电流阻碍作用的大小
导体的电阻越大，表示对电流的阻碍作用越大
导体的电阻是由导体自身情况决定的,电阻是导体本身的一种性质，与导体两端电压大小和通过导体的电流大小无关。
2、符号：R 在电路图中的符号为：
3、基本单位：欧姆（Ω）
常用单位：千欧（kΩ） 1kΩ＝103Ω
兆欧（MΩ） 1MΩ＝103 kΩ
电阻的大小反映的是导体对电流的阻碍作用的大小，若导体中没有电流时，其阻碍作用没有体现出来，但这个作用是客观存在的，此时绝对不能认为其阻值为零
一、电阻
乔治·西蒙·欧姆，德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。
欧姆在物理学中的主要贡献是发现了欧姆定律。另外，欧姆还发现了电阻与导线的长度及横截面的关系。
为纪念他，电阻的单位“欧姆”，以他的姓氏命名。

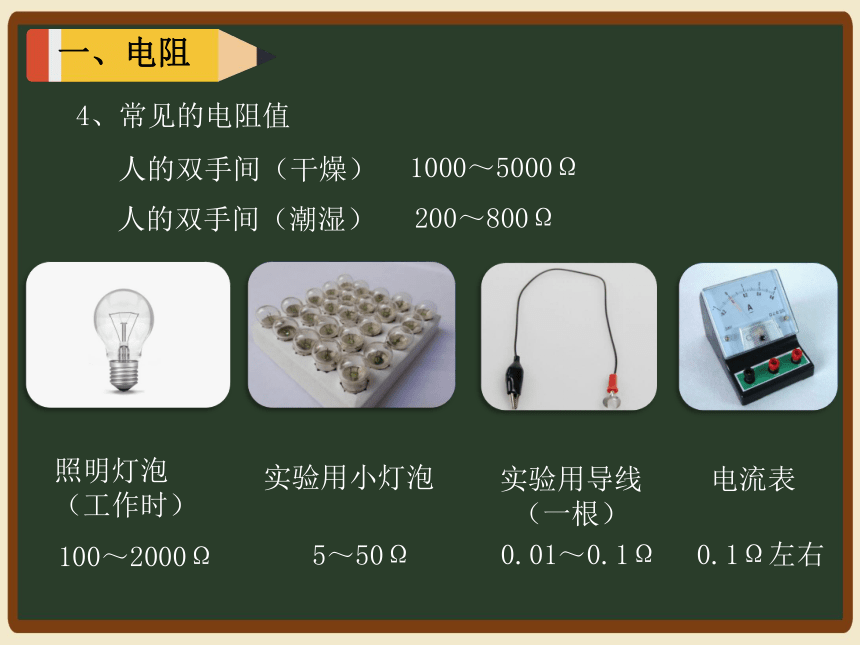

4、常见的电阻值
人的双手间（干燥）
人的双手间（潮湿）
照明灯泡
（工作时）
1000～5000Ω
200～800Ω
实验用小灯泡
实验用导线
（一根）
100～2000Ω
5～50Ω
0.01～0.1Ω
一、电阻
电流表
0.1Ω左右
一、电阻

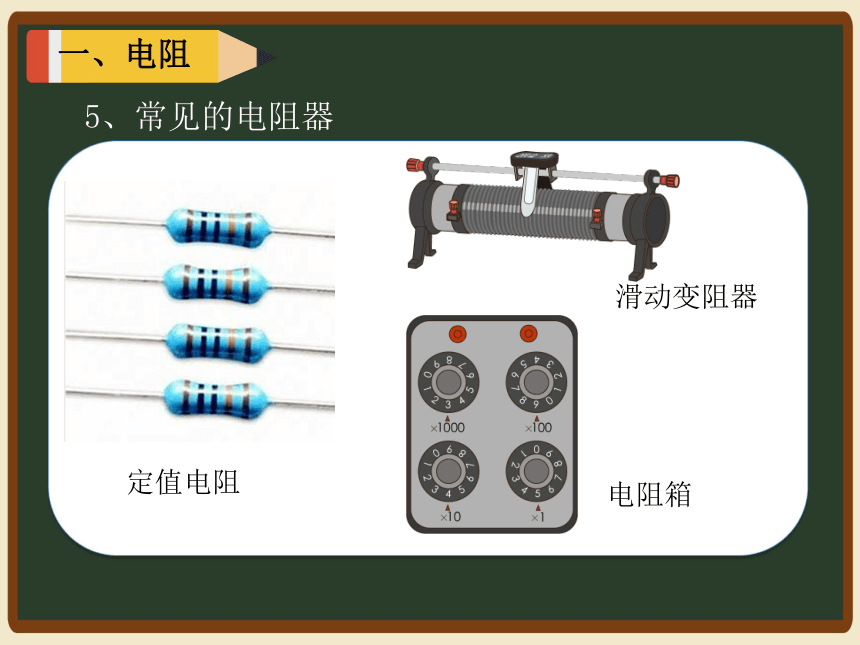

5、常见的电阻器
定值电阻
滑动变阻器
电阻箱
二、决定电阻大小的因素
提出问题：
猜想：
导体电阻的大小与哪些因素有关
导体的电阻与导体的材料、长度、横截面积等因素有关
设计实验：（装置如右图）
D
控制变量法
探究电阻与材料的关系时，应将 分别接入电路;
探究电阻与长度的关系时，应将 分别接入电路;
探究电阻与横截面积的关系时，应将 分别接入电路。
设计实验：
A、D
A、B
A、C
控制变量法
D
二、决定电阻大小的因素
控制变量法
进行实验：
将A、D分别接入电路，发现IA≠IB，说明电阻与
有关。
材料
D
二、决定电阻大小的因素
转换法
D
控制变量法
二、决定电阻大小的因素
进行实验：
将A、B分别接入电路，发现IA>IB，对于同种材料、横截面积相同的导体，长度越 ，电阻越大。
长
D
控制变量法
二、决定电阻大小的因素
进行实验：
将A、C分别接入电路，发现IA< IC，对于同种材料、长度相同的导体，横截面积越 ，电阻越大
小
小明提出电阻大小可能与温度也有关？
那又该怎么实验呢？
根据控制变量法：
我们应该选取 、 、 都相同，
但温度不同的电阻丝！
长度
横截面积
材料
二、决定电阻大小的因素
将废旧的白炽灯中的钨丝小心取出，接入电路，闭合开关，用酒精灯给钨丝加热，如下图所示。
观察到电流表示数变小，可见导体的电阻与 有关。
温度
设计实验：
二、决定电阻大小的因素
得出结论：
对于同种材料、横截面积相同的导体，长度越长，电阻越大
对于同种材料、长度相同的导体，横截面积越小，电阻越大
说明：
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
二、决定电阻大小的因素
与材料的关系（如右图）
与温度的关系：大多数导体的电阻随温度的升高而增大(如金属导体)，少数导体的电阻随温度的升高而减小(如石墨)。
银
铜
铝
铁
炭笔
盐水
湿木
硅
干纸
玻璃
橡胶
陶瓷
导电能力
绝缘能力
说明：
二、决定电阻大小的因素
得出结论：
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
[图片]
例1、下列说法中正确的是（　　）
A．导体不通电流时，导体对电流没有阻碍作用，所以此时导体没有电阻
B．铁导线的电阻比铜导线的电阻大
C．导体的电阻越大，表明导体的导电能力越强
D．长度相同的两根铜线，在相同的情况下，越细的电阻越大
二、决定电阻大小的因素
D
[图片]
例2、下列关于导体的各项中，跟导体电阻大小无关的是（　　）
A．长度
B．电流
C．横截面积
D．材料
二、决定电阻大小的因素
B
[图片]
例3、小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a和b，如图所示连入电路，下列说法中不正确的是（　　）
A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小
B．该实验可以探究铅笔芯的电阻大小与材料是否有关
C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关
D．该实验可以探究铅笔芯的电阻大小与长度是否有关
二、决定电阻大小的因素
B
1、半导体
导体的导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。
常见物质：锗、硅
影响因素：温度、光照、掺加杂质…
三、半导体和超导现象
三、半导体和超导现象
应用：二极管
光敏元件
热敏元件
压敏元件
1、半导体
三、半导体和超导现象
某种物质在很低温度时，如铝在－271.760C以下，电阻就变成了0，这就是超导现象。
应用
1、超导输电
2、发电机、电动机的线圈可用超导材料制作：功率大、效率高
3、可制造磁悬浮列车
2、超导现象
三、半导体和超导现象
某种物质在很低温度时，如铝在－271.760C以下，电阻就变成了0，这就是超导现象。
2、超导现象
好处：
减少热量的散失，降低输送成本
弊端：
获取低温困难，成本高
随堂练习：
1、 下列因素中，对导体电阻大小有决定作用的是（　　）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流 D．导体的长度
2、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
3、将一根金属导线均匀拉长后，其电阻(　　)
A．变大　 　B．变小　　
C．不变　 　D．无法判断
D
B
A
随堂练习：
4、为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是（　　）
A．第一次接入AB，第二次接入DE
B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF
D．第一次接入DE，第二次接入DF
D
一、电阻
1、定义：表示导体对电流阻碍作用的大小
2、符号：R 在电路图中的符号为：
3、单位：欧姆（Ω）
二、决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
三、半导体和超导现象
1、半导体：导电性能介于导体和绝缘体之间的物质
2、超导现象：某种物质在很低温度时，电阻就变成0的现象
电阻
小 结
