第二十章 电与磁
20.1 磁现象 磁场

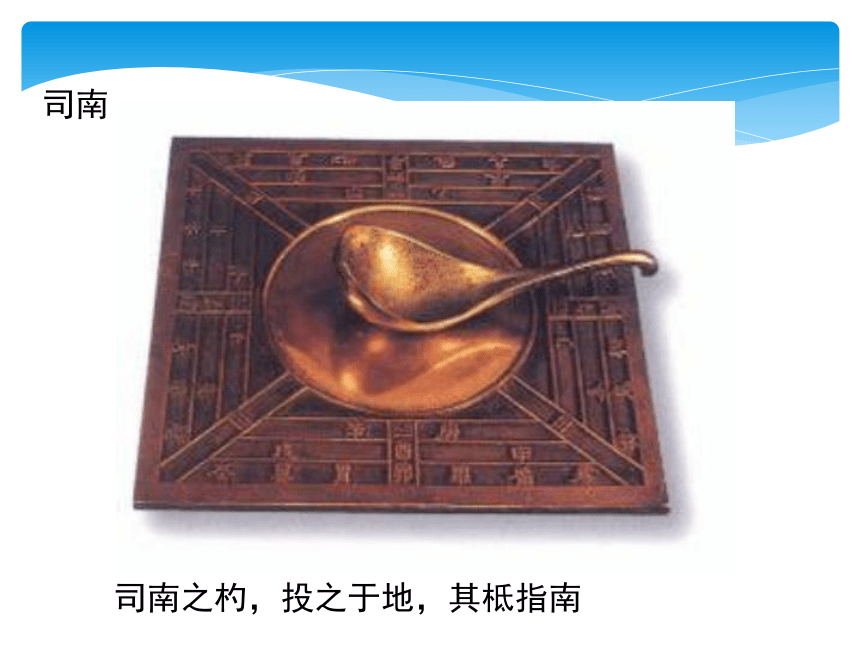

司南
司南之杓，投之于地，其柢指南

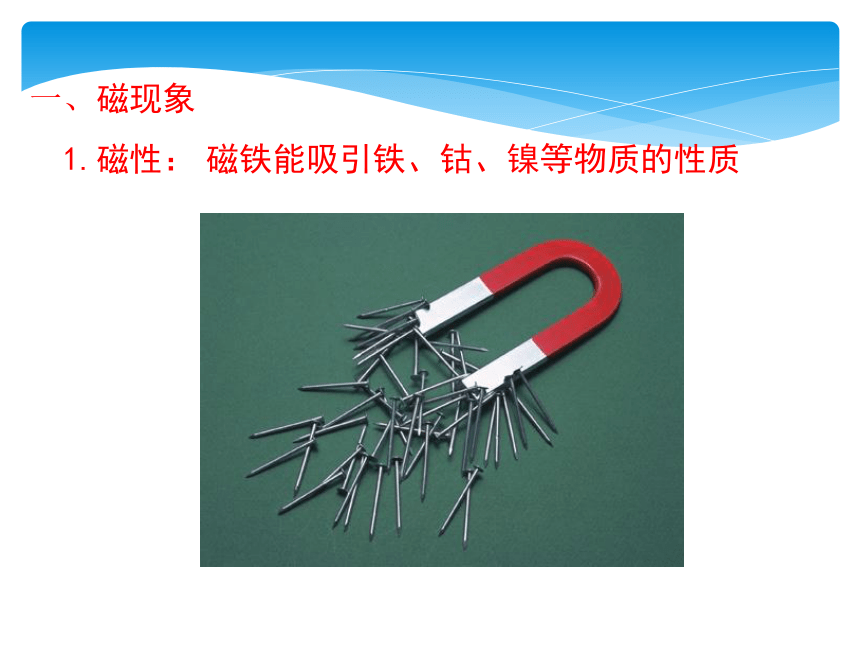

一、磁现象
1.磁性： 磁铁能吸引铁、钴、镍等物质的性质

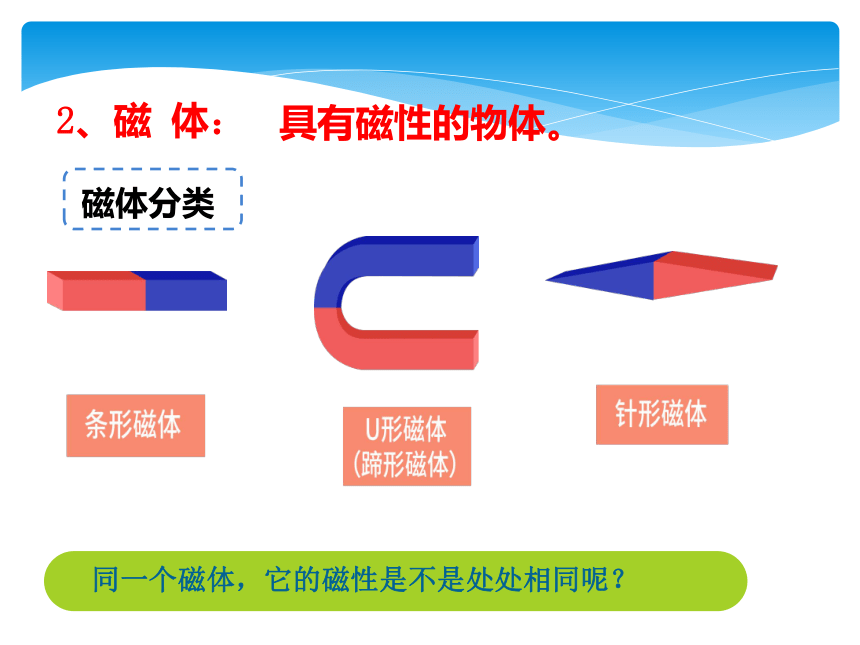

磁体分类
同一个磁体，它的磁性是不是处处相同呢？
2、磁 体：
具有磁性的物体。
同一个磁体，它的磁性是不是处处相同呢？

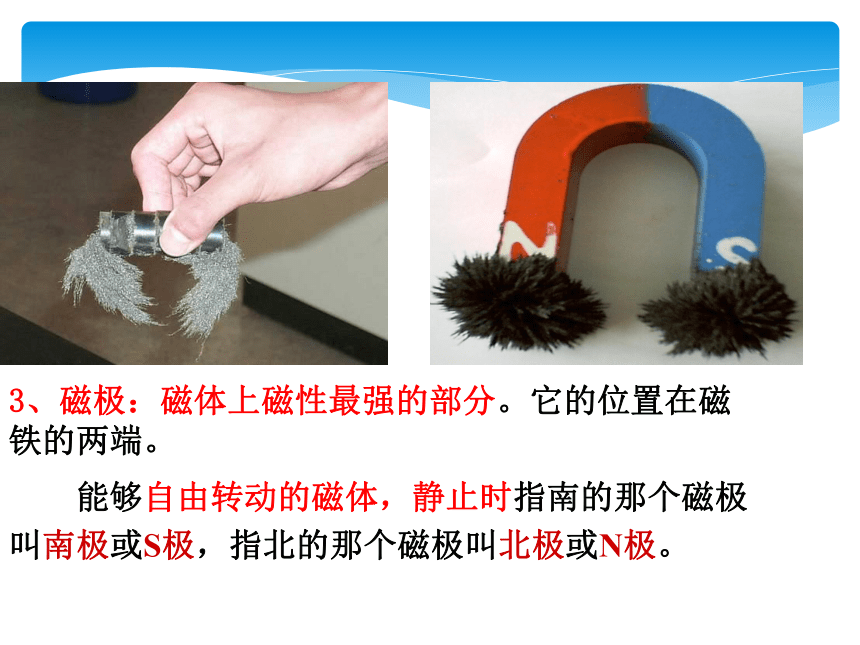

3、磁极：磁体上磁性最强的部分。它的位置在磁铁的两端。
　　能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。

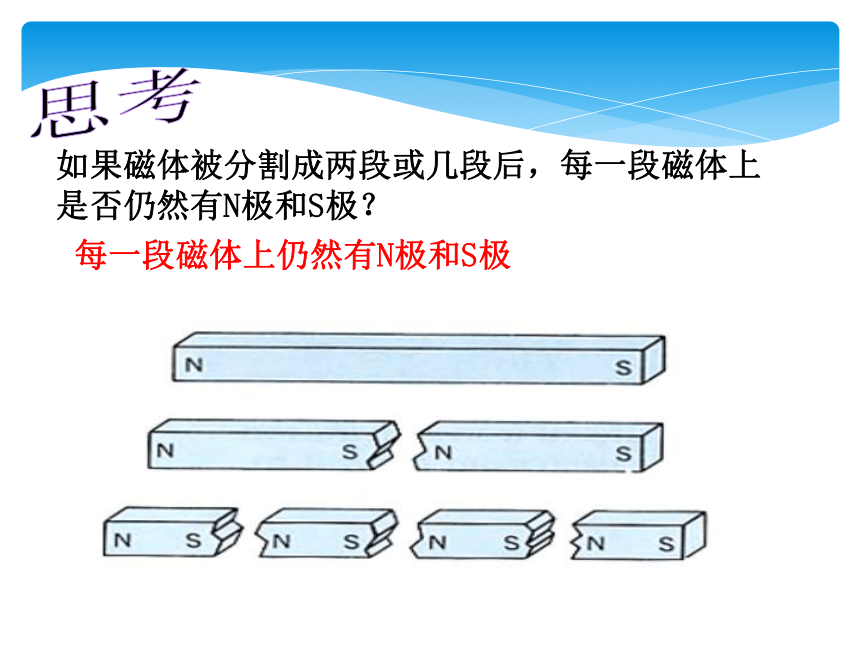

思考
如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极？
每一段磁体上仍然有N极和S极

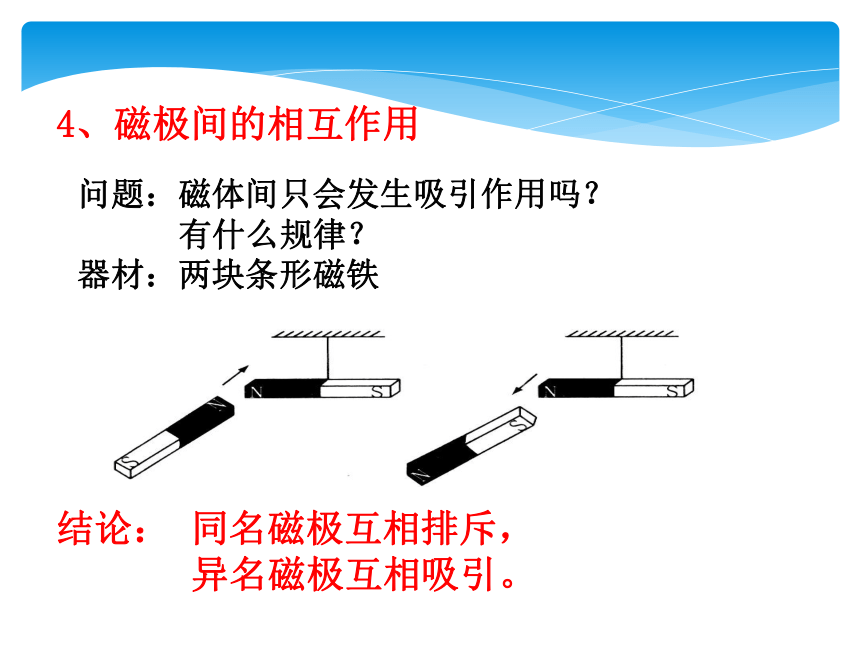

问题：磁体间只会发生吸引作用吗？
有什么规律？
器材：两块条形磁铁
结论： 同名磁极互相排斥，
异名磁极互相吸引。
4、磁极间的相互作用

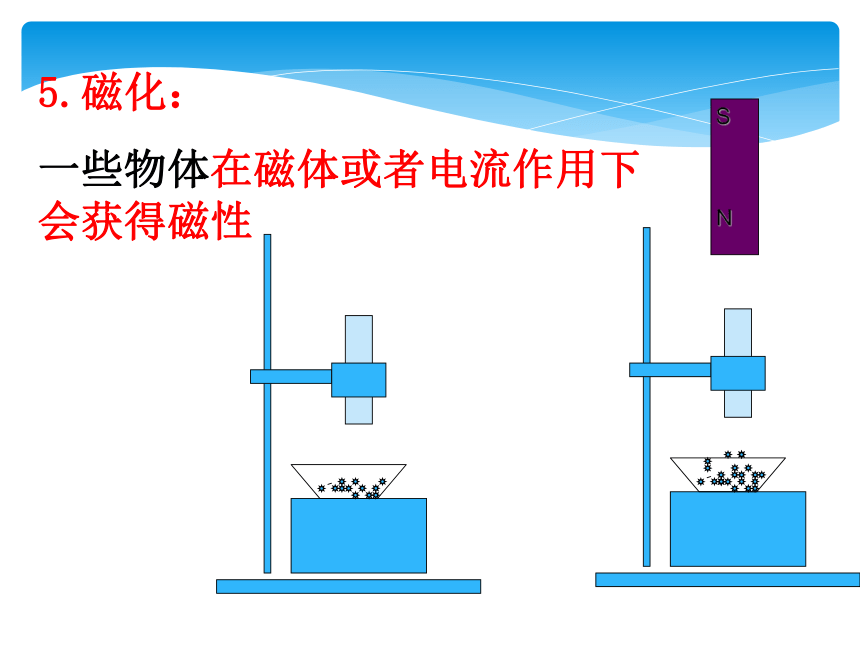

5.磁化：
一些物体在磁体或者电流作用下会获得磁性
N
S
探究活动一：磁体周围存在什么物质
将磁铁靠近小磁针，观察现象
现象:
小磁针发生了转动
思考:
小磁针发生了转动，是受到什么的作用？
磁体和小磁针不接触，是通过什么对小磁针产生力的作用的？
二、磁场

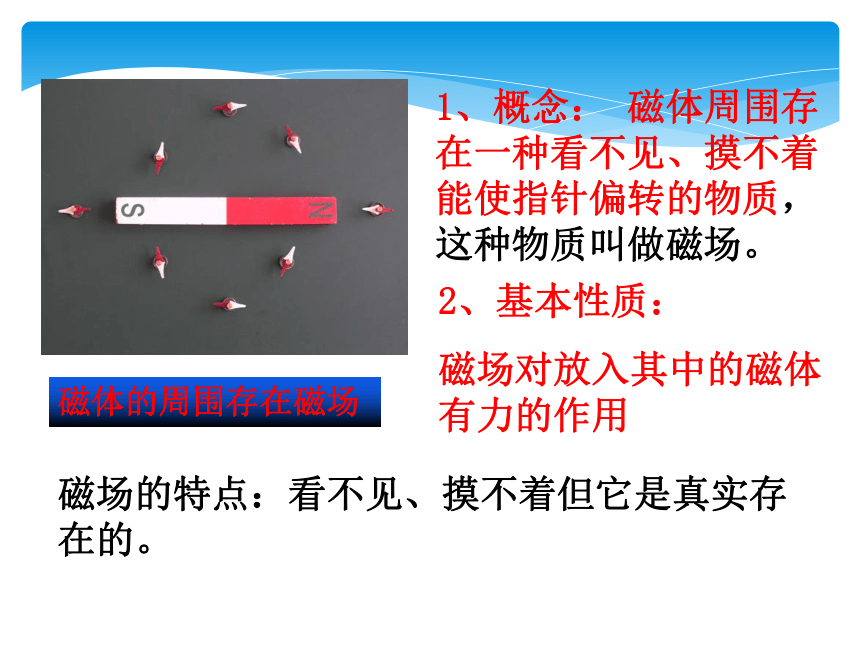

1、概念： 磁体周围存在一种看不见、摸不着能使指针偏转的物质，这种物质叫做磁场。
磁体的周围存在磁场
磁场的特点：看不见、摸不着但它是真实存在的。
2、基本性质：
磁场对放入其中的磁体有力的作用
探究活动二：放在磁体周围不同位置的小磁针，所指方向是否相同？
现象
结论
放在磁场不同位置的小磁针指向不同，说明不同位置的小磁针受到磁场的力方向不同
磁场是有方向的

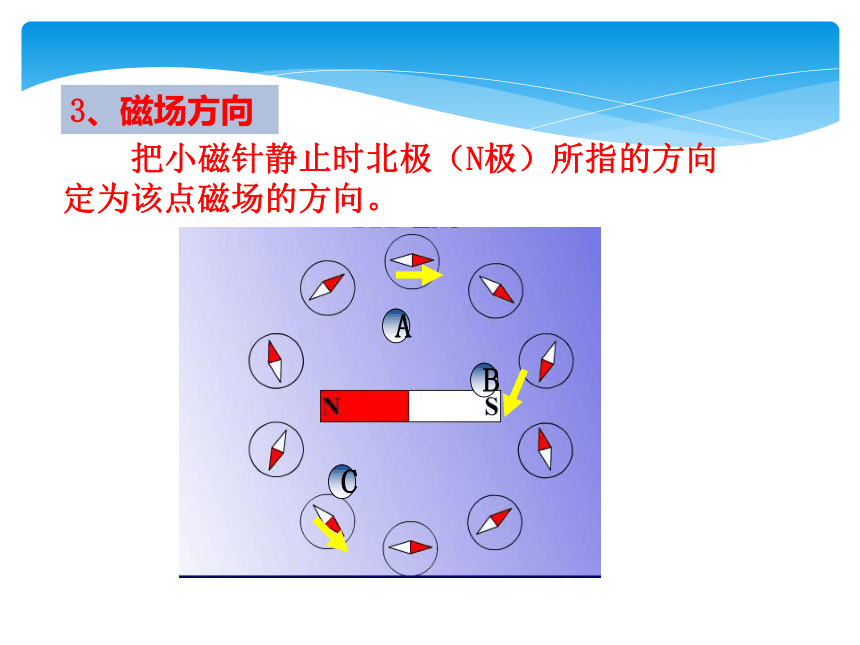

把小磁针静止时北极（N极）所指的方向定为该点磁场的方向。
A
B
C
3、磁场方向
N
S
4、磁场线
探究活动三：怎样形象地描述磁场
我们把小磁针在磁场中排列的情况，用一些带有箭头的曲线画出来，这样的曲线叫做磁感线
磁感线可以方便、形象地描述磁场
特别提示：
磁感线不是真实存在的，是我们为了描述磁场而假想画出的。
磁场是真实存在的。
磁感线的特点
（1）磁场中某一点的磁感线方向跟该点小磁针静止时N极的指向一致
（2）在磁体外部磁感线从磁体的N极出发，回到S极；在磁体内部磁感线由S极经磁体内部到N极;是闭合曲线。
（3）磁感线的疏密能表示出磁场的强弱，磁感线越密的地方表示磁场越强,磁感线越疏的地方表示磁场越弱。
（4）磁感线是假想的曲线，实际不存在
（5）磁感线是立体的，并且磁感线不相交。
N
S
条形磁体的磁感线画法：
1、磁感线用虚线；2、磁体外部的磁感线应从N极出来，S极进去；3、磁感线不能相交；
注意：
常见磁体周围的磁感线分布（演示）
常见磁体周围的磁感线分布（演示）
S
N
S
S
异名磁极的磁场分布
同名磁极磁场分布
2、标出磁感线的方向及小磁针的N、S极
1、标出磁体的N、S极以及磁感线的方向
S
S
N
S
练一练
3、在下图中标出四只小磁针的北极
N
N
N
N
常见磁场的磁感线
　　磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
　　1．地球周围存在的磁场叫做地磁场。
　　2．研究表明地磁场的形状与条形
磁体的磁场很相似。
三、地磁场
　　地磁N极在地理的南极附近；
　　地磁S极在地理的北极附近。
　　地理两极与地磁两极相反，且并不完全重合。
3．地磁场特点
磁现象
磁性:
磁体:
磁极:
磁极间的相互作用:
磁化:
物体能够吸引铁（钴、镍）类物质的性质叫磁性。
具有磁性的物体叫磁体。
磁体上磁性最强的部分叫磁极.
南极(S)
北极(N)
同名磁极相互排斥，异名磁极相互吸引。
使无磁性物体变为有磁性物体的过程
小结:
小结:
磁场
地磁场
概念：磁体周围存在一种看不见、摸不着能使磁针偏转的物质。
方向：
描述：磁感线
小磁针静止时N极的指向为该点的磁场方向
(1) 分布及画法
(2) 方向：
磁体外部 N极出,S极进
和小磁针静止时N极的指向、磁场方向一致
1、地球是一个磁体，地球周围的磁场叫做地磁场
2、地磁的南极在地理的北极附近，地磁的北极在地理的南极附近
磁场
1、把一条形磁铁从中间断开，得到的是（ )
A.一段只有N极，另一段只有S极的磁铁
B.两段均无磁性的铁块
C.两段各有N极和S极的磁铁
D.两段磁极无法确定的磁铁
C
课堂练习
2、如图所示的三个钢块，正确的判断是（ ）
A．都是磁体;
B．只有两个磁性;
C．可能都是磁体，
也可能只有两个磁体;
D．都不是磁体.
C
3、如图所示，一根条形磁铁，左端为S极，右端为N极。下列表示从S极到N极，磁性强弱变化情况的图像中正确的是（ ）

C
4、下列四幅图中，磁感线的方向、磁极名称标注正确的是( )
B
讨论：现有两根外形相同的钢棒，一根有磁性，一根没有磁性，没有别的器材，你如何把它们区别开来？
