电阻的测量
(特殊法测电阻)

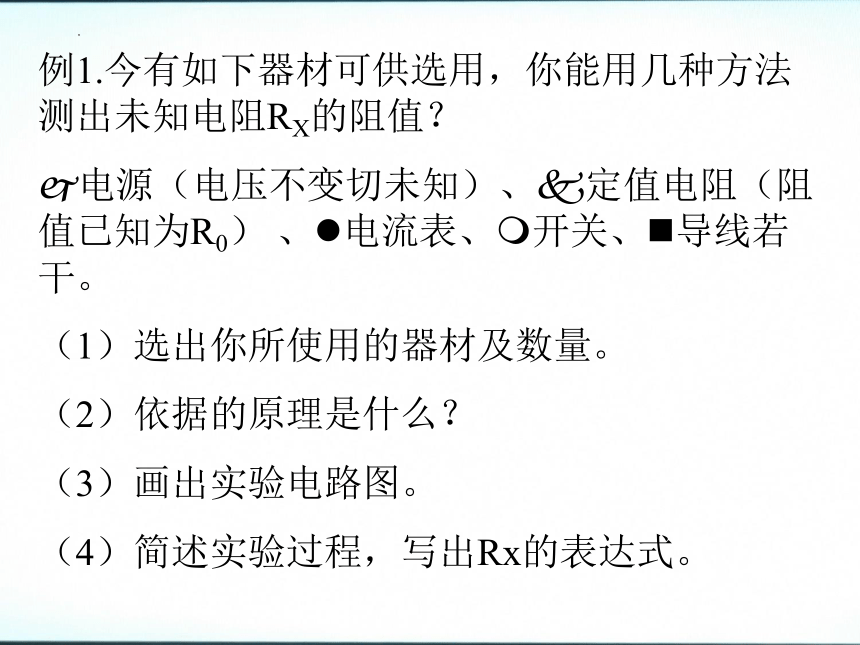

例1.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？
电源（电压不变切未知）、 定值电阻（阻值已知为R0） 、 电流表、 开关、 导线若干。
（1）选出你所使用的器材及数量。
（2）依据的原理是什么？
（3）画出实验电路图。
（4）简述实验过程，写出Rx的表达式。

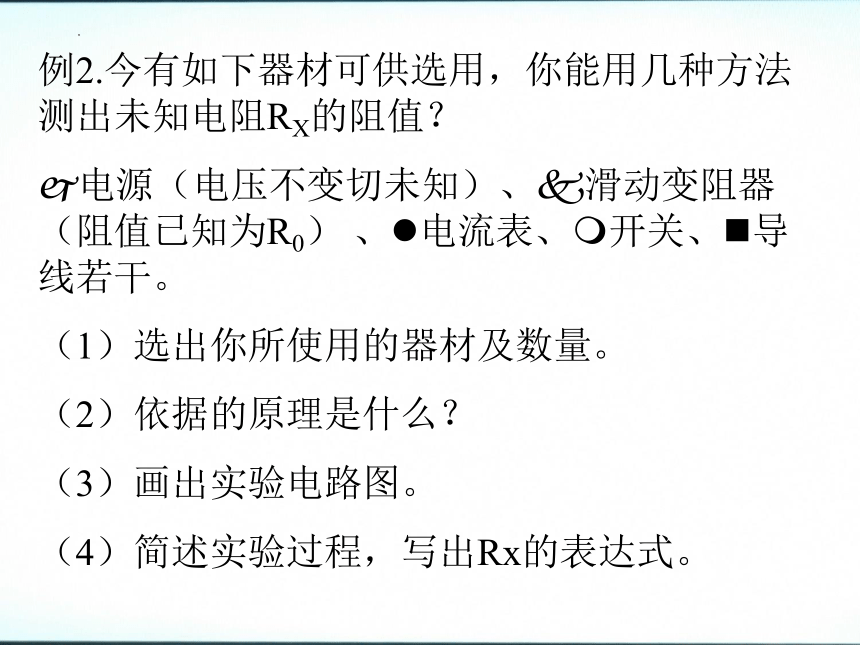

例2.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？
电源（电压不变切未知）、 滑动变阻器（阻值已知为R0） 、 电流表、 开关、 导线若干。
（1）选出你所使用的器材及数量。
（2）依据的原理是什么？
（3）画出实验电路图。
（4）简述实验过程，写出Rx的表达式。

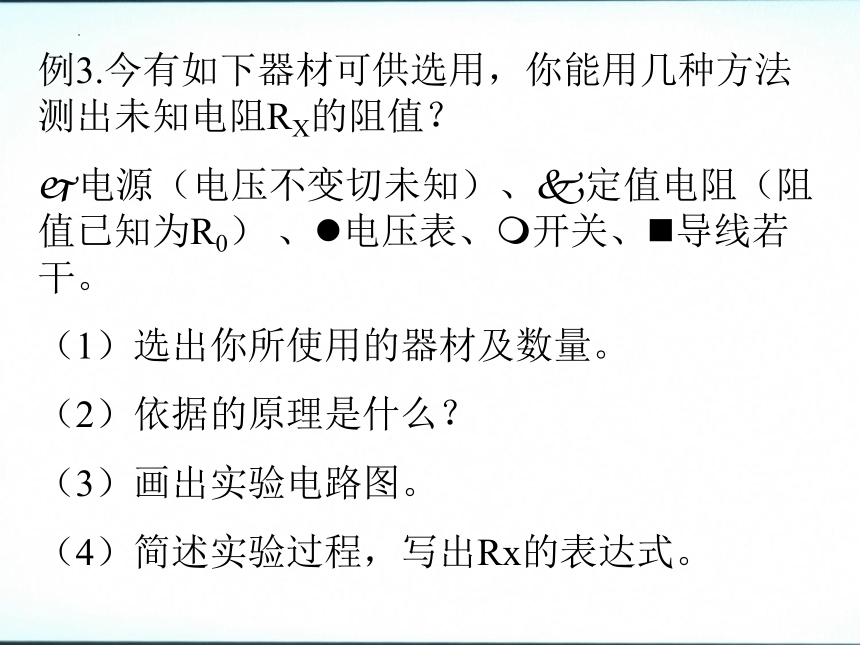

例3.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？
电源（电压不变切未知）、 定值电阻（阻值已知为R0） 、 电压表、 开关、 导线若干。
（1）选出你所使用的器材及数量。
（2）依据的原理是什么？
（3）画出实验电路图。
（4）简述实验过程，写出Rx的表达式。
例4.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？
电源（电压不变切未知）、 滑动变阻器（阻值已知为R0） 、 电压表、 开关、 导线若干。
（1）选出你所使用的器材及数量。
（2）依据的原理是什么？
（3）画出实验电路图。
（4）简述实验过程，写出Rx的表达式。

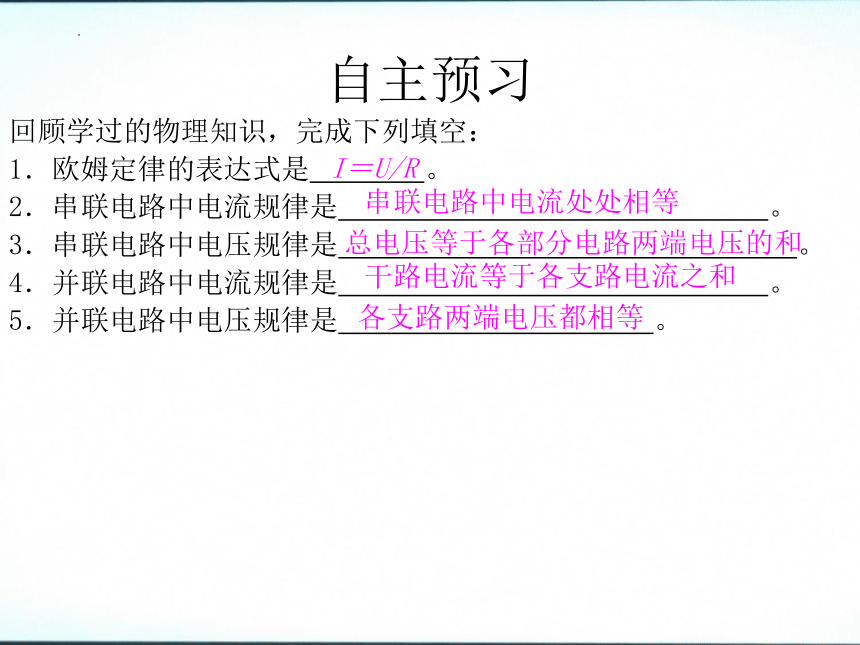

自主预习
回顾学过的物理知识，完成下列填空：
1．欧姆定律的表达式是　　　　。
2．串联电路中电流规律是　　　　　　　　　　　　　　　。
3．串联电路中电压规律是　　　　　　　　　　　　　　　　。
4．并联电路中电流规律是　　　　　　　　　　　　　　　。
5．并联电路中电压规律是　　　　　　　　　　　。
I＝U/R
串联电路中电流处处相等
总电压等于各部分电路两端电压的和
干路电流等于各支路电流之和
各支路两端电压都相等

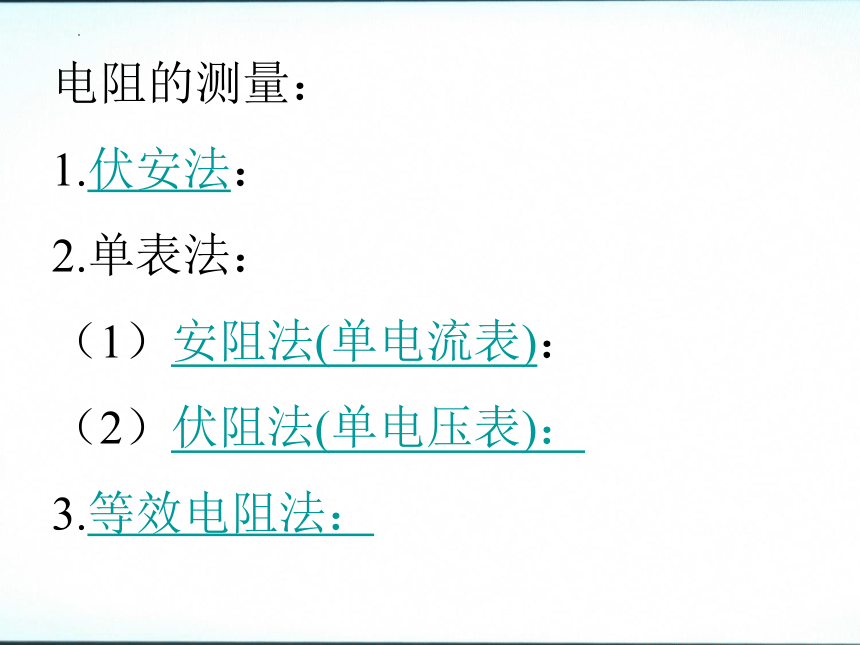

电阻的测量：
1.伏安法：
2.单表法：
（1）安阻法(单电流表)：
（2）伏阻法(单电压表)：
3.等效电阻法：

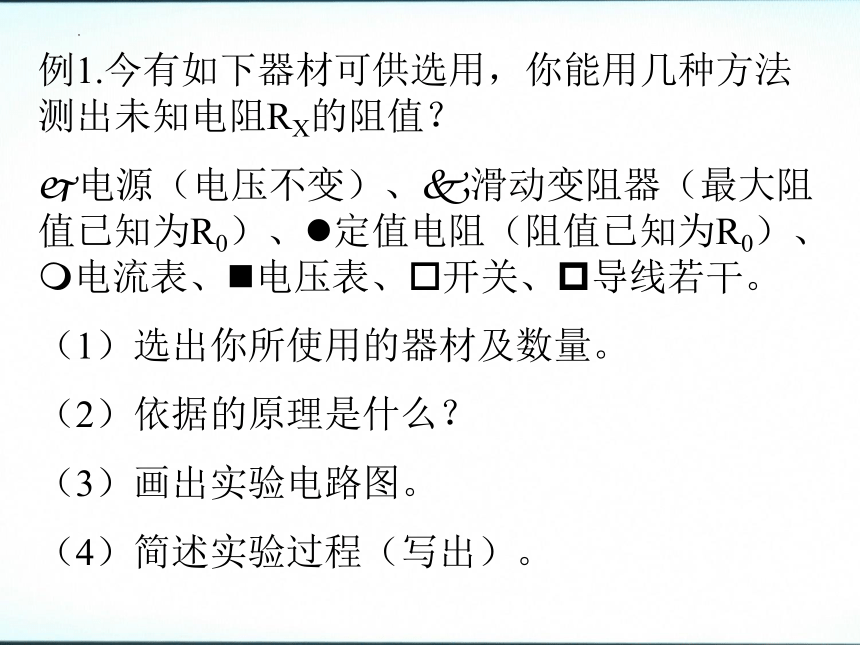

例1.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？
电源（电压不变）、 滑动变阻器（最大阻值已知为R0）、 定值电阻（阻值已知为R0）、 电流表、 电压表、 开关、 导线若干。
（1）选出你所使用的器材及数量。
（2）依据的原理是什么？
（3）画出实验电路图。
（4）简述实验过程（写出）。

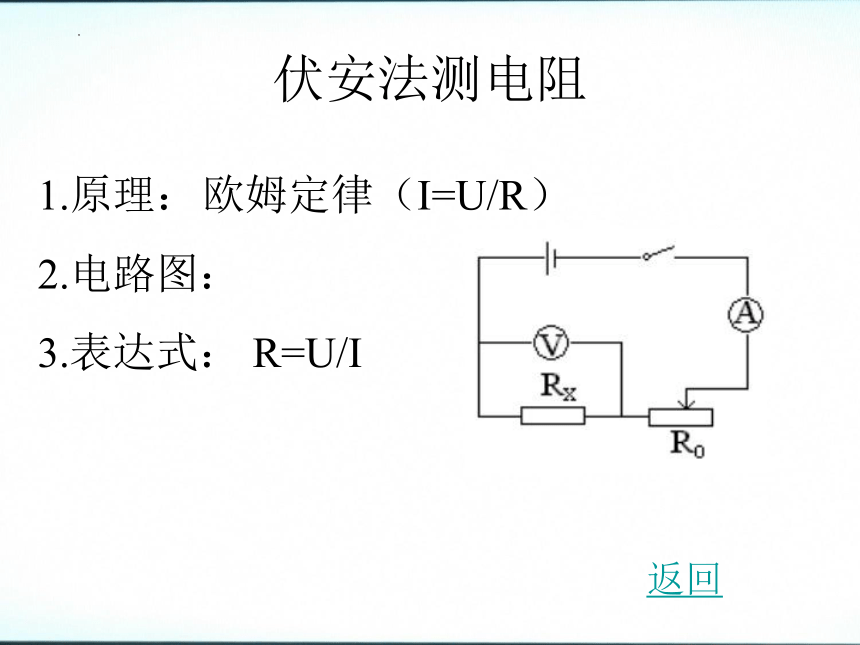

伏安法测电阻
1.原理：
2.电路图：
3.表达式：
欧姆定律（I=U/R）
R=U/I
返回
安阻法测电阻（单电流表）
返回
安阻法测电阻2
安阻法测电阻3
安阻法测电阻1

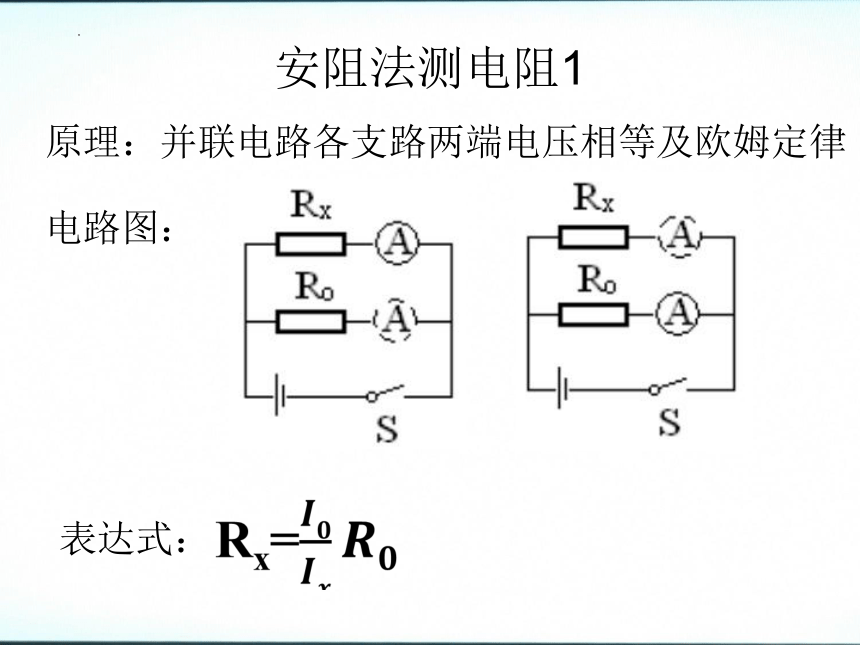

安阻法测电阻1
原理：并联电路各支路两端电压相等及欧姆定律
电路图：
表达式：

安阻法测电阻2
原理：并联电路电流、电压的关系及欧姆定律
电路图：
表达式：

安阻法测电阻3
1.原理：串联电路电压、电流的关系及欧姆定律。
2.电路图：
返回
3.表达式：

伏阻法测电阻（单电压表）
返回
伏阻法测电阻1
伏阻法测电阻2
伏阻法测电阻3
伏阻法测电阻1
图一
图二
返回
1. 原理：串联电路电流的关系及欧姆定律
2. 电路图：
3. 表达式：

伏阻法测电阻2
1.原理：串联电路电压、电流的关系及欧姆定律。
2.电路图：
返回
3. 表达式：
图一
图二

伏阻法测电阻3
1. 原理：串联电路电流、电压的关系及欧姆定律。
2.电路图：
返回
3. 表达式：

例2.下图是另一种测量未知电阻RX的电路图，R0是满足要求的电阻箱。你能根据该图说出测量该电阻的过程吗？如果请你给这种方法取名，你给它取什么名？如果将电流表换成电压表来测RX的话，你觉得有可能吗？如有可能，这个电路该作怎样的改动？
返回
等效替代法测电阻
返回
等效法测电阻（电流表）
等效法测电阻（电压表）
等效法测电阻解1
1. 闭合S1、S2，调节滑片至适当位置，记下此时电流表示数I。
2. 断开S2、闭合S3，调节R0并观察电流表的示数直到电流示数再次为I。
3. 此时R0值等于被测电阻
RX的值。
返回
等效法测电阻解2
1. S1、S2闭合，调节滑片至适当位置，记下电压表示数U。
2. 断开S2闭合S3，调节R0并观察电压表示数，使电压表的示数再次为U。
3. 此时R0值等于被测电阻RX值。
返回
电阻的测量：
1.伏安法：
2.单表法：
（1）单电流表：
（2）单电压表：
3.等效电阻法：
安阻法1解1
1.用电流表测出通过Rx的电流记为Ix。
2.再用电流表测出通过R0的电流I0，则R0两端电压U0=I0R0。
3.因为Rx与R0并联，所以
Ux=U0= I0R0 。
4.根据欧姆定律得：
Rx=Ux/Ix= I0R0 /I0。（返回）
安阻法表1解2
1.用电流表测出通过R0的电流记为I0，则R0两端电压U0=I0R0。
2.再用电流表测出通过Rx的电流Ix。
3.因为Rx与R0并联，所以
Ux=U0= I0R0 。
4.根据欧姆定律得：
Rx=Ux/Ix= I0R0 /I0。（返回）
单电流表3解
1.闭合开关，滑片移至A端(R0未接入电路)，电流表测出电流IA。则电源电压U=IARX。
2.滑片移至B端， RX与R0串联，电流表测出电流IB，则电源电压U=IB（RX+R0）
3.电源电压不变时，
IARX = IB（RX+R0） 。
4.被测电阻：RX=IBR0/（IA-IB）。
返回
单电流表2解1
1.闭合S1，断开S2，电流表测出R0中的电流记为I0。R0两端电压U0=I0R0。
2.再闭合S2，Rx与R0并联，电流表测干路电流I。则：Rx中电流Ix=I-I0； Rx两端电压
Ux= U0=I0R0。
3. 被测电阻：
Rx=Ux/Ix= I0R0 / （I-I0 ）。（返回）
单电流表2解2
1.闭合S1，断开S2，电流表测出Rx中的电流记为Ix。
2.再闭合S2， R0与Rx并联，电流表测干路电流I。则：R0中电流I0=I-Ix；Rx、 R0两端电压
Ux = U0=I0R0=（ I-Ix ）R0。
3. 被测电阻：
Rx=Ux/Ix= （ I-Ix ）R0 / Ix。
（返回）
单电压表1解1
1.用电压表测出RX两端电压记为UX。
2.再用电压表测出R0两端电压记为U0，则通过R0、RX的电流I=U0/R0。
3.被测电阻：
RX=UX/I=UXR0/U0。
返回
单电压表1解2
1.用电压表测出R0两端电压记为U0，则通过R0、RX的电流I=U0/R0。
2.再用电压表测出 RX两端电压记为UX。
3.被测电阻：
RX=UX/I=UXR0/U0。
返回
单电压表2解1
1. S1、S2同时闭合，电压表测电源电压记为U。
2. S1闭合、S2断开，电压表测R0两端电压记为U0。则RX两端电压UX=U-U0 ；通过RX、R0的电流I=U0/R0。
3. RX阻值：
RX=UX/I = U-U0 /（ U0/R0 ）
=（ U-U0 ） R0 /U0。
返回
单电压表2解2
1. S1、S2同时闭合，电压表测电源电压记为U。
2. S1闭合、S2断开，电压表测RX两端电压记为UX。则R0两端电压U0=U-UX ；通过RX、R0的电流I=U0/R0= U-UX / R0 。
3. RX阻值：
RX=UX/I = UX /（ U-UX /R0 ）
= UX R0 / （ U-UX ） 。
单电压表3解
1. S闭合，滑片移至A端，电压表测电源电压记为U。
2. 滑片移至B端，电压表测RX两端电压记为UX。则R0两端电压U0=U-UX；通过RX、R0的电流I=U0/R0= U-UX / R0 。
3. RX阻值：
RX=UX/I=UXR0/（ U-UX ）。
返回
