(共11张PPT)
楞次定律
知识回顾
1、产生感应电流的条件
只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。
2、如图，已知通电螺线管产生的磁场方向，如何判断螺线管中的电流方向？
右手螺旋定则

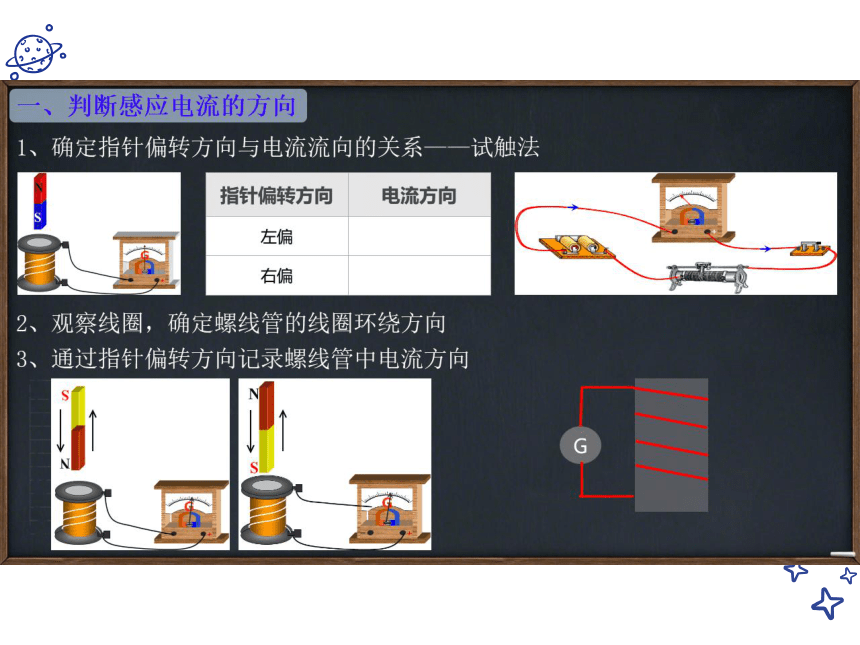

、判断感应电流的方向
1、确定指针偏转方向与电流流向的关系
试触法
指针偏转方向
电流方向
左偏
右偏
2、
观察线圈，确定螺线管的线圈环绕方向
3、通过指针偏转方向记录螺线管中电流方向

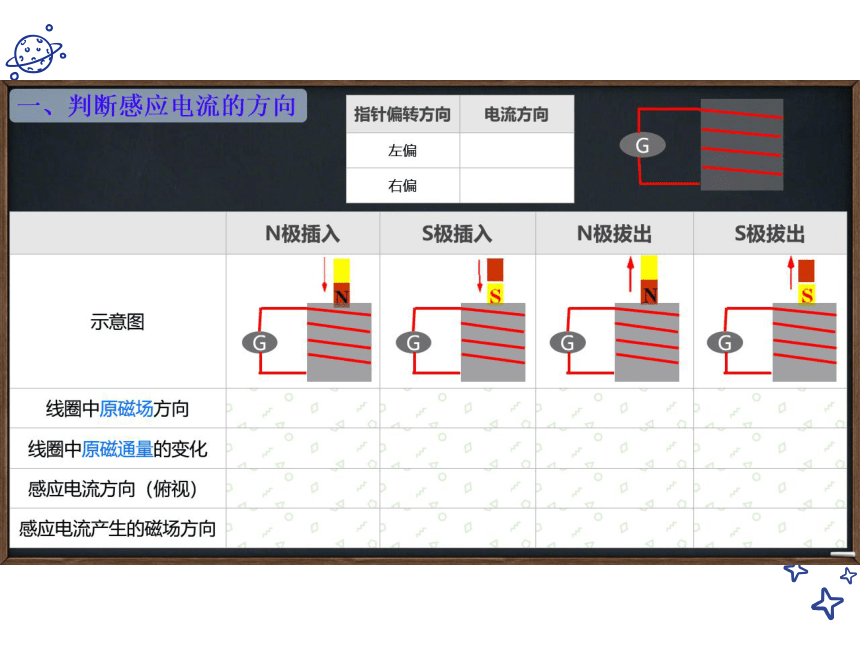

一、判断感应电流的方向
指针偏转方向
电流方向
左偏
右偏
N极插入
S极插入
N极拔出
S极拔出
示意图
线圈中原磁场方向
线圈中原磁通量的变化
感应电流方向（俯视）
感应电流产生的磁场方向

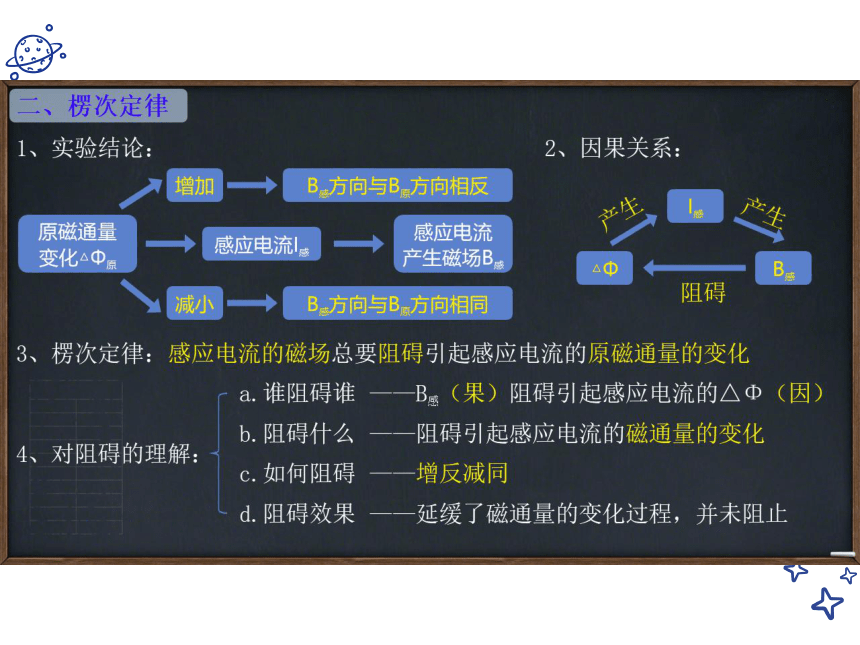

二、楞次定律
1、实验结论：
2、因果关系：
增加
B方向与B方向相反
原磁通量
感应电流
产生
感
产生
变化△中
感应电流唐
原
产生磁场B感
△
减小
B方向与B方向相同
阻碍
3、楞次定律：感应电流的磁场总要阻碍引起感应电流的原磁通量的变化
a.谁阻碍谁
B(果)阻碍引起感应电流的△Φ（因）
b.阻碍什么
阻碍引起感应电流的磁通量的变化
4、对阻碍的理解：
c.如何阻碍
增反减同
d.阻碍效果
延缓了磁通量的变化过程，并未阻止
二、楞次定律
5、楞次定律的应用：
明确原磁
明确磁通
根据楞次定律
利用安培定则
场方向
量是增加
确定感应电流
→
(右手螺旋定则)
还是减少
的磁场方
判断电流方向
例1、如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中(
A.始终有感应电流自a向b通过电流表
B.始终有感应电流自b向a流过电流表
C.先有a→G→b方向的感应电流，后有b-→G→a方向的感应电流
D.将不会产生感应电流
二、楞次定律
例2、如图所示，当磁铁运动时，流过电阻的电流是由A经R到B,则磁铁可能是()
A.向下运动
B.
向上运动
N
C.
向左平移
D.
以上都不可能
例3、
如图，导线框在垂直纸面向里的匀强磁场中沿垂直于磁场的方向运动，在导线框
穿过磁场的过程中，试分析ab段电流的方向。
右手定则：
a
X
伸开右手，让大拇指跟其余四指垂直，
并且都跟手掌在同一平面内，让磁感线垂直
X
从手心进入，大拇指指向导体的运动方向，
X
×X
其余四指指的就是感应电流的方向。
三、右手定则
1、右手定则：伸开右手，让大拇指跟其余四指垂直，并且都跟手掌在同一平面
内，让磁感线垂直从手心进入，大拇指指向导体的运动方向，其
余四指指的就是感应电流的方向。
2、右手定则与楞次定律的关系：
楞次定律可适用于由磁通量变化引起感应电流的各种情况
右手定则只适用于一部分导体在磁场中做切割磁感线运动
的情况，
右手定则可以看作楞次定律的特殊情况
在判断由导体切割磁感线产生的感应电流时右手定则与楞次定律是等效的，
而右手定则比楞次定律更方便
