(共17张PPT)
小型网络的搭建
2023版浙江教育出版社
第10课
七年级上
信息科技
学习目标
围绕搭建一个小型网络活动，体验局域网的规划过程，能够面向需 求组建简单的小型局域网，能根据入网需求选择合适的网络连接设备，并学会配置路由器与调试网络。

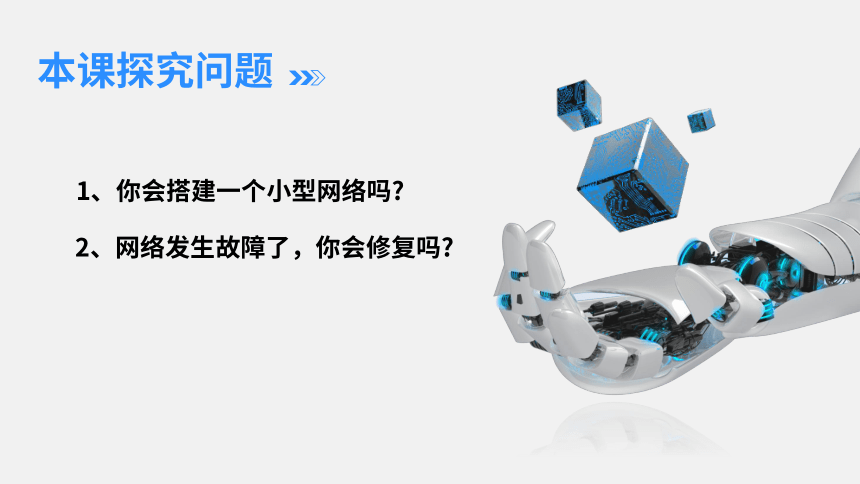

本课探究问题
1、你会搭建一个小型网络吗
2、网络发生故障了，你会修复吗
01
网络规划与搭建
网络规划与搭建

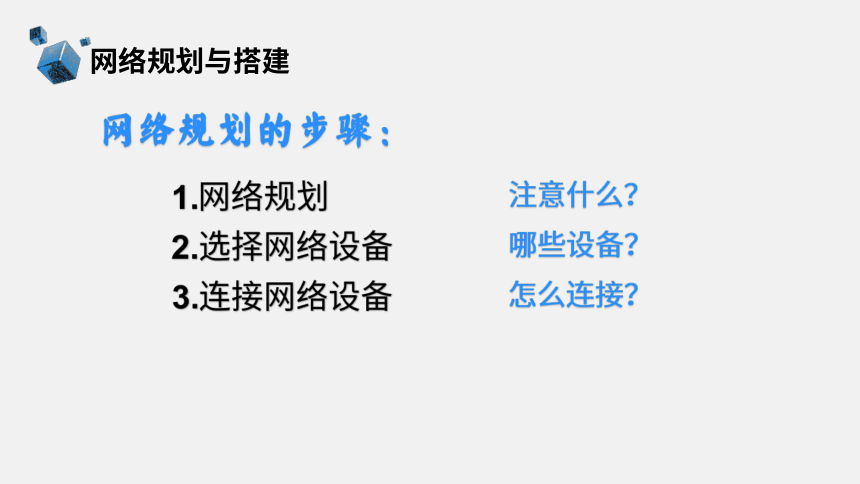

网络规划的步骤：
1.网络规划
2.选择网络设备
3.连接网络设备
注意什么？
哪些设备？
怎么连接？
网络规划与搭建

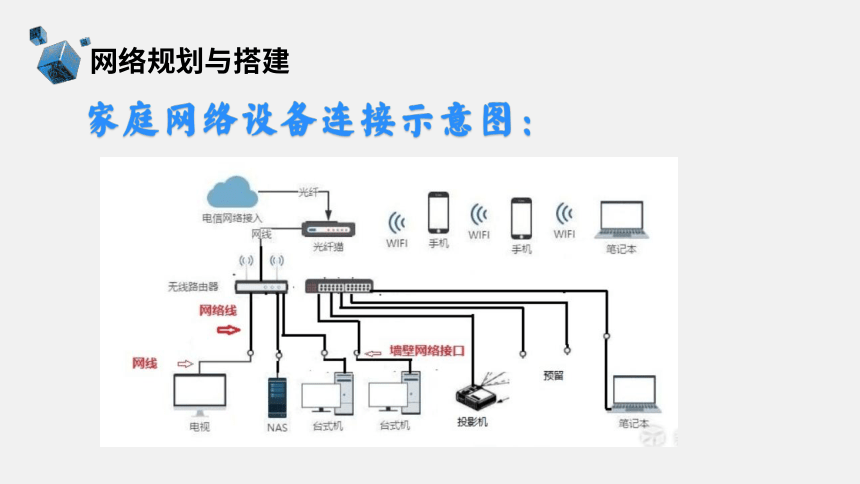

家庭网络设备连接示意图：
网络规划与搭建

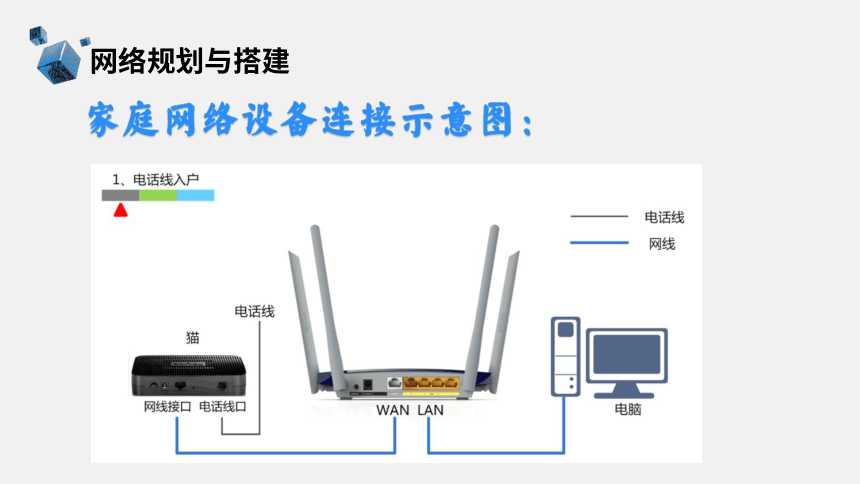

家庭网络设备连接示意图：
网络规划与搭建
活动一：画一画你家中的网络布局需求示意图，罗列一下用到哪些网络设备，思考他们是怎么连接的。
02
网路配置与调试
网路配置与调试
1.配置路由器
网路配置与调试
2.测试网络
网路配置与调试
2.测试网络
命令 功能
ping本机IP地址 检查IP地址配置是否正确或网卡是否正常工作
ping内网其他主机IP地址 检查主机与局域网中其他计算机是否连接正常
ping域名地址 检查本机与该域名地址是否连接正常
网路配置与调试
活动二：通过搜索引擎搜索你所在网络 的外网IP地址。
03
网络故障诊断与排除
网络故障诊断与排除
网络故障描述 网络故障原因 故障排除方法
计算机网络连接图标为算机IP地址无法获得 连接线路故障或计算机网卡被禁用 检查网线是否损坏或有松动，启用计算机网卡
计算机能获得IP地址，但网络不通 路由器WAN口设置或WAN口线路连接有误 检查路由器设置或路由器上一级线路问题
计算机能访问外网IP地址的网页，不能访问域名地址的网页 DNS设置有误 检查计算机的DNS地址设置是否正确
网络故障诊断与排除
活动三：为什么当DNS配置错误时，聊天软件能正常使用，但浏览器不能正常访问网站
感谢大家观看！
