17.2 欧姆定律
电阻 R 5Ω 电压 U/V 1.0 1.5 2.0 2.5
电流 I/A 0.2 0.3 0.4 0.5
电压U 2 V 电阻R/Ω 2 4 5 8
电流I/A 1 0.5 0.4 0.25
温故知新
当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
不经一番寒彻骨 怎得梅花扑鼻香
学习目标
能运用欧姆定律进行简单的计算，解决一些简单的问题。
02
通过实验探究电流跟电压和电阻的关系，分析归纳出欧姆定律；理解欧姆定律的内容。
01
不经一番寒彻骨 怎得梅花扑鼻香
欧姆（1787-1854）
德国物理学家
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1.欧姆定律的内容：
2.欧姆定律的数学表达式：
电流
欧姆定律
电阻
电压
I =
U
R
不经一番寒彻骨 怎得梅花扑鼻香
R
=
I
U
欧姆定律应用
请同学关注79页动手动脑学物理第4题
不经一番寒彻骨 怎得梅花扑鼻香
欧姆定律的应用
二
用公式进行计算的一般步骤：
①题中找已知条件；
②注意写出原始公式；
③公式中物理单位要统一，对物理符号尽量写出必要的文字说明；
④代入的数值要带单位；
⑤最后说明所求的物理量，不必写答。
解电学题审题的一般思路：
①根据题意画出电路图；
②在电路图上标明已知量的符号、数值、未知量的符号；
③利用相应公式进行求解。
不经一番寒彻骨 怎得梅花扑鼻香
例1.现有一支试电笔,其中的电阻为880kΩ,氖管和人体的电阻都比这个值小的多,忽略不计,使用时流过人体的电流大约是多少？
已知：
U =220V
求：
答：使用时流过人体的电流约为0.25mA.
解：
I=
U
R
220V
880000Ω
=
≈
0.00025A
欧姆定律应用
I=？
R=880000Ω
U =220V
R =880kΩ=880000Ω
I=
请同学试做79页动手动脑学物理第1题
不经一番寒彻骨 怎得梅花扑鼻香
R1
R2
R1
R2
R串
R并
电阻串联相当于增大导体的长度
电阻并联相当于增大导体的横截面积
等效替代法
电阻的串联和并联
不经一番寒彻骨 怎得梅花扑鼻香

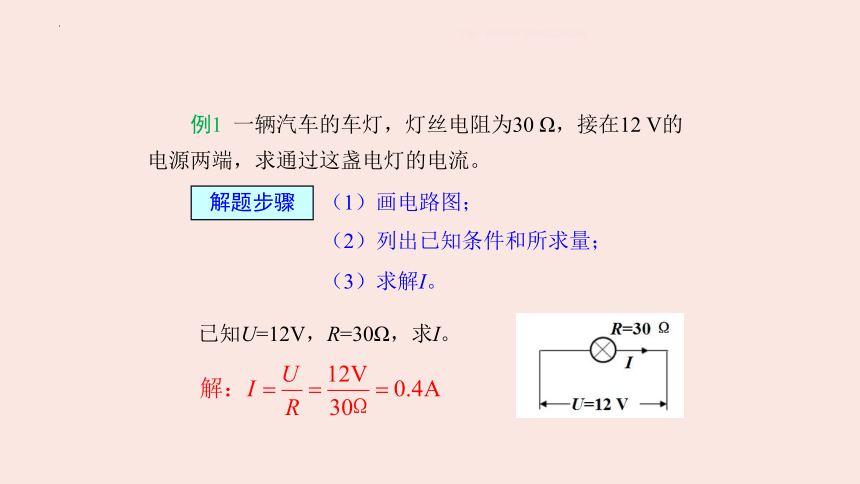

　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解I。
解题步骤
已知U=12V，R=30Ω，求I。
不经一番寒彻骨 怎得梅花扑鼻香
3.公式中使用国际单位（单位要统一）：
电压U 的单位：V
电阻R 的单位：Ω
电流 I 的单位： A
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
不经一番寒彻骨 怎得梅花扑鼻香
串联电路中：I=I1=I2
U=U1+U2
由欧姆定律可知：
R1
R2
电阻的串联和并联
*串联总电阻比任何一个分电阻都大。串联电路的总电阻，等于各串联电阻之和。
不经一番寒彻骨 怎得梅花扑鼻香
　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
UL=ILRL
=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
解：IL=I=0.6 A
A
R'
L
根据变形公式U=IR得
不经一番寒彻骨 怎得梅花扑鼻香
欧姆定律变形公式
1.已知电压、电阻，求电流：
2.已知电流、电阻，求电压：
3.已知电压、电流，求电阻：
注意：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
不经一番寒彻骨 怎得梅花扑鼻香
3.已知电压、电流，求电阻.
如图所示的电路中，闭合开
关后，电压表的示数为6V，电流表
的示数为0.3A，求电阻R的阻值.
答：电阻的阻值是20Ω.
解：电阻R两端的电压U=6V，通过电阻R的电流 I=0.3A. 根据欧姆定律可知
=20Ω
不经一番寒彻骨 怎得梅花扑鼻香
　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。
解：
R=　　=　　 　≈ 1222 Ω
U
I
220 V
0.18 A
　　例4 加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
不经一番寒彻骨 怎得梅花扑鼻香
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U
I
5 V
0.5 A
因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
不经一番寒彻骨 怎得梅花扑鼻香
某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值.
A
V
解：
已知U=220V, I=0.18A
答：灯丝正常发光时的电阻值为1222Ω.
=1222Ω
不经一番寒彻骨 怎得梅花扑鼻香
课堂练习
1、关于电流跟电压和电阻的关系，下列说法正确的是（ ）
A．导体的电阻越大，通过导体的电流越小
B．导体的电阻越大，通过导体的电流越大
C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
不经一番寒彻骨 怎得梅花扑鼻香
2.一段导线两端的电压是6伏时，通过它的电流为 0.4安.若加在导体两端的电压增大到10 伏时，能不能用量程为0.6安的电流表来测量通过导体的电流 (计算后回答)
不经一番寒彻骨 怎得梅花扑鼻香
解： 答案： 不能
理由：已知U=6V,I=0.4A,
根据变形公式可求出导线的电阻 R=U/I=6V/0.4A=15 ,
当U=10V时,此时的电流I2=U/R=10V/15 =2/3A≈0.7A>0.6A
故不能用0.6安量程.
