资源简介

(共20张PPT)
家庭电路
中电流过大的原因
GEOGRAPHY
COURSEWARE
TEMPLATE
学科：物理 人教版 九年级全一册
第一部分
问题发现
PREVIEW
CHECK

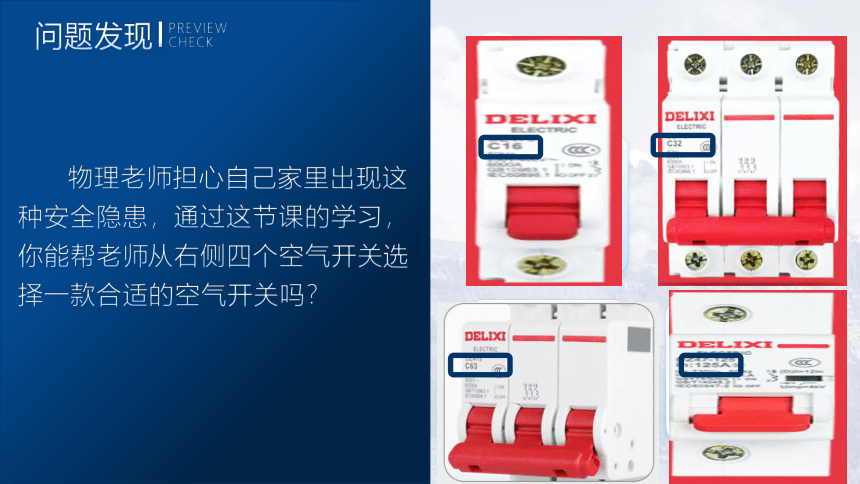

物理老师担心自己家里出现这种安全隐患，通过这节课的学习，你能帮老师从右侧四个空气开关选择一款合适的空气开关吗？
问题发现
PREVIEW
CHECK

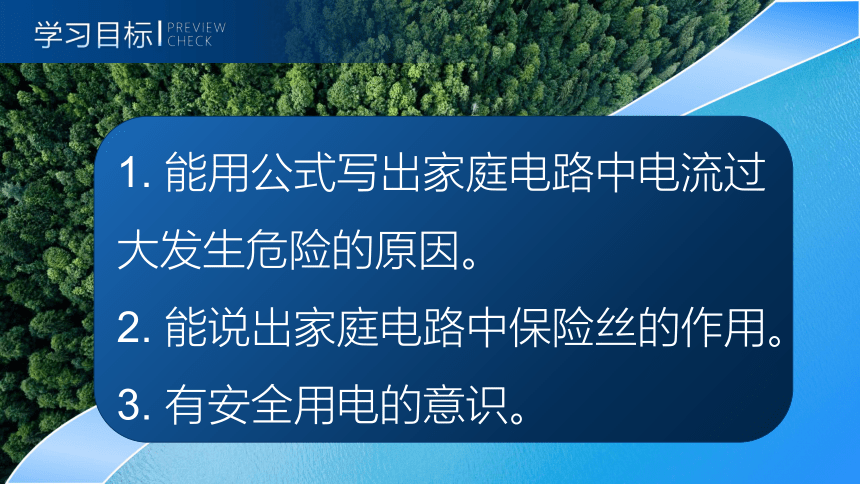

学习目标
PREVIEW
CHECK
1. 能用公式写出家庭电路中电流过大发生危险的原因。
2. 能说出家庭电路中保险丝的作用。
3. 有安全用电的意识。

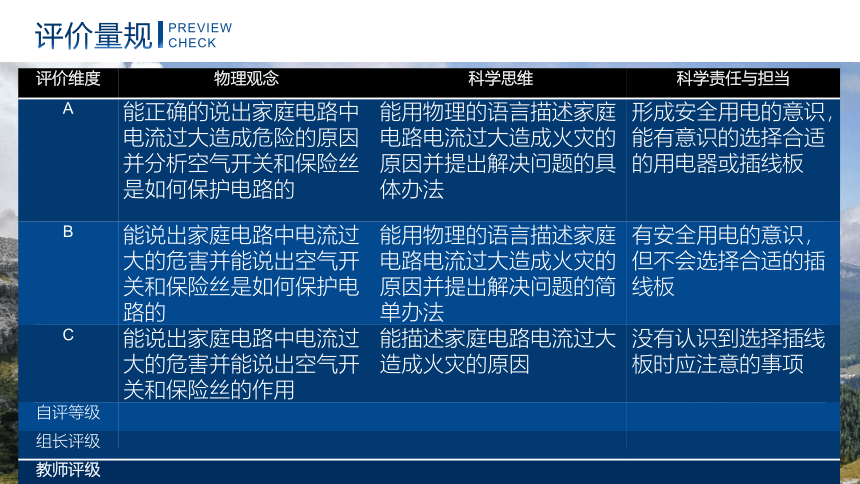

评价量规
PREVIEW
CHECK
评价维度 物理观念 科学思维 科学责任与担当
A 能正确的说出家庭电路中电流过大造成危险的原因并分析空气开关和保险丝是如何保护电路的 能用物理的语言描述家庭电路电流过大造成火灾的原因并提出解决问题的具体办法 形成安全用电的意识，能有意识的选择合适的用电器或插线板
B 能说出家庭电路中电流过大的危害并能说出空气开关和保险丝是如何保护电路的 能用物理的语言描述家庭电路电流过大造成火灾的原因并提出解决问题的简单办法 有安全用电的意识，但不会选择合适的插线板
C 能说出家庭电路中电流过大的危害并能说出空气开关和保险丝的作用 能描述家庭电路电流过大造成火灾的原因 没有认识到选择插线板时应注意的事项
自评等级
组长评级
教师评级
第二部分
问题探究
CONPREHENSION
MEMORIZE
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
评价任务：
分析家庭电路中总功率过大为什么会引发火灾并完成下面的三个问题后，在小组内进行分享。
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
Q = I2 R t
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01


一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
用电器总功率过大是家庭电路中电流过大的原因之一。
一、家庭电路中电流过大的原因和危害
问题探究
01
根据你听到的新闻，家庭生活中发生的事件等 组织小组讨论
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
火线和零线直接连在一起，电流不经过用电器而直接构成回路

一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
短路是家庭电路中电流过大的另一个原因。
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
造成短路的原因有：
（2）线路老化，绝缘层破坏而造成短路。
（1）改装电路时不小心使火线和零线直接连通。
（3）电器进水造成短路。
一、家庭电路中电流过大的原因和危害
问题探究
PREVIEW
CHECK
01
评价任务：
1.观看演示实验，小组讨论后说出保险丝和空气开关是如何保护电路的。
2.帮物理老师选择合适的空气开关。
二、防止家庭电路中电流过大的方法
问题探究
PREVIEW
CHECK
01
1.保险丝的作用：
电阻率大，熔点低的铅锑合金。
电流过大时，保险丝由于温度升高而熔断，自动切断电路，起到保护作用。
2.保险丝应有的特点：
问题探究
KNOWLEDGE
SUMMARY
只能单次使用，需要重复购买和更换，浪费资源。
存在不正常熔断，如空调开机瞬间、使用时间过长等
更换时需要更换与之前规格相同的保险丝，有时候没有合适的保险丝或没有保险丝进行更换
二、防止家庭电路中电流过大的方法
保险丝的缺点
二、防止家庭电路中电流过大的方法
问题探究
PREVIEW
CHECK
01
物理老师对家里可能存在的火灾隐患非常担心，老师预计家里的电器总功率约为9000w，你能帮物理老师选择一个合适的空气开关吗？
第三部分
问题应用
CONPREHENSION
MEMORIZE
问题应用
KNOWLEDGE
SUMMARY
物理老师打算在客厅中购买几个插线板给客厅的电器用，老师选择的插线板标有两种，一种标有“10A”字样，插孔有6个，价格51元。一种标有“12A”字样，插孔有2个，价格72元。
客厅里有120W的电视一台，无线路由器约为3W，扫地机器人功率约为30W，空调一个功率约为1kW（刚启动时功率较大，大约2500W），电热水壶功率约为1500W，空气净化器一个功率约为150W，智能音箱一个功率约为15W，手机充电器2-3个，功率约为5W。
请你帮物理老师设计一个使用方案，要求在安全的基础上，尽量节约成本
