第十五章 电流和电路
第2节 电流和电路
请欣赏

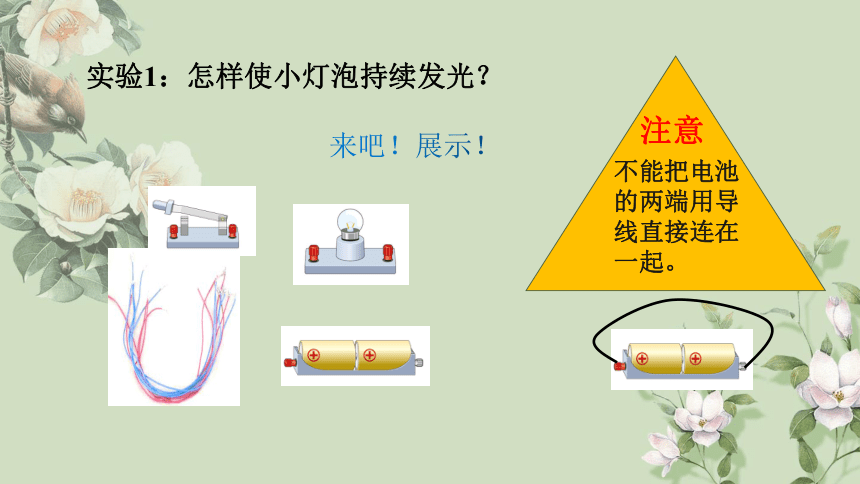

实验1：怎样使小灯泡持续发光？
不能把电池的两端用导线直接连在一起。
注意
来吧！展示！

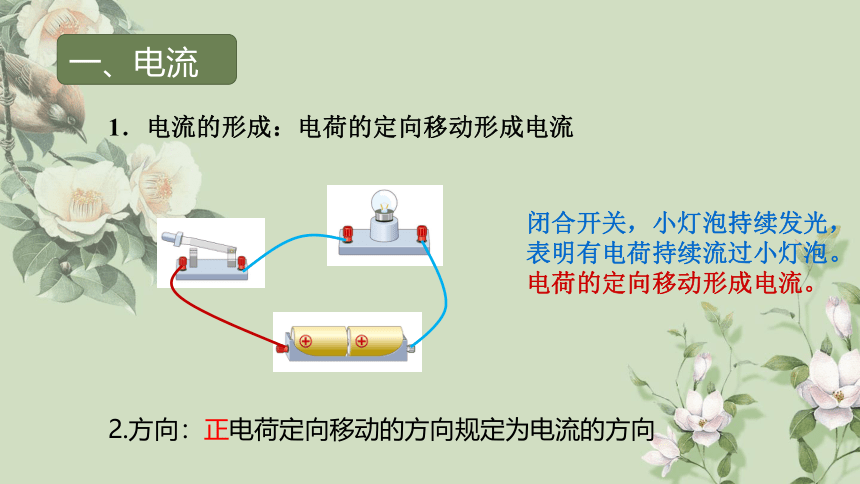

一、电流
1．电流的形成：电荷的定向移动形成电流
闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
2.方向：正电荷定向移动的方向规定为电流的方向

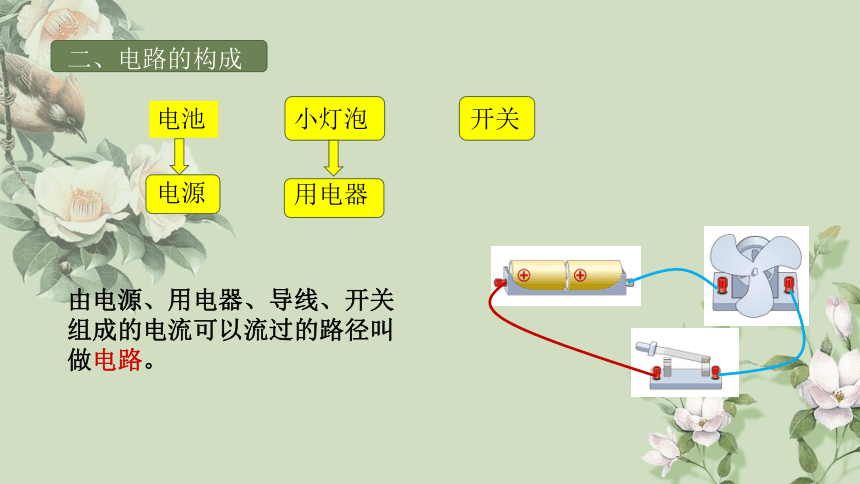

二、电路的构成
电源
电池
小灯泡
开关
用电器
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。

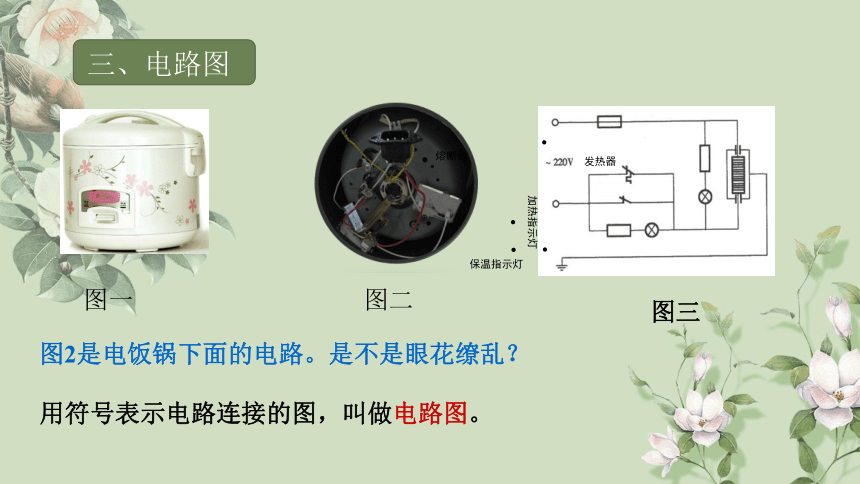

三、电路图
图2是电饭锅下面的电路。是不是眼花缭乱？
图一
图二
熔断器
发热器
保温指示灯
加热指示灯
图三
用符号表示电路连接的图，叫做电路图。

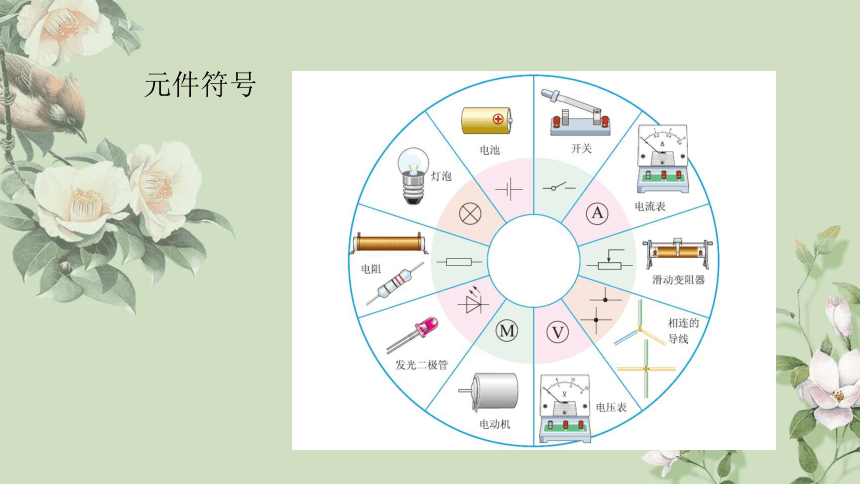

元件符号
　请画出以下电路的电路图。
练一练
M
四、通路、断路、短路
1．通路：
　　处处连通，用电器能够工作的电路。
2．断路：
　　某处被断开，没有电流通过的电路。
3．短路：
　　直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！
电流
电路
形成原因：电荷的定向移动
方向：正电荷定向移动的方向
基本构成及各元件作用
电路图
电路的三种状态
电流和电路
元件符号
画法
本堂重点：画电路图
本堂难点：短路的理解
四、课堂小结
练一练
1．请分析如下电路图，指出连错的导线，并改正。
2．请分析如下电路图，指出连错的导线，并改正。
3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
4.在19世纪初，物理学家刚刚开始研究电流时，规定正电荷　 　 的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　 　 。
定向移动
单向导电性
5.某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是( )
A.
B.
C.
D.
B
