一、透镜
第六章 常见的光学仪器
一、透镜

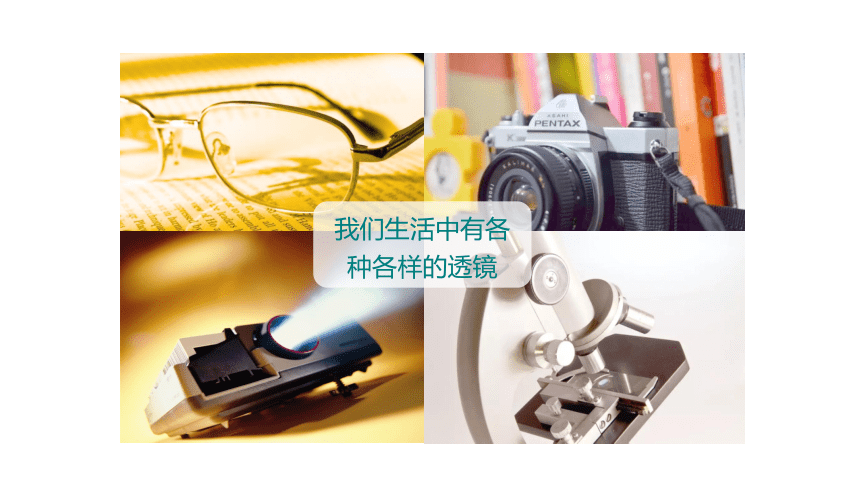

我们生活中有各种各样的透镜
知道透镜的主光轴、光心、焦点和焦距。（重点）
02
能正确区分凸透镜和凹透镜。
01
03
理解凸透镜对光起会聚作用、凹透镜对光起发
散作用。（重难点）
04
会画透镜的光路图。（重难点）

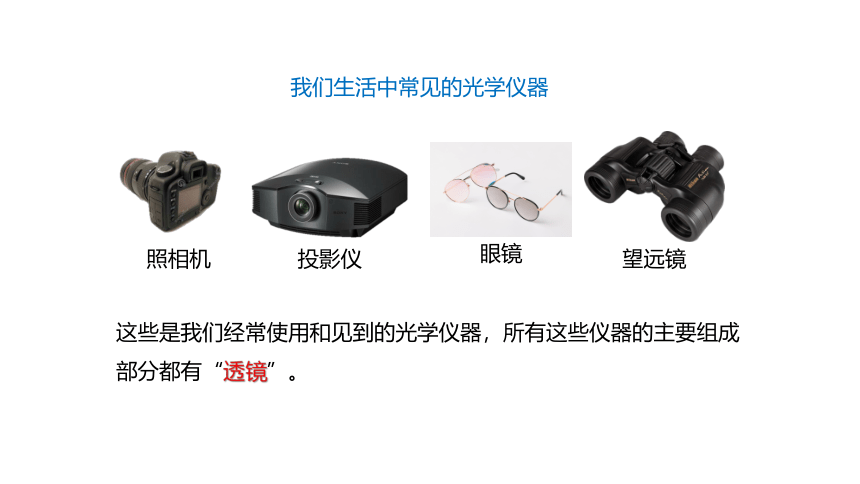

我们生活中常见的光学仪器
照相机
投影仪
眼镜
望远镜
这些是我们经常使用和见到的光学仪器，所有这些仪器的主要组成部分都有“透镜”。
透镜的种类有哪些？
透镜

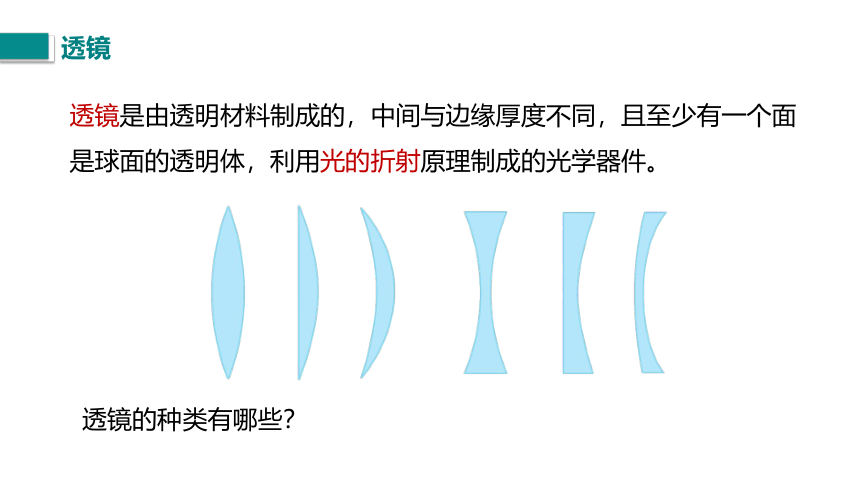

透镜是由透明材料制成的，中间与边缘厚度不同，且至少有一个面是球面的透明体，利用光的折射原理制成的光学器件。
凸透镜中央
厚、边缘薄，
（如放大镜）
凹透镜中央
薄、边缘厚，
（如近视镜片）

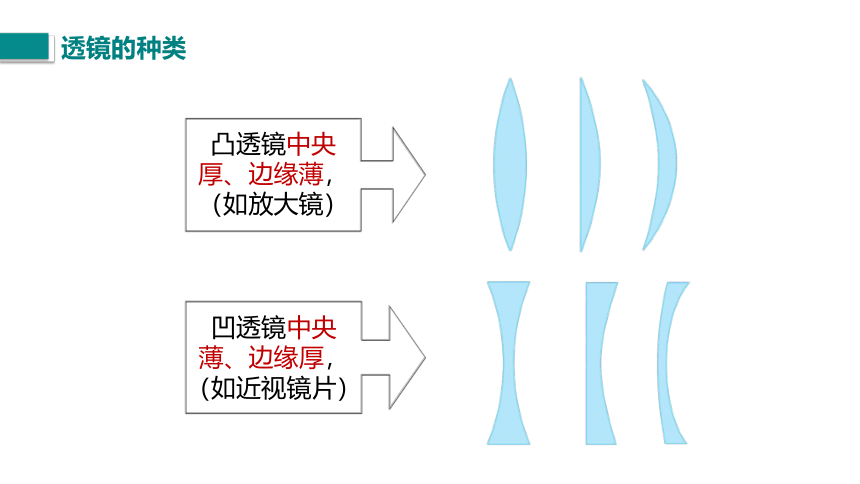

透镜的种类

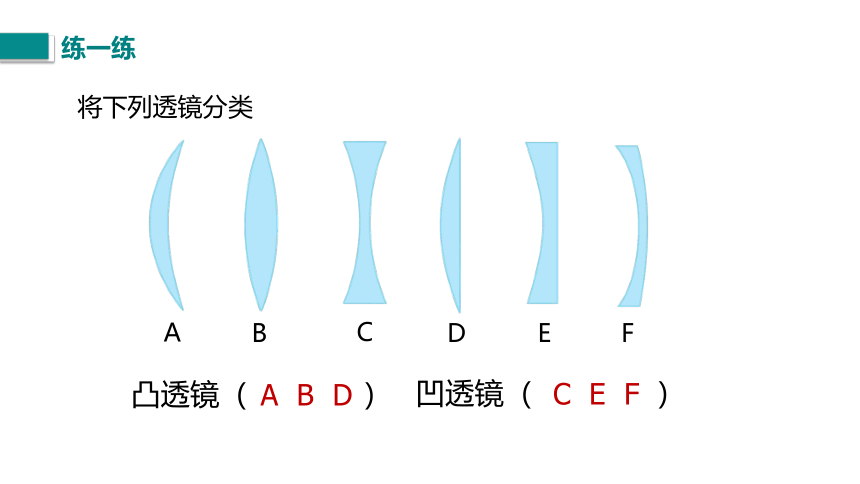

练一练
将下列透镜分类
凸透镜（ ）
凹透镜（ ）
A B D
C E F
A
B
C
D
E
F
·
·
O
C1
C2
·
·
C1
C2
O

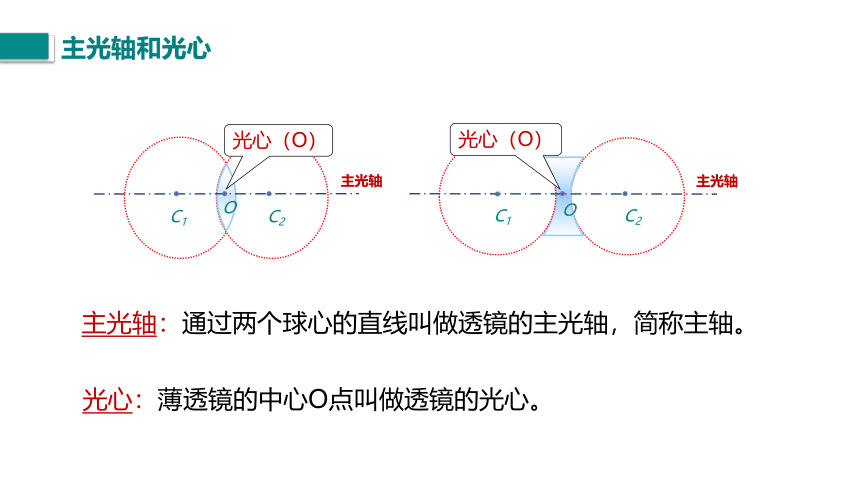

主光轴和光心
光心（O）
光心（O）
主光轴：通过两个球心的直线叫做透镜的主光轴，简称主轴。
光心：薄透镜的中心O点叫做透镜的光心。
主光轴
主光轴
C2
C1
O
C2
C1
O
通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心
观察与思考：太阳光通过凸透镜后为什么会出现一个光班？
凸透镜对光的作用
光从凸透镜的另一侧射出，会聚到一点上。
使平行于透镜主光轴的光射向凸透镜，观察光线的传播路径。
凸透镜对光的作用
凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜。
O
F
f
焦距
主光轴
焦点
凸透镜的焦点和焦距
焦点：平行于主光轴的光线通过凸透镜后会聚于主轴上的一点，这个点叫做凸透镜的焦点（F）
焦距：焦点到凸透镜光心的距离叫做焦距( f )
F
主光轴
f
凸透镜有两个实焦点。
焦点
f
焦点
F
凸透镜的焦点
F
会聚后的光线不一定相交。
F
正确理解会聚作用
凸透镜的焦距越小，对光线的会聚能力越强。
f
F
会聚能力与焦距
f
F
光从凹透镜的另一侧射出，折射光线远离主光轴。
使平行于透镜主光轴的光射向凹透镜，观察光线的传播路径。
凹透镜对光的作用
凹透镜对光线有发散作用，所以凹透镜又叫发散透镜。
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凹透镜的焦点和焦距
F
凹透镜有两个虚焦点。
f
F
凹透镜的焦点
F
F
F
F
发散后的光线不一定散开。
正确理解发散作用
总结：
凸透镜对光有会聚作用
凹透镜对光有发散作用
练一练
下列光路图哪个是正确的？
O
O
F
F
F
O
F
O
甲
乙
丙
丁
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
透镜的三条特殊光线
光路可逆
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜测焦距
平行光法测焦距：
f
F
透镜
中间厚、边缘薄
凹透镜
几个概念
对光有会聚作用
三条特殊光线
凸透镜
中间薄、边缘厚
对光有发散作用
三条特殊光线
主光轴
光心
焦点（F）
焦距（f）
随堂训练
1. 图中画出了光线通过透镜（图中未画出）的情形。其中凸透镜是（　　）
C
A．a B．b、d C．c D．a、b、c、d
a
b
c
d
2.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置 　　
D. 凹透镜的焦点上
B
3.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
4.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
