人教版九年级全一册物理上册
14.1 热机
什么是内能？
改变内能的两种方法及实质？
复习引入

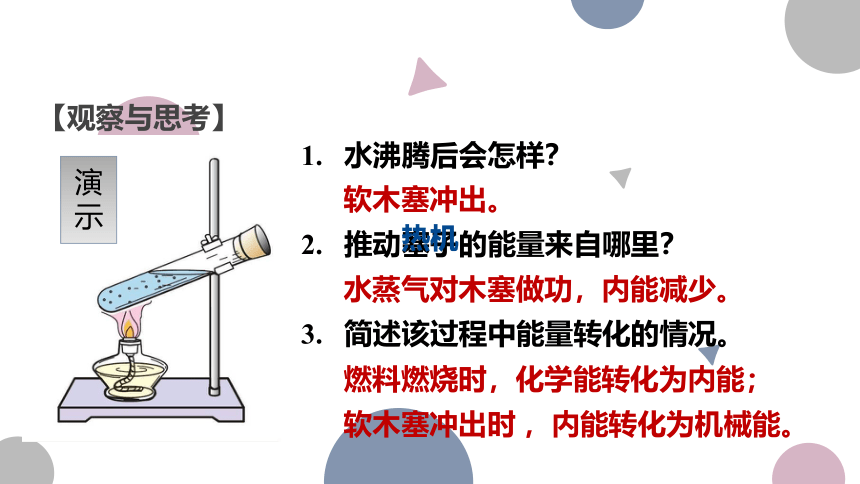

演示
水沸腾后会怎样？
推动塞子的能量来自哪里？
简述该过程中能量转化的情况。
热机
【观察与思考】
软木塞冲出。
水蒸气对木塞做功，内能减少。
燃料燃烧时，化学能转化为内能；
软木塞冲出时 ，内能转化为机械能。
不经一番彻骨寒，哪有梅花扑鼻香
热机

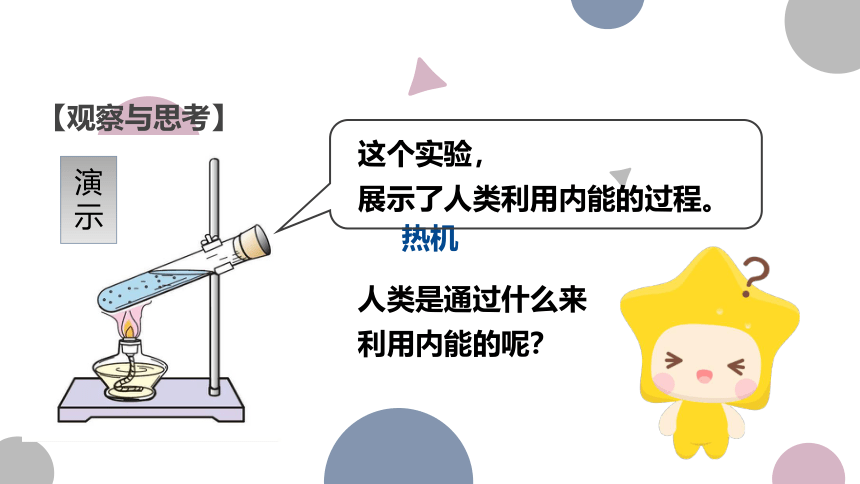

演示
【观察与思考】
人类是通过什么来
利用内能的呢？
这个实验，
展示了人类利用内能的过程。
不经一番彻骨寒，哪有梅花扑鼻香
热机

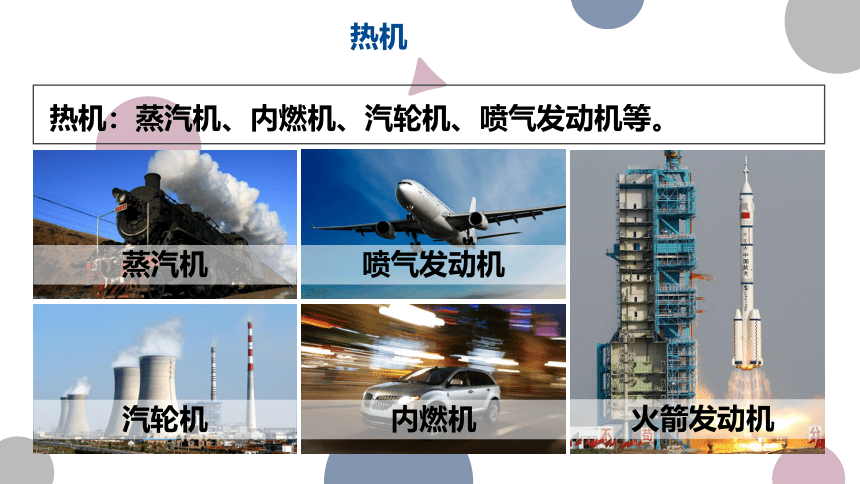

热机：蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机
喷气发动机
汽轮机
内燃机
火箭发动机
不经一番彻骨寒，哪有梅花扑鼻香

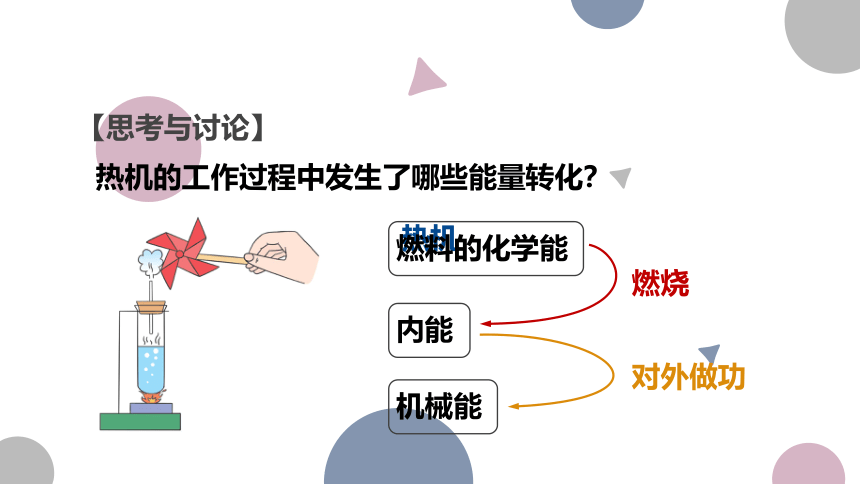

热机的工作过程中发生了哪些能量转化？
热机
【思考与讨论】
内能
燃料的化学能
燃烧
机械能
对外做功
不经一番彻骨寒，哪有梅花扑鼻香

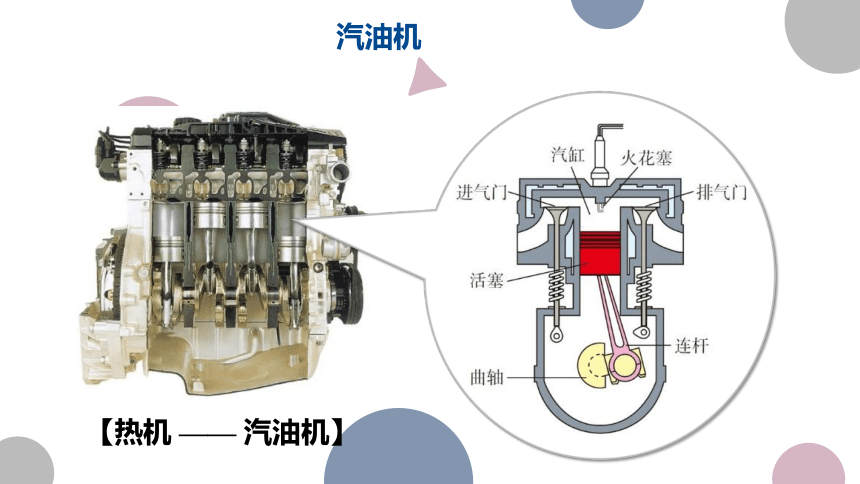

【热机 —— 汽油机】
汽油机
不经一番彻骨寒，哪有梅花扑鼻香

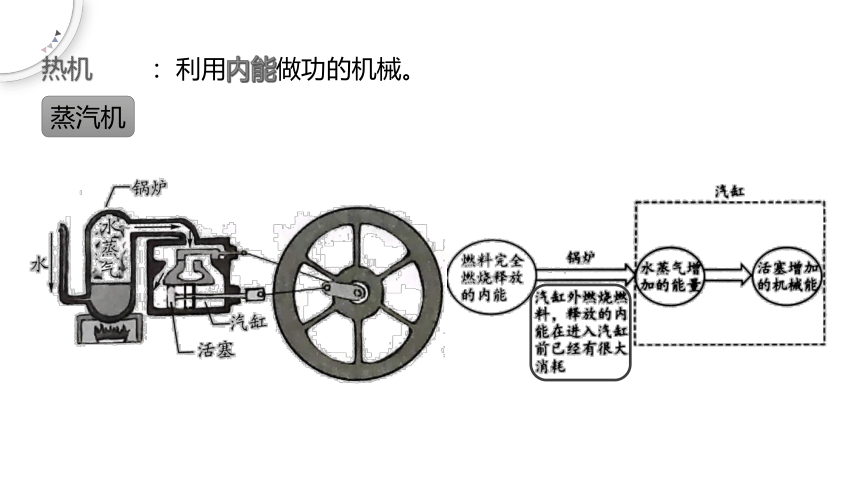

热机
：利用内能做功的机械。
蒸汽机
不经一番彻骨寒，哪有梅花扑鼻香

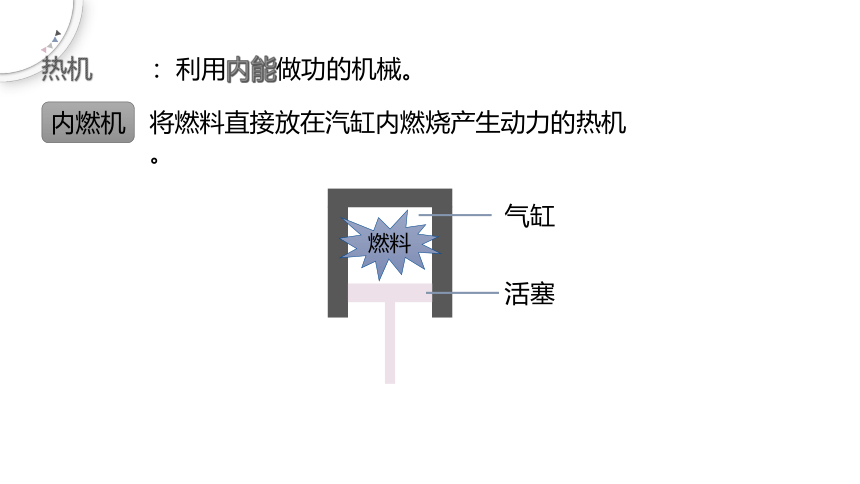

热机
：利用内能做功的机械。
内燃机
燃料
气缸
活塞
将燃料直接放在汽缸内燃烧产生动力的热机。
不经一番彻骨寒，哪有梅花扑鼻香

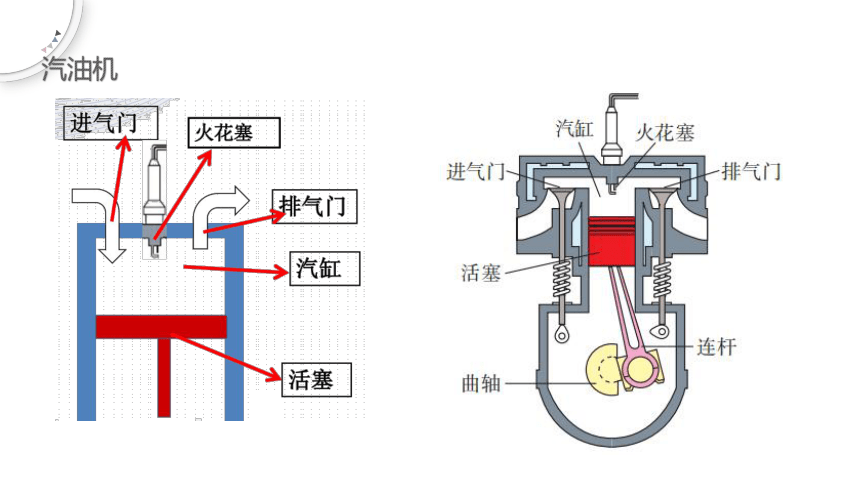

汽油机
不经一番彻骨寒，哪有梅花扑鼻香

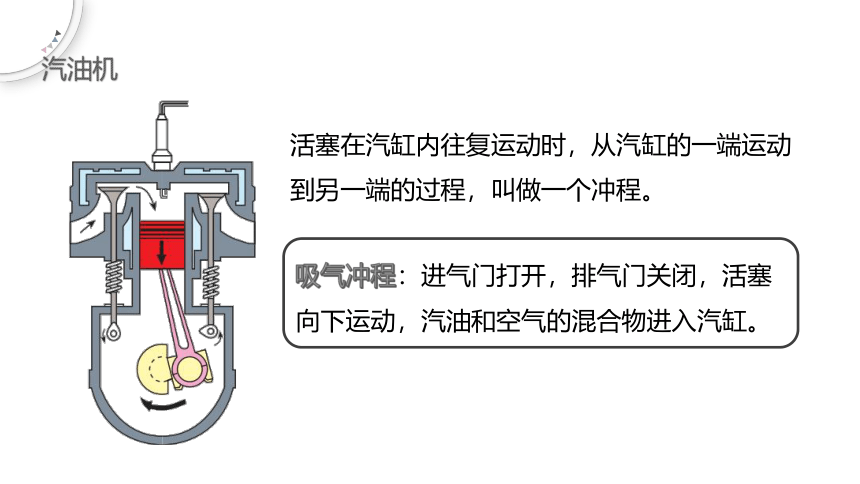

汽油机
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。
吸气冲程：进气门打开，排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸。
不经一番彻骨寒，哪有梅花扑鼻香

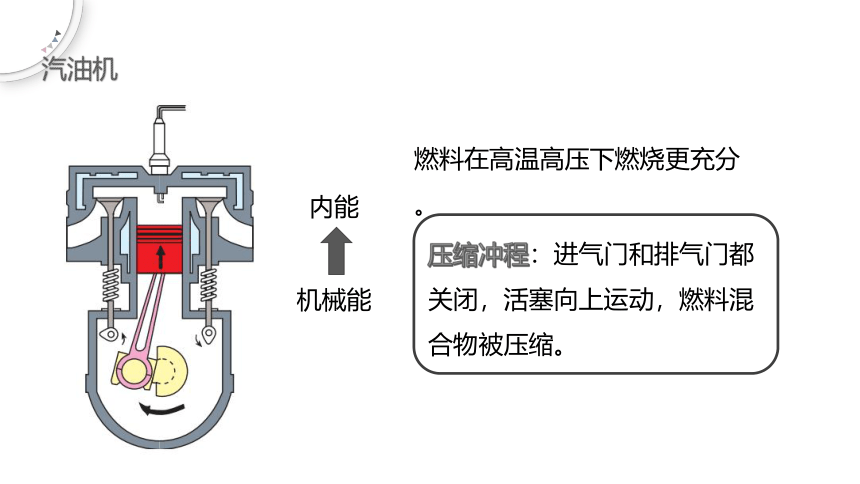

汽油机
燃料在高温高压下燃烧更充分。
压缩冲程：进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩。
机械能
内能
不经一番彻骨寒，哪有梅花扑鼻香
汽油机
做功冲程：在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的气体。高温高压的气体推动活塞向下运动，带动曲轴转动，对外做功。
内能
机械能
（提供动力）
不经一番彻骨寒，哪有梅花扑鼻香
汽油机的工作原理
吸气冲程：
进气门 ____，排气门 ____，
活塞向___运动，________的混合物进入气缸。
曲轴转____周。
打开
关闭
下
汽油和空气
半
不经一番彻骨寒，哪有梅花扑鼻香
汽油机的工作原理
压缩冲程：
进气门和排气门_______，
活塞向 __ 运动，
燃料混合物被____。内能变_____
能量转化：______
都关闭
上
压缩
曲轴转____周。
半
机械能
内能
大
不经一番彻骨寒，哪有梅花扑鼻香
做功冲程：
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。
高温高压的气体推动活塞向___运动，带动曲轴转动,对外________。
下
做功
内能
机械能
能量转化：
汽油机的工作原理
不经一番彻骨寒，哪有梅花扑鼻香
排气冲程：
进气门_____，
排气门_____，
活塞向____运动，
把______排出气缸。
废气
上
打开
关闭
半
曲轴转____周。
汽油机的工作原理
不经一番彻骨寒，哪有梅花扑鼻香
小结：汽油机一个工作循环包括 冲程，活塞往复 次，曲轴转动 圈，与曲轴相连的飞轮也转_____圈，做功 次。有 次能量转化。
汽油机工作的四个冲程中，只有_________燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的____________ 来完成。必须靠外力来启动.
做功冲程
飞轮的惯性
4
2
2
1
2
2
不经一番彻骨寒，哪有梅花扑鼻香
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
不经一番彻骨寒，哪有梅花扑鼻香
1.连杆转几圈完成四个冲程？做功几次？
两圈，做功1次
不经一番彻骨寒，哪有梅花扑鼻香
1、一台单缸四冲程柴油机转速为1200转/min， 则柴油机1s内（ ）
A、完成20个冲程，做功20次
B、完成40个冲程，做功40次
C、完成40个冲程，做功10次
D、完成20个冲程，做功10次
C
不经一番彻骨寒，哪有梅花扑鼻香

14、一台单缸四冲程汽油机，飞轮转速是1200 r/min，该汽油机每秒钟做功____次。如图12所示，汽油机的活塞正向上运动，它处于_______冲程。
10
压缩
不经一番彻骨寒，哪有梅花扑鼻香
不经一番彻骨寒，哪有梅花扑鼻香
相同点
1、基本构造和主要部件作用相似。
2、工作循环一样。
不经一番彻骨寒，哪有梅花扑鼻香
相同点
3、四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
不经一番彻骨寒，哪有梅花扑鼻香
4、一个工作循环中，活塞往复两次，曲轴转动两圈，飞轮转两圈，做功一次。
相同点
不经一番彻骨寒，哪有梅花扑鼻香
不同点
1、构造不同：汽油机汽缸顶有
，而柴油机汽缸顶部有 。
喷油嘴
火花塞
不经一番彻骨寒，哪有梅花扑鼻香
2、燃料不同：汽油机燃烧____，而柴油机燃烧____。
汽油
柴油
不同点
不经一番彻骨寒，哪有梅花扑鼻香
不同点
3、吸气冲程不同：汽油机吸进
___ 和空气和燃料混合物，柴油机只吸进 。
汽油
空气
不经一番彻骨寒，哪有梅花扑鼻香
4、点火方式不同：汽油机属
___ 点火，柴油机属 ______ 点火。
点燃式
压燃式
不同点
不经一番彻骨寒，哪有梅花扑鼻香
1、关于热机，下列说法是正确的：（ ）
A、汽油机顶部有喷油嘴，柴油机顶部有火花塞。　
B、柴油机在吸气冲程中，将柴油、空气吸入气缸。
C、汽油机在做功冲程中，进气门关闭排气门打开。
D、汽油机在做功冲程中，是把内能转化为机械能。
D
