人教版九年级全一册物理上册
16.3 电阻

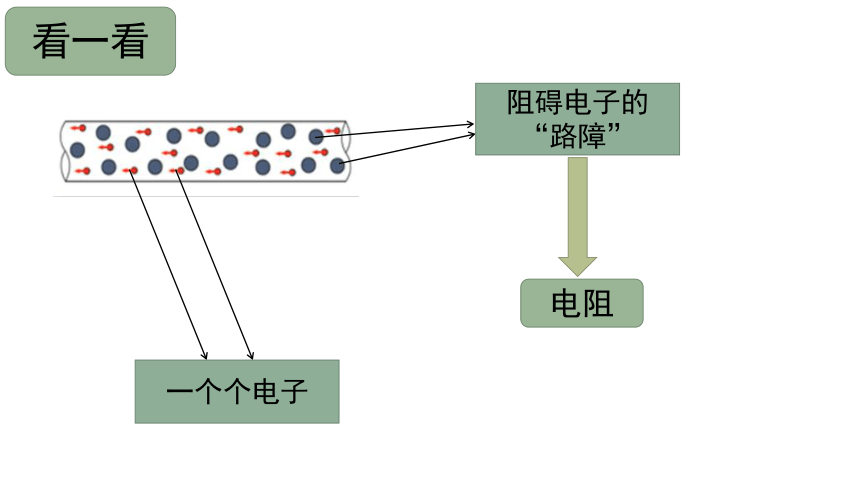

一个个电子
阻碍电子的“路障”
看一看
电阻
新知识

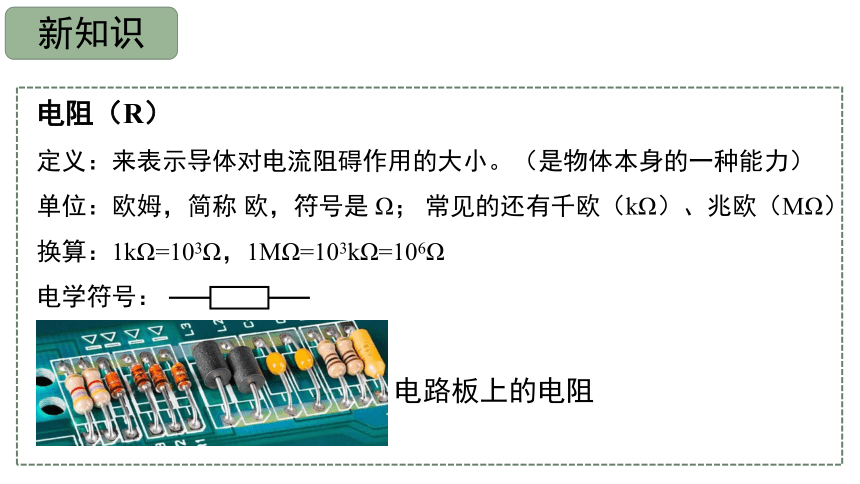

电阻（R）
定义：来表示导体对电流阻碍作用的大小。（是物体本身的一种能力）
单位：欧姆，简称 欧，符号是 Ω； 常见的还有千欧（kΩ）、兆欧（MΩ）
换算：1kΩ=103Ω，1MΩ=103kΩ=106Ω
电学符号：
电路板上的电阻
君子成人之美，不成人之恶

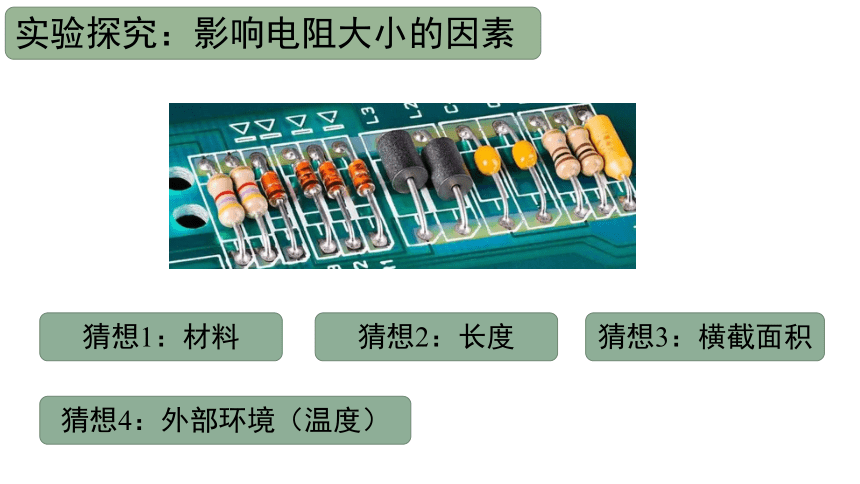

实验探究：影响电阻大小的因素
猜想1：材料
猜想2：长度
猜想3：横截面积
猜想4：外部环境（温度）
君子成人之美，不成人之恶

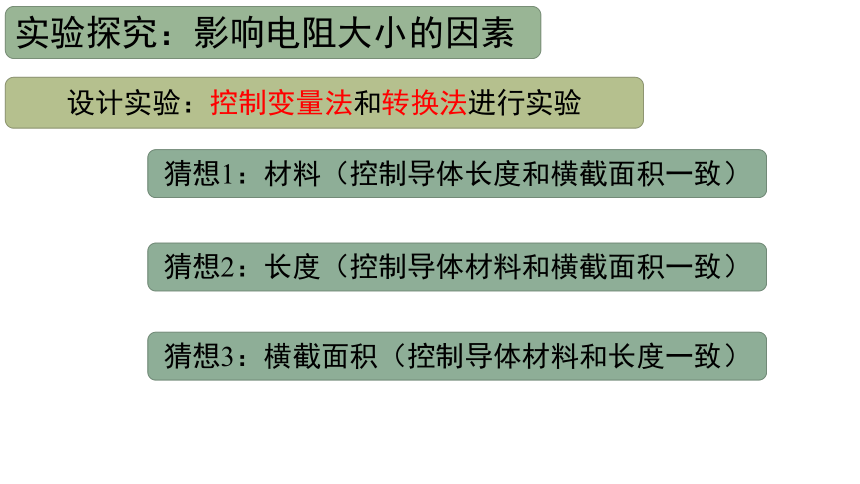

实验探究：影响电阻大小的因素
设计实验：控制变量法和转换法进行实验
猜想1：材料（控制导体长度和横截面积一致）
猜想2：长度（控制导体材料和横截面积一致）
猜想3：横截面积（控制导体材料和长度一致）
君子成人之美，不成人之恶

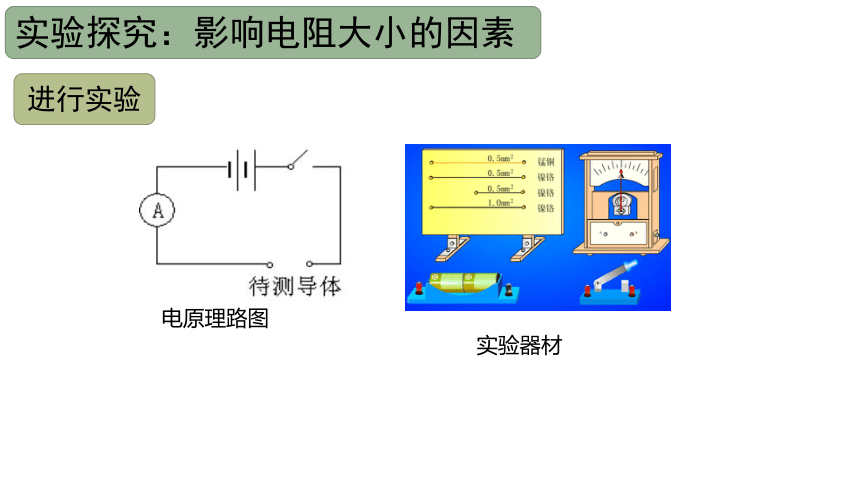

电原理路图
实验器材
实验探究：影响电阻大小的因素
进行实验
君子成人之美，不成人之恶

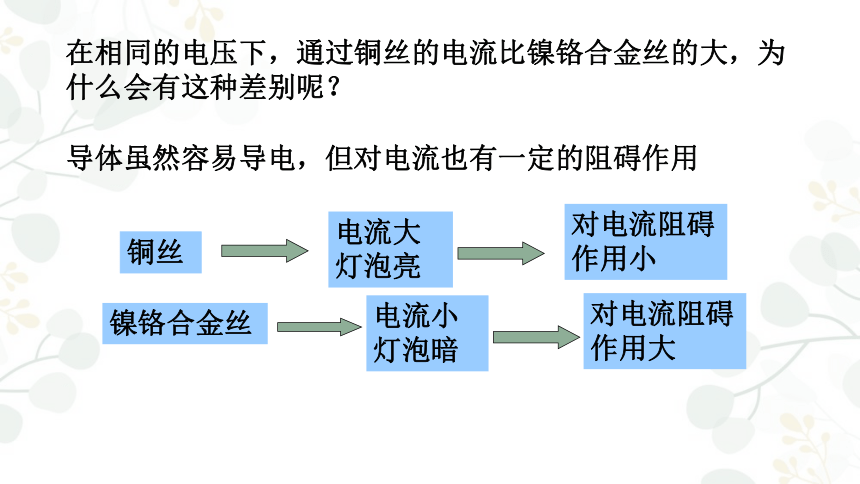

在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
导体虽然容易导电，但对电流也有一定的阻碍作用
铜丝
电流大灯泡亮
镍铬合金丝
电流小灯泡暗
对电流阻碍作用小
对电流阻碍作用大
君子成人之美，不成人之恶

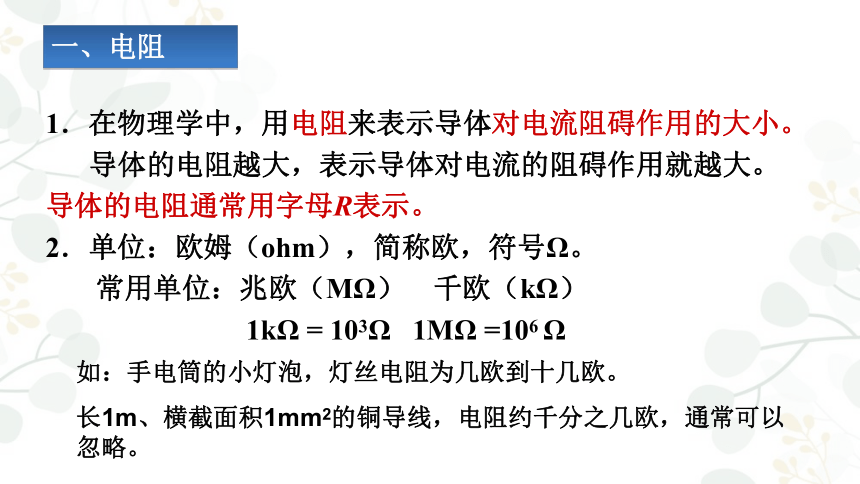

1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。 导体的电阻通常用字母R表示。
2．单位：欧姆（ohm），简称欧，符号Ω。
常用单位：兆欧（MΩ） 千欧（kΩ）
1kΩ = 103Ω 1MΩ =106 Ω
一、电阻
如：手电筒的小灯泡，灯丝电阻为几欧到十几欧。
长1m、横截面积1mm2的铜导线，电阻约千分之几欧，通常可以忽略。
君子成人之美，不成人之恶

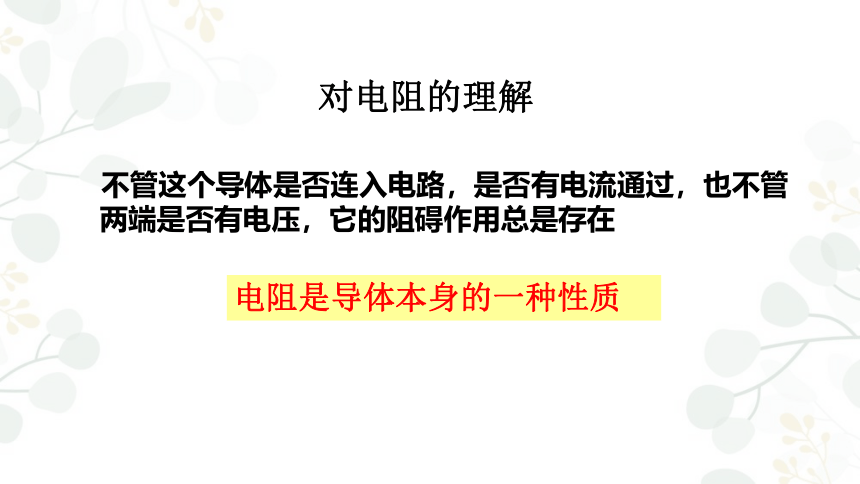

对电阻的理解
不管这个导体是否连入电路，是否有电流通过，也不管两端是否有电压，它的阻碍作用总是存在
电阻是导体本身的一种性质
君子成人之美，不成人之恶
3．电阻器
在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
君子成人之美，不成人之恶
实验2：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1
镍铬合金 1
　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。
　　实验2的结论：
君子成人之美，不成人之恶
实验3：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
1 S
1 S
君子成人之美，不成人之恶
实验3：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
1 S
1 S
　　导体的电阻与材料有关；
　　导体横截面积、长度相同，导体的电阻与材料种类有关。
　　实验3的结论：
君子成人之美，不成人之恶
实验4：电阻还与温度有关
灯丝
A
加热
金属的电阻随温度升高而增大
君子成人之美，不成人之恶
为什么不能用
湿手操作电器？
问题
君子成人之美，不成人之恶
总结：
物体的电阻大小与材料、长度、横截面积、温度有关
君子成人之美，不成人之恶
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
（1）半导体:导电能力介于金属和非金属之间的导体叫做半导体. 半导体的电阻比导体大，但比绝缘体小得多，常见物质:锗、硅、砷化镓等. 通常用半导体材料可以制作二极管和三极管. 它被广泛应用于各种电子设备。
（2）超导现象:某些物质在很低的温度时，电阻就变成了零，这就是超导现象. 能够发生超导现象的物质叫做超导体. 物质电阻变为零的温度称为临界温度. 当外界温度低于该物质的临界温度时该物质具有超导性. 如铝在 1.39K( －271.76℃ )以下电阻就变成了零。
君子成人之美，不成人之恶
定义：导体对电流阻碍作用的大小
单位：欧姆（Ω），常用单）位：千欧（kΩ）、兆欧（MΩ
影响因素
研究方法：控制变量法、转换法
因素
导体的材料
导体的长度
导体的横截面积
电阻
导体本身的一种性质
导体的温度（一般忽略不计）
总结与复习
君子成人之美，不成人之恶
如图所示是研究导体的电阻大小是否与导体材料有关的电路。其中除了AB、CD导线的长度相同外,还应满足的条件是
(　　)
A.横截面积不同,材料不同
B.横截面积相同,材料不同
C.横截面积不同,材料相同
D.横截面积相同,材料相同
B
学以致用 1
君子成人之美，不成人之恶
导体的电阻是导体本身的一种性质,它的大小(　　)
A.只决定于导体的材料
B.只决定于导体的长度
C.只决定于导体的横截面积
D.决定于导体的材料、长度和横截面积
D
学以致用 2
君子成人之美，不成人之恶
　　一个导体接在3伏的电源上，电阻大小为15欧，若从电路中取下这个导体，导体的电阻值为_______欧。
解析：电阻大小为15欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。
15
学以致用 3
君子成人之美，不成人之恶
下列关于电阻的说法正确的是（ ）
A、导体通电时有电阻，不通电时没有电阻
B、通过导体电流越大，电阻越大
C、导体两端电压越大，电阻越大
D、导体电阻是导体本身性质
D
学以致用 4
君子成人之美，不成人之恶
关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
学以致用 5
