人教版九年级全一册物理上册
15.4 电流的测量

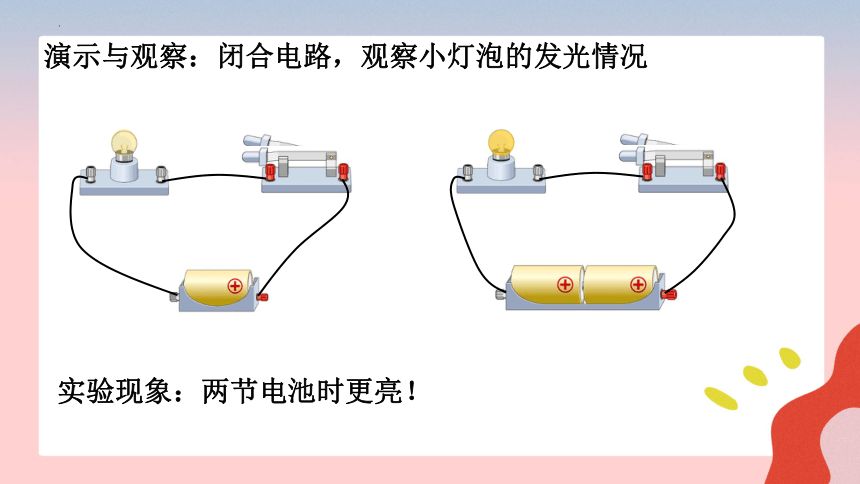

演示与观察：闭合电路，观察小灯泡的发光情况
实验现象：两节电池时更亮！
一、电流的强弱
2、单位：_______简称____(符号___) 、
1、电流（符号____）:表示电流________的物理量。
I
强弱
A
安培
安
你了解安培吗？
莫等闲，白了少年头，空悲切

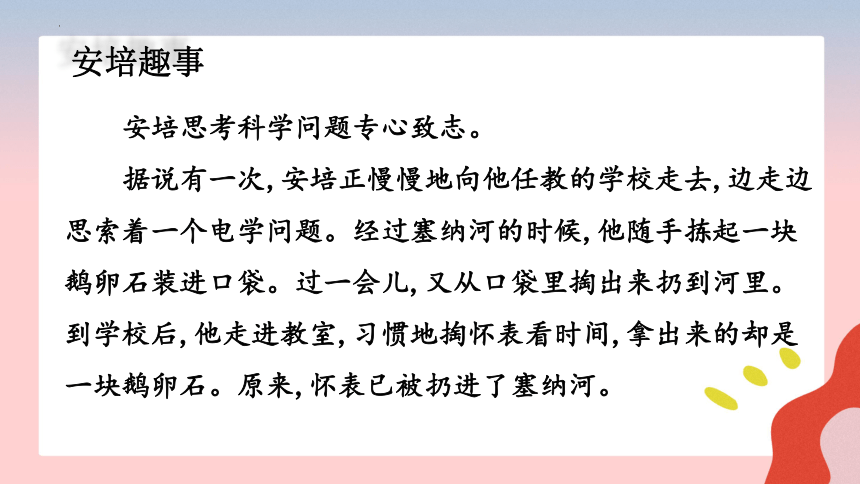

安培思考科学问题专心致志。
据说有一次,安培正慢慢地向他任教的学校走去,边走边思索着一个电学问题。经过塞纳河的时候,他随手拣起一块鹅卵石装进口袋。过一会儿,又从口袋里掏出来扔到河里。到学校后,他走进教室,习惯地掏怀表看时间,拿出来的却是一块鹅卵石。原来,怀表已被扔进了塞纳河。
安培趣事
莫等闲，白了少年头，空悲切

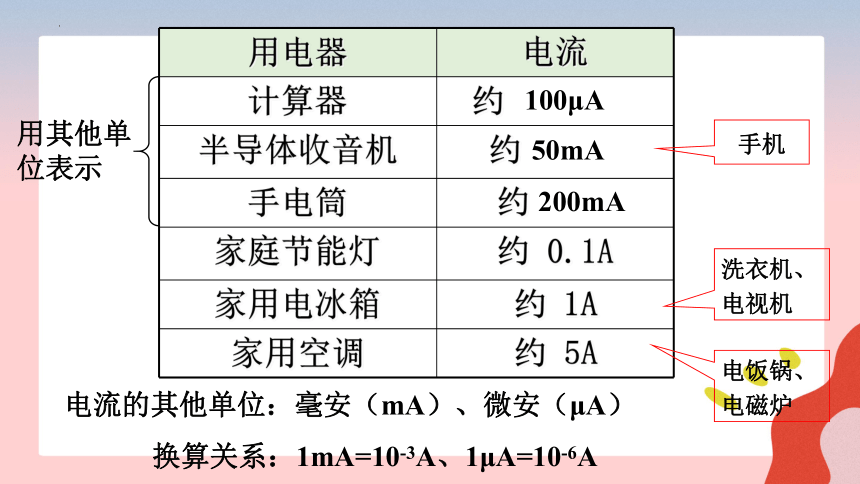

用电器 电流
计算器 约 0.0001A
半导体收音机 约 0.05A
手电筒 约 0.2A
家庭节能灯 约 0.1A
家用电冰箱 约 1A
家用空调 约 5A
电流的其他单位：毫安（mA）、微安（μA）
换算关系：1mA=10-3A、1μA=10-6A
用其他单位表示
100μA
50mA
200mA
电饭锅、
电磁炉
洗衣机、
电视机
手机
莫等闲，白了少年头，空悲切

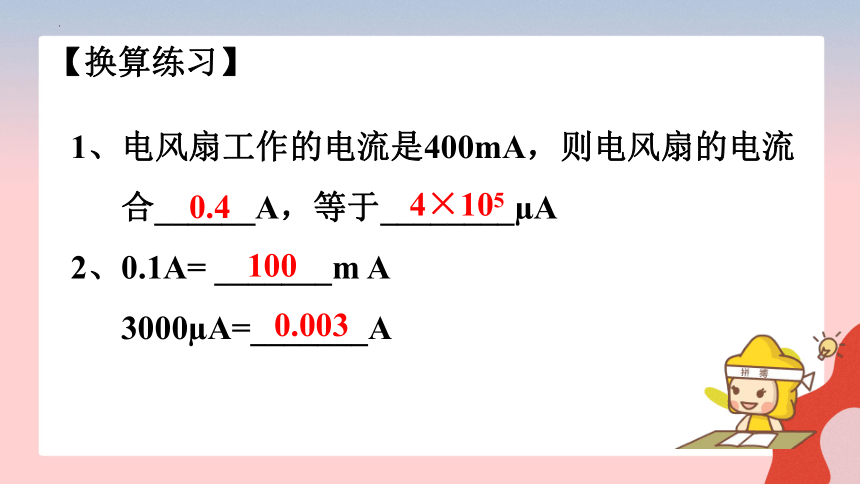

1、电风扇工作的电流是400mA，则电风扇的电流
合______A，等于________ A
2、0.1A= _______m A
3000 A=_______A
【换算练习】
0.4
4×105
100
0.003
莫等闲，白了少年头，空悲切

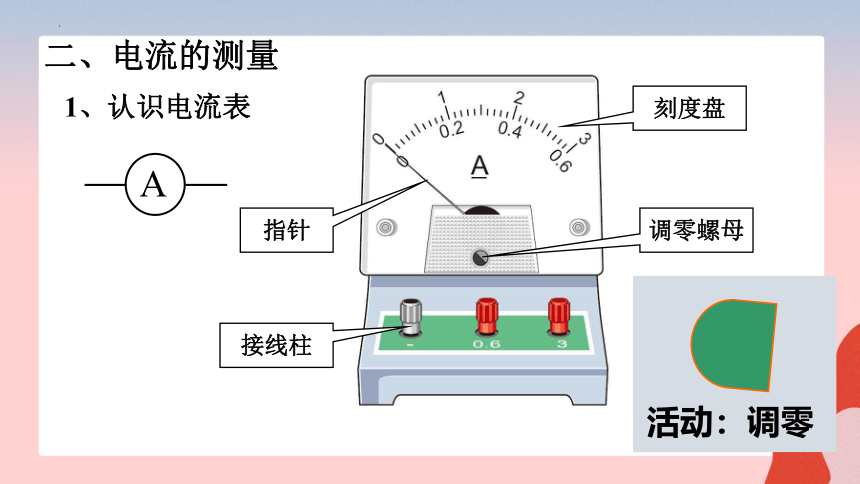

二、电流的测量
A
1、认识电流表
活动：调零
接线柱
调零螺母
刻度盘
指针
莫等闲，白了少年头，空悲切

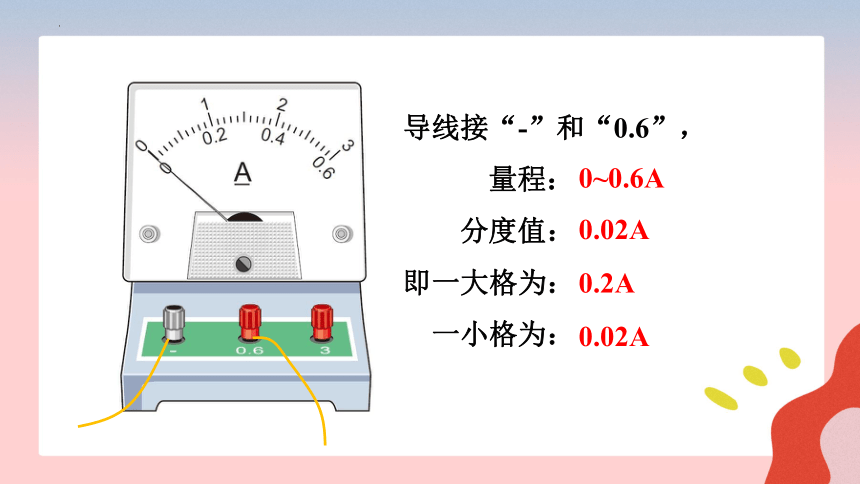

导线接“-”和“0.6”，
量程：
分度值：
即一大格为：
一小格为：
0~0.6A
0.02A
0.2A
0.02A
莫等闲，白了少年头，空悲切
手机
待机电流：15 ～50 mA
工作电流：60 ～300 mA
收发信号电流：200 ～400 mA
【身边的电流值】
玩手机的“低头族”
莫等闲，白了少年头，空悲切
电冰箱：约1 A
微波炉：2.8～4.1 A
【身边的电流值】
莫等闲，白了少年头，空悲切
电饭煲：3.2～4.5 A
【身边的电流值】
柜式空调：约10 A
莫等闲，白了少年头，空悲切
【身边的电流值】
高压输电线：约200 A
闪电：（2～20）×104 A
莫等闲，白了少年头，空悲切
【认识电流表】
指针
表盘
“-”接线柱
“+”接线柱
接线柱 量程 分度值
“-” “0.6”
“-” “3”
调零
符号
0～0.6 A
0～3 A
0.02 A
0.1 A
莫等闲，白了少年头，空悲切
【电流表的连接】
（1）必须把电流表串联在电路中。
×
莫等闲，白了少年头，空悲切
电流表的使用：
（1）电流表必须和被测用电器串联。　
电流的测量
莫等闲，白了少年头，空悲切
电流表的使用：
电流的测量
A
（2）不允许把电流表直接连到电源的两极！
（3）电流必须从正接线柱流入，从负接线柱流出。
电流表的使用：
电流的测量
莫等闲，白了少年头，空悲切
（4）必须正确选择合适的量程。
具体方法：
对于初学者来说，不能事先估计被测电流的大小，可以先选用较大量程（如：实验室电流表可选0—3A）与被测用电器串联接入电路中，闭合开关，再迅速断开（这就叫“试触”），观察开关闭合的瞬间指针的偏转情况。
电流表的使用：
2
电流的测量
莫等闲，白了少年头，空悲切
电流表读数步骤：
第一步：明确所选电流表的量程
第二步：确定电流表的分度值
第三步：读数= 偏转格子数×分度值
莫等闲，白了少年头，空悲切
　　以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练
莫等闲，白了少年头，空悲切
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
练一练
莫等闲，白了少年头，空悲切
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
莫等闲，白了少年头，空悲切
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
