人教版九年级全一册物理上册
16.2 串、并联电路中电压的规律

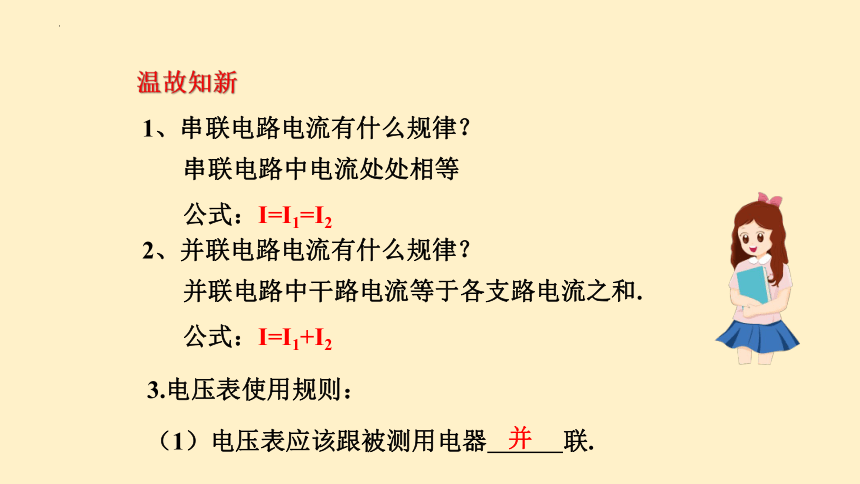

温故知新
1、串联电路电流有什么规律？
串联电路中电流处处相等
2、并联电路电流有什么规律？
并联电路中干路电流等于各支路电流之和.
公式：I=I1=I2
公式：I=I1+I2
3.电压表使用规则：
（1）电压表应该跟被测用电器　　　联.
并
L1
L2
L1
L2

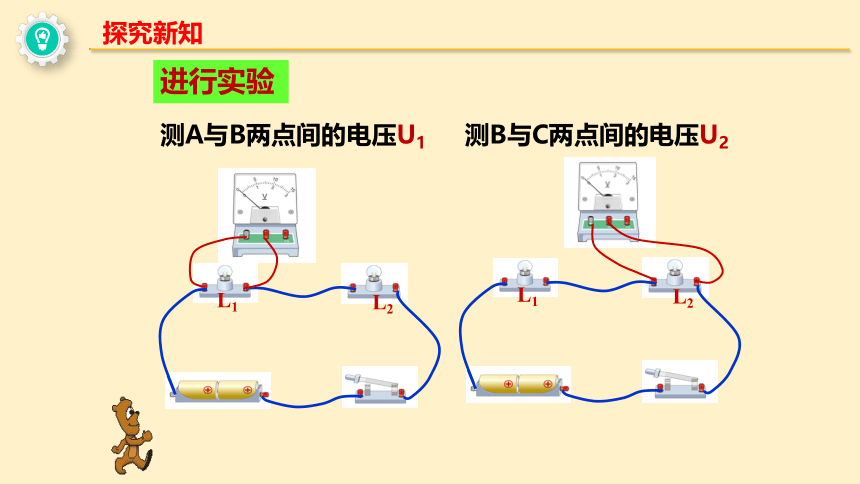

测B与C两点间的电压U2
测A与B两点间的电压U1
进行实验
探究新知
沉舟侧畔千帆过，病树前头万木春
L2
A
B
C
L1

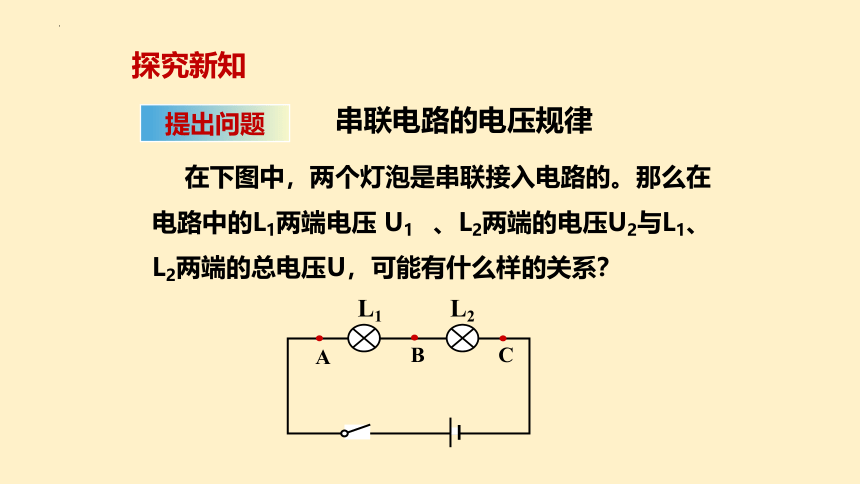

提出问题
串联电路的电压规律
在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 U1 、L2两端的电压U2与L1、L2两端的总电压U，可能有什么样的关系？
探究新知
沉舟侧畔千帆过，病树前头万木春
L1
L2
测量A与C两点间的总电压电压U，记录在表格中。
A
B
C
V
探究新知
沉舟侧畔千帆过，病树前头万木春

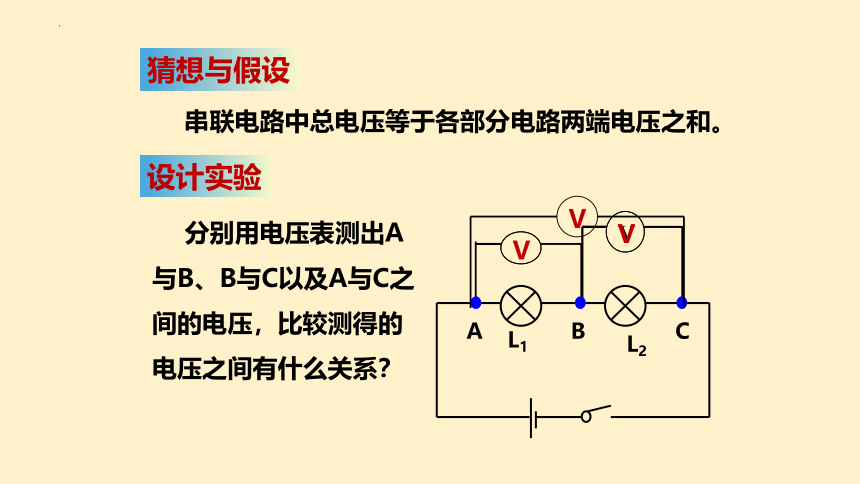

分别用电压表测出A与B、B与C以及A与C之间的电压，比较测得的电压之间有什么关系？
V
V
V
A
B
C
L1
L2
V
设计实验
猜想与假设
串联电路中总电压等于各部分电路两端电压之和。
沉舟侧畔千帆过，病树前头万木春

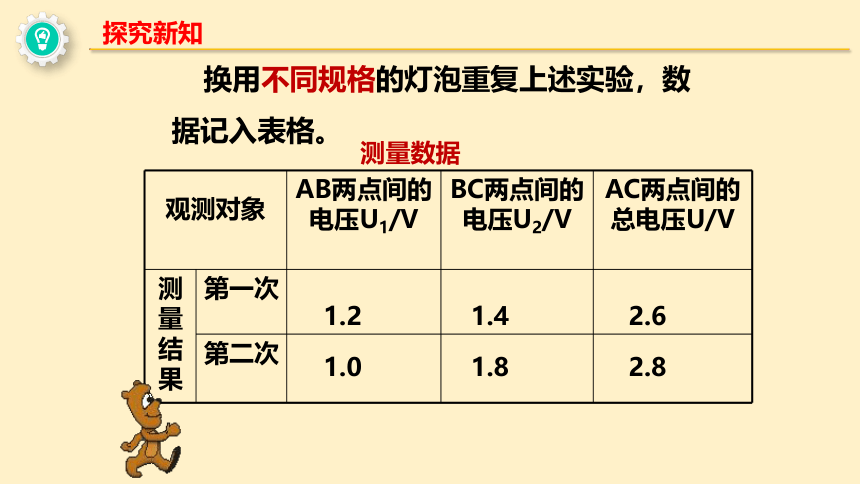

观测对象 AB两点间的电压U1/V BC两点间的电压U2/V AC两点间的总电压U/V
测量结果 第一次
第二次
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
1.2
1.4
2.6
1.0
1.8
2.8
探究新知
沉舟侧畔千帆过，病树前头万木春

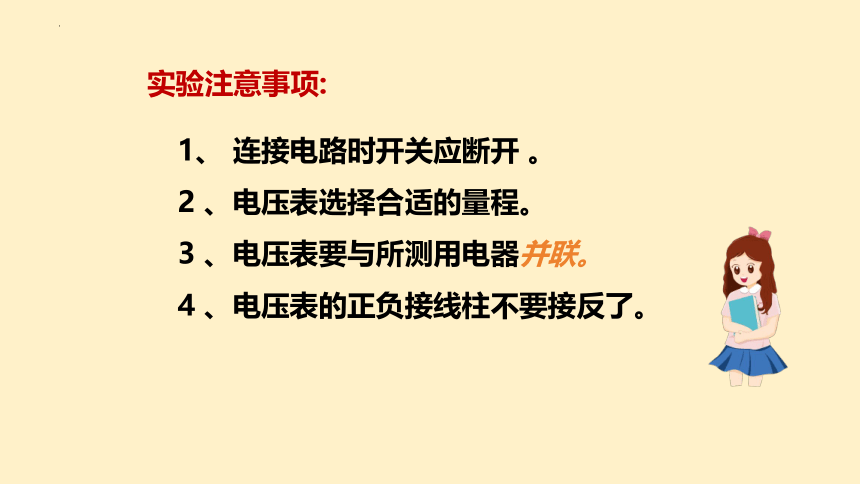

实验注意事项:
1、 连接电路时开关应断开 。
2 、电压表选择合适的量程。
3 、电压表要与所测用电器并联。
4 、电压表的正负接线柱不要接反了。
沉舟侧畔千帆过，病树前头万木春

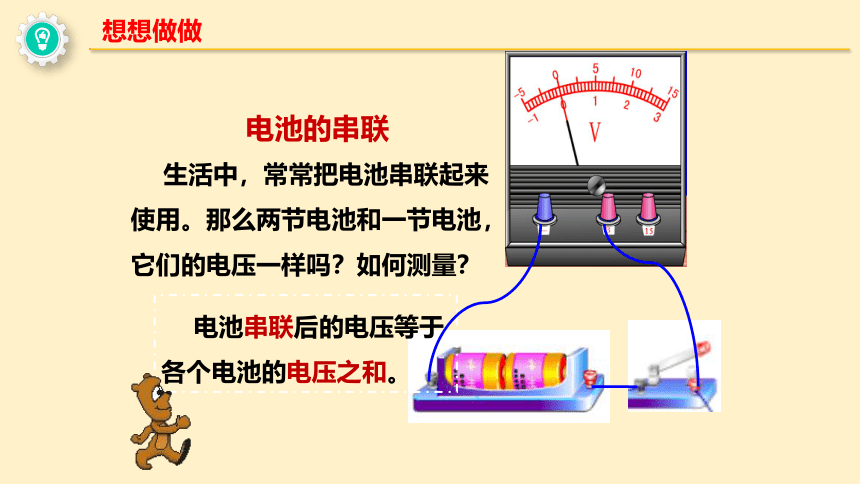

生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池的串联
想想做做
电池串联后的电压等于各个电池的电压之和。
沉舟侧畔千帆过，病树前头万木春
L1
L2
L1
L2
测B与C两点间的电压U2
测A与B两点间的电压U1
进行实验
沉舟侧畔千帆过，病树前头万木春
L1
L2
测量A与C两点间的总电压电压U，记录在表格中。
A
B
C
V
沉舟侧畔千帆过，病树前头万木春
实验步骤
1.测出灯泡L1两端的电压并记录
L1
L2
L1
V
L1
L2
沉舟侧畔千帆过，病树前头万木春
实验步骤
2.测出灯泡L2两端的电压并记录
L1
L2
L1
V
L1
L2
沉舟侧畔千帆过，病树前头万木春
实验步骤
3.测出电源两端的电压并记录
L1
L2
L1
V
L1
L2
沉舟侧畔千帆过，病树前头万木春
实验步骤
4.改变小灯泡的规格多次实验，并记录灯泡及电源两端电压
次数 并联灯泡 L1两端电压 L2两端电压 电源两端电压
1 L1、L2 3.0 3.0 3.0
2 L3、L4 3.0 3.0 3.0
3 L5、L6 3.0 3.0 3.0
沉舟侧畔千帆过，病树前头万木春
结 论
并联电路中电源两端的电压等于各支路用电器两端的电压。
U=U1=U2
多个电压表同时测量各用电器两端的电压与电源两端电压
沉舟侧畔千帆过，病树前头万木春
例2（2022·湖北襄阳·中考真题）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 _____电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 _____V。
典型例题
沉舟侧畔千帆过，病树前头万木春
【答案】 电源 正负接线柱接反了 2.5
【详解】（1）实验要探究并联电路的电压规律，应分别测出小灯泡L1、L2两端的电压及电源电压的大小，比较三者的数值大小关系，得出并联电路的电压规律。（2）根据乙图中电压表指针出现反偏情况，说明电压表正负接线柱被接反了。（3）因为两灯泡并联接在电路中，故电压表测出L1两端电压的同时也是L2两端的电压，即L2两端电压也是2.5V。
沉舟侧畔千帆过，病树前头万木春
1．灯L1和L2并联后接到3 V的电源上，发现灯L1比L2亮多了，若两灯的电压分别是U1、U2，则（ ）
A．U1>U2 B．U1C．U1=U2=3 V D．U1+U2=3 V
C
沉舟侧畔千帆过，病树前头万木春
2.如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V
B 1V、1V
C 2V、1V
D 无法确定
C
沉舟侧畔千帆过，病树前头万木春
A
3．如图所示电路中，闭合开关S，已知电源电压6 V，
L1两端的电压为2 V，则下列说法正确的是（ ）
A．电压表的示数为2 V
B．电压表的示数为4 V
C．电压表的示数为6 V
D．电压表的示数为10 V
沉舟侧畔千帆过，病树前头万木春
4.如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是 V。
V1
V2
A
B
C
L
1
L
2
V
6
沉舟侧畔千帆过，病树前头万木春
5．如图，当S1闭合、S2断开时，电压表示数为2.5 V；
当S1断开、S2闭合时，电压表示数为6 V。
灯L1两端的电压为_____V，
灯L2两端的电压为_____V，
电源电压为______V。
2.5
3.5
6
沉舟侧畔千帆过，病树前头万木春
