(共15张PPT)
第五章 透镜及其作用
5.2 生活中的透镜

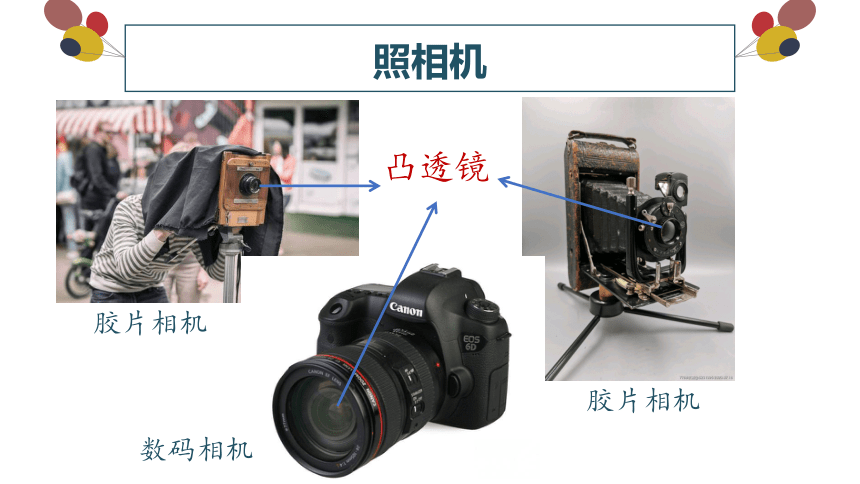

照相机
胶片相机
凸透镜
数码相机
胶片相机
照相机

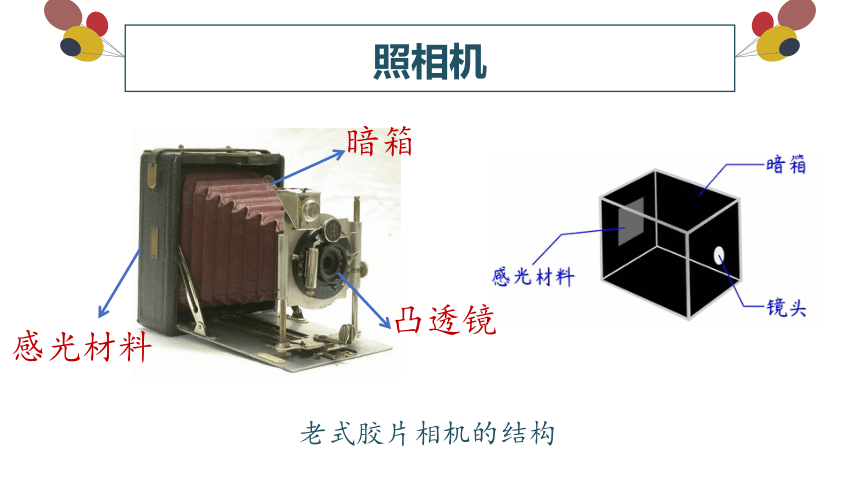

老式胶片相机的结构
暗箱
凸透镜
感光材料
照相机

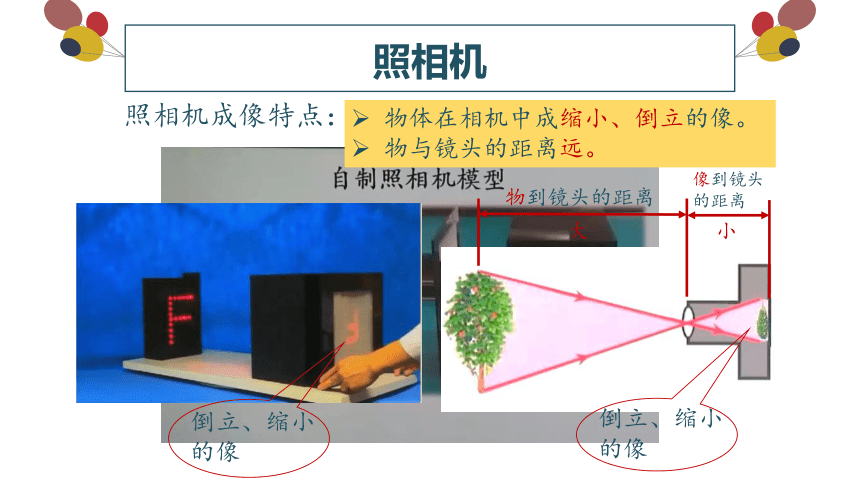

照相机成像特点：
倒立、缩小的像
倒立、缩小的像
物到镜头的距离
像到镜头的距离
大
小
物体在相机中成缩小、倒立的像。
物与镜头的距离远。
照相机
照相机
远景人像
思考：怎么调节照相机？
近景人像
调节物与镜的距离
调节像与镜的距离
照相机
胶片相机的胶片上涂着一层对光敏感的物质，在受到光的照射后发生化学反应，像就被记录在胶片上了。
数码相机用一种电荷耦合器件代替胶片，把光信号转换成电信号，从而记录物体的像。
投影仪
幻灯机
投影仪
投影仪
幻灯机的工作原理
投影仪的工作原理
倒立、放大的像
倒立、放大的像
投影仪
幻灯机和投影仪成像特点：
物体在屏幕上成放大、倒立的像。
物与镜面距离近。
放大镜
放大镜的成像特点：
物体通过放大镜成放大、正立的像。
生活中的透镜
水滴近似呈球形，相当于一个凸透镜。类似于照相机。
生活中的透镜
照相机成像特点：
物体在相机中成缩小、倒立的像。
物与镜头的距离远。
幻灯机和投影仪成像特点：
物体在屏幕上成放大、倒立的像。
物与镜面距离近。
放大镜的成像特点：
物体通过放大镜成放大、正立的像。
实像和虚像
相机
幻灯机
水滴
放大镜
投影仪
光通过凸透镜射出后会聚而成的像称为实像。
光通过凸透镜射出后没有会聚，而是人眼逆着光线看过去所成的像称为虚像。
平面镜
把感光板放在像的位置，能承接所成的像。
物和像在凸透镜的两侧。
把感光板放在像的位置，不能承接所成的像。
物和像在凸透镜的同一侧。
课堂小结
成像特点
虚像
实像
实像
