第五章 透镜及其作用
5.1 透镜

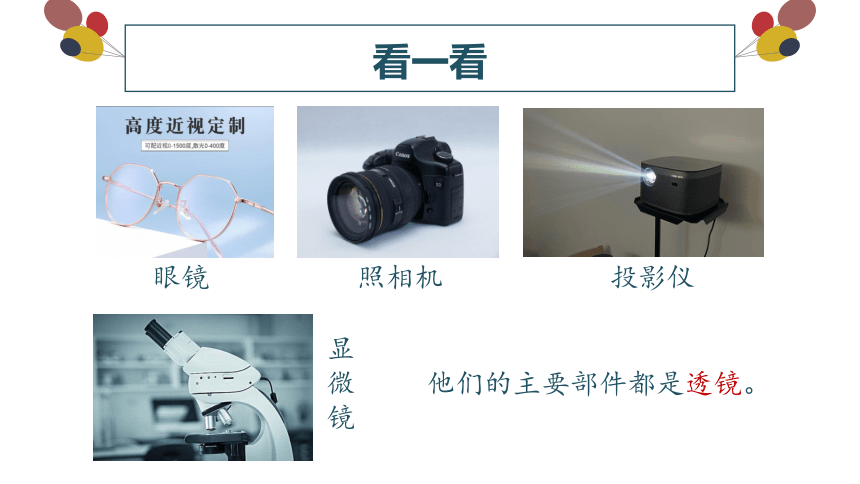

看一看
他们的主要部件都是透镜。
眼镜
照相机
投影仪
显微镜
透镜

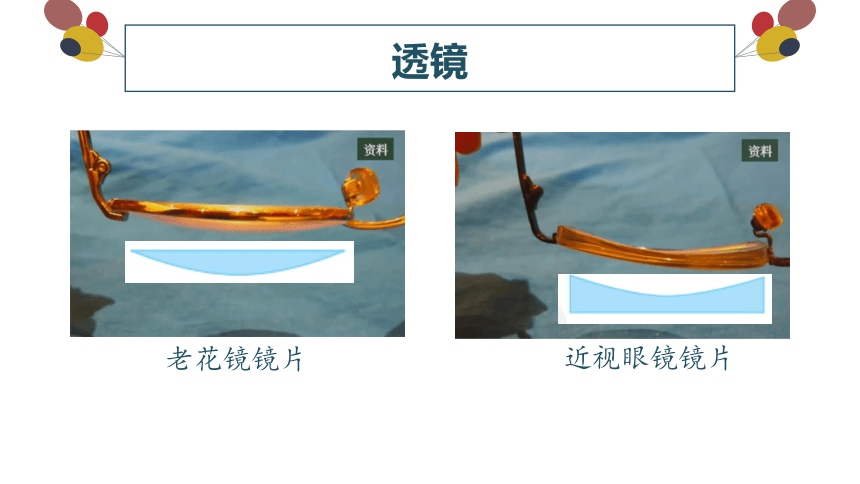

老花镜镜片
近视眼镜镜片
透镜

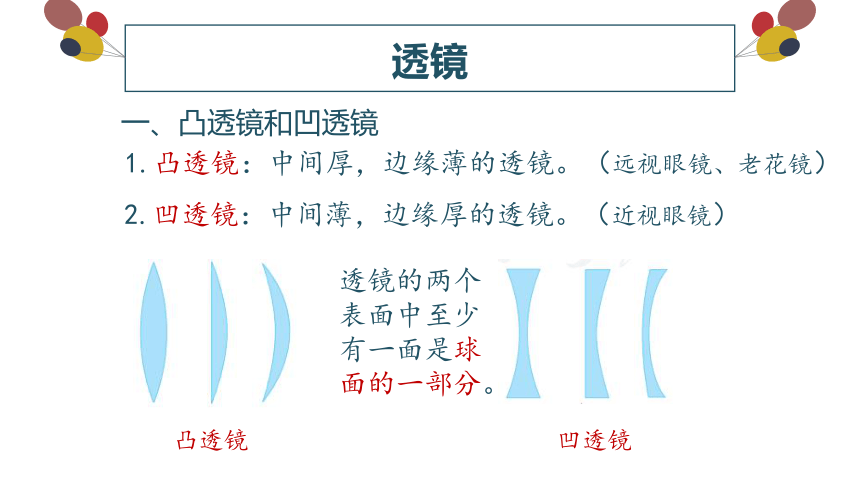

1.凸透镜：中间厚，边缘薄的透镜。（远视眼镜、老花镜）
一、凸透镜和凹透镜
2.凹透镜：中间薄，边缘厚的透镜。（近视眼镜）
凸透镜
凹透镜
透镜的两个表面中至少有一面是球面的一部分。
透镜

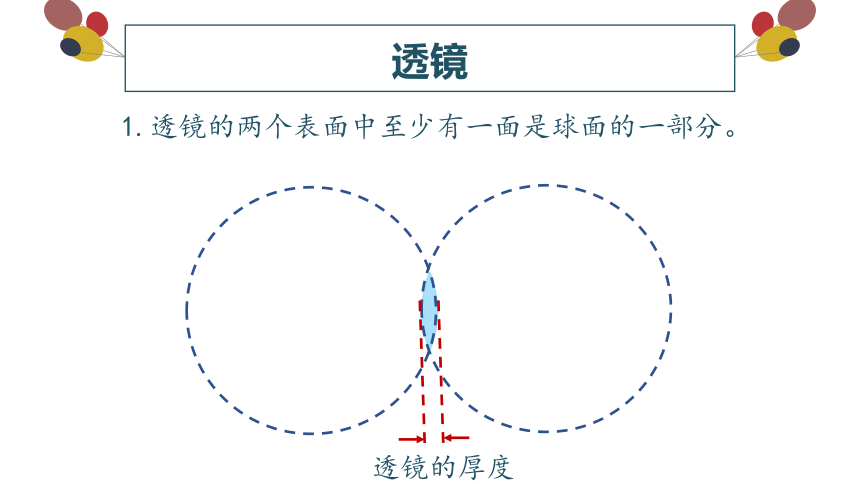

1.透镜的两个表面中至少有一面是球面的一部分。
透镜的厚度
透镜

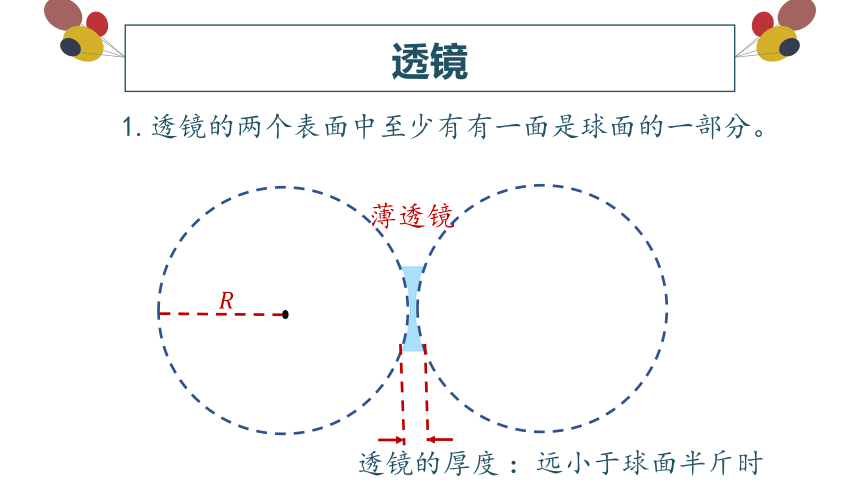

1.透镜的两个表面中至少有有一面是球面的一部分。
透镜的厚度
：远小于球面半斤时
薄透镜
透镜

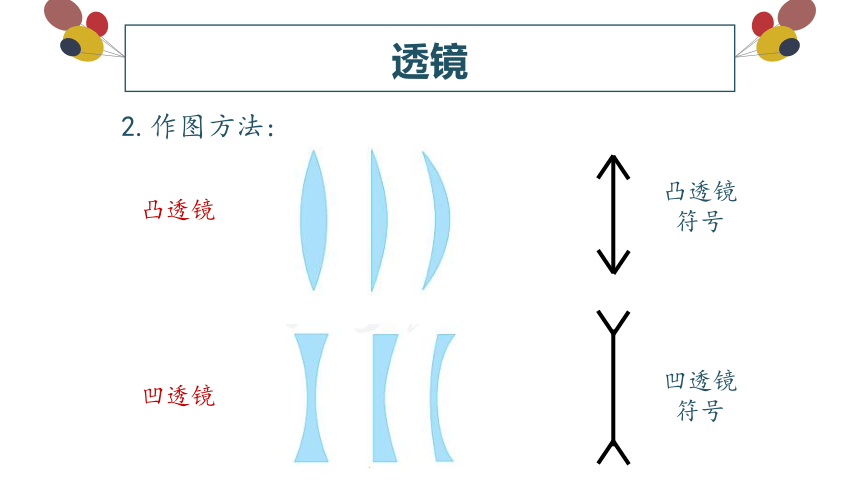

2.作图方法:
凸透镜
凹透镜
凸透镜
符号
凹透镜
符号
透镜

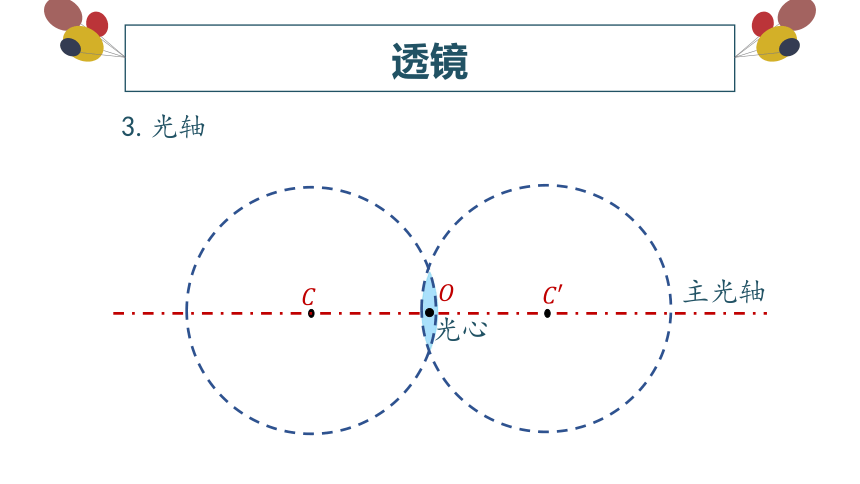

3.光轴
主光轴
光心
透镜

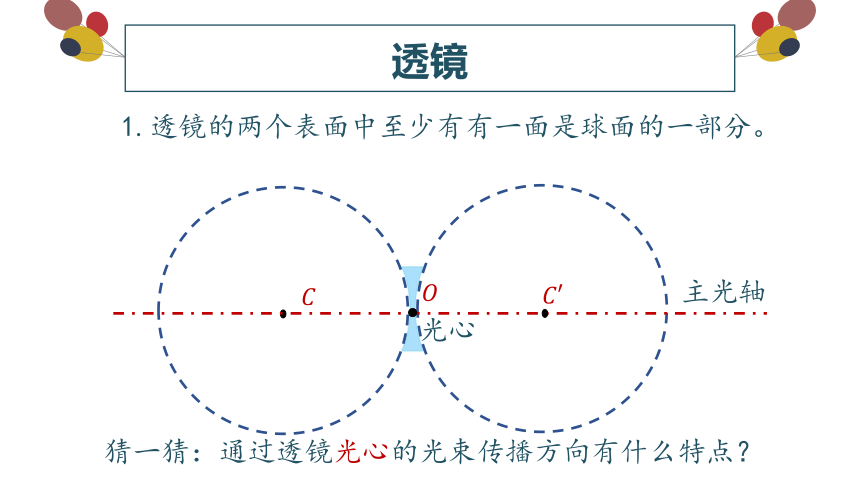

1.透镜的两个表面中至少有有一面是球面的一部分。
主光轴
光心
猜一猜：通过透镜光心的光束传播方向有什么特点？
透镜

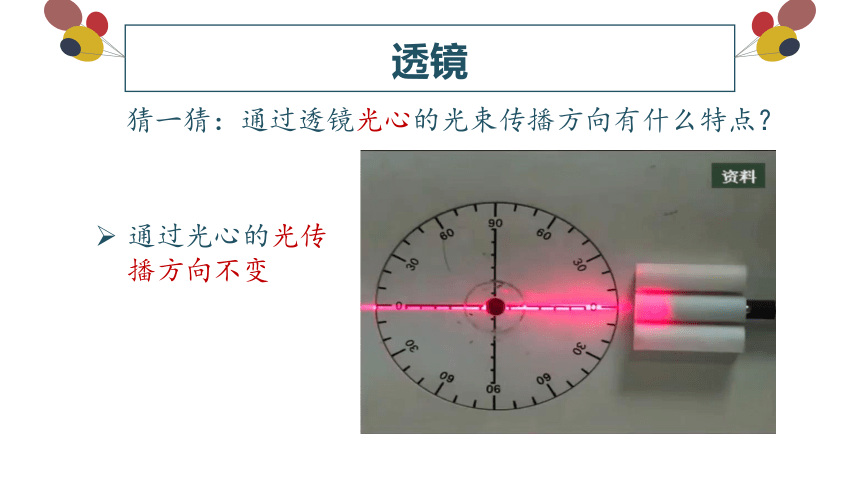

猜一猜：通过透镜光心的光束传播方向有什么特点？
通过光心的光传播方向不变
透镜

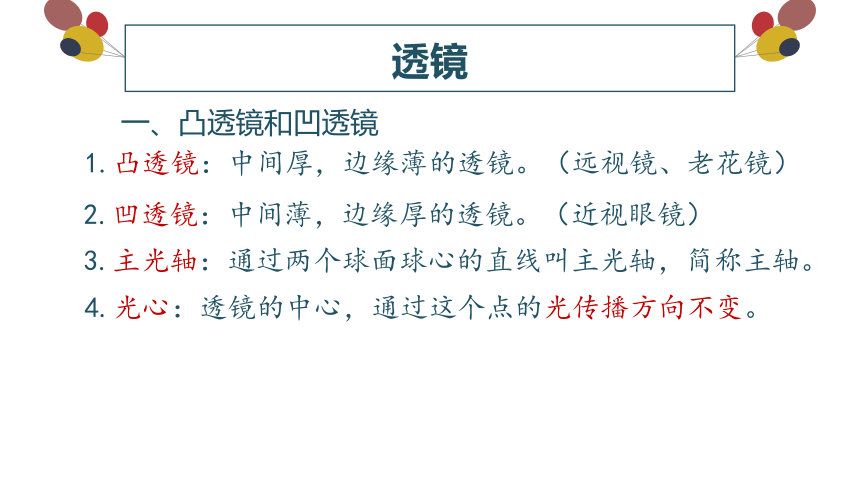

1.凸透镜：中间厚，边缘薄的透镜。（远视镜、老花镜）
一、凸透镜和凹透镜
2.凹透镜：中间薄，边缘厚的透镜。（近视眼镜）
3.主光轴：通过两个球面球心的直线叫主光轴，简称主轴。
4.光心：透镜的中心，通过这个点的光传播方向不变。
透镜

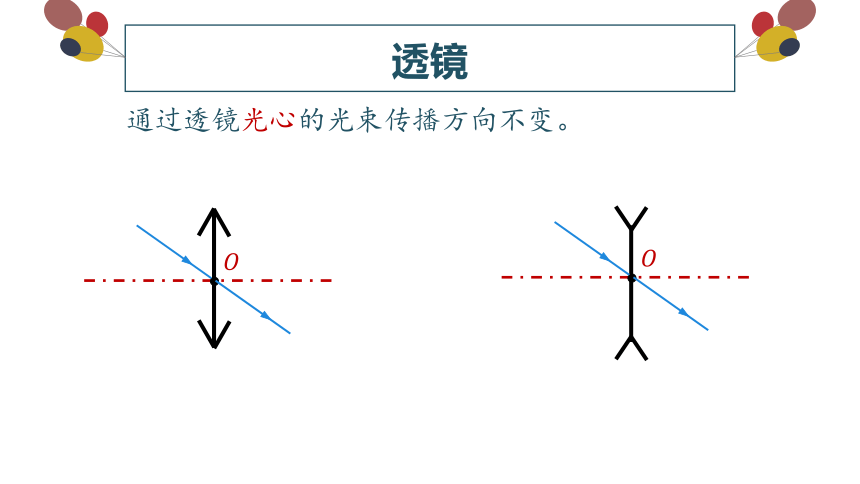

通过透镜光心的光束传播方向不变。
透镜对光的作用
二、透镜对光的作用
平行光线
会聚光线
发散光线
太阳光
远处射来的的手电筒的光
透镜对光的作用
1.凸透镜对光的作用
结论：凸透镜对光有会聚作用。
透镜对光的作用
2.凹透镜对光的作用
结论：凹透镜对光有发散作用。
透镜
1.凸透镜：中间厚，边缘薄的透镜。（远视镜、老花镜）
一、凸透镜和凹透镜
2.凹透镜：中间薄，边缘厚的透镜。（近视眼镜）
3.主光轴：通过两个球面球心的直线叫主光轴，简称主轴。
4.光心：透镜的中心，通过这个点的光传播方向不变。
二、透镜对光的作用
1.凸透镜对光有会聚作用。
2.凹透镜对光有发散作用。
透镜对光的作用
练一练：作图是否正确
错误
凸透镜有会聚作用，所以折射光线应该在原线路的内侧。
透镜对光的作用
练一练：作图是否正确
错误
凹透镜有发散作用，所以折射光线应该在原线路的外侧。
焦点和焦距
三、焦点和焦距
焦点
焦点和焦距
三、焦点和焦距
透镜
1.焦点：凸透镜能使跟主光轴平行的光会聚在主
光轴上的一点，这个点叫做凸透镜的焦点。
三、焦点和焦距
2.焦距：焦点到凸透镜光心的距离叫做焦距。
凸透镜两侧各有一个焦点，两侧的两个焦距相等。
焦点和焦距
想一想：
甲乙两个凸透镜的焦距分别为13cm和15cm，哪个凸透镜使光偏折的更明显？
凸透镜的焦距越小，使光偏折的越明显，对光的汇聚能力越强。
学以致用
做一做：
学以致用
用冰点火：
学以致用
作图：
课堂小结
凸透镜 凹透镜
外形
对光的作用
概念 中间厚，边缘薄
中间薄，边缘厚
会聚作用
发散作用
主光轴，光心，焦点，焦距
5.1
透镜 习题巩固
1.如
焦距小的凸透镜使光偏折的更显著。
5.1
透镜 习题巩固
1.如
√
凸透镜有会聚作用，所以折射光线应该在原线路的内侧。
凹透镜有发散作用，所以折射光线应该在原线路的外侧。
×
×
×
5.1
透镜 习题巩固
1.如
折射光线发散，所以是凹透镜。
折射光线发散，所以是凹透镜。
5.1
透镜 习题巩固
1.如
D
厚
会聚
会聚
薄
发散
发散
焦点
5.1
透镜 习题巩固
1.如
