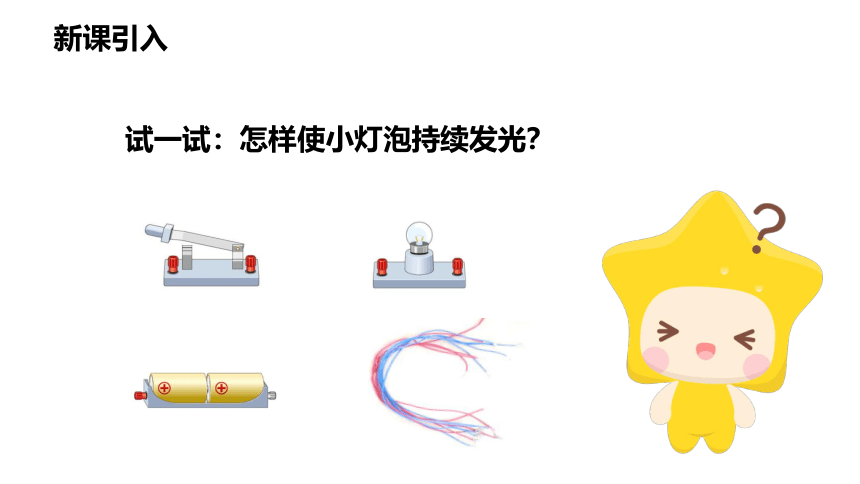

试一试：怎样使小灯泡持续发光？
每天努力一点点，每天进步一点点

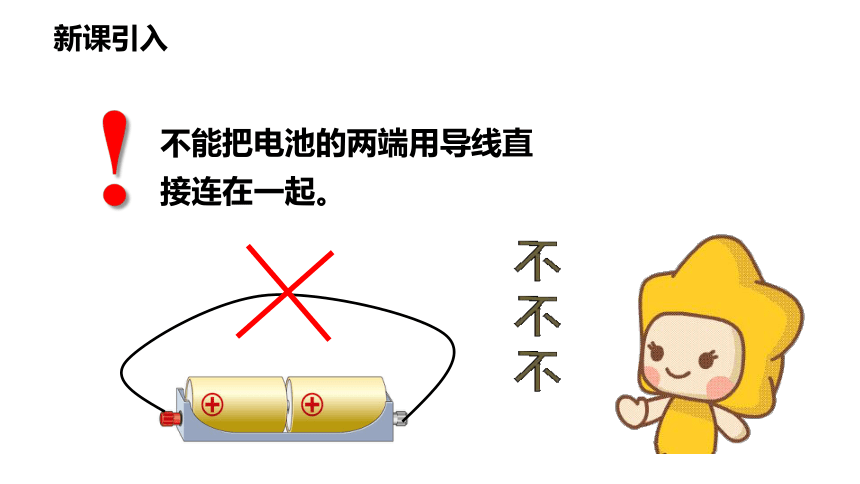

不能把电池的两端用导线直接连在一起。
!
每天努力一点点，每天进步一点点

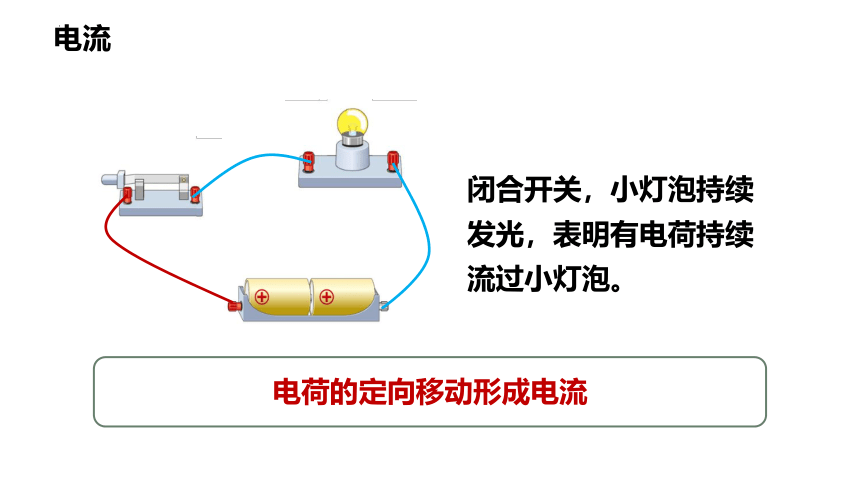

闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
电荷的定向移动形成电流
每天努力一点点，每天进步一点点

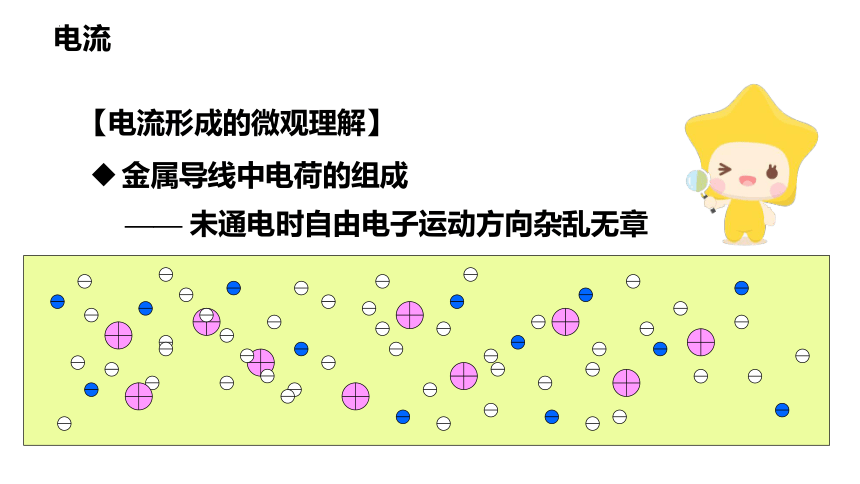

—— 未通电时自由电子运动方向杂乱无章
【电流形成的微观理解】
金属导线中电荷的组成
每天努力一点点，每天进步一点点

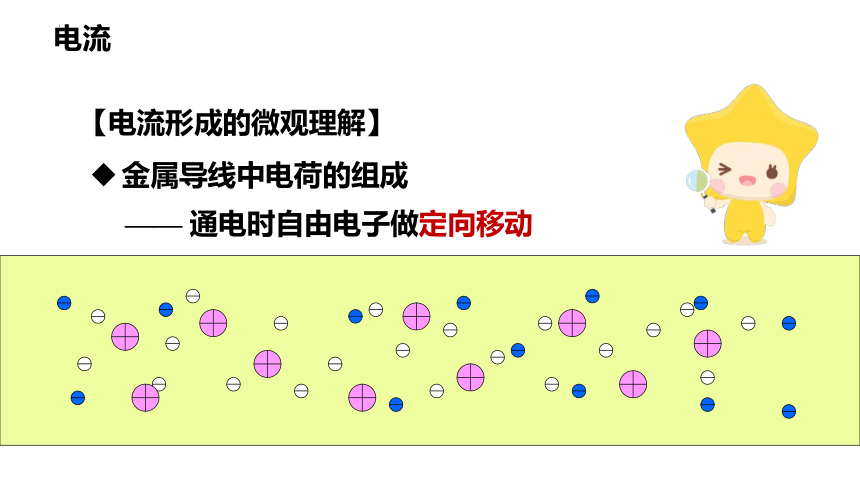

—— 通电时自由电子做定向移动
【电流形成的微观理解】
金属导线中电荷的组成
每天努力一点点，每天进步一点点
【电流的方向】

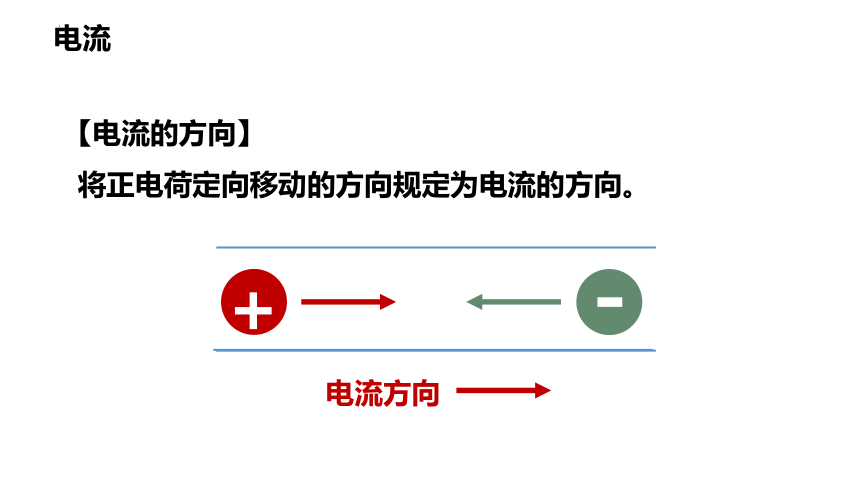

将正电荷定向移动的方向规定为电流的方向。
+
电流方向
-
每天努力一点点，每天进步一点点
【电流的方向】

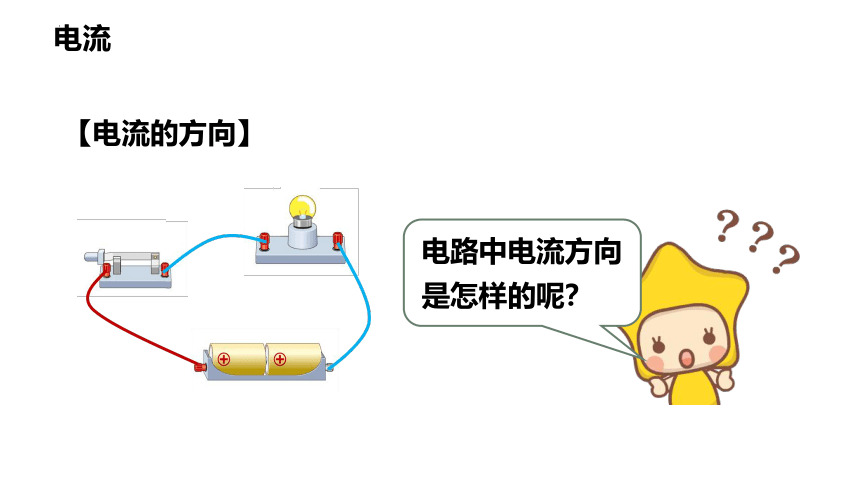

电路中电流方向是怎样的呢？
每天努力一点点，每天进步一点点
【电流的方向】

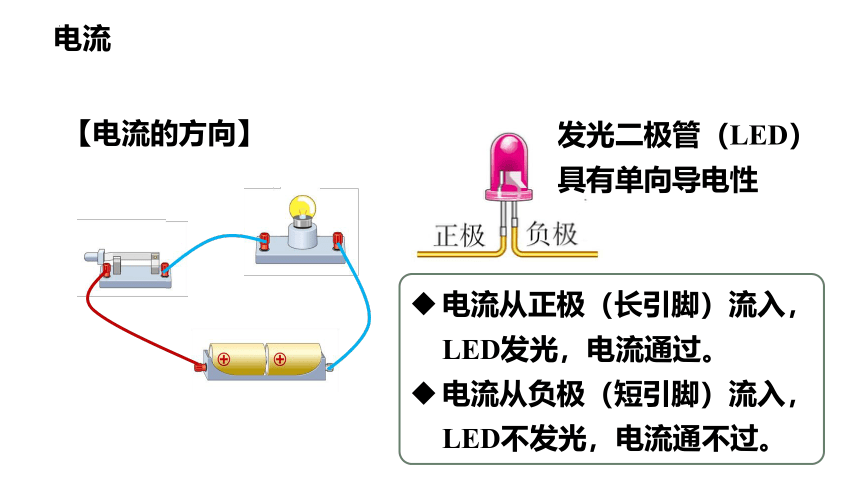

发光二极管（LED）
具有单向导电性
电流从正极（长引脚）流入，LED发光，电流通过。
电流从负极（短引脚）流入，LED不发光，电流通不过。
每天努力一点点，每天进步一点点
【电流的方向】

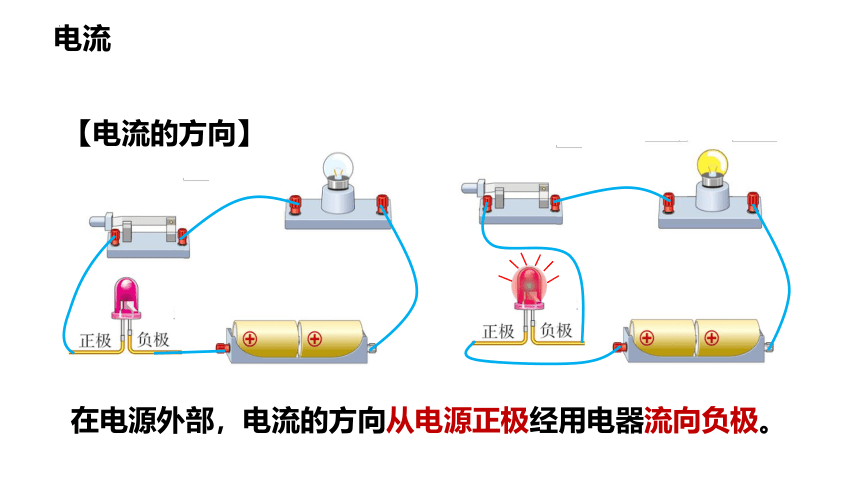

在电源外部，电流的方向从电源正极经用电器流向负极。
每天努力一点点，每天进步一点点
一、电流

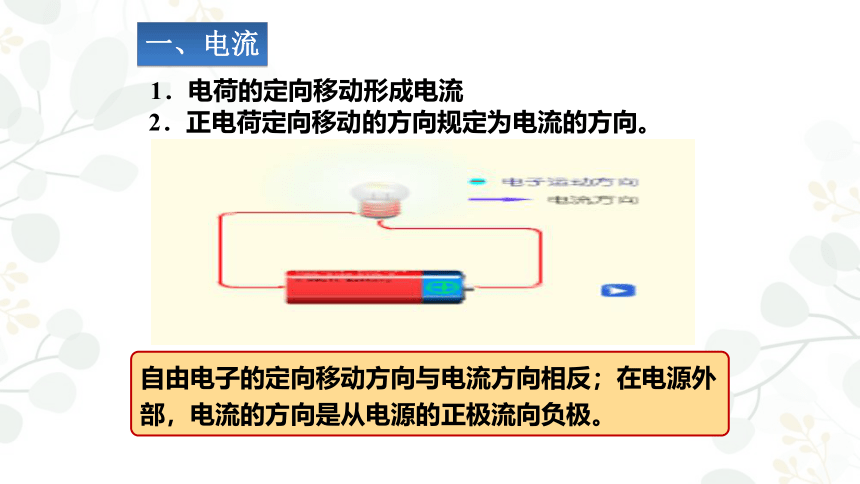

1．电荷的定向移动形成电流
2．正电荷定向移动的方向规定为电流的方向。
自由电子的定向移动方向与电流方向相反；在电源外部，电流的方向是从电源的正极流向负极。
每天努力一点点，每天进步一点点
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
1．电路的组成
二、电路
每天努力一点点，每天进步一点点
电源—提供电能
用电器—消耗电能
开关—控制电路
每天努力一点点，每天进步一点点
如图2，用符号表示电路连接的图，叫做电路图。
图1
图2
三、电路图
每天努力一点点，每天进步一点点
电路图
画电路图的要求：
①要用统一符号表示元件；
②电路图与实物图要对应，符号要布局合理，不能画在拐角处；
③最好呈长方形，导线要横平竖直，画得简洁、整齐。
M
试着画一画以上电路的电路图
每天努力一点点，每天进步一点点
课堂例题
试画出如下所示实物图的电路图。
每天努力一点点，每天进步一点点
课堂例题
试画出如下所示实物图的电路图。
注意两节电池不能画成
每天努力一点点，每天进步一点点
电路状态：通路、断路、短路
通路：正常接通的电路，即用电器能够工作的电路
断路：某处被断开，没有电流通过的电路
短路：用导线将电源正负极相连或用电器被短接的电路
通路
短路
断路
每天努力一点点，每天进步一点点
短路的危害
（1）电源短路：导线不经过用电器直接跟电源两极连接
轻则烧坏电源和导线，重则引起火灾
导致
每天努力一点点，每天进步一点点
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
认识各种用电器
每天努力一点点，每天进步一点点
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
认识各种开关
每天努力一点点，每天进步一点点
实物图与电路图
实物图
电源：
开关：
小灯泡：
电路图
+
－
…
电池组
开关
相交不相接
相交且相接
每天努力一点点，每天进步一点点
流入
流出
流入
流出
连接实物图注意事项：
①、导线不能交叉
③、电流必须从一个接线柱流入，从另一个接线柱流出
②、连接实物图时，必须用平滑的曲线
马上完成动手动脑学物理第1题，第2题
每天努力一点点，每天进步一点点
每天努力一点点，每天进步一点点
画电路图的注意事项：
②、画电路图时，要讲究横平竖直、简单、对称、美观
③、画电路图时，转角处不能够放电路原件
①、画电路图时，严格按原图的元件顺序，从电源正极
开始按电流方向回到负极，依次画出。
每天努力一点点，每天进步一点点
【例】画出如图所示的电路图
每天努力一点点，每天进步一点点
电路的三种状态
在我们平时连接电路时，经常会出现这样的几种情况
1、通路
处处连通的电路
特点：
电路中有电流，
用电器正常工作
每天努力一点点，每天进步一点点
2、断路（开路）
电路中某处发生断开的电路
特点：
电路中没有电流，
用电器不能工作
每天努力一点点，每天进步一点点
3、短路
直接将导线接在电源或用电器两端的电路
特点：
电路中不仅仅有电流，
而且还很大，但是用电器不能工作
坚决不允许电源短路
每天努力一点点，每天进步一点点
【例】
A
