人教版九年级全一册物理上册
15.3 串联和并联

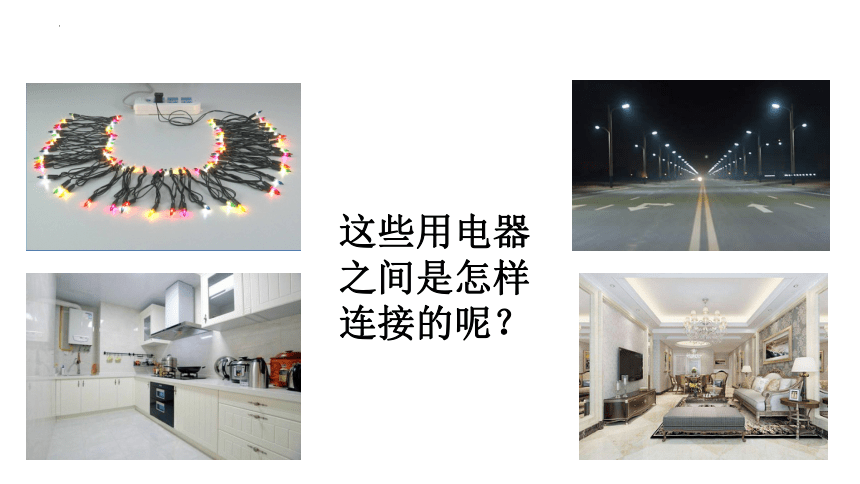

这些用电器之间是怎样连接的呢？

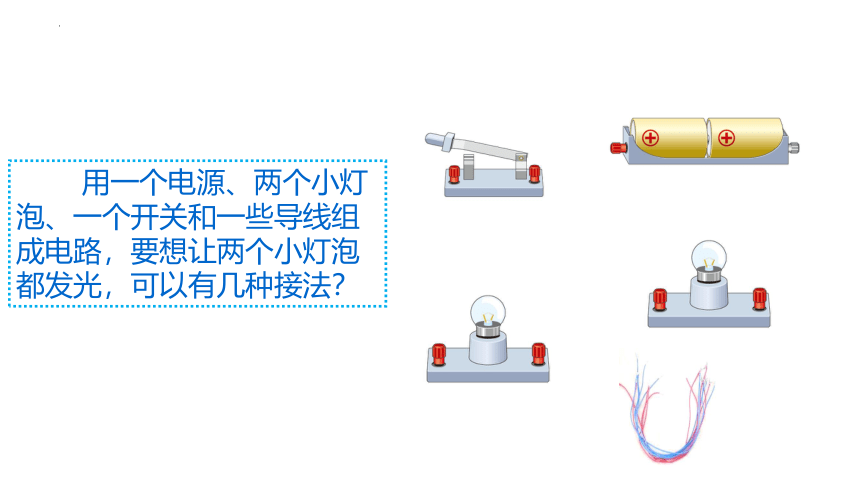

　　 用一个电源、两个小灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
那些杀不死你的，终将使你强大

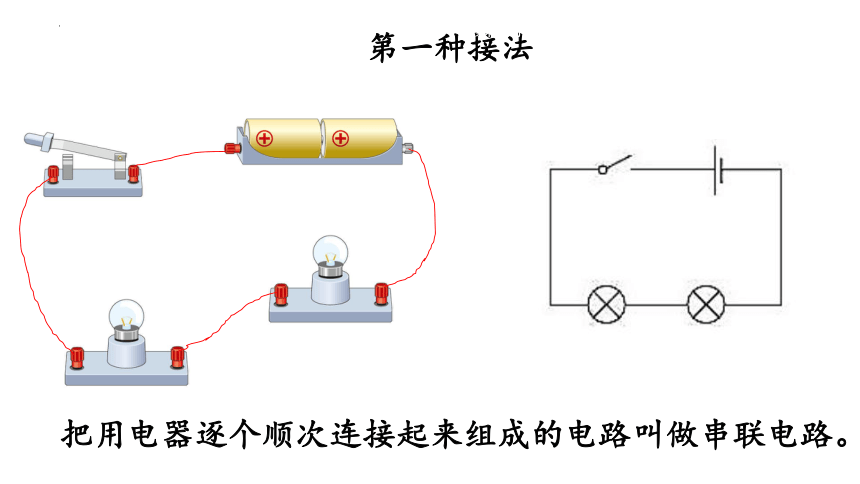

第一种接法
把用电器逐个顺次连接起来组成的电路叫做串联电路。
那些杀不死你的，终将使你强大

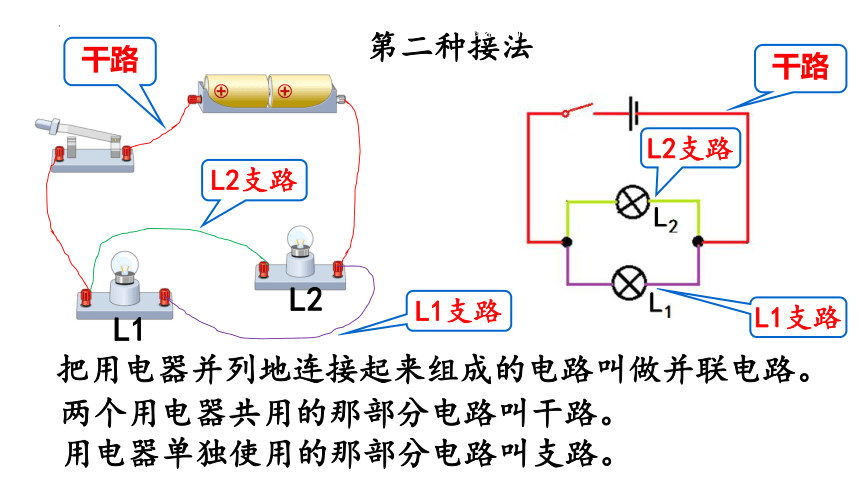

第二种接法
L1
L2
干路
把用电器并列地连接起来组成的电路叫做并联电路。
两个用电器共用的那部分电路叫干路。
用电器单独使用的那部分电路叫支路。
干路
L1支路
L1支路
L2支路
L2支路
那些杀不死你的，终将使你强大

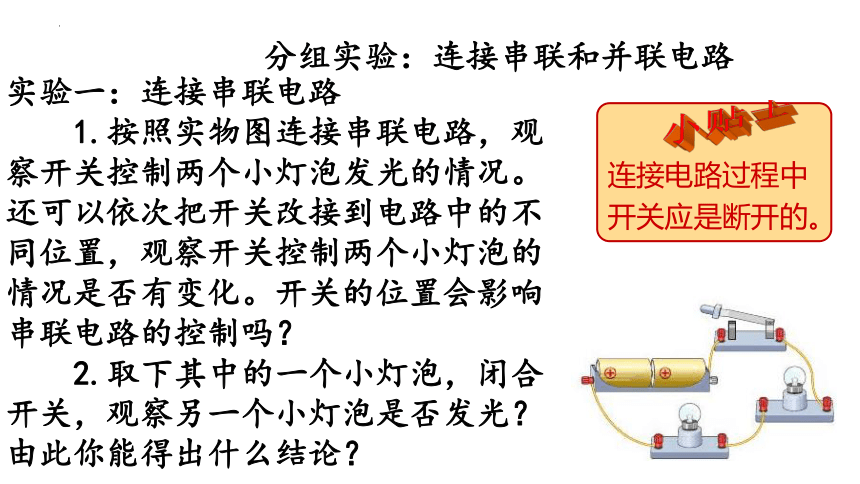

实验一：连接串联电路
1.按照实物图连接串联电路，观
察开关控制两个小灯泡发光的情况。
还可以依次把开关改接到电路中的不
同位置，观察开关控制两个小灯泡的
情况是否有变化。开关的位置会影响
串联电路的控制吗？
2.取下其中的一个小灯泡，闭合
开关，观察另一个小灯泡是否发光？
由此你能得出什么结论？
分组实验：连接串联和并联电路
连接电路过程中开关应是断开的。
小贴士
那些杀不死你的，终将使你强大

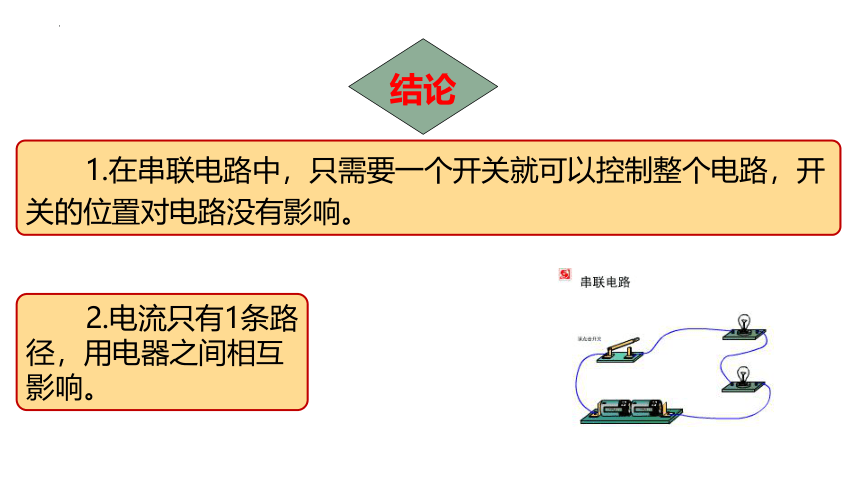

结论
1.在串联电路中，只需要一个开关就可以控制整个电路，开关的位置对电路没有影响。
2.电流只有1条路径，用电器之间相互影响。
那些杀不死你的，终将使你强大

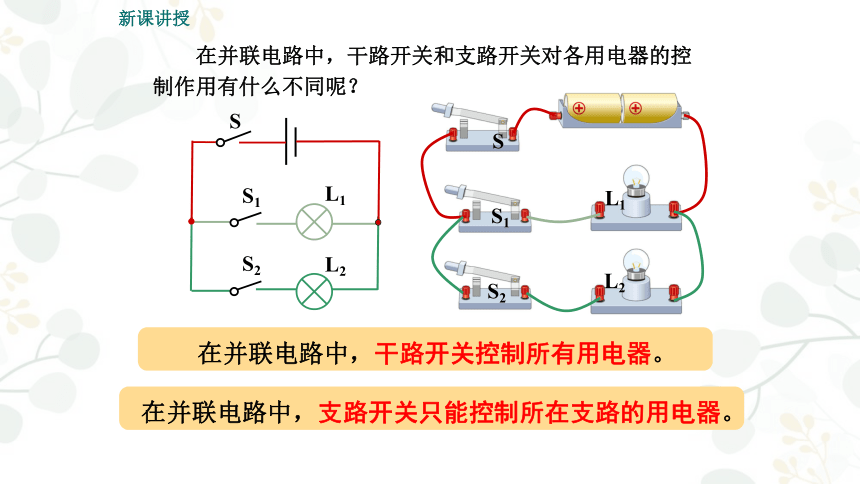

在并联电路中，支路开关只能控制所在支路的用电器。
L2
L1
S1
S2
S
L2
L1
S1
S2
S
　 在并联电路中，干路开关控制所有用电器。
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
新课讲授
那些杀不死你的，终将使你强大

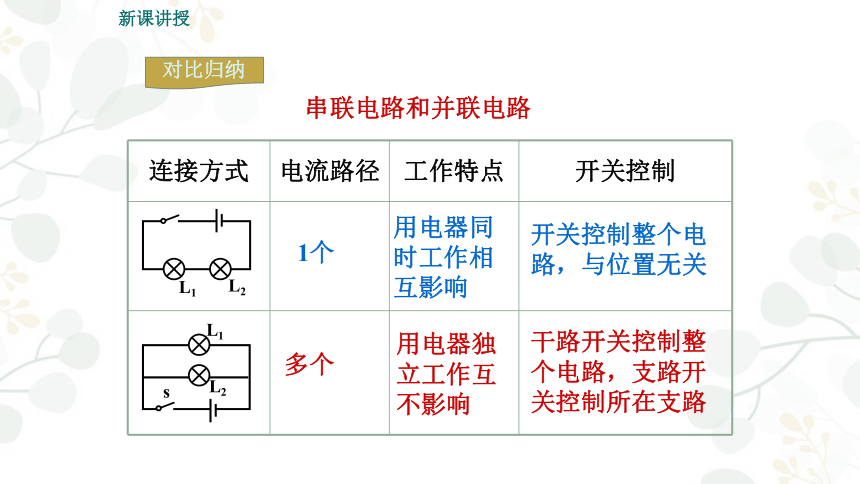

连接方式 电流路径 工作特点 开关控制
1个
用电器独立工作互不影响
开关控制整个电路，与位置无关
多个
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
串联电路和并联电路
L2
L1
L2
L1
s
新课讲授
对比归纳
那些杀不死你的，终将使你强大
观察与思考
家庭电路中，哪些是串联的，哪些是并联的？
生活中的电路
新课讲授
那些杀不死你的，终将使你强大
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
交流与讨论
新课讲授
那些杀不死你的，终将使你强大
　　1．画一个串联电路图（一个开关、两用电器）
画一个并联电路图（三个开关、两用电器）
随堂练习
交流练习
L2
L1
s
L2
L1
s2
s
s1
那些杀不死你的，终将使你强大
摘除法（适用较复杂串并联电路的判断）：
在多个用电器组成的电路中，把其中其它用电器断路（如去掉该用电器），如果剩余用电器不能工作了（如电灯不发光了）则这个电路是串联的。如果其他用电器仍能工作，则这个电路是并联的。该方法的依据是串联电路各元件间相互影响，相互干扰。并联电路各元件相互独立，互不影响。
方法归纳
那些杀不死你的，终将使你强大
L2
L1
S1
S2
S
L2
L1
S1
S2
S
在并联电路中，干路开关控制所有用电器。
在并联电路中，支路开关只能控制所在支路的用电器。
那些杀不死你的，终将使你强大
整个电路
不变
整个电路
所在支路
不同
相互影响
独立工作
串联电路中各用电器的工作__________。
串联电路中开关控制_________，改变开关的位置，控制作用_____。
串联电路电流只有一条路径：
并联电路中各用电器__________。
并联电路中干路上开关控制_________，支路上开关控制_________，开关在干路和支路上的控制作用______。
并联电路电流会有多条路径：
那些杀不死你的，终将使你强大
轻 松 抢 答
并联
街道的路灯，同时亮同时熄灭，是_____连接方式。
那些杀不死你的，终将使你强大
家中的电灯、电风扇、电冰箱、电视机、洗衣机等电器是_____连接的。
并联
轻 松 抢 答
那些杀不死你的，终将使你强大
节日彩灯“满天星”由许多串小彩灯组成，不亮时是一串都不亮。那么这一串内各个彩灯是_____连接的，串与串之间是_____连接的。
串联
并联
轻 松 抢 答
那些杀不死你的，终将使你强大
1、探究“在一个串联电路和并联电路中，开关位置的不同对电路的影响”
2、小组同学交流讨论，设计出实验，连接电路
你来设计
串联电路 并联电路
电路图
概念
电流路径特点
用电器之间的关系及开关特点
各元件依次连接起来的电路
把各元件两端（并列）连接起来的电路
干路
支路
只有一条
两条或两条以上
互相影响，不能独立工作，开关控制整个电路，与位置无关
互不影响，能独立工作，干路开关控制整个电路，支路开关只控制这一条支路
那些杀不死你的，终将使你强大
课后作业
教材43页习题1、2
教材44页习题3
