网络应用
项目二
2.2 任务二：配置网络

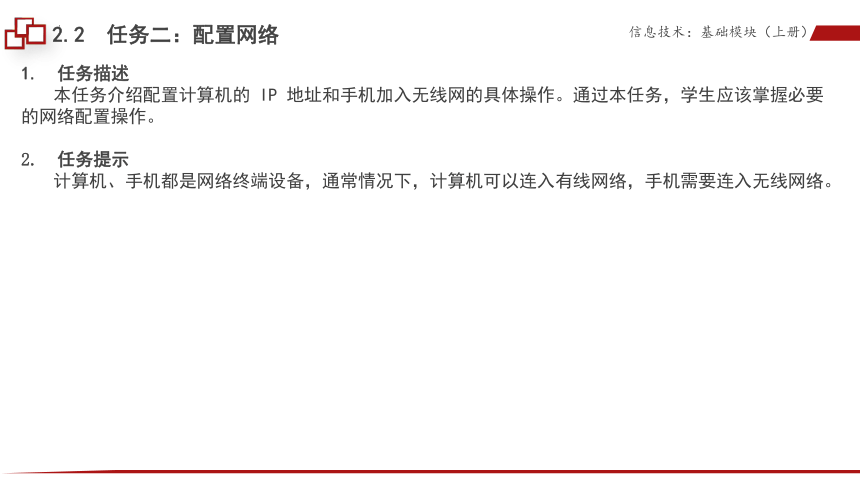

1. 任务描述
本任务介绍配置计算机的 IP 地址和手机加入无线网的具体操作。通过本任务，学生应该掌握必要的网络配置操作。
2. 任务提示
计算机、手机都是网络终端设备，通常情况下，计算机可以连入有线网络，手机需要连入无线网络。
信息技术：基础模块（上册）
2.2 任务二：配置网络
3. 任务完成
本任务介绍配置计算机的 IP 地址和手机加入无线网的具体操作。通过本任务，学生应该掌握必要的网络配置操作。

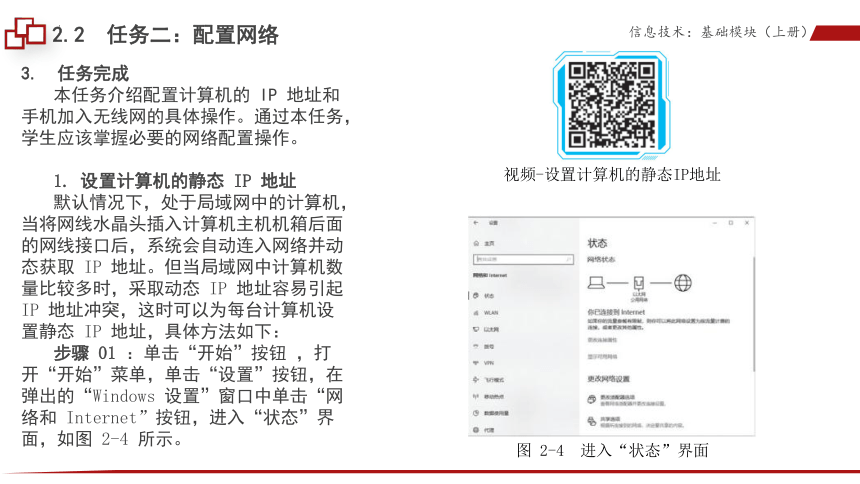

1. 设置计算机的静态 IP 地址
默认情况下，处于局域网中的计算机，当将网线水晶头插入计算机主机机箱后面的网线接口后，系统会自动连入网络并动态获取 IP 地址。但当局域网中计算机数量比较多时，采取动态 IP 地址容易引起 IP 地址冲突，这时可以为每台计算机设置静态 IP 地址，具体方法如下：
步骤 01 ：单击“开始”按钮 ，打开“开始”菜单，单击“设置”按钮，在弹出的“Windows 设置”窗口中单击“网络和 Internet”按钮，进入“状态”界面，如图 2-4 所示。
信息技术：基础模块（上册）
图 2-4　进入“状态”界面
视频-设置计算机的静态IP地址
2.2 任务二：配置网络
3. 任务完成
1. 设置计算机的静态 IP 地址

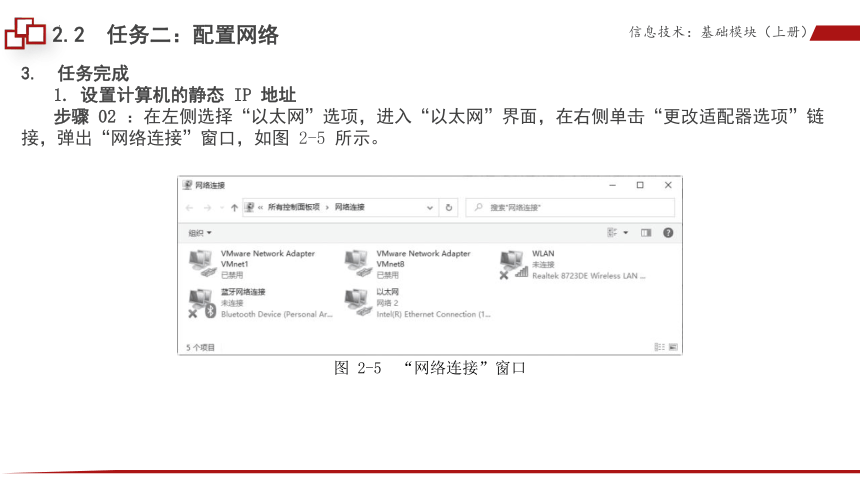

步骤 02 ：在左侧选择“以太网”选项，进入“以太网”界面，在右侧单击“更改适配器选项”链接，弹出“网络连接”窗口，如图 2-5 所示。
信息技术：基础模块（上册）
图 2-5　“网络连接”窗口
2.2 任务二：配置网络
3. 任务完成
1. 设置计算机的静态 IP 地址

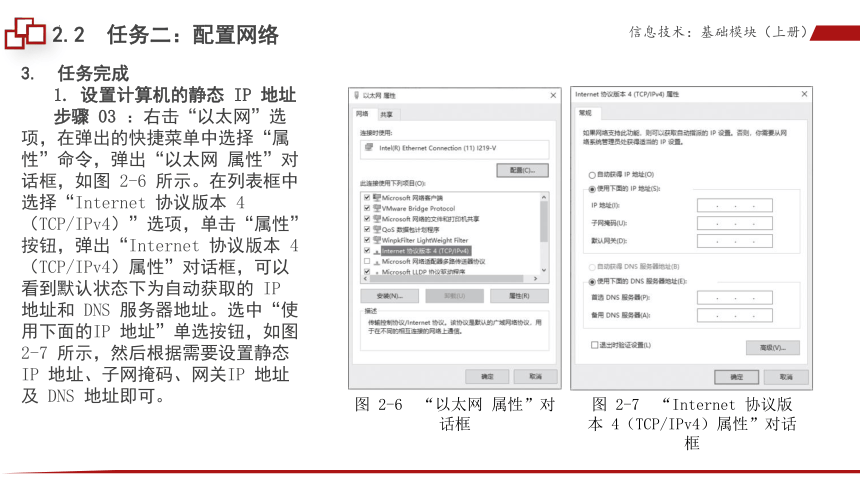

步骤 03 ：右击“以太网”选项，在弹出的快捷菜单中选择“属性”命令，弹出“以太网 属性”对话框，如图 2-6 所示。在列表框中选择“Internet 协议版本 4（TCP/IPv4）”选项，单击“属性”按钮，弹出“Internet 协议版本 4（TCP/IPv4）属性”对话框，可以看到默认状态下为自动获取的 IP 地址和 DNS 服务器地址。选中“使用下面的IP 地址”单选按钮，如图 2-7 所示，然后根据需要设置静态 IP 地址、子网掩码、网关IP 地址及 DNS 地址即可。
信息技术：基础模块（上册）
图 2-6　“以太网 属性”对话框
图 2-7　“Internet 协议版本 4（TCP/IPv4）属性”对话框
2.2 任务二：配置网络
3. 任务完成
2. 手机连入无线网
当我们身处无线局域网络中时，就可以不使用手机流量了。那么，手机该如何连入无线网呢？此处以 A 手机为例进行介绍。

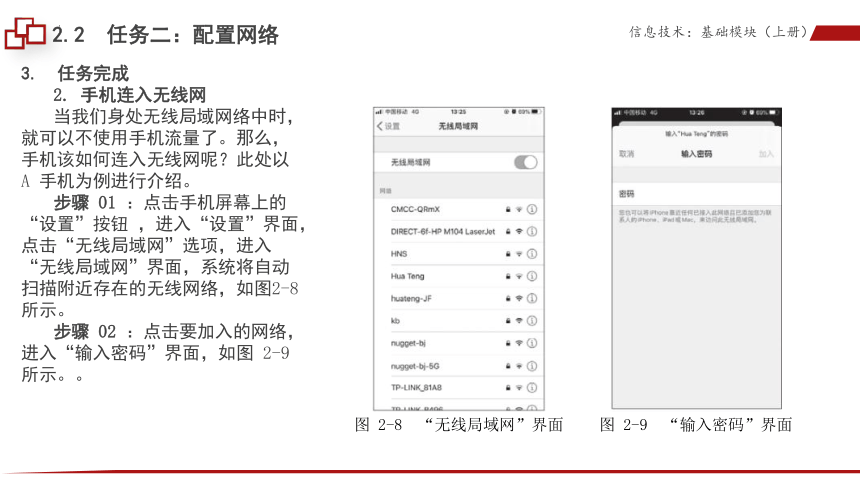

步骤 01 ：点击手机屏幕上的“设置”按钮 ，进入“设置”界面，点击“无线局域网”选项，进入“无线局域网”界面，系统将自动扫描附近存在的无线网络，如图2-8所示。
步骤 02 ：点击要加入的网络，进入“输入密码”界面，如图 2-9 所示。。
信息技术：基础模块（上册）
图 2-8　“无线局域网”界面
图 2-9　“输入密码”界面
2.2 任务二：配置网络
3. 任务完成
2. 手机连入无线网

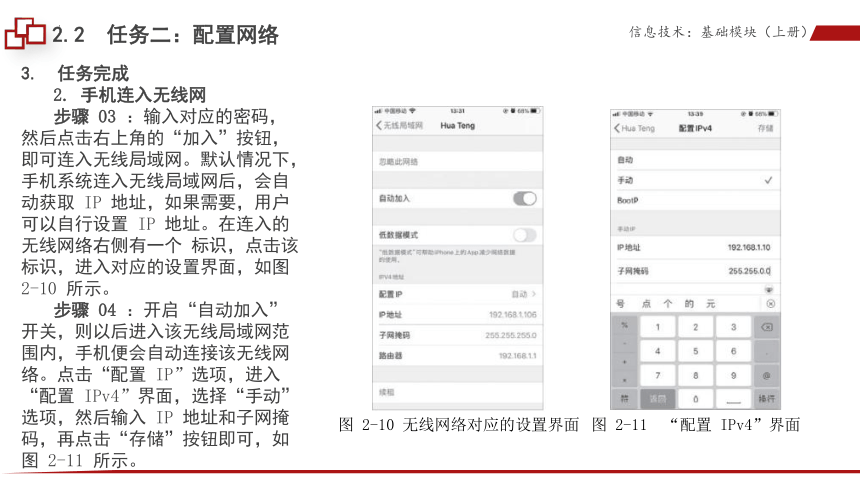

步骤 03 ：输入对应的密码，然后点击右上角的“加入”按钮，即可连入无线局域网。默认情况下，手机系统连入无线局域网后，会自动获取 IP 地址，如果需要，用户可以自行设置 IP 地址。在连入的无线网络右侧有一个 标识，点击该标识，进入对应的设置界面，如图 2-10 所示。
步骤 04 ：开启“自动加入”开关，则以后进入该无线局域网范围内，手机便会自动连接该无线网络。点击“配置 IP”选项，进入“配置 IPv4”界面，选择“手动”选项，然后输入 IP 地址和子网掩码，再点击“存储”按钮即可，如图 2-11 所示。
信息技术：基础模块（上册）
图 2-10 无线网络对应的设置界面
图 2-11　“配置 IPv4”界面
2.2 任务二：配置网络
4. 必备知识
一、常见网络设备的类型和功能

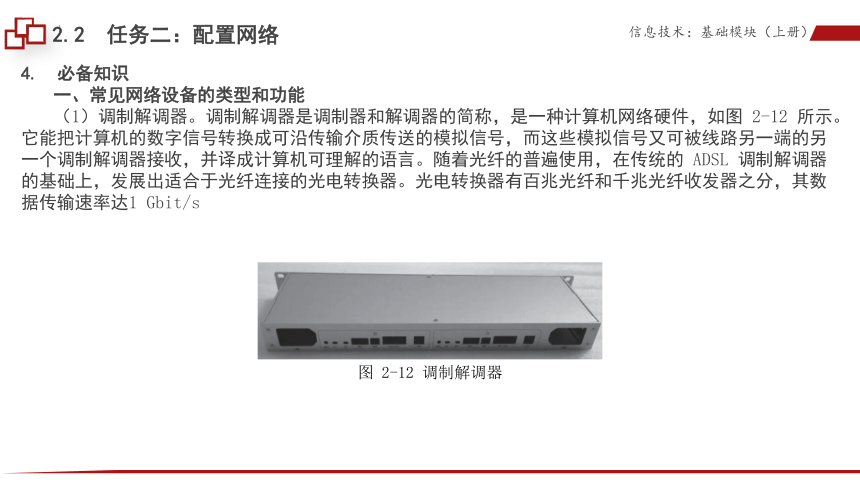

（1）调制解调器。调制解调器是调制器和解调器的简称，是一种计算机网络硬件，如图 2-12 所示。它能把计算机的数字信号转换成可沿传输介质传送的模拟信号，而这些模拟信号又可被线路另一端的另一个调制解调器接收，并译成计算机可理解的语言。随着光纤的普遍使用，在传统的 ADSL 调制解调器的基础上，发展出适合于光纤连接的光电转换器。光电转换器有百兆光纤和千兆光纤收发器之分，其数据传输速率达1 Gbit/s
信息技术：基础模块（上册）
图 2-12 调制解调器
2.2 任务二：配置网络
4. 必备知识
一、常见网络设备的类型和功能
（2）网卡（network interface card，NIC）。每台计算机上都必须安装网卡，网卡是计算机联网所需的基本部件。它一方面连接计算机，另一方面连接局域网中的传输介质。网卡完成物理层和数据链路层的大部分功能，包括网卡与传输介质的物理连接、介质访问控制、数据帧的拆装、帧的发送与接收、错误校验、数据信号的编 / 解码、数据的串 / 并行转换等功能。在网卡的存储器中保存了一个全球唯一的网络节点地址，这个地址称为介质访问控制（medium access control，MAC）地址，又称为硬件地址或网卡物理地址。
（3）交换机。交换机是一种网络集中设备，如图 2-13 所示。它是用来集中连接其他网络的，这里的“交换”是指对集线器的共享工作模式的改进。交换机可以把网络分段，通过对照 MAC 地址表，只允许必要的网络流量通过。
信息技术：基础模块（上册）
图 2-13 交换机
2.2 任务二：配置网络
4. 必备知识
一、常见网络设备的类型和功能
（4）路由器。路由器是将一个网络（一般为局域网）接入另一个网络或实现网络互联的必选设备，如图 2-14 所示。其主要功能是实现不同类型网络之间的数据翻译，使一种类型的网络（如以太网）能读懂另一种类型的网络（如令牌环网）发送过来的数据。路由器用于连接网络层、数据链路层、物理层。路由器必须具有路由选择和数据转发两个基本功能。
（5）中继器。中继器是局域网环境下用来延长网络传输距离的网络互联设备，作用在 OSI 参考模型的物理层。中继器对在线路上的信号具有放大再生的功能，用于扩展局域网网段的长度（仅用于连接相同的局域网网段）。
信息技术：基础模块（上册）
图 2-14 路由器
2.2 任务二：配置网络
拓展训练：
学校中的计算机网络是一个典型的局域网，通常会由不同的子网组成，一个计算机教室通常也会配置成一个独立的局域网。
1. 观察学校中的计算机网络
以计算机教室为例，可以看到所有计算机的网线都连接到机柜内的交换机上，由于单个交换机的接口小于计算机的数量，需要把 3 个交换机进行级联。楼层和校园的网络连接方式与计算机教室的类似，需要有响应的交换机。在学校的网络中心会有整个学校的中心交换机、路由器、硬件防火墙等网络设备。
2. 观察交换机
观察交换机的外壳，可以获得交换机的一些信息。观察学校机房中的交换机，填写以下信息。
（1）观察到的交换机型号为（ ），接口数为（ ）。
（2）查询到同一种交换机的接口速率为（ ）。
3. 观察路由器
仔细观察路由器的外壳，可以获得路由器的一些信息。观察学校机房中的路由器，填写以下信息。
（1）观察到的路由器型号为（ ），接口数为（ ）。
（2）查询到同一种路由器的接口速率为（ ）。
信息技术：基础模块（上册）
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
1. 设置有线连接
若使用的台式计算机中没有安装无线网卡，则需要使用网线连接才能在计算机中连接互联网。设置有线连接的具体操作如下：
（1）将光纤线的一端插入 Modem 的 LINE 接口，将网线的一端插入 Modem 的LAN 接口，然后连接 Modem 的电源线。
（2）准备好宽带路由器，找到其他广域网接口和电源接口。
（3）将与 Modem 连接的一端网线插入路由器的 WAN 接口，并接通路由器的电源。
（4）将网线一端插入路由器的 LAN 接口。
（5）将网线的另一端插入计算机主机上的网卡接口，如图 2-15 所示。
信息技术：基础模块（上册）
图 2-15　设置有线连接
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
2. 配置路由器
将路由器连接到宽带后，还需要在计算机中进行设置，才能实现共享上网，为了防止他人蹭网，可对路由器设置密码，其具体操作如下：
（1）完成硬件搭建后，启动浏览器，在地址栏中输入“192.168.1.1”，按Enter键，进入“无线路由器”界面。在“请输入管理员密码”文本框中输入密码，单击“确认”按钮。
（2）进入“无线宽带路由器”设置页面，在左侧的列表框中选择“设置向导”选项，进入“设置向导”界面，在右侧的“设置向导 - 开始”对话框中单击“下一步”按钮，如图 2-16 所示。
信息技术：基础模块（上册）
图 2-16　单击“下一步”按钮
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
2. 配置路由器
（3）弹出“设置向导 - 以太网接入方式”对话框，选中“PPPoE（DSL 虚拟拨号）”单选按钮，单击“下一步”按钮，如图 2-17 所示。
信息技术：基础模块（上册）
图 2-17　设置以太网接入方式
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
2. 配置路由器
（4）弹出“设置向导 -PPPoE”对话框，依次输入相应的用户名和密码，单击“下一步”按钮，如图 2-18 所示。
信息技术：基础模块（上册）
图 2-18　输入用户名和密码
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
2. 配置路由器
（5）弹出“设置向导 - 无线”对话框，设置无线密码，单击“下一步”按钮，如图 2-19 所示。
（6）弹出“设置向导 - 保存”对话框，提示用户设置向导已完成，单击“保存”按钮即可。
信息技术：基础模块（上册）
图 2-19　设置无线密码
2.2 任务二：配置网络
4. 必备知识
二、网络的连接与基本设置
3. 计算机连接无线网络
在信息化高度发达的今天，无线网络已经成为网络发展的主流方式，具有不受地域限制、无须进行布线设计等优点。由于智能手机等移动设备可以通过无线网络连接，因此，无线网络非常适合家庭使用。连接无线网络的具体操作如下：
单击任务栏中的网络图表，在弹出的对话框中会显示无线网络的列表，单击需要连接的网络名称，在展开项中单击“连接”按钮，如图 2-20 所示。在“输入网络安全密钥”文本框中输入无线网络密码，单击“下一步”按钮，即可开始连接网络，如图 2-21 所示。
信息技术：基础模块（上册）
图 2-20　单击“连接”按钮
图 2-21　输入无线网络密码
2.2 任务二：配置网络
4. 必备知识
三、网络故障的判断与排除
网络故障是指网络因为某些原因而不能正常、有效地工作，或者网络连接出现中断。
1. 网络故障产生的主要原因
（1）网络链路问题。网络链路是故障发生后首先应当考虑的因素。链路问题通常与网卡、跳线、信息插座、网线、交换机等设备和通信介质有关。
（2）配置文件和配置选项问题。所有的交换机和路由器都有配置文件，所有的服务器、计算机都有配置选项。配置文件和配置选项设置不当，同样会导致网络故障。
（3）网络协议问题。网络协议问题是由网络协议的安装或配置错误导致的。
（4）网络服务问题。网络服务问题主要包括三方面，即服务器硬件故障、网络操作系统故障和网络服务故障。
信息技术：基础模块（上册）
2.2 任务二：配置网络
4. 必备知识
三、网络故障的判断与排除
2. 网络故障的诊断方法
（1）试错法。试错法是一种通过不断地试探、推测而得出故障原因的方法。当计算机网络出现故障时，先不要急于下结论，而应该试着采用一种措施，查看是否能解决问题，如果问题没有得到解决，就继续尝试其他的措施，直到问题得到解决为止。
（2）参照法。参照法是一种可以比较快速解决网络故障的方法，它并不需要处理人员懂很多的网络知识或具有很多的网络故障排除经验，但前提是只有在故障设备与正常工作设备相近的情况下才可以使用该方法。
（3）替换法。替换法是一种常用的网络检测与维护方法。采用该方法，网络管理员必须明确导致故障发生的原因，并且有正常的设备可供选择。这种方法的最大困难在于确定产生故障的原因，并且只有在发生故障的组件存在缺陷的情况下此方法才有效。
信息技术：基础模块（上册）
2.2 任务二：配置网络
4. 必备知识
三、网络故障的判断与排除
3. 网络硬件故障检测工具
（1）网络测试仪。网络测试仪（图 2-22）通常也称专业网络测试仪或网络监测仪，是一种可以检测 OSI 参考模型定义的物理层、数据链路层、网络层运行状况的便携可视的智能监测设备，主要适用于局域网故障检测、维护和综合布线施工。
（2）数字万用表。数字万用表（图 2-23）是一种多用途电子测量仪器，一般包括安培计、电压表、欧姆计的功能，有时也称为万用计、多用计、多用电表或三用电表。数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置。
（3）超五类线缆分析仪。超五类线缆分析仪（图 2-24）既可以测试超五类双绞线线缆，也可以测试单 / 多模光纤。
信息技术：基础模块（上册）
图 2-22　网络测试仪
图 2-23　数字万用表
图 2-24　超五类线缆分析仪
2.2 任务二：配置网络
4. 必备知识
三、网络故障的判断与排除
4. 网络故障检测常用命令
（1）ipconfi g 命令。ipconfi g 命令用于显示所有当前的 TCP/IP 网络配置信息，其语法格式如下：
ipconfi g [/ ][/all][…]
主要参数说明如下：
① / ：查看 ipconfi g 命令的所有参数及格式。
② /all：显示所有适配器的完整 TCP/IP 信息，若无该参数，则只显示 IP 地址、子网掩码和默认网关值。
（2）ping 命令。ping 命令是 Internet 包探索器，用于测试网络连接，它的原理是发送一个 ICMP 回声请求给目的地，并报告是否收到所希望的 ICMP 回声应答。ping 命令的语法格式如下：
ping [-t][-l size][-a][…] 目的 IP 地址
主要参数说明如下：
① -t：不间断地 ping 指定的目的节点，直到按快捷键 Ctrl+C 终止。
② -l size：发送指定数据量的 ECHO 数据包，默认为 32 字节，可指定最大为65 500 字节。
③ -a：将地址解析为计算机 NetBIOS 名。
④若不带任何参数和目的IP地址，输入ping命令，将提示该命令的所有参数和格式。
信息技术：基础模块（上册）
2.2 任务二：配置网络
4. 必备知识
三、网络故障的判断与排除
4. 网络故障检测常用命令
（3）tracert 命令。tracert 命令是路由跟踪命令，用于确定 IP 数据包访问目标所采取的路径。tracert 命令的语法格式如下：
tracert 目标主机的名称或 IP 地址在命令行窗口输入 tracert，不带目标地址和任何参数，将显示该命令的所有参数和格式。
（4）netstat 命令。netstat 命令可以显示路由表、实际的网络连接及每个网络接口设备的状态信息，一般用于检验本机各端口的网络连接情况，可以让用户得知目前有哪些网络连接正在运作。netstat 命令的语法格式如下：
netstat [ ][-a][-e][-n][-p proto][-r][…]
主要参数说明如下：
① ：显示所有参数信息。
② -a：显示所有连接和监听端口。
③ -e：显示以太网统计信息。
④ -n：以数字形式显示地址和端口号。
⑤ -p proto：显示由 proto 指定的协议的连接，proto 可以是 TCP、UDP、TCPv6 或UDPv6 之一。
⑥ -r：显示路由表。
信息技术：基础模块（上册）
2.2 任务二：配置网络
实践体验：
（1）打开命令提示符窗口，分别执行“ping www.”和“ping 127.0.0.0”命令，观察两条命令的执行结果有什么不同，分析执行结果分别代表什么意思，以及为什么会产生这样的结果。
（2）试想一下，如果手机中没有SIM卡，手机可以连入无线网络吗？
（3）尝试用手机连入机房中的无线网络，并将IP地址设置成固定IP地址。
