资源简介

(共22张PPT)
川教版（2019） 信息技术（八年级下册）
第二单元 我的三星堆文创作品
2.2 制作文创作品（第2课时）
一
学习目标
1、掌握投影曲线工具、浮雕工具的使用
2、掌握渲染和保存功能
3、了解三维作品的切片、打印和后期调整优化
二
新课讲解
确定项目
分析问题
设计方案
实施项目

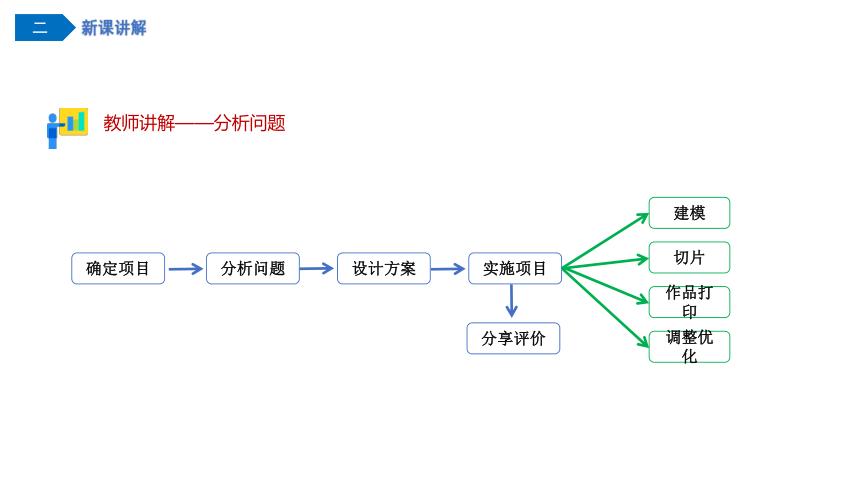

教师讲解——分析问题
建模
切片
作品打印
调整优化
分享评价
二
新课讲解

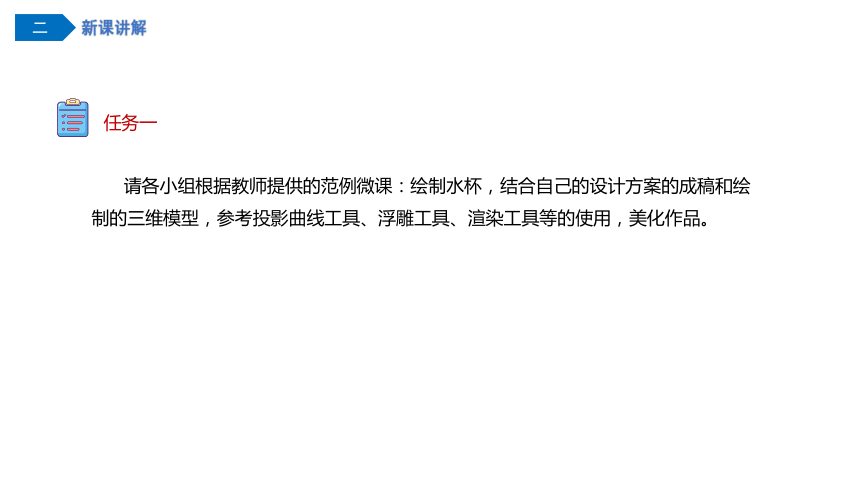

任务一
请各小组根据教师提供的范例微课：绘制水杯，结合自己的设计方案的成稿和绘制的三维模型，参考投影曲线工具、浮雕工具、渲染工具等的使用，美化作品。
二
新课讲解

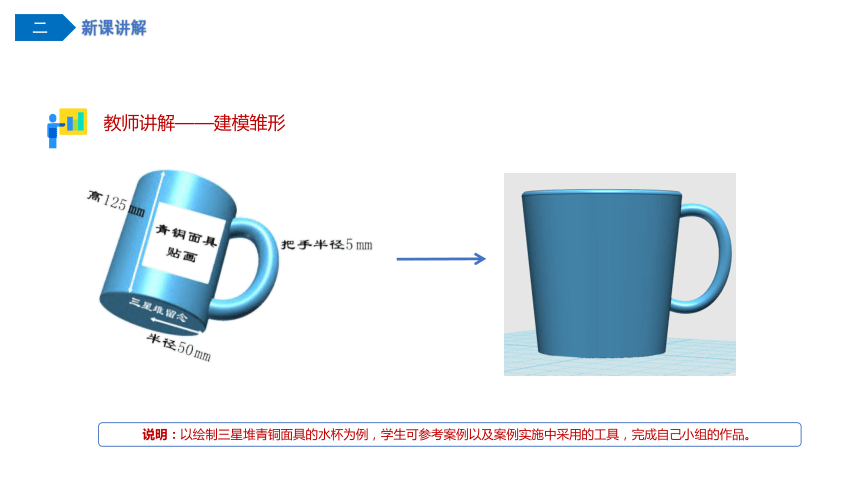

教师讲解——建模雏形
说明：以绘制三星堆青铜面具的水杯为例，学生可参考案例以及案例实施中采用的工具，完成自己小组的作品。
二
新课讲解
教师讲解——建模→构建杯体模型→投影曲线绘制文字→预制文字操作
第一步：选择“草图绘制”命令
第二步：选择“预制文字”工具
注意：文字所在平面和杯底平面平行，便于后期投影
二
新课讲解

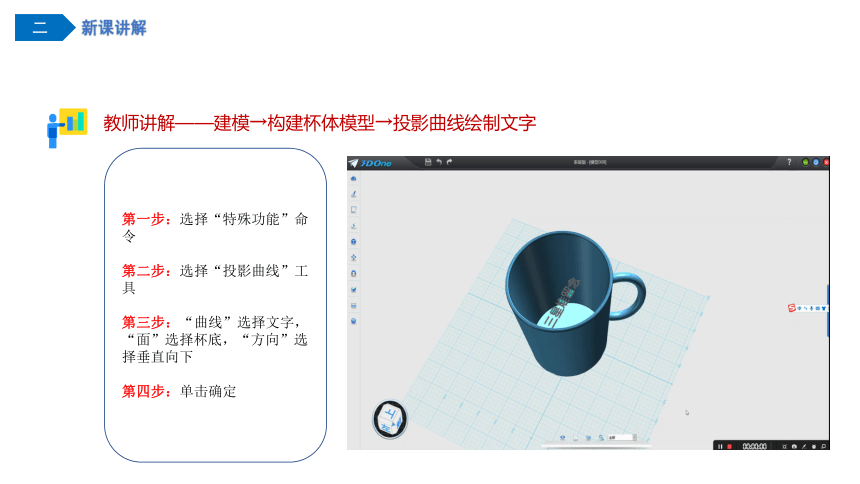

教师讲解——建模→构建杯体模型→投影曲线绘制文字
第一步：选择“特殊功能”命令
第二步：选择“投影曲线”工具
第三步：“曲线”选择文字，“面”选择杯底，“方向”选择垂直向下
第四步：单击确定
二
新课讲解

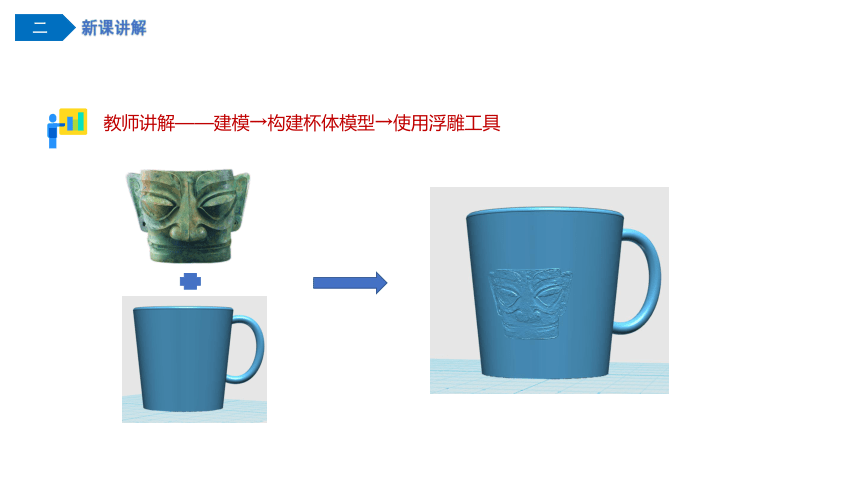

教师讲解——建模→构建杯体模型→使用浮雕工具
二
新课讲解

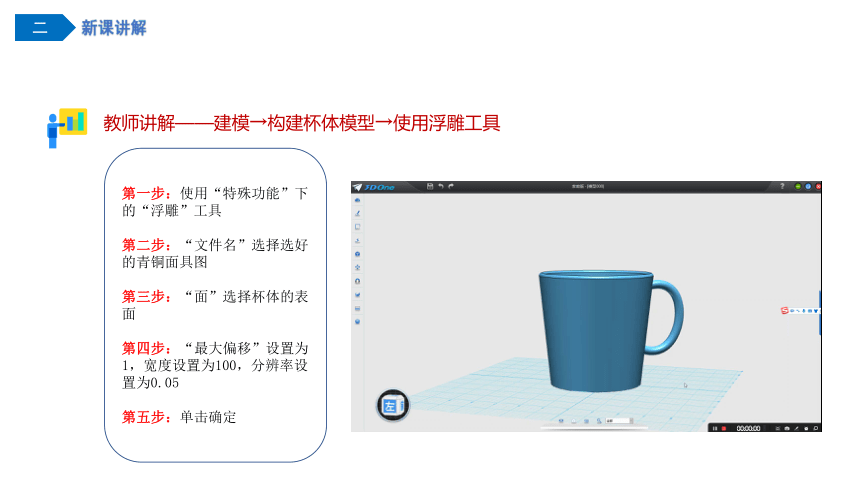

教师讲解——建模→构建杯体模型→使用浮雕工具
第一步：使用“特殊功能”下的“浮雕”工具
第二步：“文件名”选择选好的青铜面具图
第三步：“面”选择杯体的表面
第四步：“最大偏移”设置为1，宽度设置为100，分辨率设置为0.05
第五步：单击确定
二
新课讲解
教师讲解——建模→构建杯体模型→渲染
第一步：使用“材质渲染”
第二步：“实体”选择需要着色的部分
第三步：选择“颜色”和透明度的属性值
第四步：单击确定
二
新课讲解
教师讲解——建模→保存文件
3D One软件默认保存文件扩展名为“Zl”，设计文件可以被软件调 用多次并修改，如果需要打印成实物，必须导出为“.stl”格式。
二
新课讲解
教师讲解——切片
软件设计参数如下图所示：
第一步：读入STL模型
第二步：调节参数
第三步：打印\输出GCode
三
课堂小结
课外拓展1——鱼骨造型牙膏挤出器设计
抽象
三维模型
三
课堂小结
课外拓展1——鱼骨造型牙膏挤出器设计
构建鱼体模型
模型细节处理
三
课堂小结
课外拓展1——鱼骨造型牙膏挤出器设计
拉伸成体
三
课堂小结
课外拓展2——太阳轮摆件的模型设计
抽象
三维模型
三
课堂小结
课外拓展2——太阳轮摆件的模型设计
结合运用球体、圆球体、圆柱体、椭球体以及“移动”工具，完成太阳轮摆件的组合
三
课堂小结
课外拓展3——青铜器金面具扇模型设计
抽象
三维模型
三
课堂小结
课外拓展3——青铜器金面具扇模型设计
绘制左半边面具
综合运用“通过点绘曲线”、“直线”和“圆弧”等工具绘制左半边面具
三
课堂小结
课外拓展3——青铜器金面具扇模型设计
绘制右半边面具
1、使用“直线”工具绘制一条直线
2、用“镜像”工具完成右半边面具的制作
三
课堂小结
课外拓展3——青铜器金面具扇模型设计
绘制扇柄并拉伸成扇子
1、通过拉伸形成扇子
2、同理可以构造出扇柄
四
课堂小结
小结
请各小组根据本节课了解到的思维导图的使用方法，使用思维导图的方式总结本节课的知识。
