通用技术·技术与设计1
复习巩固：方案的构思过程
设计任何产品都应综合考虑产品本身、使用者和使用环境，即物、人、环境三方面因素。
标准件是指按照国家标准或行业标准的技术要求批量生产的具有通用性的零部件，使用标准件既可以简化制作过程，又能实现通用通换。
方案的构思是指在调查研究和设计分析的基础上，通过思考将客观存在的各要素按照一定的规律架构起来并整体呈现的思维过程，其中包括比较、权衡、细化等步骤。
4.3 常用的构思方法
4.3.1 形态分析法
通用技术·技术与设计1
形态
形态，指事物存在的样貌，或在一定条件下的表现形式。形态可以把握，可以感知，或者可以理解。
乔木
灌木
草本
通用技术·技术与设计1
形态

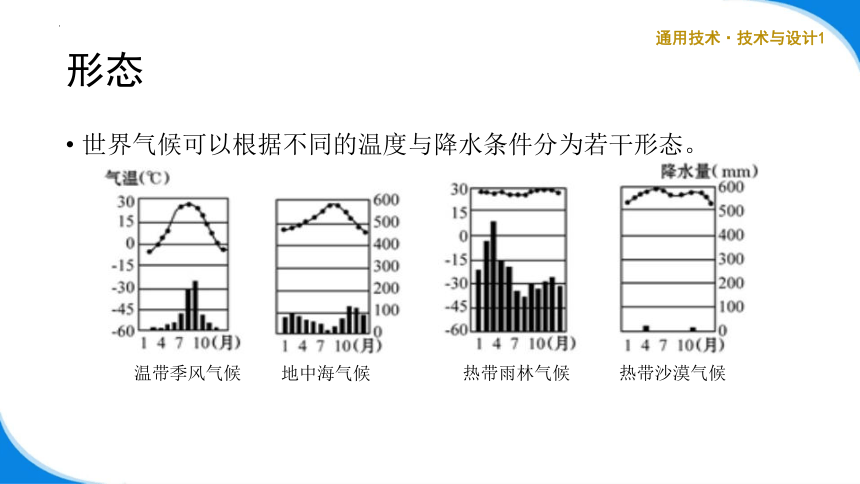

世界气候可以根据不同的温度与降水条件分为若干形态。
温带季风气候
地中海气候
热带雨林气候
热带沙漠气候
通用技术·技术与设计1
形态
设计产品也有形态的差异。
椭圆桌面
矩形桌面
圆形桌面
通用技术·技术与设计1
形态分析法
形态分析，是指从整体的思想出发来看待事物，把事物看成是几个功能部分的集合，然后把整体拆成几个功能部分，分别找出能够实现每一部分功能的所有方法，最后再将这些方法进行重新组合，根据分析评价结果最终形成多种设计方案。
设计需要
外形
光源
开关
......
分解
分析
汇总
设计方案
通用技术·技术与设计1

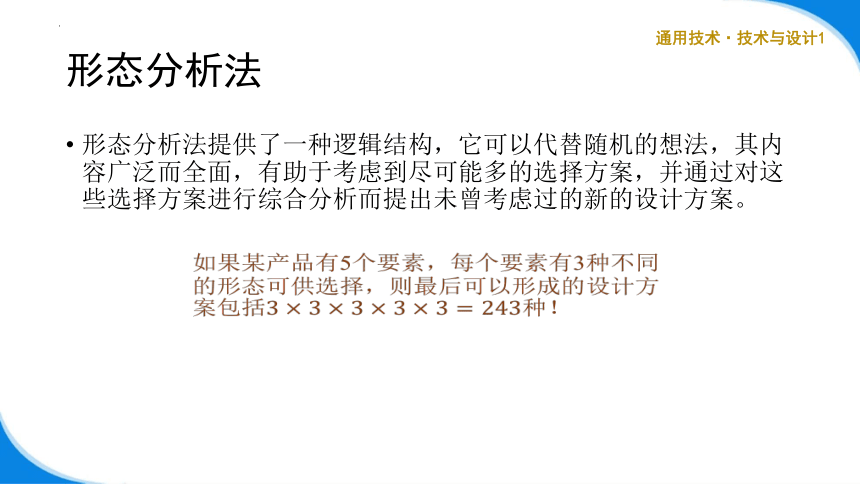

形态分析法
形态分析法提供了一种逻辑结构，它可以代替随机的想法，其内容广泛而全面，有助于考虑到尽可能多的选择方案，并通过对这些选择方案进行综合分析而提出未曾考虑过的新的设计方案。
如果某产品有5个要素，每个要素有3种不同的形态可供选择，则最后可以形成的设计方案包括种！
4.3.2 联想法
通用技术·技术与设计1
联想
联想指由接触某一概念而引起对其他概念的思考的行为。联想行为中涉及的事物必定存在一定的关联，如由烧水时跳动的壶盖联想到蒸汽机便是借助于二者的共性，而由沙漠联想到森林、海洋则是考虑到了上述环境的差异。
通用技术·技术与设计1
联想法
联想法就是由甲事物想到乙事物的思维过程。具体来说，是借助想象，把形似的、相连的、相对的、相关的或某一点上有相通之处的事物加以联结。
联想法要求使用者的阅历达到一定水平，丰富的知识背景与灵活的思维方式才能产生有效的联想。
通用技术·技术与设计1
联想法
利用联想法进行方案构思，不一定能使技术设计一次性成功，但它有可能为构思找到一种方法或一条形成方案的路径。运用联想法进行构思后，不能盲目地实践，而应该首先对方案进行科学论证，然后再实施。
4.3.3 设问法
通用技术·技术与设计1
设问法
设问法是通过多角度提出问题，从问题中寻找思路，进而做出选择并深入开展创造性设想的一种构思方法。它的主要类型有检核表法、5W2H法、和田12动词法等。不管是哪一种形式的设问法，其操作过程都是通过提出各种问题来产生大量设想，从中诱发创造性思维，进而做出判断和选择。
通用技术·技术与设计1
设问法——检核表法
检核表法是根据需要解决的问题，或需要创造发明的对象，列出有关的问题，然后一个个来核对讨论，以期引发出新的创造性设想来。
（1）现有的发明有无其他的用途
（2）现有的发明能否引入其他的创造性设想
（3）现有的发明可否改变形状、制作方法、颜色、音响、味道
（4）现有的发明能否扩大使用范围，延长它的寿命？
（5）现有的发明有无替代用品
......
通用技术·技术与设计1
设问法——5W2H法
5W2H法，又称为七何分析法，从七个不同的角度对事物进行提问，能够检查原产品的合理性，找出主要优缺点。
What：是什么？任务是什么？目的是什么？条件是什么？方法是什么？规范是什么？重点是什么？功能是什么？与什么有关？
Why：为什么？为什么是这种形状、大小、颜色、材料？为什么应用这个原理？为什么采用这个方法？
Who：谁会做？谁来做？谁不能做？与谁有关？谁来决策？谁会赞成？谁会反对？
When：何时开始？何时完成？何时最适宜？何时最不适宜？
通用技术·技术与设计1
设问法——5W2H法
Where：何处可做？在何处做？何处最适宜？
How to：怎样去做？怎样做效果好？怎样做效果不好？怎样得到？怎样改进？怎样发展？怎样避免失败？
How much：需要多少人力、物力、财力？成本是多少？产量是多少？有多少功能？有多少利益？有多大效率？
通用技术·技术与设计1
设问法——和田十二法
和田十二法，即指人们在观察、认识一个事物时，可以考虑是否可以。和田十二法是我国学者在检核表法基础上，借用其基本原理，加以创造而提出的一种思维技法，更通俗易懂，简便易行，便于推广。
加：加高、加厚、加多、组合等。
减：减轻、减少、省略等。
扩：放大、扩大、提高功效等。
变：变形状、颜色、气味、音响、次序等。
改：改缺点、改不便、不足之处。
缩：压缩、缩小、微型化。
通用技术·技术与设计1
设问法——和田十二法
联：原因和结果有何联系，把某些东西联系起来。
学：模仿形状、结构、方法，学习先进。
代：用别的材料代替，用别的方法代替。
搬：移作他用。
反：能否颠倒一下。
定：定个界限、标准，能提高工作效率。
4.3.4 仿生法
通用技术·技术与设计1
自然界中的科学“设计”
车前草是一种草本植物，入药可清热利尿，凉血解毒。较为神奇的是，车前草叶片间的夹角约为137.5°，按照这一角度排列的叶片，能很好地镶嵌而又互不重叠，这是植物采光面积最大的排列方式，每片叶子都可以最大限度地获得阳光，从而有效地提高植物光合作用的效率。
通用技术·技术与设计1
自然界中的科学“设计”
蜜蜂筑巢时的形状固定，其开口是平整的六边形。这是由于使用正三角形、正方形、正六边形的框架都可以无缝密铺一个平面，但是使用正六边形时，覆盖相同面积时所用的木材最少。
通用技术·技术与设计1
仿生法
自然界中的生物形态是成百万年的进化过程中对环境的适应结果，其中往往蕴含着一定的合理的、可以借鉴的因素。仿生法是模拟自然生物形态进行设计的方法，主要类型包括功能仿生设计、形态仿生设计、结构仿生设计和肌理与质感仿生设计。
通用技术·技术与设计1
仿生法
题组训练
通用技术·技术与设计1
1. 某设计师受到魔方的启发，设计了一款六面体插座，使用时不会因为插头过大而影响相邻位置，这一设计主要采用了（ ）
A. 形态分析法 B.联想法 C.设问法 D.仿生法
B
解析：六面体插座在形态上与魔方存在共性，故采用了联想法。
通用技术·技术与设计1
2. 蝙蝠可以发射超声波进行定位，某人根据这一点发明了一款盲人探路器，这一设计主要采用了（ ）
A. 形态分析法 B.联想法 C.设问法 D.仿生法
D
解析：盲人探路器仿照蝙蝠的特点进行设计，故采用了仿生法。
