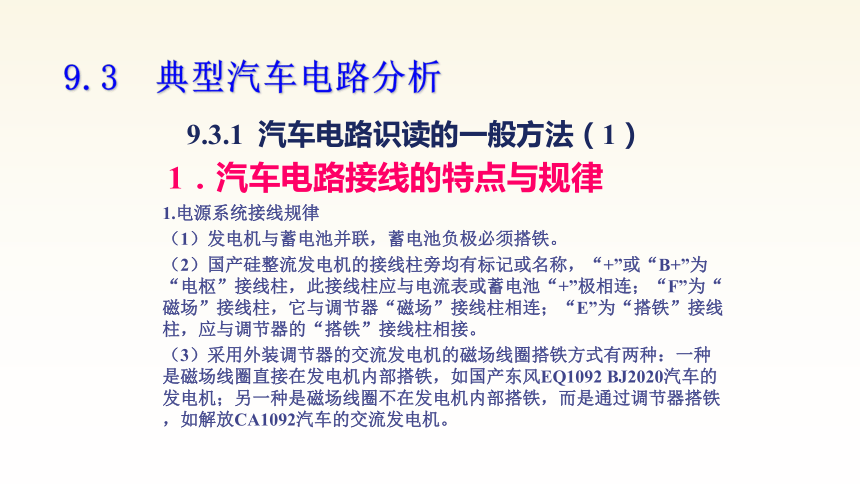

9.3 典型汽车电路分析
9.3.1 汽车电路识读的一般方法（1）
1．汽车电路接线的特点与规律
1.电源系统接线规律
（1）发电机与蓄电池并联，蓄电池负极必须搭铁。
（2）国产硅整流发电机的接线柱旁均有标记或名称，“+”或“B+”为“电枢”接线柱，此接线柱应与电流表或蓄电池“+”极相连；“F”为“磁场”接线柱，它与调节器“磁场”接线柱相连；“E”为“搭铁”接线柱，应与调节器的“搭铁”接线柱相接。
（3）采用外装调节器的交流发电机的磁场线圈搭铁方式有两种：一种是磁场线圈直接在发电机内部搭铁，如国产东风EQ1092 BJ2020汽车的发电机；另一种是磁场线圈不在发电机内部搭铁，而是通过调节器搭铁，如解放CA1092汽车的交流发电机。
9.3.1 汽车电路识读的一般方法（2）
2.启动系统接线规律
(1)点火开关直接控制启动机的电路：点火开关在启动挡直接控制启动机的吸拉、保持线圈，多用于1.2kW以下的启动机的轿车电路；1.5kW以上启动机的磁力开关线圈的电流在40A以上，用启动继电器触点作为开关。
(2)带启动保护的启动机控制电路：当启动点火开关在0挡时，电路均断开。点火开关在1挡时（未启动）的供电电路由发电机激磁→点火线圈→仪表点亮指示灯。点火开关在2挡时，除了接通上述电路，还要接通启动机继电器电路：蓄电池正极→电流表→点火开关→启动机继电器线圈→继电器常闭触点→搭铁→蓄电池负极→启动机驱动主机。

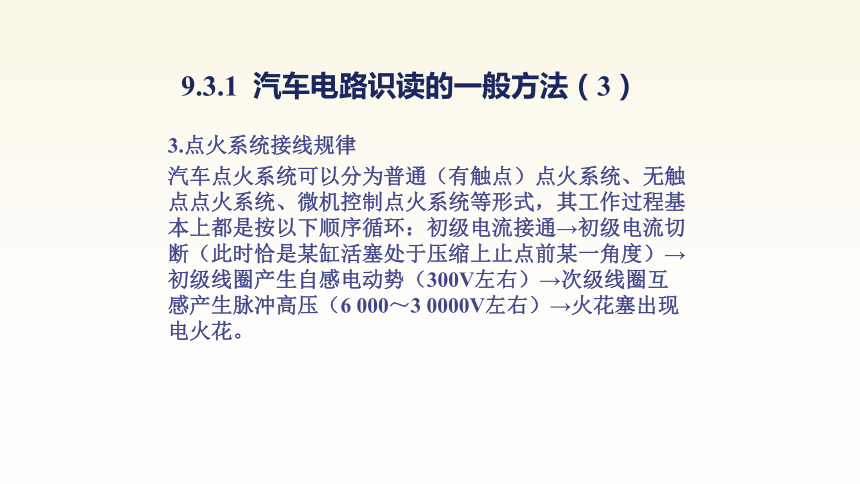

9.3.1 汽车电路识读的一般方法（3）
3.点火系统接线规律
汽车点火系统可以分为普通（有触点）点火系统、无触点点火系统、微机控制点火系统等形式，其工作过程基本上都是按以下顺序循环：初级电流接通→初级电流切断（此时恰是某缸活塞处于压缩上止点前某一角度）→初级线圈产生自感电动势（300V左右）→次级线圈互感产生脉冲高压（6 000～3 0000V左右）→火花塞出现电火花。

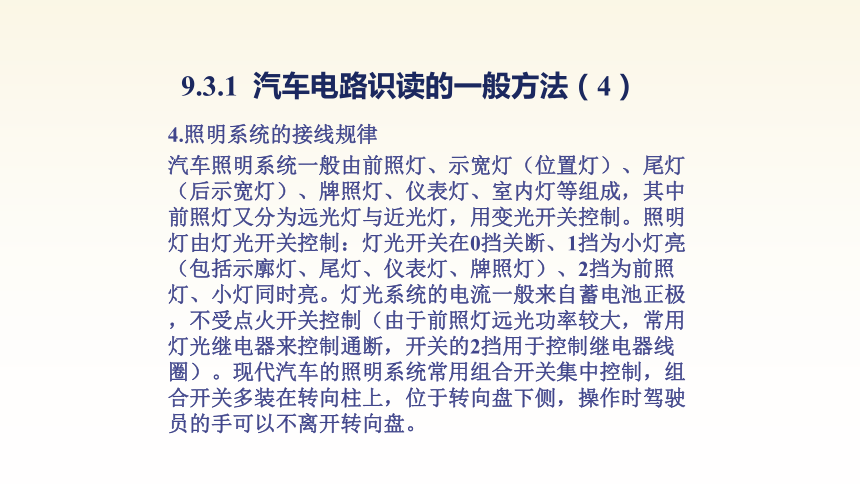

9.3.1 汽车电路识读的一般方法（4）
4.照明系统的接线规律
汽车照明系统一般由前照灯、示宽灯（位置灯）、尾灯（后示宽灯）、牌照灯、仪表灯、室内灯等组成，其中前照灯又分为远光灯与近光灯，用变光开关控制。照明灯由灯光开关控制：灯光开关在0挡关断、1挡为小灯亮（包括示廓灯、尾灯、仪表灯、牌照灯）、2挡为前照灯、小灯同时亮。灯光系统的电流一般来自蓄电池正极，不受点火开关控制（由于前照灯远光功率较大，常用灯光继电器来控制通断，开关的2挡用于控制继电器线圈）。现代汽车的照明系统常用组合开关集中控制，组合开关多装在转向柱上，位于转向盘下侧，操作时驾驶员的手可以不离开转向盘。

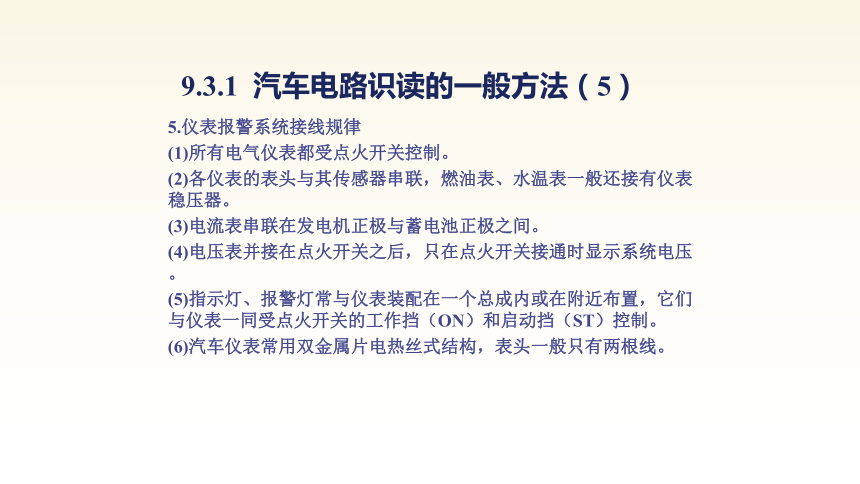

9.3.1 汽车电路识读的一般方法（5）
5.仪表报警系统接线规律
(1)所有电气仪表都受点火开关控制。
(2)各仪表的表头与其传感器串联，燃油表、水温表一般还接有仪表稳压器。
(3)电流表串联在发电机正极与蓄电池正极之间。
(4)电压表并接在点火开关之后，只在点火开关接通时显示系统电压。
(5)指示灯、报警灯常与仪表装配在一个总成内或在附近布置，它们与仪表一同受点火开关的工作挡（ON）和启动挡（ST）控制。
(6)汽车仪表常用双金属片电热丝式结构，表头一般只有两根线。
9.3.1 汽车电路识读的一般方法（6）
6.信号系统接线规律
(1)转向信号灯具有一定的闪频，国标中规定为60～120磁/分，日本规定在（85＋10）次/分，转向灯功率常为21～25W，前后左右均设，大型车辆和轿车往往在侧面还有一个转向信号灯。
（2）危险警告灯的使用场合主要有本车有故障或危险不能行驶，需要他车注意：本车需要优先通过，需要他车避让。
9.3.1 汽车电路识读的一般方法（7）
（1）认真读几遍图注。 （2）牢记电气图形符号
（3）熟记电路标记符号。 （4）牢记汽车电路的特点
（5）牢记回路原则。 （6）浏览全图，分割各个单元系统。 （7）熟记各局部电路之间的内在联系和相互关系。
（8）掌握各种开关在电路中的作用。 （9）全面分析开关、继电器的初始状态和工作状态。 （10）掌握电器装置在电路图中的位置。 （11）先易后难。 （12）注意搜集资料和经验积累。
2．电路的识读方法
9.3.2分析桑塔纳系列轿车电路（1）
1．桑塔纳 2000型轿车电气元件安装位置图
9.3.2分析桑塔纳系列轿车电路（2）
2．桑塔纳系列轿车电路图符号说明
9.3.2分析桑塔纳系列轿车电路（3）
3．桑塔纳系列轿车电路图
9.3.2分析桑塔纳系列轿车电路（4）
4．桑塔纳系列轿车电源系电路
9.3.2分析桑塔纳系列轿车电路（5）
5．桑塔纳系列轿车点火系电路
9.3.2分析桑塔纳系列轿车电路（6）
6．桑塔纳系列轿车启动系电路
9.3.2分析桑塔纳系列轿车电路（7）
7．桑塔纳系列轿车仪表系统电路
9.3.2分析桑塔纳系列轿车电路（8）
8．桑塔纳系列轿车信号电路
9.3.2分析桑塔纳系列轿车电路（9）
9．桑塔纳系列轿车照明系电路
9.3.2分析桑塔纳系列轿车电路（10）
10．桑塔纳系列轿车喇叭和冷却风扇控制电路
