10.6 电源电动势和内阻的测量
第十章 简单的串联、并联组合电路
第2课时 伏阻法和安阻法测电池的电动势和内阻

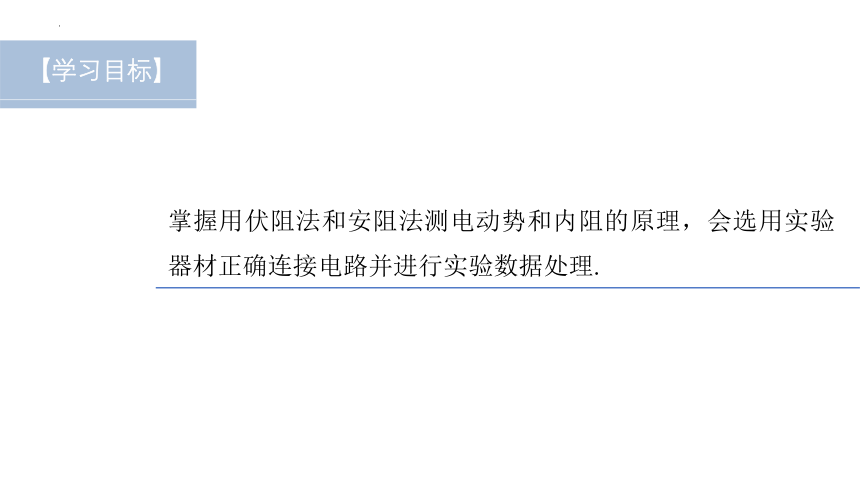

掌握用伏阻法和安阻法测电动势和内阻的原理,会选用实验器材正确连接电路并进行实验数据处理.
【学习目标】

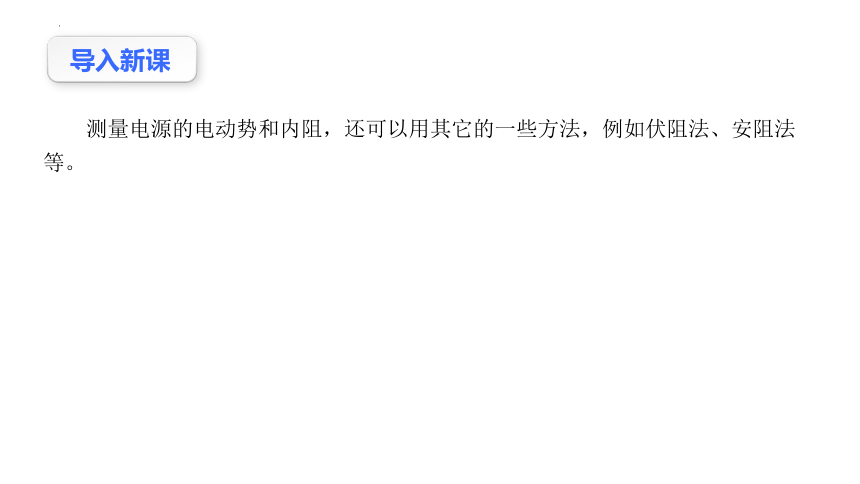

测量电源的电动势和内阻,还可以用其它的一些方法,例如伏阻法、安阻法等。
导入新课
一、伏阻法测电动势和内阻

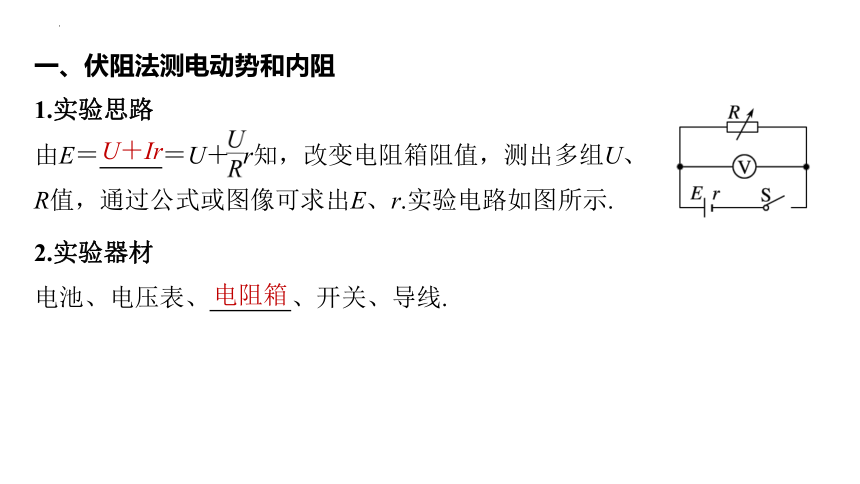

1.实验思路
由E= =U+ r知,改变电阻箱阻值,测出多组U、R值,通过公式或图像可求出E、r.实验电路如图所示.
U+Ir
2.实验器材
电池、电压表、 、开关、导线.
电阻箱

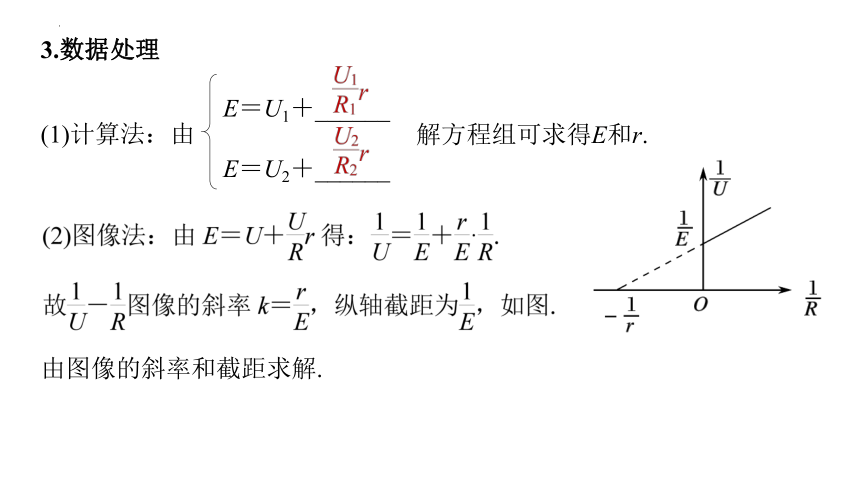

3.数据处理
(1)计算法:由
E=U1+______
E=U2+______
解方程组可求得E和r.
由图像的斜率和截距求解.
原理:E=U+
U
R
r


V
S
E,r
R

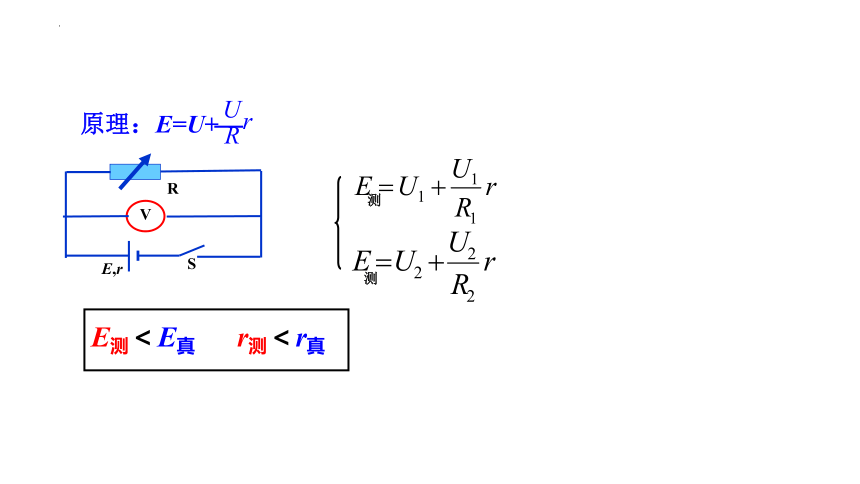

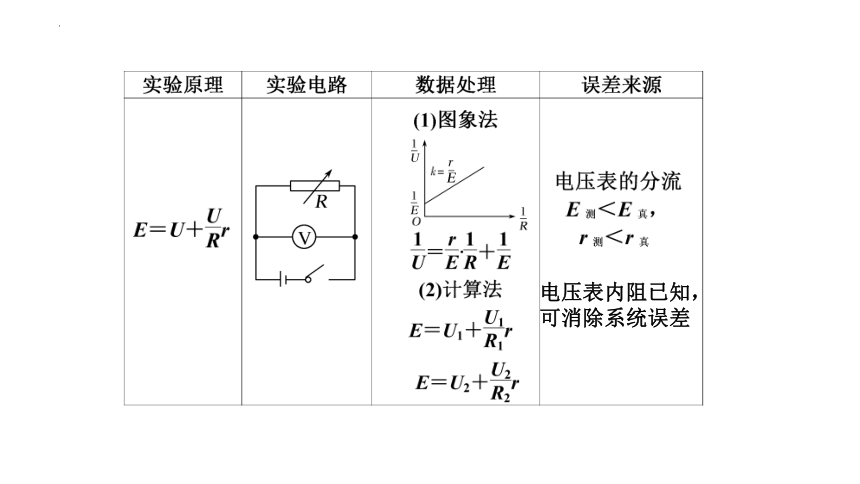

E测<E真 r测<r真
电压表内阻已知,
可消除系统误差
二、安阻法测电动势和内阻

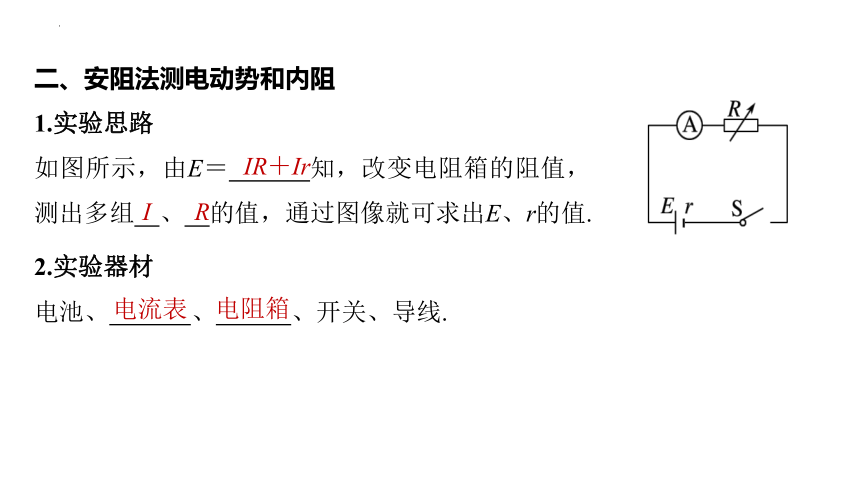

1.实验思路
如图所示,由E= 知,改变电阻箱的阻值,测出多组 、 的值,通过图像就可求出E、r的值.
2.实验器材
电池、 、 、开关、导线.
IR+Ir
I
R
电流表
电阻箱

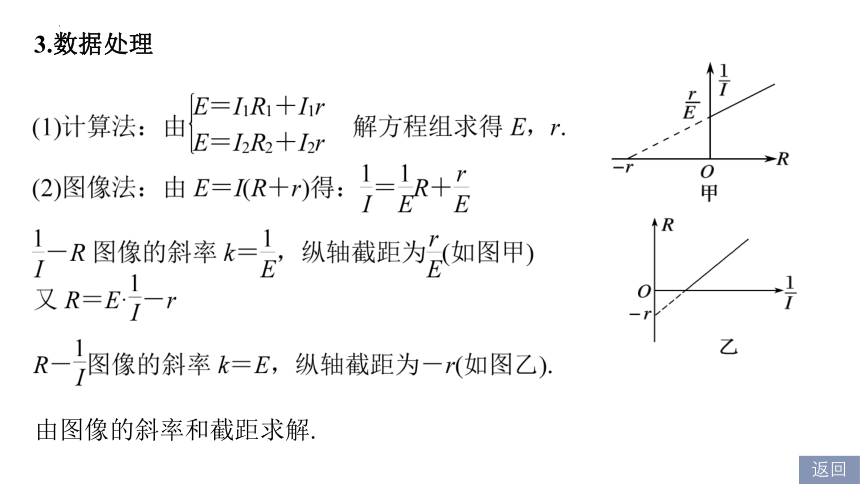

3.数据处理
由图像的斜率和截距求解.
返回
E测=I1(R1+r)
E测=I2 (R2+r)
原理:E=I(R+r)
A
S
E,r
R
E测=E真 r测>r真
电流表内阻已知,可消除系统误差
采用一个定值电阻、两块电流表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
原理:E=U+Ir
三、安安法测电动势和内阻
A2
S
E,r
R
A1
A2
S
E,r
R
A1
采用一个定值电阻、两块电压表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
四、伏伏法测电动势和内阻
原理:E=U+Ir
S
E,r
R
V2
V1
S
E,r
R
V2
V1
例1 为了测量由两节干电池组成的电源的电动势和内电阻,某同学设计了如图甲所示的实验电路,其中R为电阻箱,R0=5 Ω为保护电阻.
(1)按照图甲所示的电路图,将图乙所示的实物连接成实验电路.
答案 如图所示
2.9
1.1
例2 一同学测量某干电池的电动势和内阻.
(1)如图所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路.请指出图中在器材操作上存在的两个不妥之处__________;_______________.
开关未断开
电阻箱阻值为零
解析 在电学实验中,连接电路时应将开关断开,电阻箱的阻值调为最大,确保实验仪器、仪表的安全.
(2)实验测得的电阻箱阻值R和理想电流表示数I,以及计算出的 数据见下表:
R/Ω 8.0 7.0 6.0 5.0 4.0
I/A 0.15 0.17 0.19 0.22 0.26
/A-1 6.7 5.9 5.3 4.5 3.8
由图像可计算出该干电池的电动势为_____________________V(结果保留三位有效数字);内阻为________________ Ω(结果保留两位有效数字).
答案 见解析图
1.37(1.34~1.40均可)
1.2(1.0~1.4均可)
解析 根据闭合电路欧姆定律得
E=I(R+r)
描点连线后图像如图所示.
根据图像可知r=1.2 Ω.
图像的斜率为电动势E,
针对训练 某学习小组设计了如图甲所示的电路测量电源电动势E和内阻r.实验器材有:待测电源,电流表A(量程为0.6 A,内阻不计),电阻箱R,开关S,导线若干.闭合S,多次调节电阻箱,读出多组电阻箱示数R和对应电流I,由测得的数据绘出了如图乙所示的 -R图线,则电源电动势E=____ V,内阻r=____Ω.(结果均保留两位有效数字)
1.5
3.0
返回
三、电池如何连接成电池组
串联电池组
如图所示,依次将电池的正极和其他电池的负极相连,就组成了串联电池组。如果串联电池组是由n个相同的电池串联而成的,且每个电池的电动势都为E,内阻都为r,则串联电池组的电动势和内阻为
E串= nE R串= nr
当用电器的额定电压高于单个电池时,可以采用串联电池组供电,但是用电器的最大工作电流必须小于每个电池允许通过的最大电流。
如图所示,把所有电池的正极连接在一起,成为电池组的正极;把所有电池的负极连接在一起,成为电池组的负极,就组成并联电池组。如果并联电池组由n个相同的电池并联而成,且每个电池的电动势都为E,内阻都为r,则并联电池组的电动势和内阻
并= 并=
并联电池组能提供较大的电流,因为
每个电池中通过的电流只是总电流的
一部分,所以当用电器的工作电流大于单个电池允许通过的最大电流时,就可以用并联电池组作为电源。
