第二节 实验 测定玻璃
的折射率
教育科学出版社选修3-4
第四章 光的折射

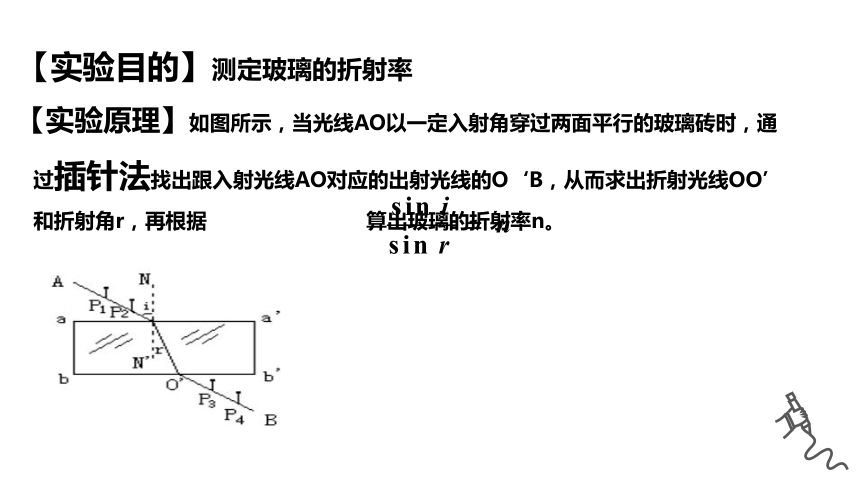

【实验原理】如图所示，当光线AO以一定入射角穿过两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线的O‘B，从而求出折射光线OO’和折射角r，再根据 算出玻璃的折射率n。
【实验目的】测定玻璃的折射率

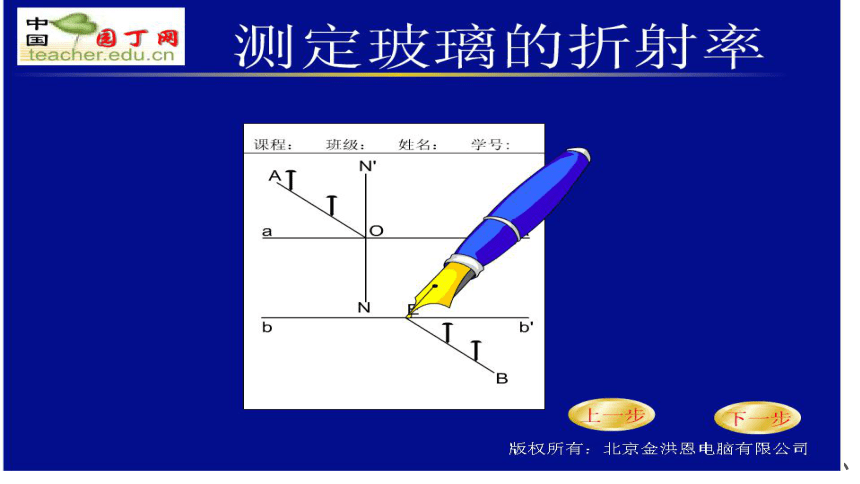

【实验步骤】测定玻璃的折射率（用）.swf
【实验器材】
一块两面平行的玻璃砖，一张白纸，木板一块，大头针（4枚），量角器（或圆规、三角板），刻度尺，铅笔等

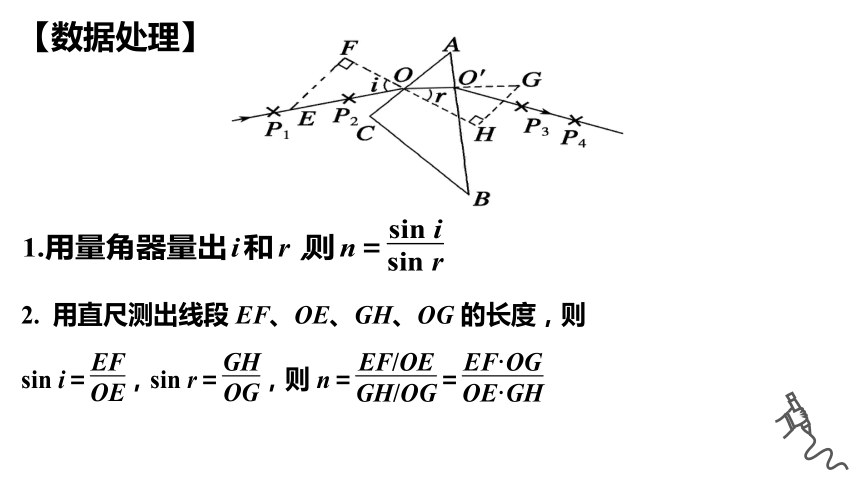

【数据处理】
3.“ 单位圆法”（好）
1.5
4. “ 作图法”
【引申】 sinr－sin i图
AC
1.轻拿轻放玻璃砖，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面。严禁把玻璃砖当直尺用。
2.实验过程中，玻璃砖在纸面上的位置放好后就不可移动。
4.实验时入射角不能太小，否则会使测量误差加大；也不能太大（接近90°），否则会不易观察到P1、P2的像。
3.插针P1与P2、P3与P4的间距要适当地大些，以减小确定光路方向时出现的误差。
5．本实验中如果采用的不是两面平行玻璃砖，如采用三棱镜，半圆形玻璃砖等，只是出射光和入射光不平行，但一样能测出其折射率。
【注意事项】
【误差分析】
