(共31张PPT)
平面镜---光滑平整的表面
第二节 光的反射
挪威小镇是如何在冬季采光的？

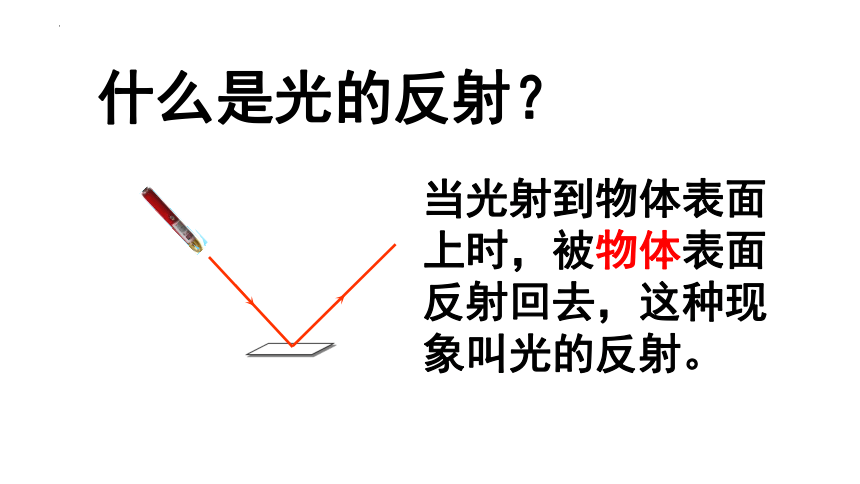

什么是光的反射？
当光射到物体表面上时，被物体表面反射回去，这种现象叫光的反射。

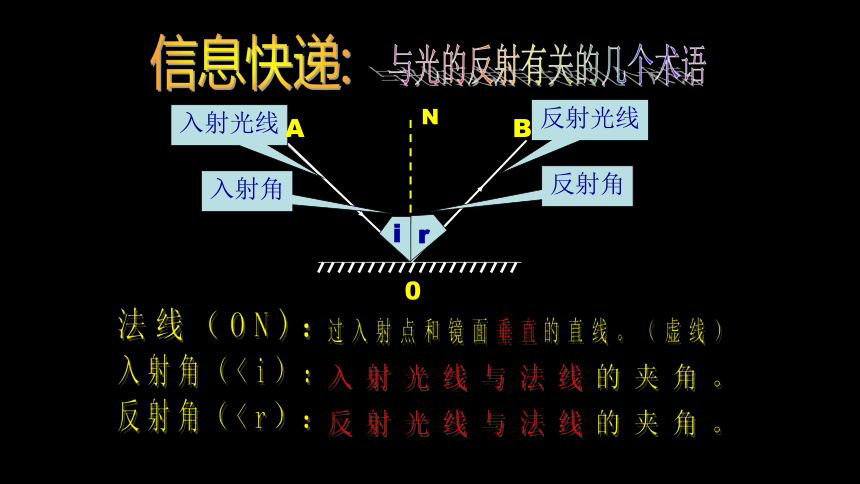

信息快递:
与光的反射有关的几个术语
过入射点和镜面垂直的直线。（虚线）
法线（ON)：
入射角（入射光线与法线的夹角。
反射角（反射光线与法线的夹角。
0
N
反射光线
入射光线
入射角
反射角
r
i
A
B

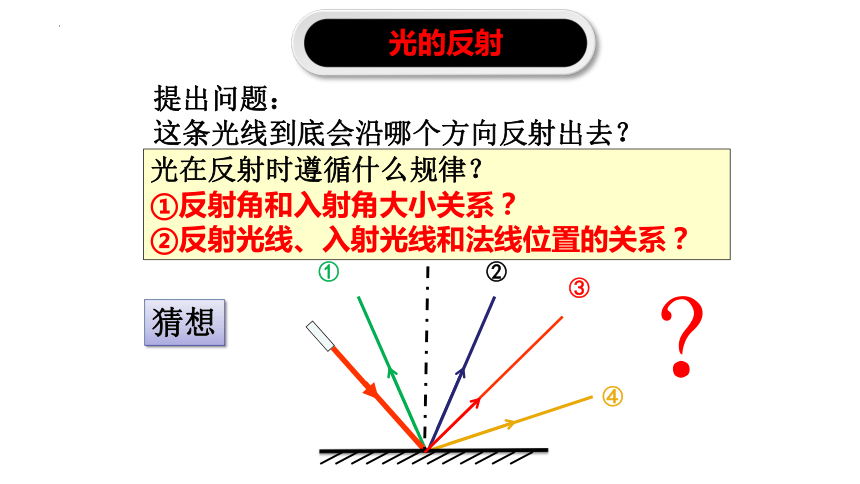

提出问题：
这条光线到底会沿哪个方向反射出去？
①
②
④
？
光的反射
猜想
③
光在反射时遵循什么规律？
①反射角和入射角大小关系？
②反射光线、入射光线和法线位置的关系？

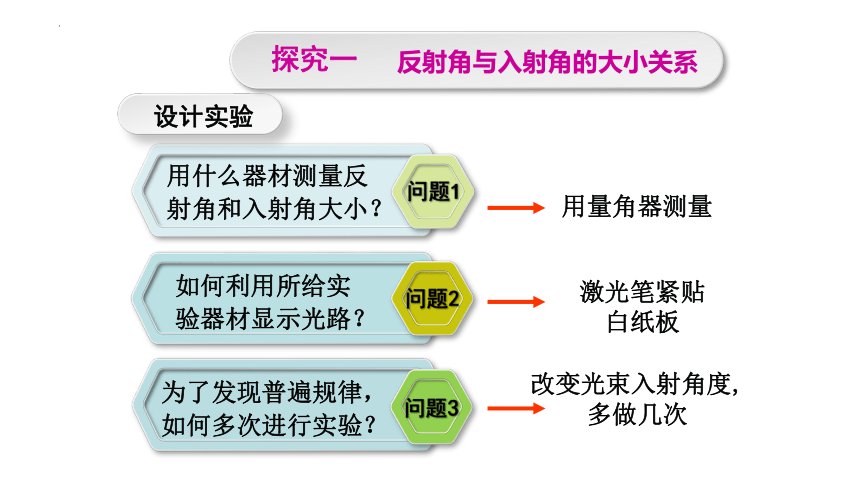

如何利用所给实验器材显示光路？
用什么器材测量反
射角和入射角大小？
为了发现普遍规律，如何多次进行实验？
问题1
问题2
问题3
激光笔紧贴
白纸板
用量角器测量
改变光束入射角度,多做几次
设计实验
反射角与入射角的大小关系
探究一
　 入射角i/° 反射角r/°
1 　 　
2 　 　
3 　 　
结论1：光的反射现象中，反射角___ 入射角。

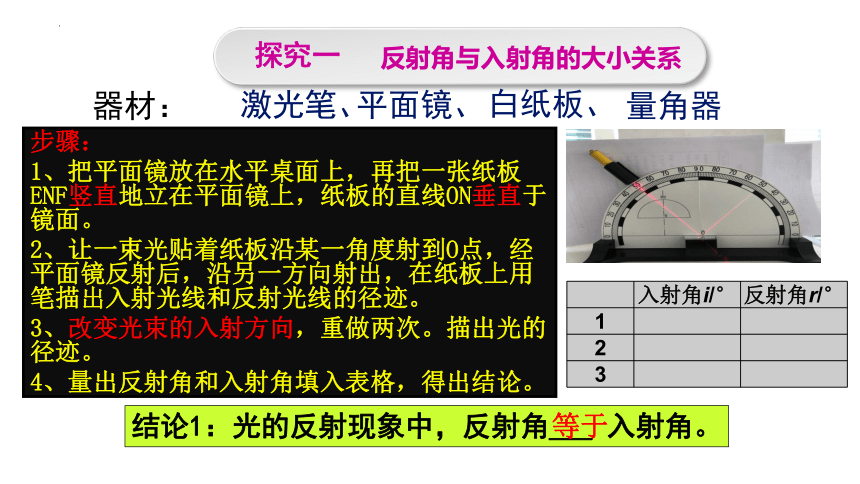

反射角与入射角的大小关系
探究一
器材：
激光笔、
平面镜、
白纸板、
量角器
步骤：
1、把平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板的直线ON垂直于镜面。
2、让一束光贴着纸板沿某一角度射到O点，经平面镜反射后，沿另一方向射出，在纸板上用笔描出入射光线和反射光线的径迹。
3、改变光束的入射方向，重做两次。描出光的径迹。
4、量出反射角和入射角填入表格，得出结论。
等于
平面镜
纸板
激光笔
入射光
反射光
入射角
反射角

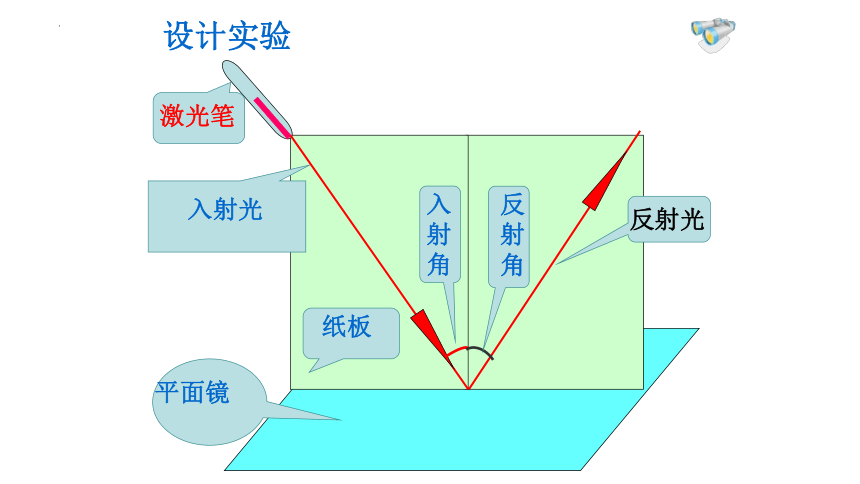

设计实验

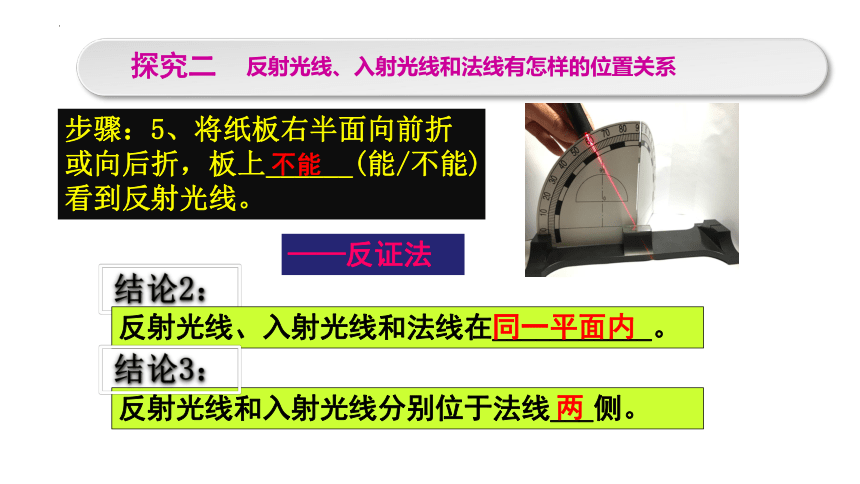

步骤：5、将纸板右半面向前折或向后折，板上______(能/不能)看到反射光线。
不能
反射光线、入射光线和法线有怎样的位置关系
探究二
结论2：
反射光线、入射光线和法线在___________。
同一平面内
反射光线和入射光线分别位于法线___侧。
两
——反证法

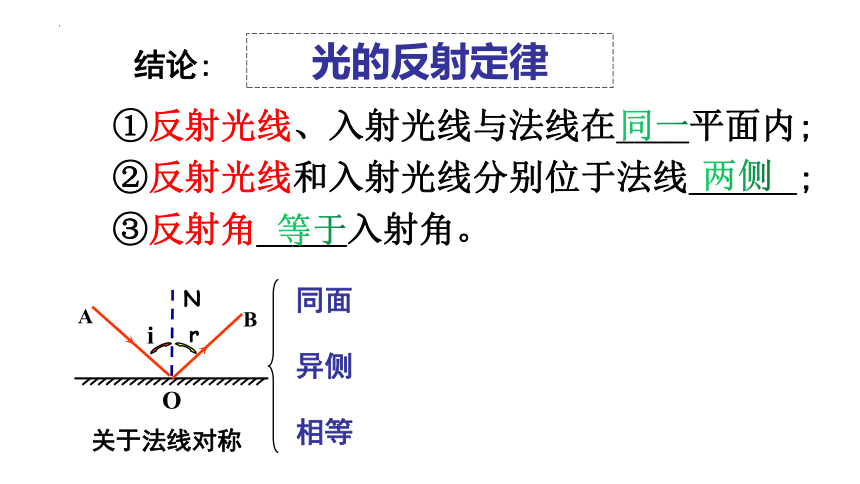

结论3：
①反射光线、入射光线与法线在____平面内;
②反射光线和入射光线分别位于法线______;
③反射角_____入射角。
结论:
同一
两侧
等于
光的反射定律
同面
异侧
相等
A
O
B
N
r
i
关于法线对称
1、如果让光逆着反射光线的方向射到镜面,会怎么样呢
心得补充：
i
r
结论：反射时光路是可逆的。
结论：反射角随入射角增大而增大；减小而减小；
结论： 垂直入射时，反射光线和入射光线重合,入射角和反射角都为零。
（三线合一两角为零）
2、反射角随入射角怎样改变
3、垂直入射时,反射光线和反射角如何
1.一束光线斜射到平面镜上，如果入射角逐渐增大，则反射角( )
A.逐渐增大，且总小于入射角
B.逐渐减小，且总大于入射角
C.逐渐增大，且总等于入射角
D.逐渐增小，且总等于入射角
2.一束光发生反射，下图中不可能的（ ）
C
B
反馈练习一
A B C D
3.探究光的反射定律
器材 量角器、激光手电筒、纸板、_________
过程步骤 实验装置中，NO为法线，光沿AO入射，沿OB射出。若把法线左边的纸板向后或向前折，在纸板上将_____（选填“能”或“不能”）看到反射光线。
数据表格
实验结论
由表中数据可得出结论：_____________________
实验 次数 入射角 i/° 反射角 r/°
1 30
2 45 45
3 70 70
平面镜
不能
30
反射角等于入射角
反馈练习一
（1）假如∠2＝600，入射角等于 ，反射角等于 ，入射光线与反射光线的夹角等于 。　　　
（2）假如∠１＝60°，入射角等于 ，反射角等于 ,入射光线与反射光线的夹角等于 。　　　
60°
60°
120°
30°
30°
60°
1.如图回答下列问题
练一练
画出实验光路图
A
N
o
B
600
注意：①注意法线画成虚线。
②光线上一定要有箭头。
③角度不一定非常准确（估测就可以），
按要求标角度，不能多标。
④图一定关于法线对称。
300
(a)
1、完成下列光路图,并说入射角的度数
o
B
60
0
A
N
30
0
B
A
o
N
(b)
A（Ｎ）
o
(c)
450
自行车尾灯的角反射器
简单的潜望镜是在镜筒内装有两块相互平行放置的平面镜
每块平面镜与水平方向的夹角均成____度角
一个
强
反射种类 镜面反射 漫反射
不同点 概念
特点
相同点
一个
一束平行光照射到镜面上后会被平行地反射。
反射面 ，（光滑/粗糙）只在 方向能看到反射光线，感觉刺眼
光滑
镜面反射
分三
一个
强
反射种类 镜面反射 漫反射
不同点 概念
特点
相同点
一个
一束平行光照射到镜面上后会被平行地反射。
凹凸不平的表面把
平行入射的光线向 着 方向射出去
反射面 ，（光滑/粗糙）能从 看到该物体，
反射面 ，（光滑/粗糙）只在 方向能看到反射光线，感觉刺眼
镜面反射还是漫反射，都遵循光的反射定律。
光滑
粗糙
四面八方
各个方向
漫反射
光的反射分类
猜一猜
用手电筒垂直照射白纸板和平面镜，从侧面看过去谁更亮？
平面镜
白纸板
如果垂直看过去呢？
镜子表面是________（光滑/粗糙）的，会发生________（镜面/漫）反射，平行光垂直射到上面时，反射光线射向______（同一/不同）方向，从侧面看过去，光线较弱，所以有此现象。
光滑
镜面
同一
1.关于光的反射定律的适用范围，正确的说法是（ ）
A．光的反射定律只适用于镜面反射
B．漫反射不遵守光的反射定律
C．光的反射定律不适用于垂直照射
D．光的反射定律适用于所有光的反射现象
2.为什么我们用粗糙的布做屏幕？
答：布面是_________的，会发生______反射，当光射到上面时，会向___________射出，人从四面八方都能够看清画面，所以要用粗糙的布做屏幕。
各个方向
D
粗糙 漫
反馈练习二
雨后的夜晚，小明从学校回家，迎着月光走怎样才能避免路上的水坑，背对着月光走呢？
补
想一想
迎着月光走 ，原因： 。
不
走
水
坑
背对着月光走 ，原因： 。
亮处
暗处
水坑发生镜面发射，射入人眼的光线较强，亮处是水坑
水坑发生镜面发射，几乎没有光线射入人眼，暗处是水坑
器材
白纸板、激光灯、平面镜、______________
装 置 图



步骤与现象 （1）如图甲所示，把平面镜放在水平桌面上，再把一块纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。
（2）让一束光EO贴着纸板射到上，在纸板上会发现反射光线OF。在纸板上描出入射光线和反射光线的径迹。
___________________________，重做两次，换用另外颜色的笔，记录光的径迹。
取下纸板，用量角器测量出___________________________填入表格
5、将纸板沿NO向前折或向后折如图乙所示，在NOF面上将_____（填“能”或“不能”）看到反射光线 。
结论
反射光线、入射光线和法线都在____ ；反射光线、入射光线
分居________两侧；反射角等于入射角 。
改变光束入射的角度
反射角和入射角度数
不能
同一平面内
法线
达标检测
1. （6分）将下列探究光的反射定律的实验报告填写完整。
量角器
2.（2分）下面有关光的反射，说法正确的是（ ）
A.光线垂直射向镜面时，反射角=入射角=90。
B.发生光的反射时，入射角减小，反射角也减小。
C.雨后的夜晚为了不踩水坑回家，迎着月光走亮处。
D.发生漫反射时，光线反射向各个方向，所以不遵循光的反射定律。
B
达标检测
3.（2分）运用知识解决问题
城市里的高楼大厦安装玻璃幕墙，太阳光照上去会发生________反射，反射光刺眼，造成“光污染”；普通的水泥墙面比较粗糙，光射到水泥墙表面上发生_______反射，不会造成“光污染”。
镜面
漫
