2.1
实验：探究小车速度随时间变化关系

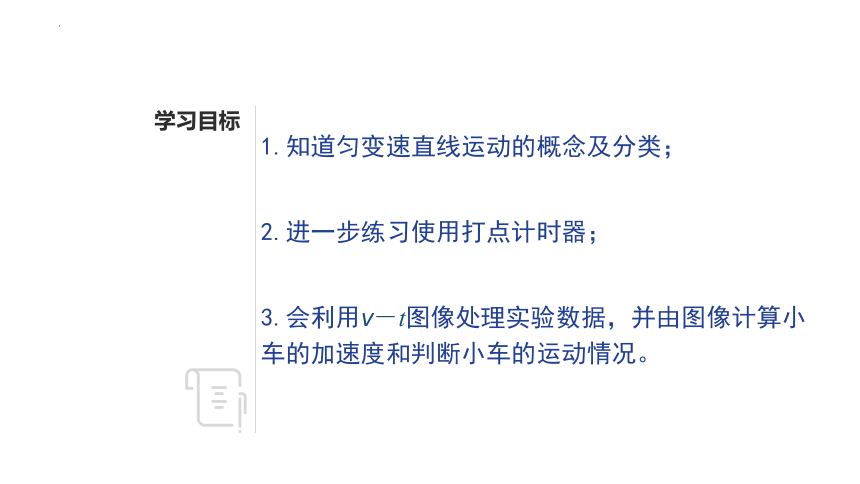

学习目标
1.知道匀变速直线运动的概念及分类；
2.进一步练习使用打点计时器；
3.会利用v－t图像处理实验数据，并由图像计算小车的加速度和判断小车的运动情况。

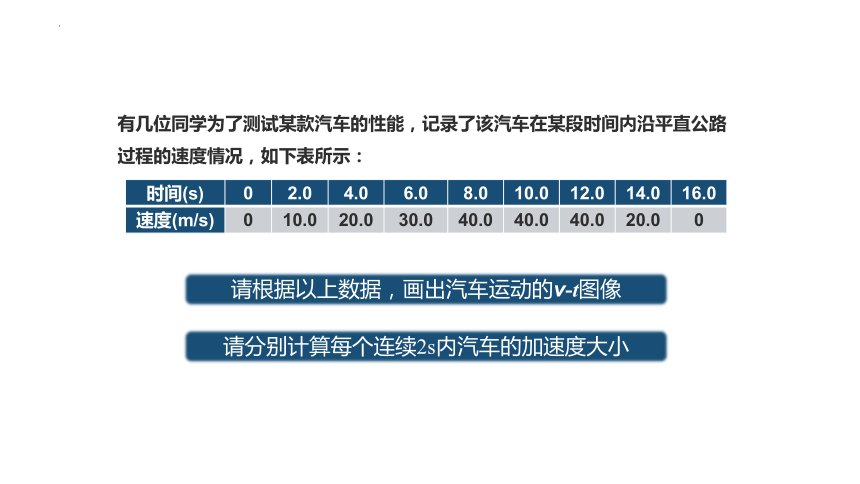

匀变速直线运动01有几位同学为了测试某款汽车的性能，记录了该汽车在某段时间内沿平直公路过程的速度情况，如下表所示：
时间(s) 0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0
速度(m/s) 0 10.0 20.0 30.0 40.0 40.0 40.0 20.0 0
请根据以上数据，画出汽车运动的v-t图像
请分别计算每个连续2s内汽车的加速度大小
v/m·s-1
t/s
O
2
4
6
8
10
12
14
16
10
20
30
40

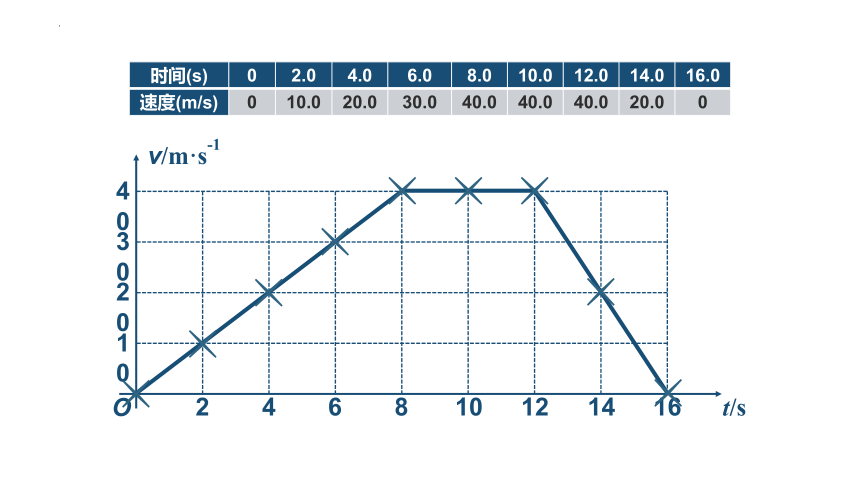

时间(s) 0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0
速度(m/s) 0 10.0 20.0 30.0 40.0 40.0 40.0 20.0 0
v/m·s-1
t/s
O
2
4
6
8
10
12
14
16
10
20
30
40

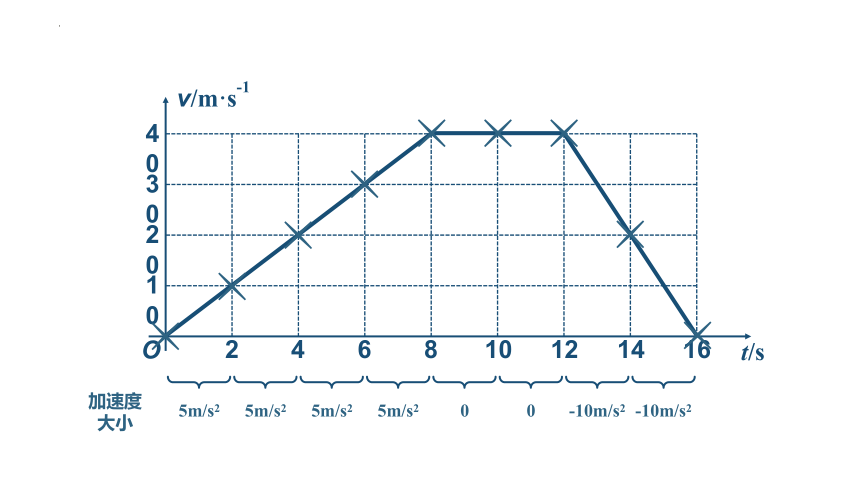

加速度大小
5m/s2
5m/s2
5m/s2
5m/s2
0
0
-10m/s2
-10m/s2

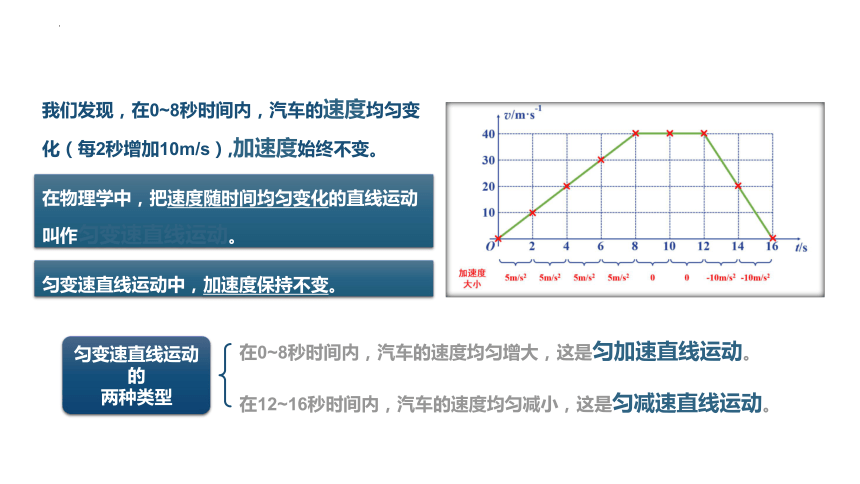

我们发现，在0~8秒时间内，汽车的速度均匀变化（每2秒增加10m/s）,加速度始终不变。
在物理学中，把速度随时间均匀变化的直线运动叫作匀变速直线运动。
匀变速直线运动中，加速度保持不变。
在0~8秒时间内，汽车的速度均匀增大，这是匀加速直线运动。
在12~16秒时间内，汽车的速度均匀减小，这是匀减速直线运动。
匀变速直线运动
的
两种类型
1.物体的速度v有变化，但加速度a方向和大小均不变。匀变速直线运动的基本特点2.速度与加速度方向相同，则速度不断增大，为加速直线运动；速度与加速度方向相反，则速度不断减小，为减速直线运动。3.速度-时间图像（v-t图像）是一条倾斜直线。Ov/m·s-1t/sOv/m·s-1t/sOv/m·s-1t/sOv/m·s-1t/s实验：研究小车的运动01
方案一：用打点计时器进行研究
电源，刻度尺
钩码
小车
细绳
纸带
打点计时器
一端附有定滑轮的长木板
方案一：用打点计时器进行研究1．把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路。2.把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上钩码，把纸带穿过打点计时器，并把纸带的一端固定在小车的后面。3.把小车停在靠近打点计时器处，启动电源，待打点计时器稳定工作后，释放小车，打点计时器就在纸带上打下一系列小点。4.换上新的纸带，重复实验两次。5.增减所挂钩码，按以上步骤再做两次实验。方案一：用打点计时器进行研究方案一：用打点计时器进行研究方案一：用打点计时器进行研究1．观察所得纸带，舍掉过于密集无法分析的点，选择合适的计数点。2．测量纸带上的数据，进行必要的计算，得出各点的瞬时速度。3．选择合适的标度建立直角坐标系，绘制v-t图像。0 1 2 3 4 5×××××方案一：用打点计时器进行研究在误差允许范围内，小车的v-t图像是一条倾斜的直线。×××××小车的速度均匀增加，小车的加速度保持不变。小车的运动是匀变速直线运动。方案二：用位移传感器进行研究利用传感器实验系统，我们可以在计算机屏幕上直接获得相关实验结果。先进行硬件系统的连接和调整，通过数据线，将位移传感器、数据采集器和计算机连接起来。然后，打开位移传感器发射端的开关，进入软件界面，在采集设置中点击“ 调零” 按钮，设置记录时间间隔和数据采样数。点击软件“ 开始” 按钮的同时，释放小车，表格自动记录数据。获得数据后，通过计算机软件对数据进行处理，可以生成v-t的散点图；利用软件的图像分析中的“ 线性拟合” 功能，得到v-t图像。Thank you
for watching.
