人教版九年级全一册物理

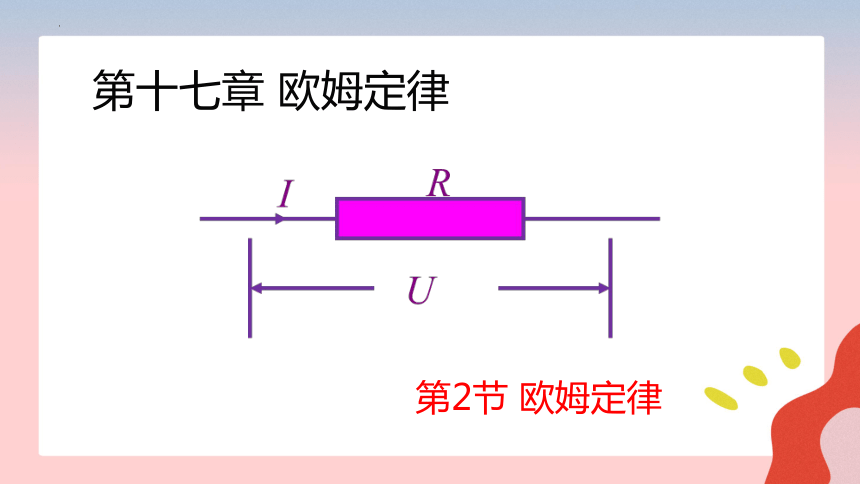

17.2 欧姆定律
第2节 欧姆定律
第十七章 欧姆定律
导入新课

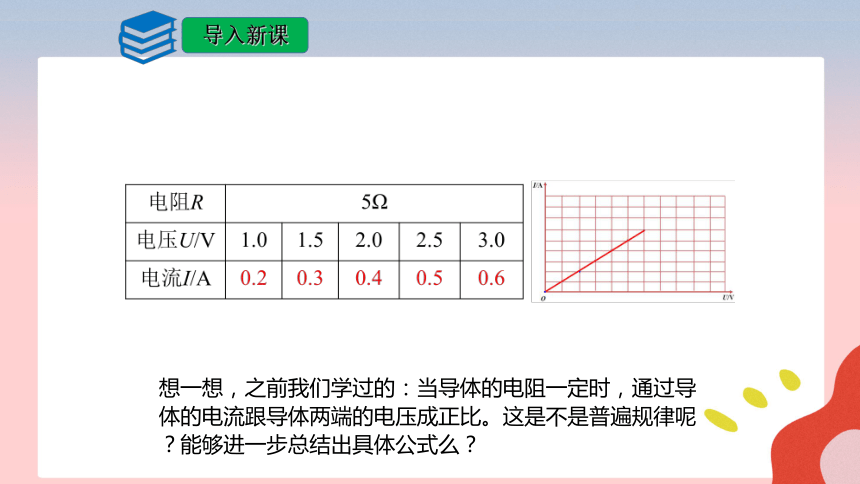

想一想，之前我们学过的：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。这是不是普遍规律呢？能够进一步总结出具体公式么？
导入新课

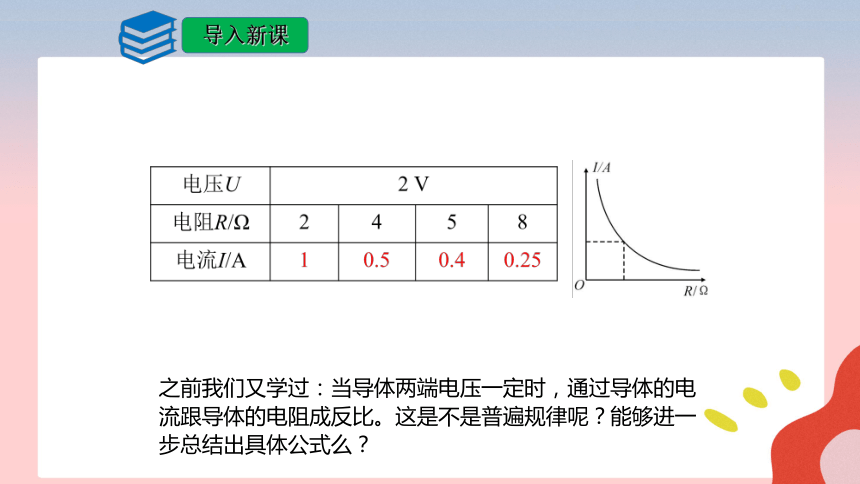

之前我们又学过：当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。这是不是普遍规律呢？能够进一步总结出具体公式么？
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴

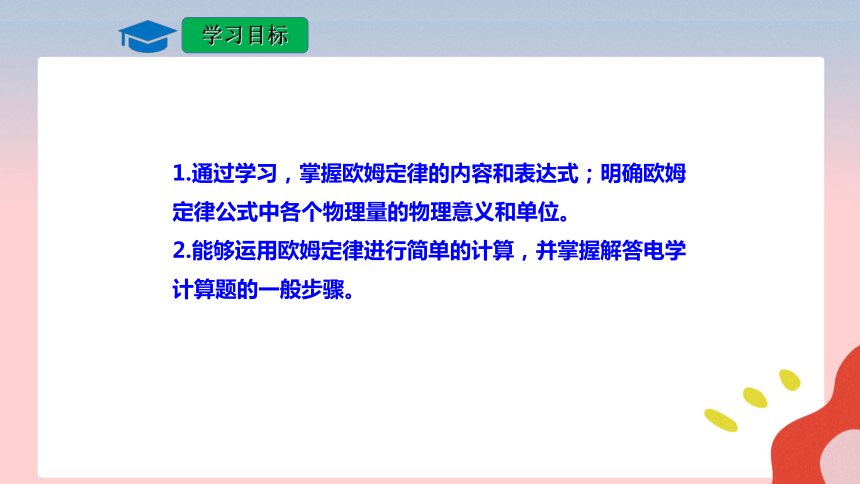

1.通过学习，掌握欧姆定律的内容和表达式；明确欧姆定律公式中各个物理量的物理意义和单位。
2.能够运用欧姆定律进行简单的计算，并掌握解答电学计算题的一般步骤。
学习目标
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
讲授新知
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴

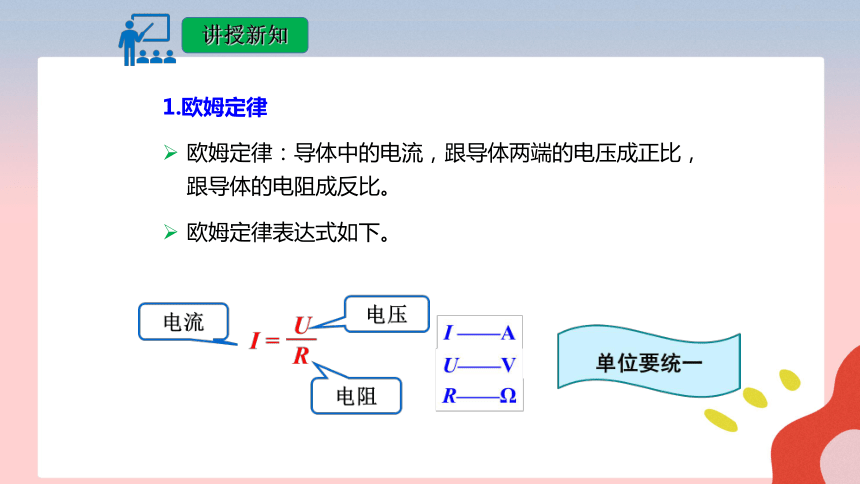

欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
讲授新知
1.欧姆定律
欧姆定律表达式如下。
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
欧姆定律变换公式如下。
讲授新知
1.欧姆定律
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴

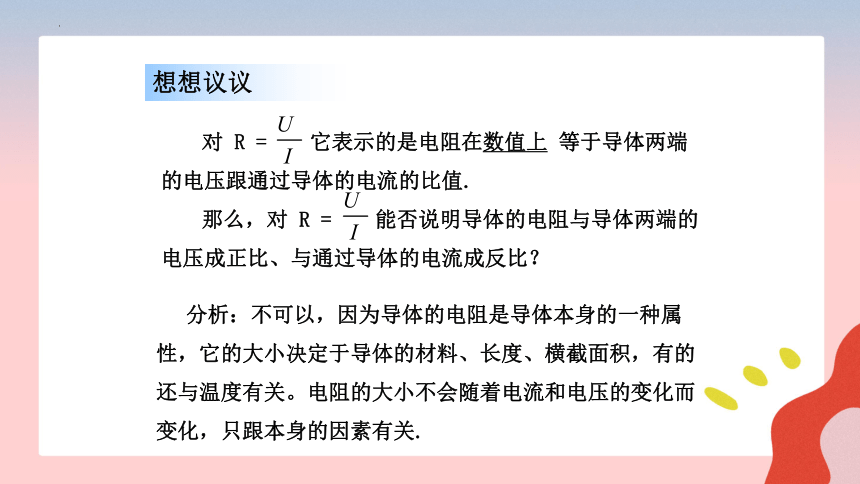

对 R = 它表示的是电阻在数值上 等于导体两端的电压跟通过导体的电流的比值.
那么，对 R = 能否说明导体的电阻与导体两端的电压成正比、与通过导体的电流成反比？
分析：不可以，因为导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。电阻的大小不会随着电流和电压的变化而变化，只跟本身的因素有关.
想想议议
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
5.适用条件
范围
欧姆定律适用于电源两极之间的整个电路或其中的某一部分电路，并且是纯电阻电路（指将电能转化为内能的电路），而不适用于电动机之类的电路．
同一性
定律中“通过”的电流Ｉ、“两端”的电压Ｕ及“导体”的电阻Ｒ是对同一导体或同一段电路而言，三者要一一对应，在解题中把同一导体的各个物理量角标用同一数字表示，如“R1、U1、I1”．
同时性
在同一电路上，由于开关的闭合或断开，或滑动变阻器滑片的移动，会同时引起相应物理量的变化，因此公式中的三个量是对同一时间而言．
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
欧姆定律的应用
例题1：一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。
解：
已知灯丝两端电压U=12V，灯丝电阻R=30Ω。
根据欧姆定律，通过灯丝的电流：
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
　一只电灯泡正常工作时的灯丝电阻是440欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。
巩固练习
I
R
U
＝
440 Ω
220 V
＝
＝0.5A
解：
已知灯丝两端电压U=220V，灯丝电阻R=440Ω。
根据欧姆定律，通过灯丝的电流：
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
串联电路
等____分____,电阻_____,电压______。
流
压
越大
越大
5Ω
10Ω
????1????2=????1????2
?
分压公式：
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
增加电阻两端的电压，滑动变阻器阻值需要变小。
探究导体中的电流跟导体两端的电压的关系
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
探究导体中的电流跟导体的电阻的关系
导体电阻变大后，滑动变阻器阻值需要变大。
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
并联电路
等____分____,电阻_____,电流______。
压
流
越大
越小
5Ω
10Ω
????1????2=????2????1
?
分流公式：
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
5. 如图所示,电源电压U为9 V并保持不变,电阻R1阻值10 Ω。闭合开关S后,电流表A的示数I为1.2 A。求:
( 1 )电流表A1的示数I1;
( 2 )电阻R2的阻值。
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
1.电子拉力计的简化原理如图。滑动变阻器的滑片P与弹簧上端固定在一起，同方向升降。在弹性限度内，弹簧所受拉力越大，弹簧伸长量越大。闭合开关后，下列说法正确的是（　　）
A．滑动变阻器接入电路中的电阻随拉力增大而增大
B．电流表的示数随拉力增大而增大
C．电压表的示数随拉力增大而增大
D．定值电阻R0消耗的电功率随拉力增大而减小
B
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
2.如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片P向上移动，则电路中（　　）
A．总电阻增大，电流减小
B．总电阻增大，电流增大
C．总电阻减小，电流增大
D．总电阻减小，电流减小
Ａ
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
3.在如图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中（　　）
A．电压表V的示数变大
B．电流表A2的示数变大
C．电流表A1与电流表A2示数的比值变小
D．电压表V与电流表A示数的比值变大
Ｄ
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
4.如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，下列说法中正确的是（　　）
A．电压表示数变大，电流表A1、A2示数都变小
B．电压表示数与电流表A2示数的比值不变
C．电流表A1与A2示数的差值变大
D．电压表示数与电流表A1示数的乘积变大
B
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
5.如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（　　）
A．A示数变小，V示数变大
B．A示数变小，V示数不变
C．A示数变大，V示数变小
D．A示数变大，V示数不变
B
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
6.如图3所示是电阻甲和乙的I-U图线，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．图4，开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．图5，当开关闭合，电源电压为2V时，电路总电流为0.4A
Ｃ
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
7.如图所示的电路中，电源电压恒定。R0是定值电阻，闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况为：电流表A1的示数　 　，电流表A2的示数　 　，电压表V的示数　 　。
变小
变小
不变
有志者、事竟成，破釜沉舟，百二秦关终属楚；苦心人、天不负，卧薪尝胆，三千越甲可吞吴
8.如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP，使电压表示数为2V。
(1)画出实物电路所对应的电路图；
(2)求RP接入电路的阻值；
