人教版九年级全一册物理
14.1 热机
学前引导

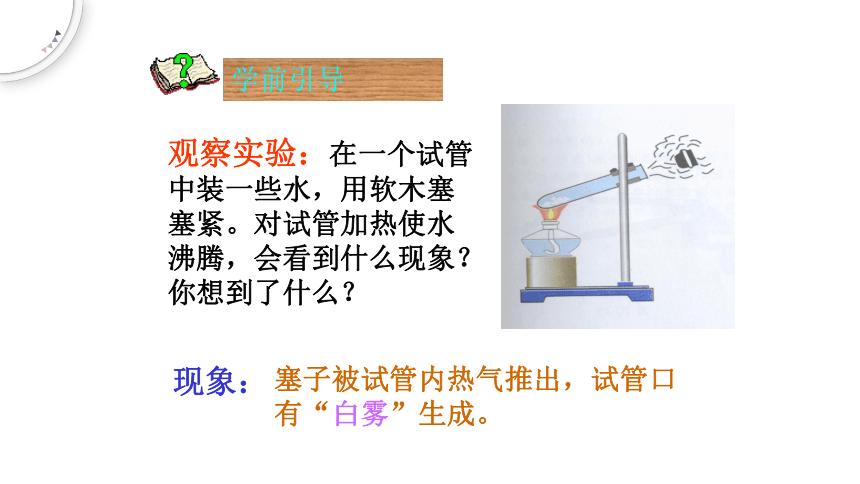

观察实验：在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾，会看到什么现象？你想到了什么？
现象：
塞子被试管内热气推出，试管口有“白雾”生成。

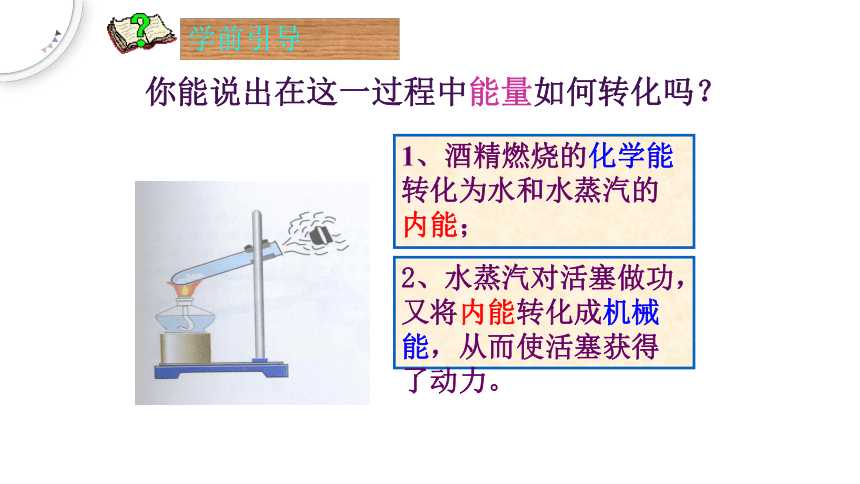

你能说出在这一过程中能量如何转化吗？
学前引导
2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。
1、酒精燃烧的化学能转化为水和水蒸汽的内能；
江山代有才人出，各领风骚数百年
学前引导

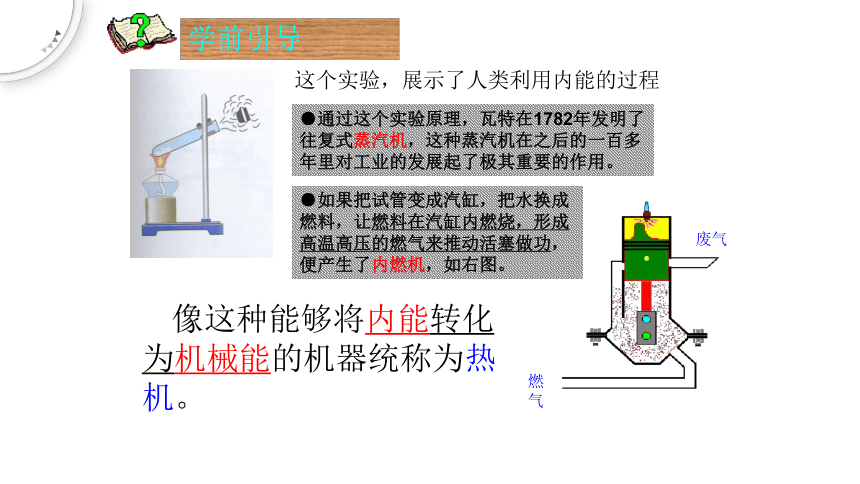

这个实验，展示了人类利用内能的过程
●通过这个实验原理，瓦特在1782年发明了往复式蒸汽机，这种蒸汽机在之后的一百多年里对工业的发展起了极其重要的作用。
●如果把试管变成汽缸，把水换成燃料，让燃料在汽缸内燃烧，形成高温高压的燃气来推动活塞做功，便产生了内燃机，如右图。
像这种能够将内能转化为机械能的机器统称为热机。
燃气
废气
江山代有才人出，各领风骚数百年

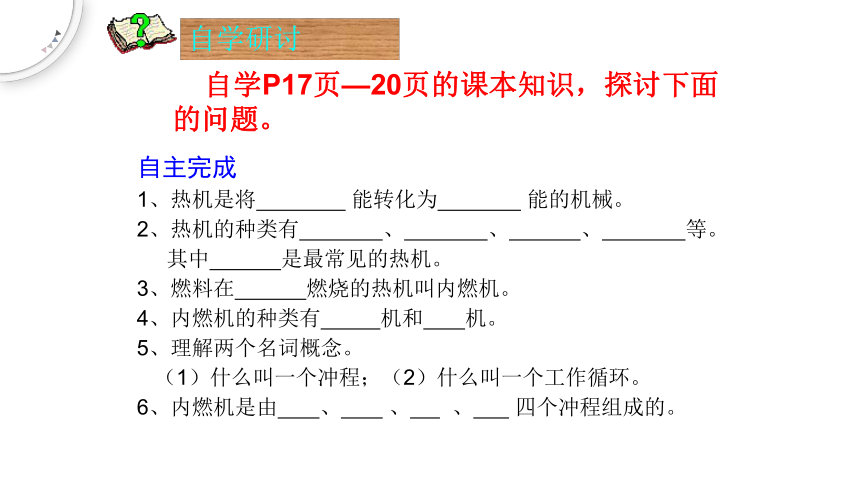

自学P17页—20页的课本知识，探讨下面
的问题。
自学研讨
自主完成
1、热机是将 能转化为 能的机械。
2、热机的种类有 、 、 、 等。
其中 是最常见的热机。
3、燃料在 燃烧的热机叫内燃机。
4、内燃机的种类有 机和 机。
5、理解两个名词概念。
（1）什么叫一个冲程；（2）什么叫一个工作循环。
6、内燃机是由 、 、 、 四个冲程组成的。
江山代有才人出，各领风骚数百年

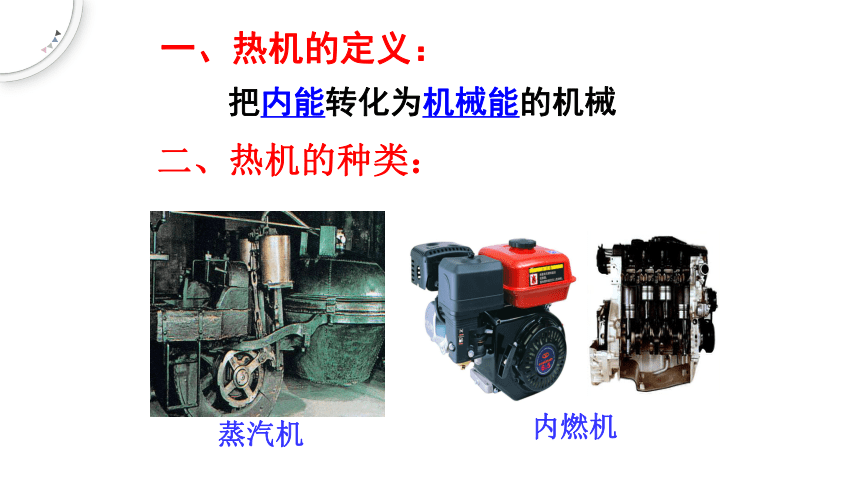

一、热机的定义：
把内能转化为机械能的机械
二、热机的种类：
蒸汽机
内燃机
江山代有才人出，各领风骚数百年

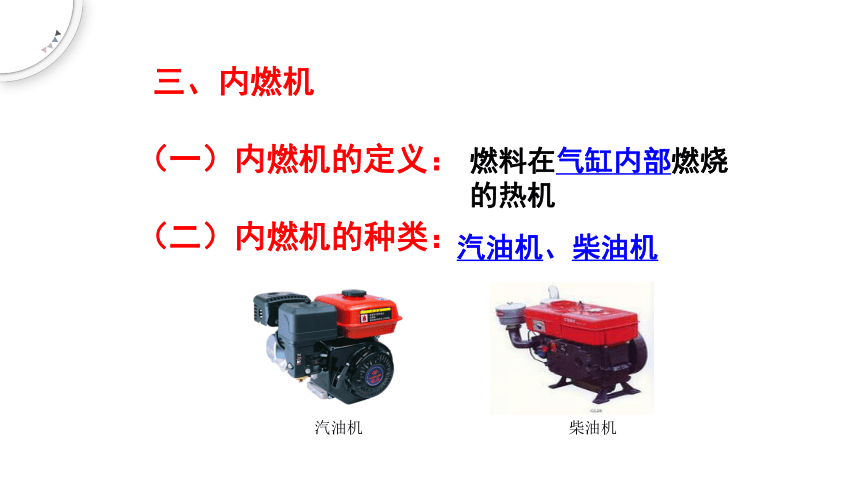

三、内燃机
（一）内燃机的定义：
（二）内燃机的种类：
燃料在气缸内部燃烧的热机
汽油机、柴油机
汽油机
柴油机
江山代有才人出，各领风骚数百年

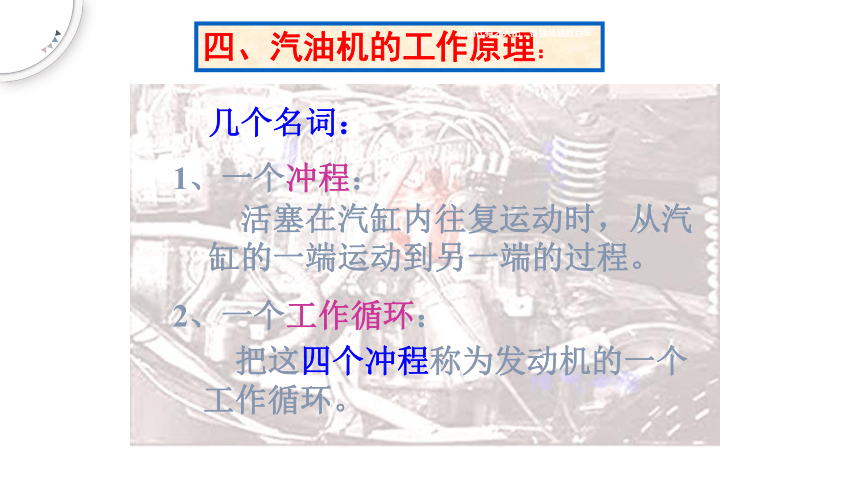

四、汽油机的工作原理：
几个名词：
1、一个冲程：
2、一个工作循环：
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。
把这四个冲程称为发动机的一个工作循环。
江山代有才人出，各领风骚数百年

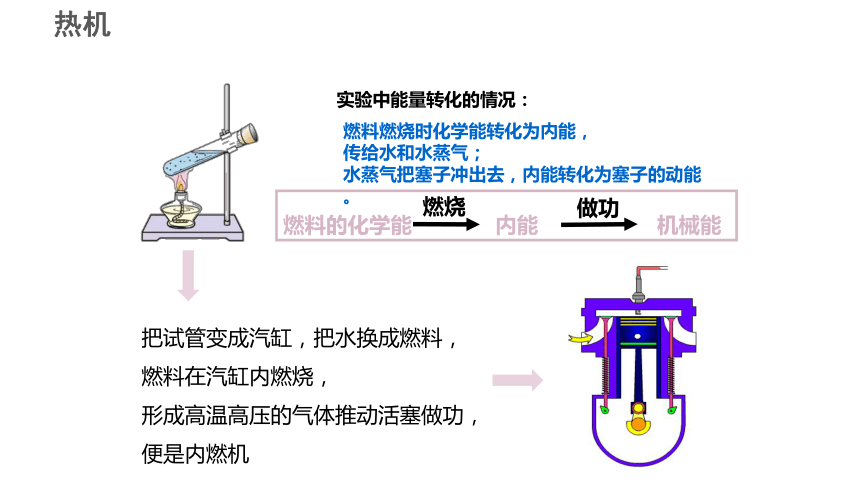

热机
实验中能量转化的情况：
燃料的化学能
内能
机械能
燃烧
做功
燃料燃烧时化学能转化为内能，
传给水和水蒸气；
水蒸气把塞子冲出去，内能转化为塞子的动能。
把试管变成汽缸，把水换成燃料，
燃料在汽缸内燃烧，
形成高温高压的气体推动活塞做功，
便是内燃机
江山代有才人出，各领风骚数百年
内燃机
内燃机：
燃料直接在发动机气缸内燃烧产生动力的热机
　　种类：内燃机分为汽油机和柴油机两大类
汽油机：
使用汽油作为燃料
柴油机：
使用柴油作为燃料
江山代有才人出，各领风骚数百年
汽油机
火花塞
汽缸
进气门
排气门
活塞
曲轴
连杆
构造
1、什么叫冲程？
工作过程
活塞从汽缸的一端运动到另一端的过程叫做冲程。
四冲程汽油机的剖面图
江山代有才人出，各领风骚数百年
汽油机
工作过程
吸气冲程
压缩冲程
做功冲程
排气冲程
江山代有才人出，各领风骚数百年
汽油机
1、进气门、排气门是关闭还是打开？
2、活塞向那个方向运动？
3. 吸进的是什么物质？
进气门打开, 排气门关闭
向下运动
汽油和空气组成的
燃料混合物
吸气冲程
江山代有才人出，各领风骚数百年
汽油机的工作过程
排气冲程
关闭
打开
下端
上
半
江山代有才人出，各领风骚数百年
吸气冲程
压缩冲程
做功冲程
排气冲程
机械能
内能
内能
机械能
汽油机的一个工作循环
1.汽油机工作的四个冲程中 燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 完成。所以启动内燃机需要外力。
开机
关机
做功冲程
飞轮的惯性
需要外力辅助
2.一个工作循环 个冲程，活塞往复运动 次，做功 次，曲轴（飞轮）转动 圈 ，能量转换 次。
4
2
1
2
2
总结
江山代有才人出，各领风骚数百年
内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
江山代有才人出，各领风骚数百年
1.若汽油机飞轮转速为2400r/min,1min内，汽油机完成（ ） 个工作循环，做功（ ）次，完成（ ）个冲程。
1200
1200
4800
练习
2.若汽油机飞轮转速为1800r/min,1s内，汽油机完成（ ） 个工作循环，做功（ ）次，完成（ ）个冲程。
15
15
60
江山代有才人出，各领风骚数百年
汽油机和柴油机的构造对比
汽油机的构造
柴油机的构造
火花塞
进气门
排气门
气缸
连杆
活塞
曲轴
喷油嘴
进气门
排气门
吸入空气和汽油混合物
吸入空气
①
②
江山代有才人出，各领风骚数百年
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
江山代有才人出，各领风骚数百年
吸气冲程
空气
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
江山代有才人出，各领风骚数百年
压缩冲程
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
江山代有才人出，各领风骚数百年
做功冲程
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
江山代有才人出，各领风骚数百年
排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
江山代有才人出，各领风骚数百年
江山代有才人出，各领风骚数百年
江山代有才人出，各领风骚数百年
想想议议：
1、在四个冲程中，哪些冲程发生了能量的转化？如何转化？
2、哪个冲程使汽车获得动力？
3、哪个冲程排出了汽车的尾气？
