14.1 热机

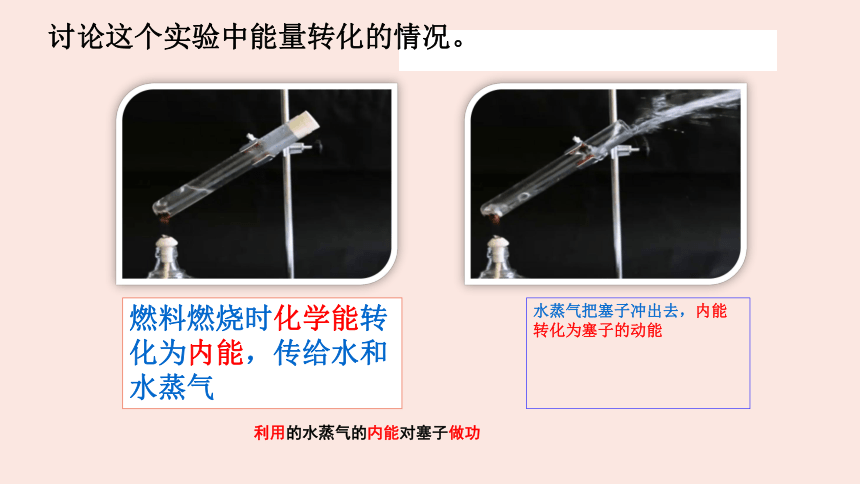

讨论这个实验中能量转化的情况。
燃料燃烧时化学能转化为内能，传给水和水蒸气
水蒸气把塞子冲出去，内能转化为塞子的动能
利用的水蒸气的内能对塞子做功
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
一 热机　
1．定义
：利用内能做功的机械

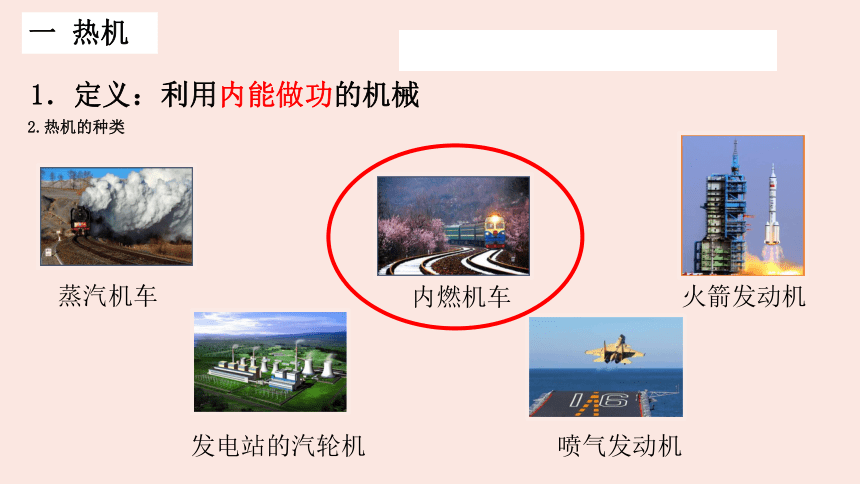

2.热机的种类
内燃机车
蒸汽机车
发电站的汽轮机
火箭发动机
喷气发动机
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为

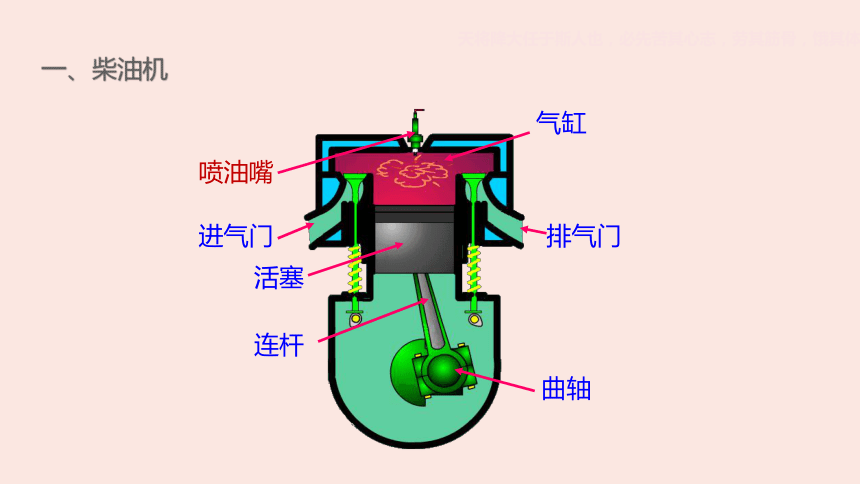

一、柴油机
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴

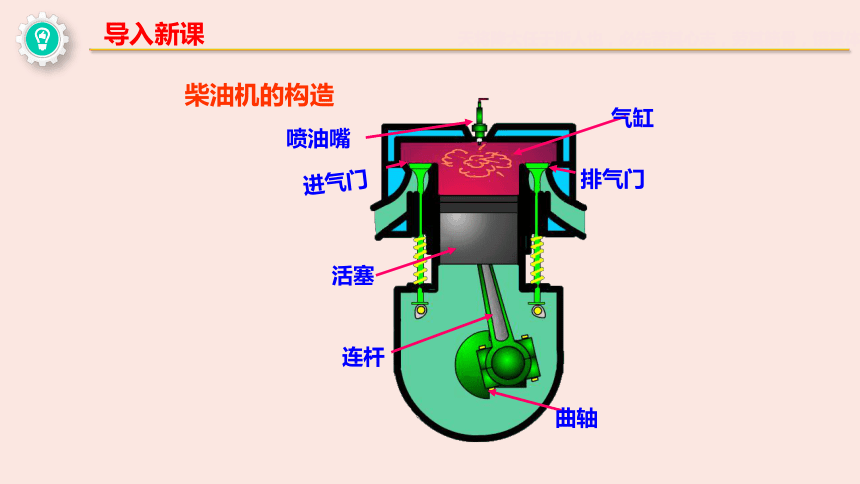

柴油机的构造
导入新课
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为

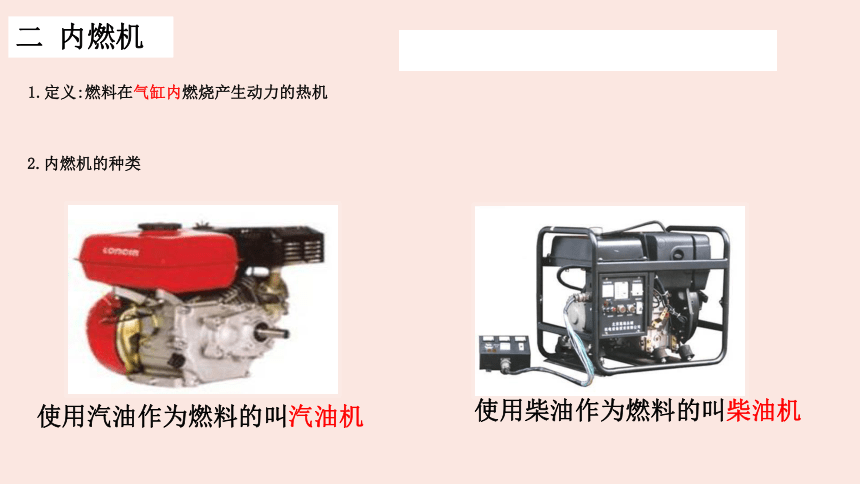

二 内燃机　
1.定义:燃料在气缸内燃烧产生动力的热机
2.内燃机的种类
使用汽油作为燃料的叫汽油机
使用柴油作为燃料的叫柴油机
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为

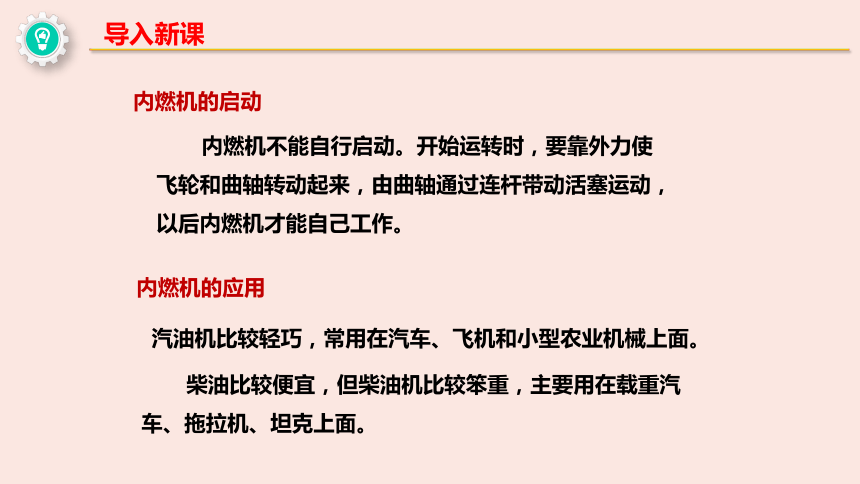

内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
内燃机的启动
内燃机的应用
导入新课
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为

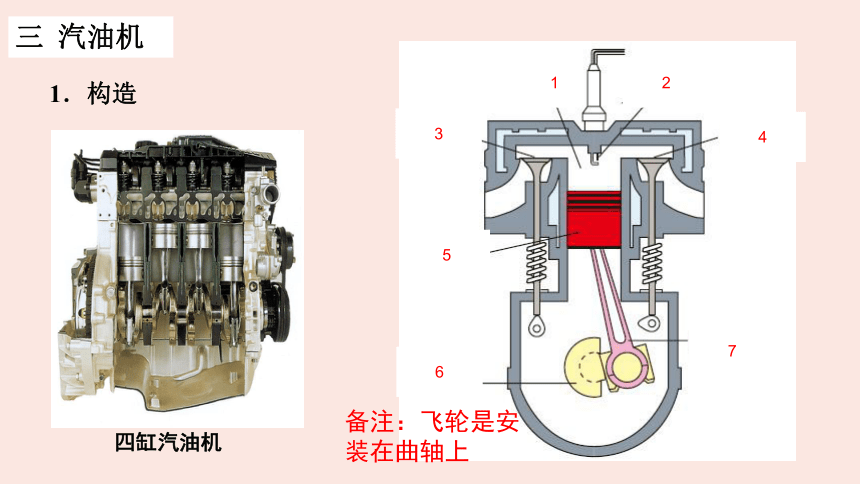

1．构造
四缸汽油机
三 汽油机　
1
2
3
4
5
6
7
备注：飞轮是安装在曲轴上
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
汽油机
二
1.汽油机的构造
由汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
四冲程柴油机工作过程
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程。在吸气冲程中吸入的只是空气。压缩比比汽油机更大，温度更高，压缩冲程末，喷油嘴喷出雾状柴油遇到热空气燃烧，高温高压燃气推动活塞对外做功。属于压燃式内燃机。
导入新课
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
内燃机工作时，活塞在汽缸内做一次单向运动，叫作一个冲程。汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
吸入气体: 。
1、吸气冲程
活塞运动方向： 。
汽油和空气的燃料混合物
阀门：进气阀 ；
排气阀 。
打开
关闭
向下
2.汽油机的工作原理
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
2、压缩冲程
燃料混合物：压强 ，
温度 。
阀门：进气阀 ；
排气阀 。
活塞运动方向： 。
关闭
关闭
增大
向上
升高
能量转化：
能
能
机械
内
活塞对燃料混合物做功，燃料内能增大，温度升高。
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。
内燃机中最常见的是汽油机和柴油机。
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
相同点：都是内燃机；一个工作循环都要经历吸气、压缩、做功、排气四个冲程。
不同点：构造方面：柴油机没有火花塞，而在相应位置上安装的是喷油嘴；
工作过程上：汽油机吸入的是汽油和空气的混合物，柴油机吸入的只是空气；
压缩情况不同：柴油机压缩冲程末，压缩比更大，所以压强更大，温度更高，超过了柴油的燃点；
点火方式不同：汽油机靠火花塞点火。柴油机属于压燃式。
汽油机与柴油机的异同点
导入新课
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
一、汽油机
排气冲程：进气门保持关闭，排气门打开，活塞向上运动，把废气排出汽缸。
以上四个冲程不断循环，活塞就能不断获得机械能。
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
一、汽油机
以上四个冲程不断循环，活塞就能不断获得机械能。
吸气冲程
压缩冲程
做功冲程
排气冲程
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
活塞运动方向： 。
向下
机械
内
3、做功冲程
能量转化：
能
能
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
阀门：进气阀 ；
排气阀 。
活塞运动方向： 。
关闭
打开
向上
4、排气冲程
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
汽油机
一个工作循环：
_____个冲程
活塞往复_____次
曲轴（飞轮）转动_____周
对外做功_____次
4
2
2
1
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
汽油机
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
柴油机
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
课堂练习
1.内燃机的工作过程是由吸气、 、 、排气四个冲程组成的。
2.在内燃机工作的四个冲程中内能转化为机械能的过程存在于（　　）
A．吸气冲程 B．做功冲程 C．压缩冲程 D．排气冲程
压缩
做功
B
天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为
3.如图是内燃机工作时某冲程的示意图（两气门关闭），该冲程是（　　）
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
4.从能的转化角度看，在四冲程内燃机的每个工作循环中，将内能转化为机械能的冲程是 冲程。 某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为 次。
C
做功
10
课堂练习
课堂小结
1.热机概念
2.常见的热机有：汽油机、柴油机
3.汽油机构造及工作原理
4.柴油机构造及工作原理
5.汽油机与柴油机异同点
