人教版九年级全一册物理
16.1 电压

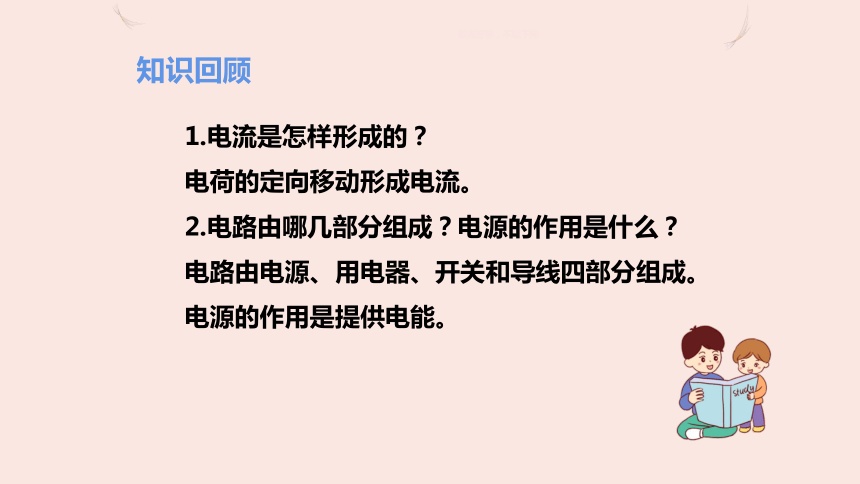

知识回顾
1.电流是怎样形成的？
电荷的定向移动形成电流。
2.电路由哪几部分组成？电源的作用是什么？
电路由电源、用电器、开关和导线四部分组成。
电源的作用是提供电能。
敏而好学，不耻下问
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
电源之父：伏特 （1745-1827）
敏而好学，不耻下问

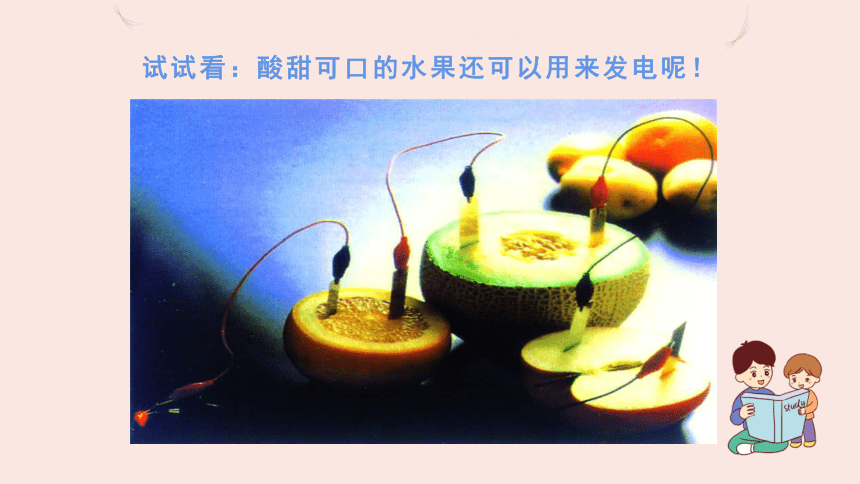

试试看：酸甜可口的水果还可以用来发电呢！
敏而好学，不耻下问
一、认识电压
敏而好学，不耻下问

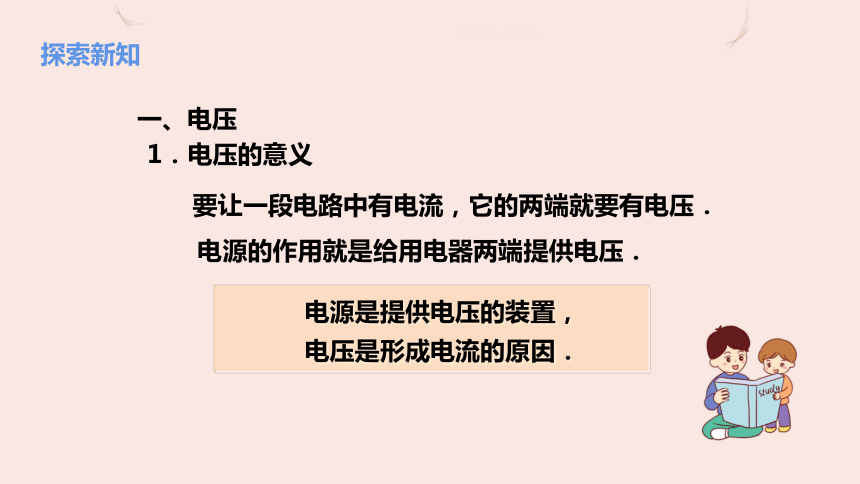

探索新知
要让一段电路中有电流，它的两端就要有电压．
电源的作用就是给用电器两端提供电压．
一、电压
1．电压的意义
电源是提供电压的装置，
电压是形成电流的原因．
敏而好学，不耻下问

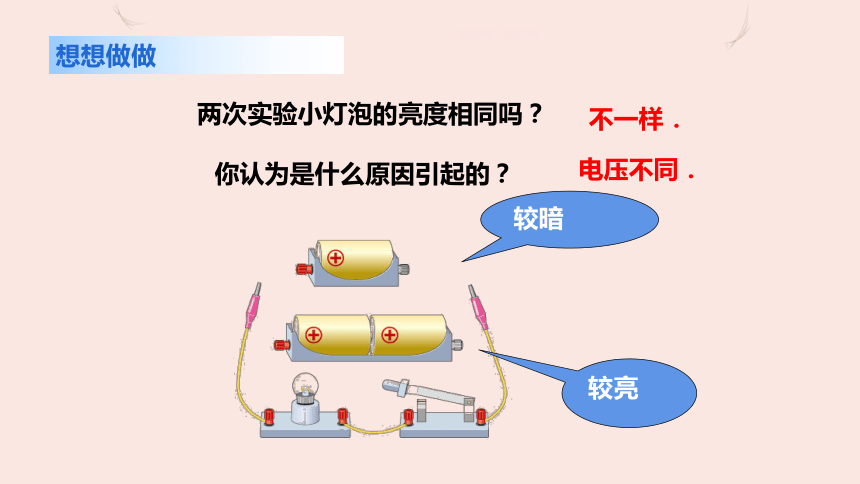

想想做做
　　两次实验小灯泡的亮度相同吗？
　　
你认为是什么原因引起的？
　不一样．
　电压不同．
较暗
较亮
敏而好学，不耻下问

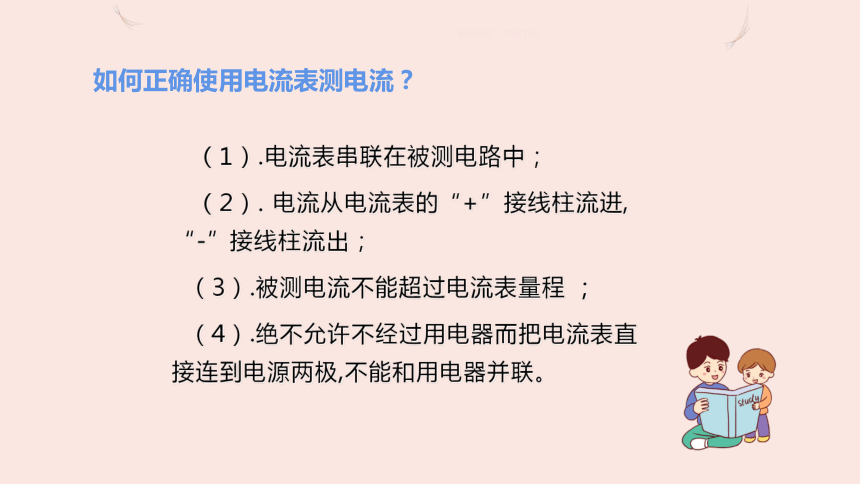

如何正确使用电流表测电流？
（1）.电流表串联在被测电路中；
（2）. 电流从电流表的“+”接线柱流进, “-”接线柱流出；
（3）.被测电流不能超过电流表量程 ；
（4）.绝不允许不经过用电器而把电流表直接连到电源两极,不能和用电器并联。
敏而好学，不耻下问

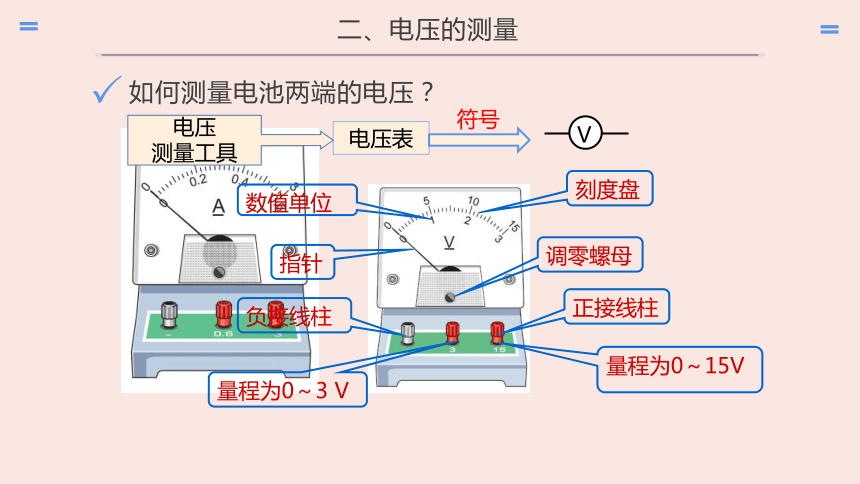

如何测量电池两端的电压？
二、电压的测量
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3 V
量程为0～15V
V
电压表
符号
电压
测量工具
敏而好学，不耻下问
如何测量电池两端的电压？
二、电压的测量
三个接线柱：一个黑接线柱，两个红接线柱。
两个量程 ：“3V”量程，分度值为0.1V；
“15V”量程，分度值为0.5V。
黑接线柱，电压表的“负极”
红接线柱，电压表的”正极”
量程：0~3V
量程：0~15V
敏而好学，不耻下问
下列说法正确的是（ ）
A.电路中只要有电压，就会有电流
B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压
D.电流使导体中不断形成电压
C
电路中有电压，但是不构成通路，就不会有电流。
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，而电流不是形成电压的原因。
×
×
×
√
例题
敏而好学，不耻下问
二、电压的测量
敏而好学，不耻下问

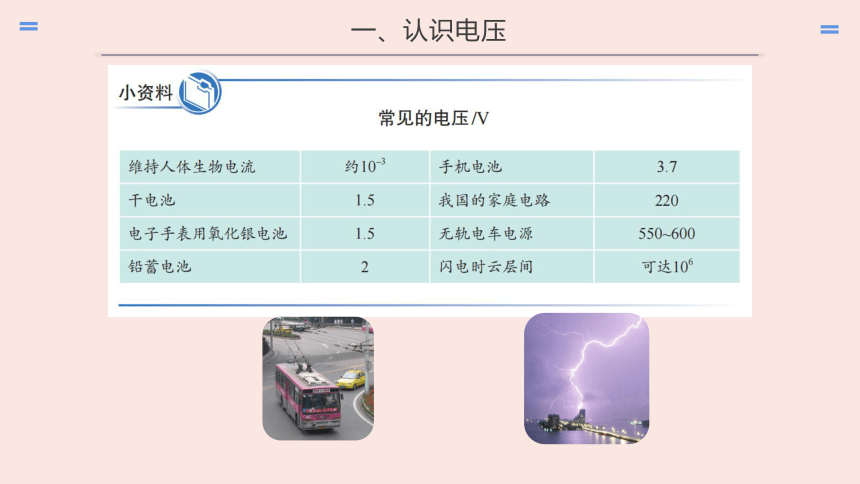

常见的电压
维持人体的生物电 10-3V
干电池 1.5V
铅蓄电池 2V
家庭电路 220V
雷电可达106V
无轨电车电源约600V
敏而好学，不耻下问
请阅读课本P57的某直流电压表使用说明书，学习电压表
的使用方法。
二、电压的测量
敏而好学，不耻下问
认识电压表
测量电压大小的工具叫电压表。它在电路中的符号是 。
V
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15 V
敏而好学，不耻下问
二、电压的测量
1.调零
使用电压表，要先进行调零
调零：实验前检查电流表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
敏而好学，不耻下问
（一）统一观点
1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
{
电压
敏而好学，不耻下问
阅读课本《九年级物理全一册》第56页“小资料”
敏而好学，不耻下问
课堂检测
1.下列关于电压的说法中，不正确的是（　　）
A．电压是使电路中形成电流的原因
B．人体的安全电压不超过36V
C．干电池、蓄电池都是提供电压的装置
D．电路两端有电压，电路中一定有电流
敏而好学，不耻下问
课堂检测
2. 如图所示，电压表的示数是_______V。
敏而好学，不耻下问
课堂检测
3. 如图所示，闭合开关后，要使L1和L2都发光，甲是______表；乙是______表。
敏而好学，不耻下问
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
