人教版九年级全一册物理
16.2 串、并联电路中电压的规律
探究目的
探究串联电路电压的规律

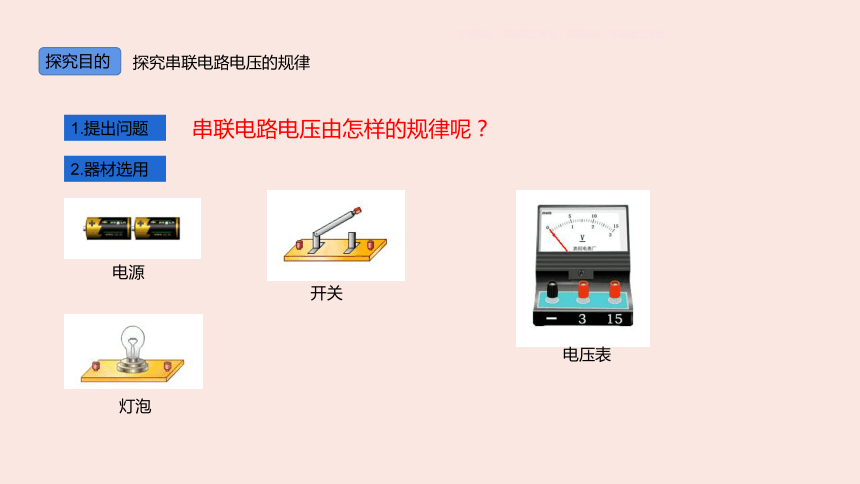

2.器材选用
电源
开关
1.提出问题
串联电路电压由怎样的规律呢？
灯泡
电压表
不登高山，不知天之高也；不临深溪，不知地之厚也
【进行实验，记录数据】
根据电路图，连接实物，进行测量。
注意：为得到普遍规律，要改变小灯泡的规格，多次实验。

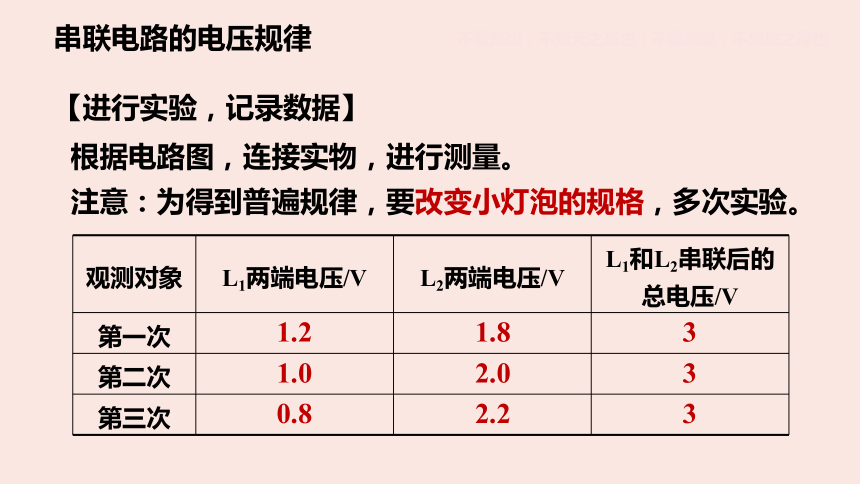

观测对象 L1两端电压/V L2两端电压/V L1和L2串联后的
总电压/V
第一次
第二次
第三次
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3
不登高山，不知天之高也；不临深溪，不知地之厚也

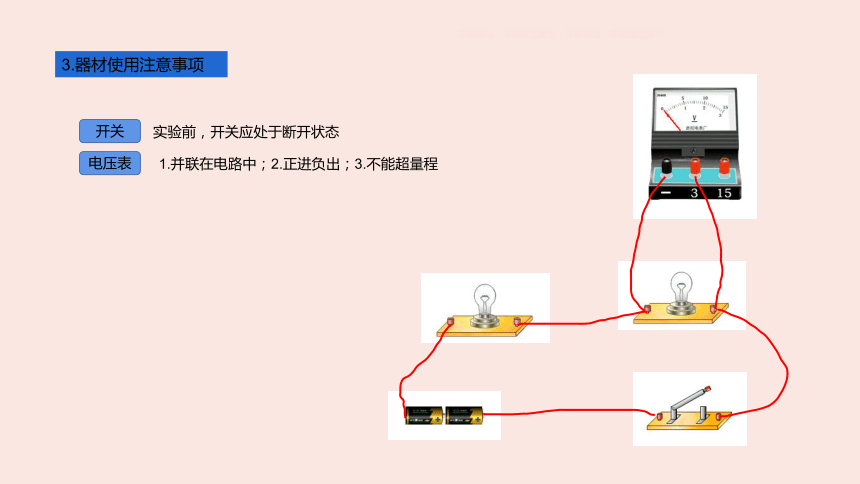

3.器材使用注意事项
电压表
开关
实验前，开关应处于断开状态
1.并联在电路中；2.正进负出；3.不能超量程
不登高山，不知天之高也；不临深溪，不知地之厚也

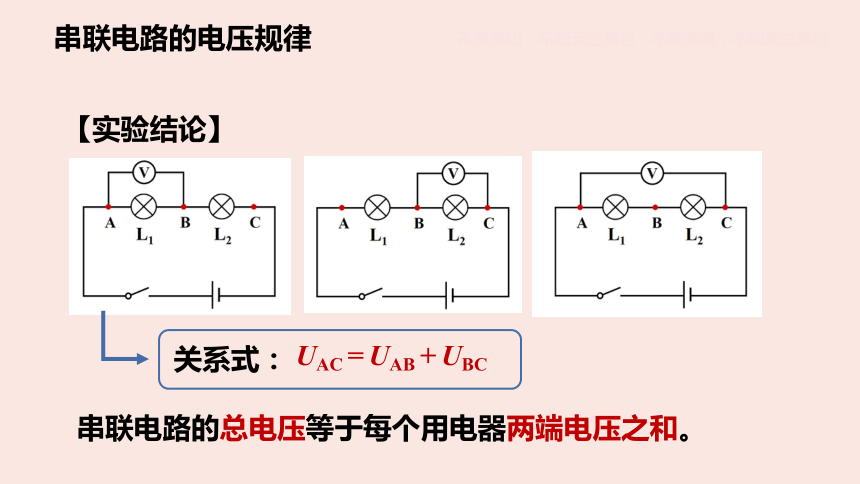

串联电路的总电压等于每个用电器两端电压之和。
UAC = UAB + UBC
【实验结论】
关系式：
不登高山，不知天之高也；不临深溪，不知地之厚也
4.实验步骤

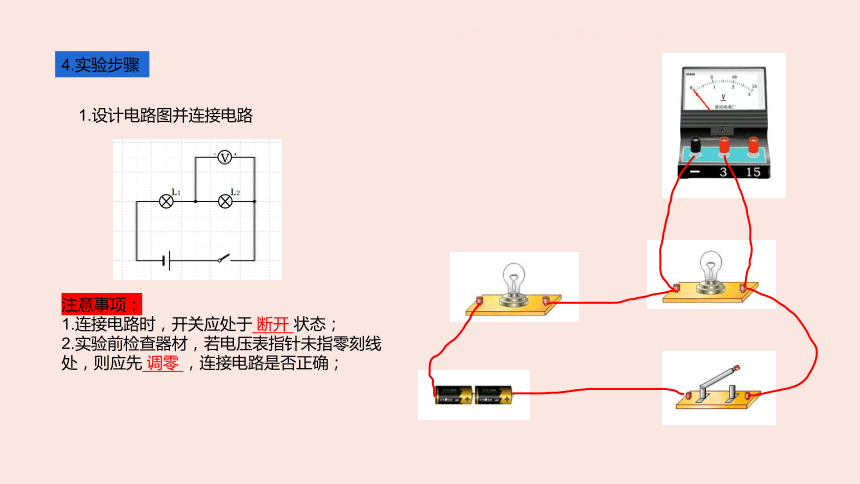

1.设计电路图并连接电路
注意事项：
1.连接电路时，开关应处于 断开 状态；
2.实验前检查器材，若电压表指针未指零刻线处，则应先 调零 ，连接电路是否正确；
不登高山，不知天之高也；不临深溪，不知地之厚也
学习完串联电路中电压的规律后，
你知道怎么探究并联电路中电压
的规律了吗？
不登高山，不知天之高也；不临深溪，不知地之厚也

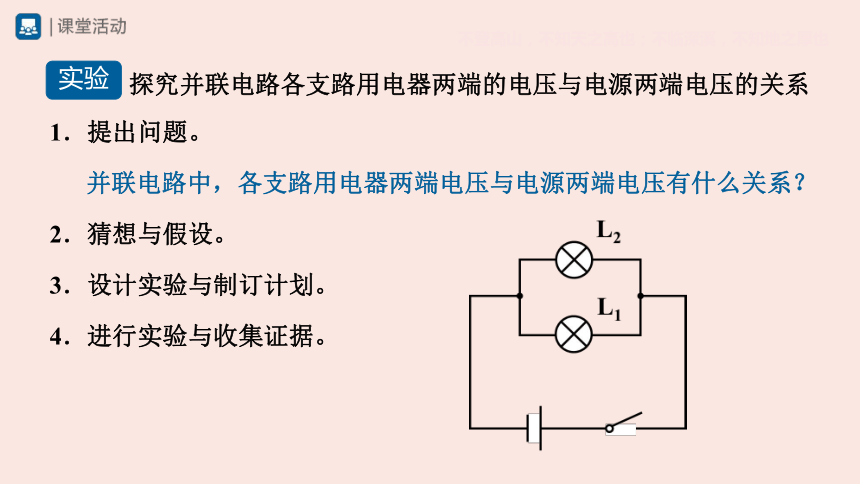

实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
并联电路中，各支路用电器两端电压与电源两端电压有什么关系？
2．猜想与假设。
3．设计实验与制订计划。
4．进行实验与收集证据。
1．提出问题。
实验
不登高山，不知天之高也；不临深溪，不知地之厚也

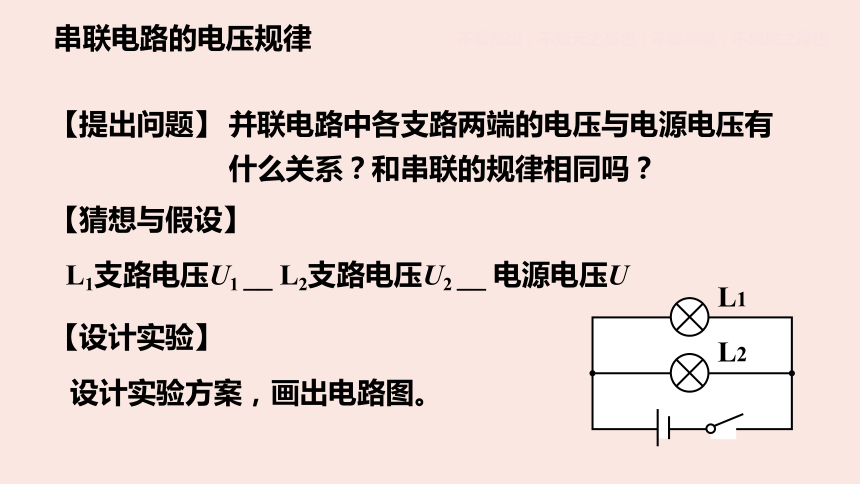

【提出问题】
【猜想与假设】
并联电路中各支路两端的电压与电源电压有什么关系？和串联的规律相同吗？
L1支路电压U1 __ L2支路电压U2 __ 电源电压U
【设计实验】
设计实验方案，画出电路图。
L1
L2
不登高山，不知天之高也；不临深溪，不知地之厚也
4.实验步骤
2.进行实验
（1）把电压表与AB之间并联，闭合开关，观察电压表的示数，并记录；
（2）把电压表与BC之间并联，闭合开关，观察电压表的示数，并记录；
（3）把电压表与AC之间并联，闭合开关，观察电压表的示数，并记录;
实验次数 UAB UBC UAC
1
2
3
C
B
A
（4）换用不同规格的小灯泡，再次进行实验。
不登高山，不知天之高也；不临深溪，不知地之厚也
【设计实验】
用电压表分别测量电源电压U、
L1两端的电压U1、L2两端的电压U2。
不登高山，不知天之高也；不临深溪，不知地之厚也
测量对象 电路图 实物图
L1 两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
不登高山，不知天之高也；不临深溪，不知地之厚也
5.数据分析
串联电路两端的电压等于串联电路中各部分电路两端电压之和。
实验结论：
实验次数 UAB UBC UAC
1
2
3
C
B
A
不登高山，不知天之高也；不临深溪，不知地之厚也
L2
S
L1
　　③ 电源两端电压
探究并联电路电压的规律
不登高山，不知天之高也；不临深溪，不知地之厚也
测量对象 电路图 实物图
L2 两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
不登高山，不知天之高也；不临深溪，不知地之厚也
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
不登高山，不知天之高也；不临深溪，不知地之厚也
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U/ V
二、探究并联电路电压的规律
数据表格
进行实验
分析数据得出结论
3
3
3
3
3
3
3
3
3
不登高山，不知天之高也；不临深溪，不知地之厚也
测量对象 电路图 实物图
电源两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
不登高山，不知天之高也；不临深溪，不知地之厚也
巩固练习
1.在下图所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1闭合，S2断开时，灯L1和L2两端的电压分别为( )
　A.2V和3V
B.3V和2V
　C.2V和8V 　　
D.2V和5V
A
不登高山，不知天之高也；不临深溪，不知地之厚也
巩固练习
2.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电阻R1和R2两端的电压分别为(　　)
A．1.2V，6V
B．6V,1.2V
C．4.8V,1.2V
D．1.2V,4.8V
C
并联电路电源电压等于各支路用电器两端电压。
U=U1=U2
L1
L2
U2
U1
U
探究并联电路电压的规律
结　论
不登高山，不知天之高也；不临深溪，不知地之厚也
