模块一 新能源汽车维护基础
任务3
新车PDI 检查
任务3 新车PDI 检查

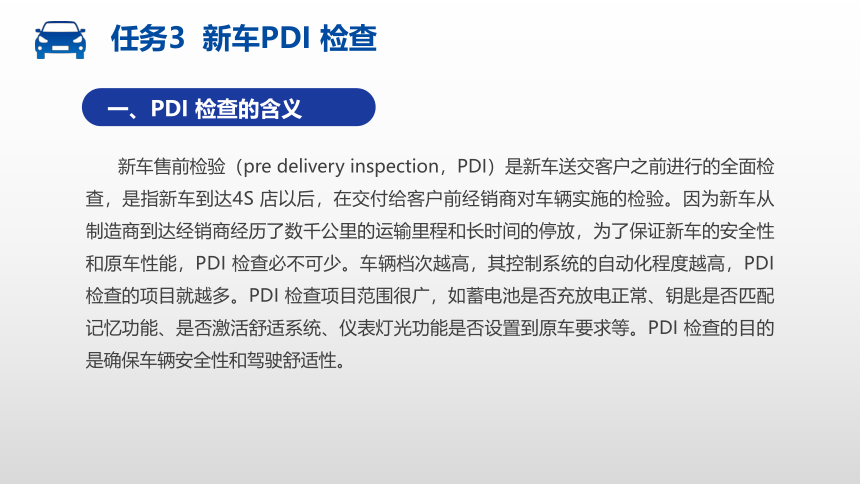

新车售前检验（pre delivery inspection，PDI）是新车送交客户之前进行的全面检查，是指新车到达4S 店以后，在交付给客户前经销商对车辆实施的检验。因为新车从制造商到达经销商经历了数千公里的运输里程和长时间的停放，为了保证新车的安全性和原车性能，PDI 检查必不可少。车辆档次越高，其控制系统的自动化程度越高，PDI检查的项目就越多。PDI 检查项目范围很广，如蓄电池是否充放电正常、钥匙是否匹配记忆功能、是否激活舒适系统、仪表灯光功能是否设置到原车要求等。PDI 检查的目的是确保车辆安全性和驾驶舒适性。
一、pdi 检查的含义
任务3 新车PDI 检查

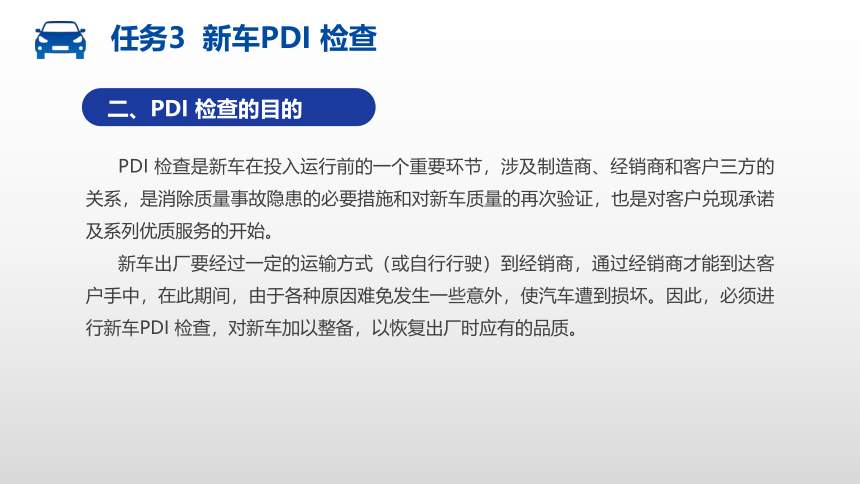

PDI 检查是新车在投入运行前的一个重要环节，涉及制造商、经销商和客户三方的关系，是消除质量事故隐患的必要措施和对新车质量的再次验证，也是对客户兑现承诺及系列优质服务的开始。
新车出厂要经过一定的运输方式（或自行行驶）到经销商，通过经销商才能到达客户手中，在此期间，由于各种原因难免发生一些意外，使汽车遭到损坏。因此，必须进行新车PDI 检查，对新车加以整备，以恢复出厂时应有的品质。
二、pdi 检查的目的

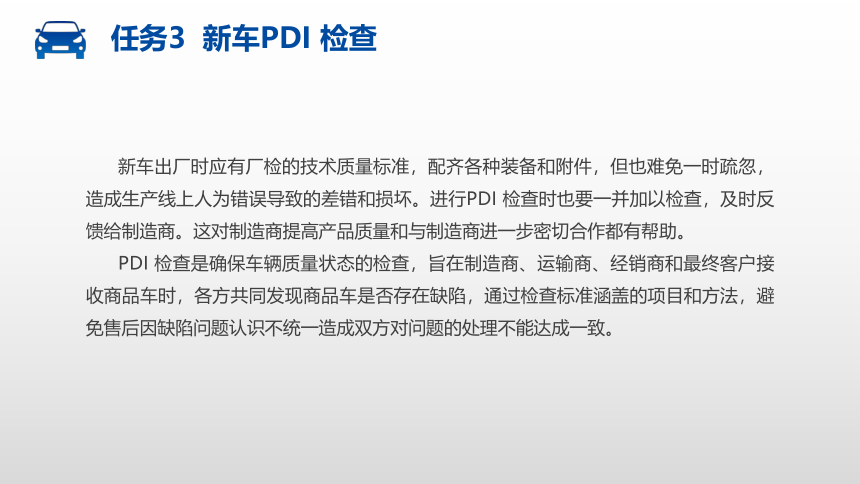

新车出厂时应有厂检的技术质量标准，配齐各种装备和附件，但也难免一时疏忽，造成生产线上人为错误导致的差错和损坏。进行PDI 检查时也要一并加以检查，及时反馈给制造商。这对制造商提高产品质量和与制造商进一步密切合作都有帮助。
PDI 检查是确保车辆质量状态的检查，旨在制造商、运输商、经销商和最终客户接收商品车时，各方共同发现商品车是否存在缺陷，通过检查标准涵盖的项目和方法，避免售后因缺陷问题认识不统一造成双方对问题的处理不能达成一致。
任务3 新车PDI 检查
任务3 新车PDI 检查

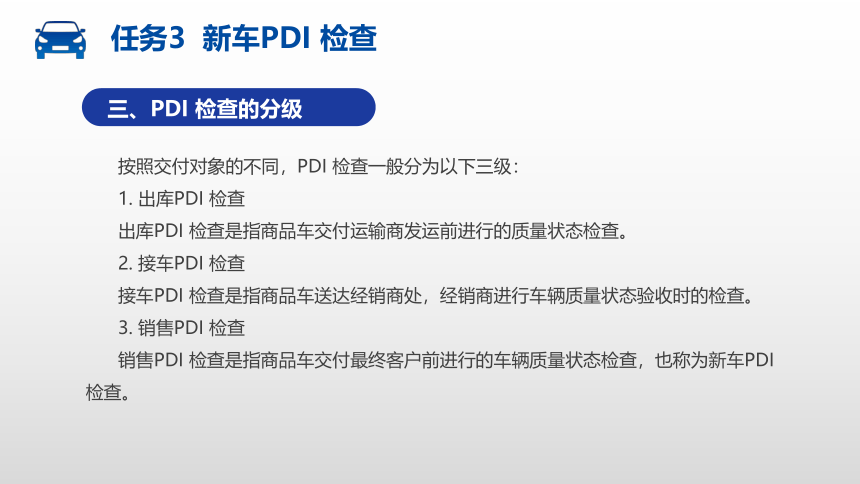

按照交付对象的不同，PDI 检查一般分为以下三级：
1. 出库PDI 检查
出库PDI 检查是指商品车交付运输商发运前进行的质量状态检查。
2. 接车PDI 检查
接车PDI 检查是指商品车送达经销商处，经销商进行车辆质量状态验收时的检查。
3. 销售PDI 检查
销售PDI 检查是指商品车交付最终客户前进行的车辆质量状态检查，也称为新车PDI 检查。
三、pdi 检查的分级
任务3 新车PDI 检查
PDI 检查的基本要求如下：
1. 汽车经销商在将汽车交给客户前应保证整车完好。
2. 汽车经销商应仔细检查汽车的外观，确保外观无划伤及外部装备齐全。
3. 汽车经销商应仔细检查汽车内饰及装备，确保内饰和装备完好。
4. 汽车经销商应对汽车性能进行测试，确保汽车的安全性能和动力性能良好。
四、pdi 检查的基本要求

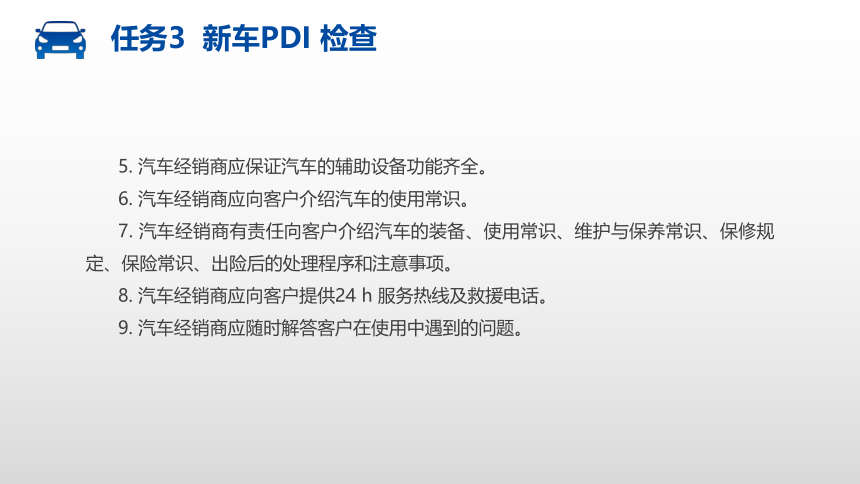

5. 汽车经销商应保证汽车的辅助设备功能齐全。
6. 汽车经销商应向客户介绍汽车的使用常识。
7. 汽车经销商有责任向客户介绍汽车的装备、使用常识、维护与保养常识、保修规定、保险常识、出险后的处理程序和注意事项。
8. 汽车经销商应向客户提供24 h 服务热线及救援电话。
9. 汽车经销商应随时解答客户在使用中遇到的问题。
任务3 新车PDI 检查
任务3 新车PDI 检查

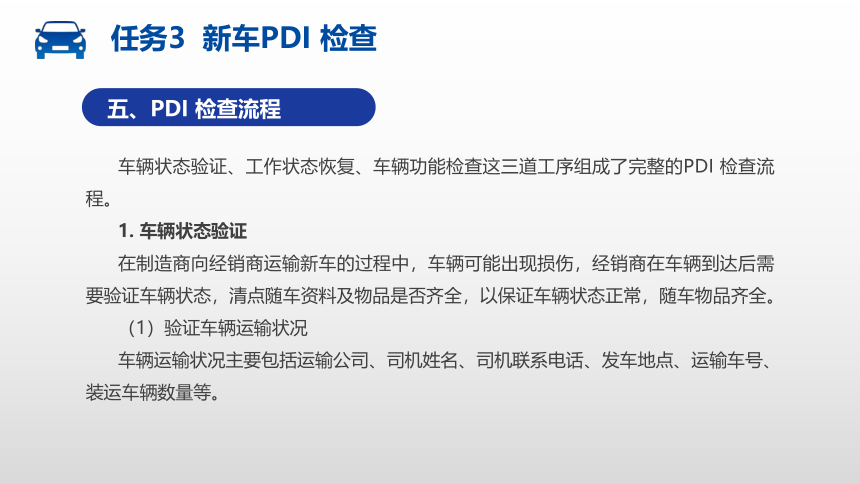

车辆状态验证、工作状态恢复、车辆功能检查这三道工序组成了完整的PDI 检查流程。
1. 车辆状态验证
在制造商向经销商运输新车的过程中，车辆可能出现损伤，经销商在车辆到达后需要验证车辆状态，清点随车资料及物品是否齐全，以保证车辆状态正常，随车物品齐全。
（1）验证车辆运输状况
车辆运输状况主要包括运输公司、司机姓名、司机联系电话、发车地点、运输车号、装运车辆数量等。
五、pdi 检查流程

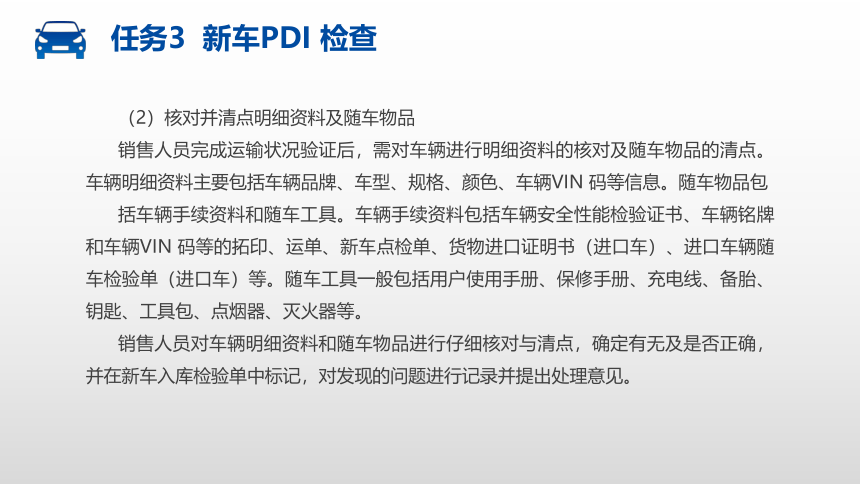

（2）核对并清点明细资料及随车物品
销售人员完成运输状况验证后，需对车辆进行明细资料的核对及随车物品的清点。车辆明细资料主要包括车辆品牌、车型、规格、颜色、车辆VIN 码等信息。随车物品包
括车辆手续资料和随车工具。车辆手续资料包括车辆安全性能检验证书、车辆铭牌和车辆VIN 码等的拓印、运单、新车点检单、货物进口证明书（进口车）、进口车辆随车检验单（进口车）等。随车工具一般包括用户使用手册、保修手册、充电线、备胎、钥匙、工具包、点烟器、灭火器等。
销售人员对车辆明细资料和随车物品进行仔细核对与清点，确定有无及是否正确，并在新车入库检验单中标记，对发现的问题进行记录并提出处理意见。
任务3 新车PDI 检查
2. 工作状态恢复
（1）安装熔丝
在新车运输过程中，为了避免顶灯、收音机等部件有电流通过，制造商已提前将其熔丝或短路销拆下，并放在继电器盒内。在车辆交付客户前，应先将熔丝或短路销安装到相应位置。
（2）安装制造商提供的零部件
为避免车辆在运输过程中损坏，制造商会将外后视镜等外部凸出部分的零部件单独包装，接车后应按需要对其进行安装。单独包装的零部件一般包括外后视镜、备胎固定架托座、前阻风板和扰流板盖、轮帽和盖等。
任务3 新车PDI 检查
（3）取下前弹簧隔圈
用举升机或千斤顶将车辆升起，从前悬架上取下前弹簧隔圈。
（4）拆下盘式制动器的防锈罩
用手取下盘式制动器上的防锈罩，不要使用螺钉旋具或其他工具，以防损坏车轮和盘式制动器。
（5）安装橡胶车身塞（如果有）
将橡胶车身塞装入车身相应部件的孔内。
（6）取下紧急拖车环
将紧急拖车环从保险杠上取下，然后在紧急拖车环的孔上加盖。紧急拖车环孔盖在手套箱中，取下的紧急拖车环放在工具袋中。没有装紧急拖车环的车辆不进行此项工作。
任务3 新车PDI 检查
（7）调整轮胎气压
保证轮胎（包括备胎）气压正常。
（8）除去不必要的标志
将不必要的标志、标签、贴纸及保护盖等取下。
（9）取下车身保护膜
冲洗车身，除去运输过程中的灰尘；揭下车身保护膜；检查车辆油漆表面是否有黏性残留物或凸出物。
任务3 新车PDI 检查
3. 车辆功能检查
（1）准备工作
1）准备好轮胎气压表、绝缘万用表、检测照明灯等检测设备。
2）放置驾驶室座椅护套、转向盘护套及驾驶室脚垫。
3）准备好组套工具、扭力扳手、橡皮软管等。
4）准备新车交接检验记录单（PDI 检查单）及记录板夹。
（2）环车检查
1）清洗车身和内部，清洗时注意不要划伤车身及座椅。
2）环绕汽车一周，仔细查看全车油漆颜色是否一致，车身表面有无划痕、掉漆、开裂、起泡或锈蚀，并用手摸一摸有无修补痕迹。
任务3 新车PDI 检查
3）检查车门、行李舱盖和充电口盖开关是否正常，车窗是否完好，前后风窗玻璃有无损伤，车门把手开关是否灵活、安全、可靠，门窗密封条是否损坏，车门打开后在某个限制位是否有轻微晃动现象，电动车窗升降是否稳定。
4）检查备胎的气嘴帽是否完好，备胎气压及固定情况是否正确，备胎与其他轮胎的规格是否相同。
5）检查车辆各处标志和装饰条是否完好，安装是否牢靠。
6）检查车辆前照灯、左右转向灯、危险报警信号灯、制动灯、倒车灯、示廓灯、雾灯、阅读灯及灯具外壳等是否正常。
任务3 新车PDI 检查
7）按压喇叭开关，检查喇叭工作是否正常。
8）进入驾驶室，插入钥匙，将点火开关置于“ON”挡位，检查刮水器、喷水器工作是否正常。
9）检查后窗除雾器及点烟器工作是否正常。
10）检查灭火器及随车工具是否固定。
（3）检查前机舱
1）检查辅助蓄电池正负极接线柱是否牢固，辅助蓄电池电量是否正常。
2）目测汽车冷却液、风窗玻璃清洗液、制动液等液面位置是否符合要求。
3）检查汽车冷却液、制动液、电解液及制冷剂等有无泄漏。
4）检查高低压线束接头是否松动。
任务3 新车PDI 检查
（4）检查车辆底部
1）检查制动系统软管和线路。
2）检查传动轴防尘罩。
3）检查动力转向系统。
4）检查齿条-齿轮护罩情况。
5）检查全部转向系统紧固件。
6）检查轮胎气压和轮胎规格，检查防盗螺栓接头是否配套，检查轮胎有无磨损、刮痕以及有无镶嵌碎石头。
7）检查车轮紧固螺栓力矩。
8）检查减振器性能是否完好。
9）检查动力蓄电池外壳有无破损、裂纹等。
任务3 新车PDI 检查
（5）道路驾驶检查
1）启动车辆，观察车辆仪表板及报警装置工作是否正常。
2）检查制动踏板、加速踏板的高度及自由行程。启动车辆，踩下加速踏板，应感觉
轻松自如，并有一小段自由行程；踩下制动踏板不放，此时踏板应保持一定高度，若其缓慢下移，则表示制动系统有泄漏现象。
3） 检查车辆运行情况。将换挡机构置于N 挡， 启动车辆， 观察仪表板， 若“READY”指示灯点亮，说明车辆启动正常，此时将挡位放置于D 挡，轻踩加速踏板，观察车辆加速是否平顺；在车辆停稳后，将挡位放置于R 挡，检查车辆倒车是否正常。
任务3 新车PDI 检查
4）检查车辆行驶性能及操纵性能是否良好。驾驶车辆进行上下坡行驶，测试车辆动力性能和加速性能是否良好；在车辆加减速过程中轻打转向盘，检查车辆转向能力是否良好；检查车辆转向盘自动回正性能是否良好；车辆以最小转弯半径掉头行驶时，检查车辆有无异常状况发生。
5）检查制动系统工作是否正常。驾驶车辆获得一定速度后，轻踩制动踏板，检查车辆制动是否平顺；车辆停稳后，关闭点火开关，拉起驻车制动，检查车辆是否不动。
6）检查转向系统工作是否正常。在车辆行驶过程中转动转向盘，观察车辆转向的准确性和灵敏度；以最小转弯半径掉头行驶，检查车辆有无异常状况发生。
7）检查空调的制冷、暖风、内外循环系统等是否工作正常。
8）检查音响系统是否工作正常。
任务3 新车PDI 检查
（6）交付检查及车辆清洁
1）揭下车辆不必要的标签，清洗车辆。
2）检查随车工具和资料是否齐全。
3）检查需交付客户的所有相关资料是否齐全，清点并查验发票、出厂合格证、保险单、保修单、说明书、使用手册、保修手册等是否齐全。
任务3 新车PDI 检查
任务3 新车PDI 检查
为了保证交车前检查工作的顺利完成，避免擦伤和弄脏车辆，在进行交车检查前必须注意以下事项：
1. 保持双手清洁，及时修剪指甲。
2. 保持工作服整洁合身，不要有金属纽扣和拉扣，鞋子不能沾有泥土。
3. 不能放任何工具和硬物在衣服口袋内。
4. 不能佩戴手表、戒指、手链、项链、钥匙链等金属物品。
5. 在车辆前方作业时，应关闭汽车点火开关并取出钥匙。
6. 在前机舱实施作业时，应放置翼子板布。
7. 举升车辆在车下作业前，应断开汽车蓄电池负极。
8. 举升车辆时，应检查举升机托臂，不可顶在动力蓄电池处。
六、pdi 检查的注意事项
任务3 新车PDI 检查
纯电动汽车新车的交车条件与普通燃油车的新车交车条件基本相同。
1. 一看车身外观是否完好，有没有划痕。
2. 二看车内的各种电器设备是否正常。
3. 三看车灯系统是否完好。
4. 四看轮胎是否有凹陷，轮胎气压是否正常。
5. 五看行驶里程，几十千米以内视为正常。
6. 六看随车配件，如充电线、备胎、工具以及车辆的使用说明等是否齐全。
七、新车交车条件
1. 简述PDI 检查的含义。
2. 简述PDI 检查的目的。
3. 简述PDI 检查的基本要求。
4. 简述PDI 检查流程。
思考与练习
