(共18张PPT)
2.6
电源的电动势和内阻
闭合电路的欧姆定律

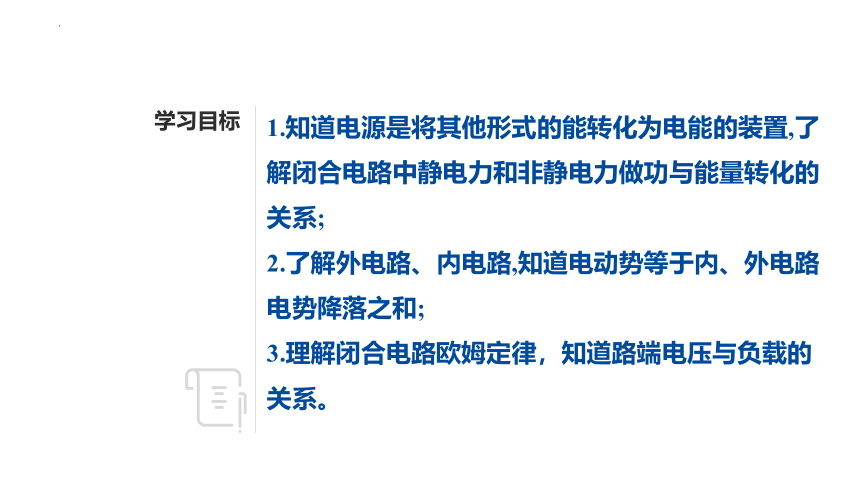

学习目标
1.知道电源是将其他形式的能转化为电能的装置,了解闭合电路中静电力和非静电力做功与能量转化的关系;
2.了解外电路、内电路,知道电动势等于内、外电路电势降落之和;
3.理解闭合电路欧姆定律，知道路端电压与负载的关系。
电源电动势和内阻
3
01

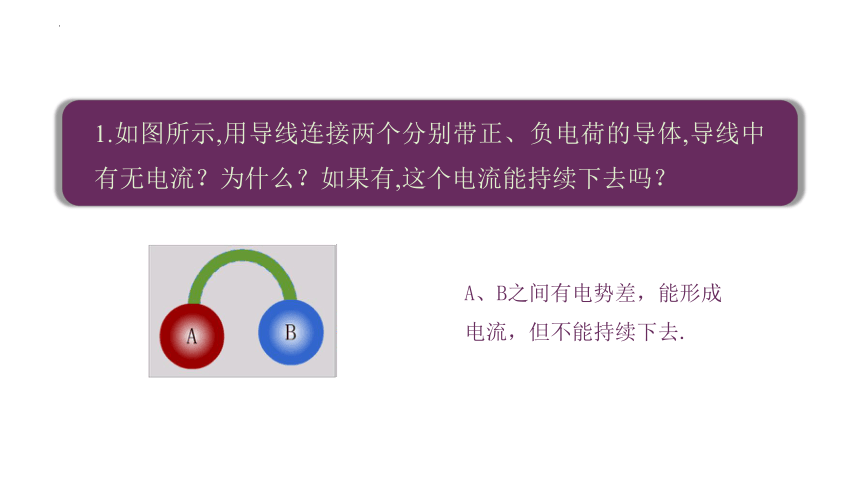

1.如图所示,用导线连接两个分别带正、负电荷的导体,导线中有无电流？为什么？如果有,这个电流能持续下去吗？
A、B之间有电势差，能形成电流，但不能持续下去.
5
大家知道瞬间放电的电容器与持续放电的电池什么区别吗？
6

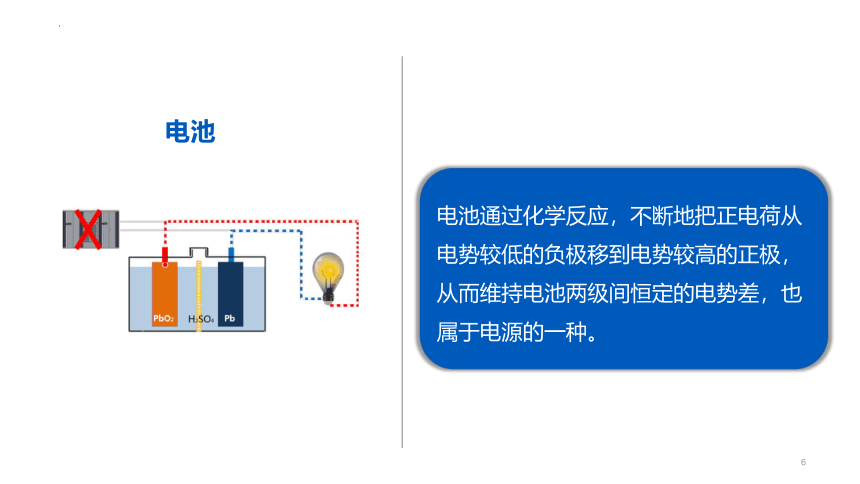

电池
电池通过化学反应，不断地把正电荷从电势较低的负极移到电势较高的正极，从而维持电池两级间恒定的电势差，也属于电源的一种。
7

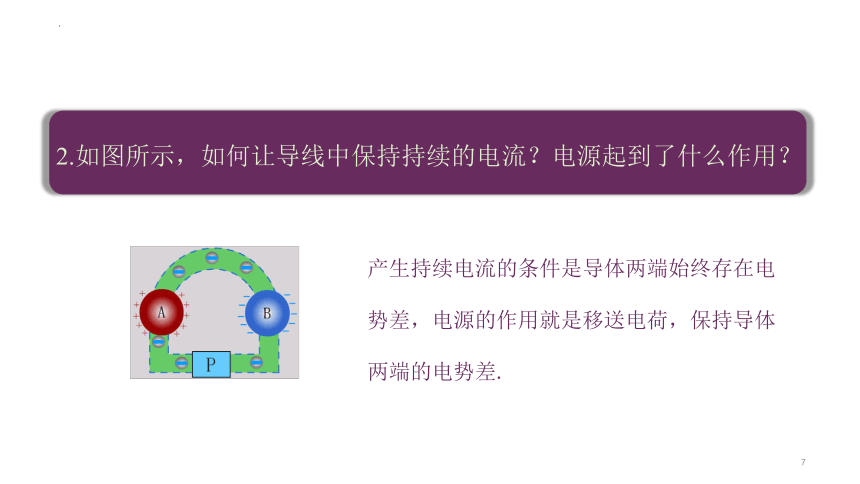

2.如图所示，如何让导线中保持持续的电流？电源起到了什么作用？
产生持续电流的条件是导体两端始终存在电势差，电源的作用就是移送电荷，保持导体两端的电势差.
8
电源：我们把能够保持导体电势差，可以将其它形式的能转化为电能的装置称之为电源
9
1.非静电力：电源把正电荷从负极搬运到正极的力。
2.电动势：非静电力在电源内部将正电荷从电源负极移到正极所做的功W非与电荷量q的比。
公式：E=
3.内阻：在闭合电路的内电路部分,即电源内部也存在电阻,我们称为内电,简称内阻。
10
关于电动势概念的几点注意：
(1) 非静电力移送相同电荷量的电荷做功越多，做功本领越强，则电动势越大.
(2)公式E＝ 是电动势的定义式而不是决定式，E的大小与W和q无关，是由电源自身的性质决定的。
(3)电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功.
闭合电路欧姆定律
11
02
12
如图为闭合电路的组成.
(1)在外、内电路中，沿着电流方向，各点电势如何变化？
(2)若电源电动势为E，电路中的电流为I，在t时间内非静电力做功多少？内、外电路中产生的焦耳热分别为多少？它们之间有怎样的关系？
在外电路中沿电流方向电势降低；在内电路中沿电流方向电势升高
EIt　I2rt　I2Rt　EIt＝I2Rt＋I2rt
13
(3)闭合电路的电流I与电动势E、外电阻R和内电阻r的关系怎样？
E=IR+Ir 或 I=
14
1.内、外电路中的电势变化
如图所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高.
15
2.闭合电路欧姆定律的几种表达形式
(1)I＝ 、E＝IR＋Ir只适用于外电路为纯电阻的闭合电路.
(2)U外＝E－Ir，E＝U外＋U内适用于任意的闭合电路，其中U外表示外电路的电势降落，叫作路端电压.
3.电源的总功率：P总＝EI；电源内电阻消耗的功率P内＝U内I＝I2r；电源输出功率P出＝U外I.
16
在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？
17
1.路端电压与负载的关系：
U＝E－U内＝E-随着外电阻增大，路端电压增大．当外电路开路时(外电阻无穷大)，路端电压U＝E,这也提供了一种粗测电源电动势的方法，即用电压表直接测电源电动势．
2.由U＝E－Ir知,电源的U－I图像是一条倾斜的直线,如图所示,图像中U轴截距E表示电源电动势,I轴截距I0表示短路电流(纵、横坐标都从零开始),斜率的绝对值表示电源的内阻．
Thank you
for watching.
