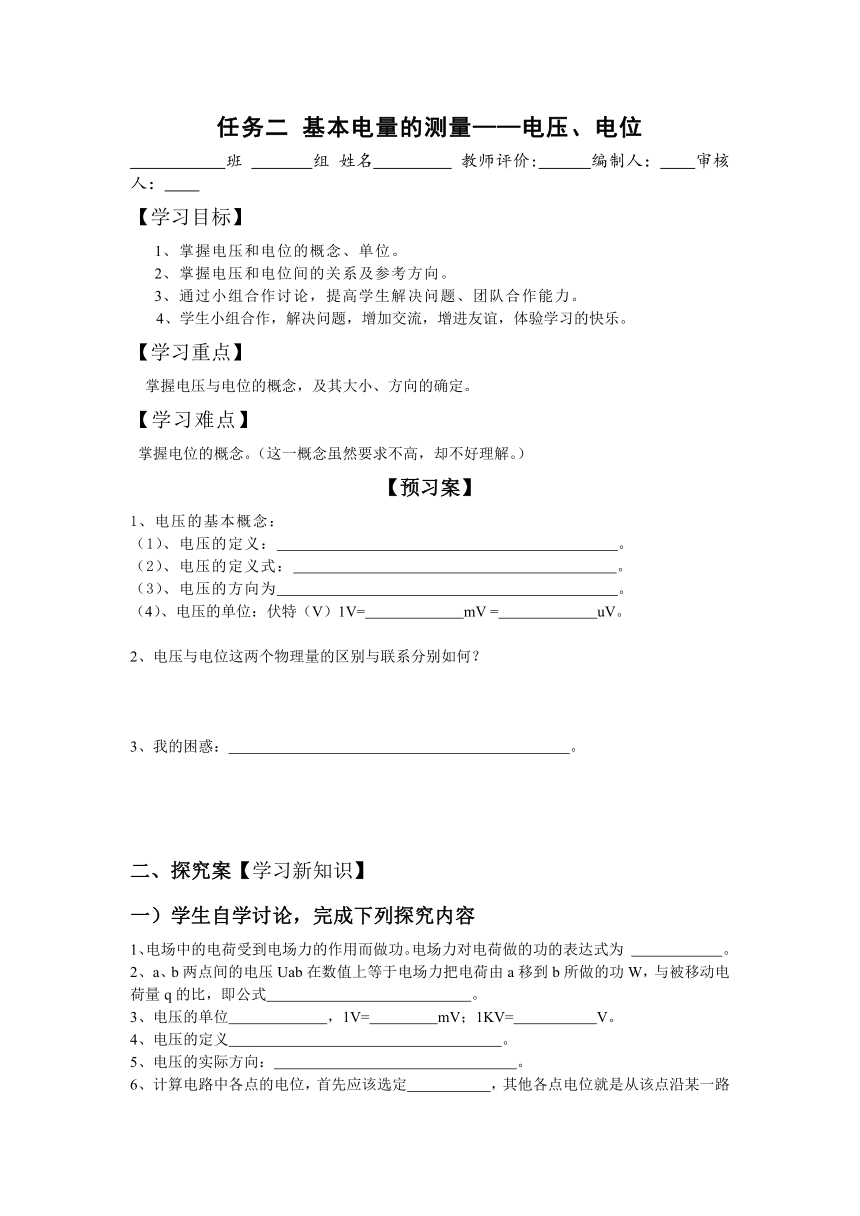

任务二 基本电量的测量——电压、电位
班 组 姓名 教师评价: 编制人： 审核人：
【学习目标】
1、掌握电压和电位的概念、单位。
2、掌握电压和电位间的关系及参考方向。
3、通过小组合作讨论，提高学生解决问题、团队合作能力。
4、学生小组合作，解决问题，增加交流，增进友谊，体验学习的快乐。
【学习重点】
掌握电压与电位的概念，及其大小、方向的确定。
【学习难点】
掌握电位的概念。（这一概念虽然要求不高，却不好理解。）
【预习案】
1、电压的基本概念：
（1）、电压的定义： 。
（2）、电压的定义式： 。
（3）、电压的方向为 。
（4）、电压的单位：伏特（V）1V= mV = uV。
2、电压与电位这两个物理量的区别与联系分别如何？
3、我的困惑： 。
二、探究案【学习新知识】
一）学生自学讨论，完成下列探究内容
1、电场中的电荷受到电场力的作用而做功。电场力对电荷做的功的表达式为 。
a、b两点间的电压Uab在数值上等于电场力把电荷由a移到b所做的功W，与被移动电荷量q的比，即公式 。
电压的单位 ，1V= mV；1KV= V。
电压的定义 。
电压的实际方向： 。
计算电路中各点的电位，首先应该选定 ，其他各点电位就是从该点沿某一路径绕道零电位点的电压值。
电位参考点的选取不同， 不同。两点间电压大小与 无关。
数值正负的意义： 。
电路中A、B两点的电位分别为—5V和3V，则UAB= V，UBA= V。
q=1.5×10—8C的电荷从电场中的A点移到电位VB=100V的B点，电场力做3×10—8J的负功，那么A点电位VA= V；若将电荷从A点移至C点电场力做6×10—6J的正功，则C点电位VC= V，B、C间电压UBC= V。
计算题：
（1）、在电场中有a、b、c三点，电荷电荷量q=5×10—2C，电荷由a移动到b电场力做功2J，电荷由b移动到c电场力做功3J，以b为参考点，试求a点和c点电位。
三、训练案
1、如图所示的电路中，求：
（1）VA、VB、VC、UAB；
（2）若以B为参考点，求VA、VC、VB、UAB。
2、如图所示电路中，VA=9V，VB=—6V，VC=5V，VD=0V，试求：UAB、UBC、UCD、UAC、UAD、UBD各多少伏？
