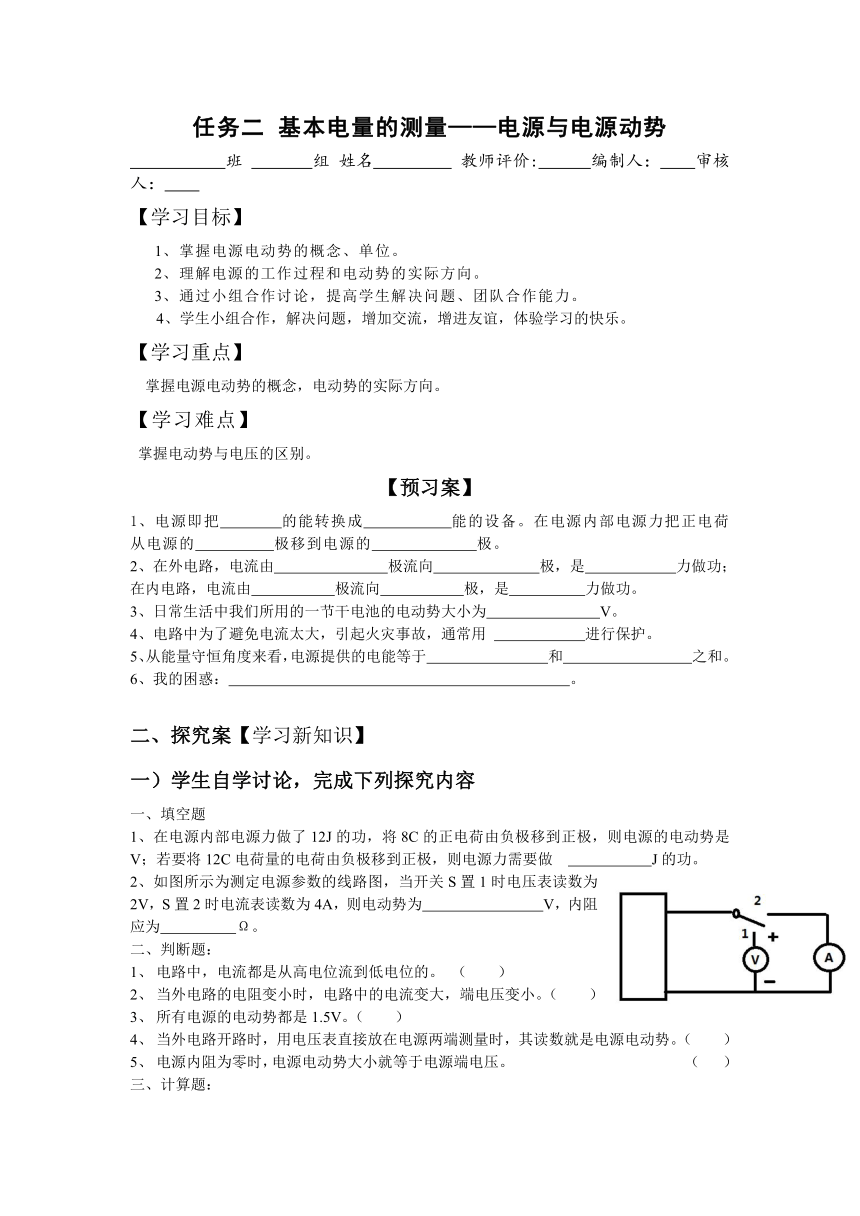

任务二 基本电量的测量——电源与电源动势
班 组 姓名 教师评价: 编制人： 审核人：
【学习目标】
1、掌握电源电动势的概念、单位。
2、理解电源的工作过程和电动势的实际方向。
3、通过小组合作讨论，提高学生解决问题、团队合作能力。
4、学生小组合作，解决问题，增加交流，增进友谊，体验学习的快乐。
【学习重点】
掌握电源电动势的概念，电动势的实际方向。
【学习难点】
掌握电动势与电压的区别。
【预习案】
1、电源即把 的能转换成 能的设备。在电源内部电源力把正电荷从电源的 极移到电源的 极。
2、在外电路，电流由 极流向 极，是 力做功；在内电路，电流由 极流向 极，是 力做功。
3、日常生活中我们所用的一节干电池的电动势大小为 V。
4、电路中为了避免电流太大，引起火灾事故，通常用 进行保护。
5、从能量守恒角度来看，电源提供的电能等于 和 之和。
6、我的困惑： 。
二、探究案【学习新知识】
一）学生自学讨论，完成下列探究内容
一、填空题
1、在电源内部电源力做了12J的功，将8C的正电荷由负极移到正极，则电源的电动势是 V；若要将12C电荷量的电荷由负极移到正极，则电源力需要做 J的功。
2、如图所示为测定电源参数的线路图，当开关S置1时电压表读数为2V，S置2时电流表读数为4A，则电动势为 V，内阻应为 Ω。
二、判断题：
电路中，电流都是从高电位流到低电位的。 （ ）
当外电路的电阻变小时，电路中的电流变大，端电压变小。（ ）
所有电源的电动势都是1.5V。（ ）
当外电路开路时，用电压表直接放在电源两端测量时，其读数就是电源电动势。（ ）
电源内阻为零时，电源电动势大小就等于电源端电压。 （ ）
三、计算题：
1、如图所示，R=9.8Ω，r=0.2Ω，E=3V。闭合开关S，求：
（1）电流I；
(2)外电路及电源内阻上消耗的功率；
（3）电源提供的功率。
三、训练案
1、如图所示电路用来测量电源电动势E和内阻R0的电路。其中R1=2.6Ω，R2=5.5Ω，当开关S1闭合时，电流表读数为2A。断开S1再闭合S2，电流表读数变为1A。试求：E和R0的值。
2、有一包括电源和外电路电阻R的简单闭合电路，当电阻R加倍时，电路中的电流减为原来的2/3，则外电阻与电源内阻之比为多少？
