《电子元器件与电路基础》 项目一 认识电路

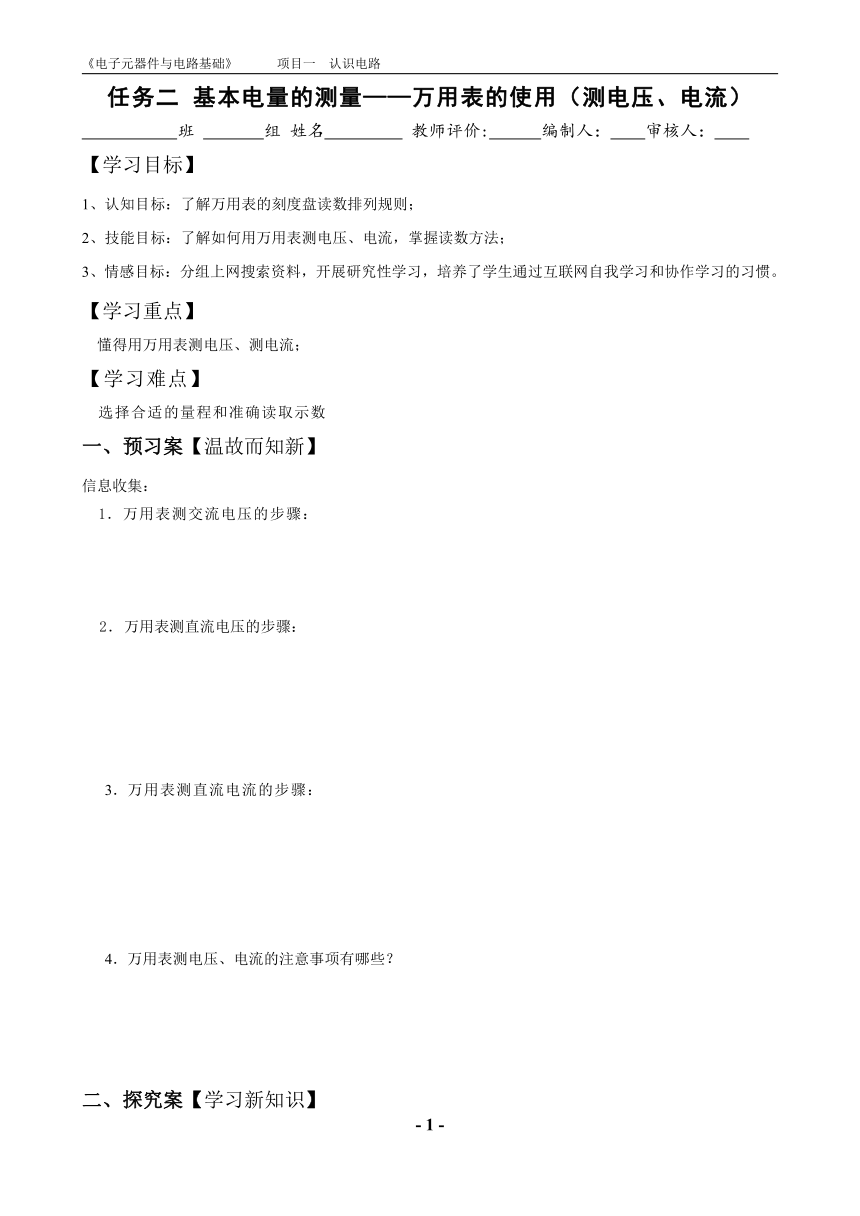

任务二 基本电量的测量——万用表的使用（测电压、电流）
班 组 姓名 教师评价: 编制人： 审核人：
【学习目标】
1、认知目标：了解万用表的刻度盘读数排列规则；
2、技能目标：了解如何用万用表测电压、电流，掌握读数方法；
3、情感目标：分组上网搜索资料，开展研究性学习，培养了学生通过互联网自我学习和协作学习的习惯。
【学习重点】
懂得用万用表测电压、测电流；
【学习难点】
选择合适的量程和准确读取示数
一、预习案【温故而知新】
信息收集：
1．万用表测交流电压的步骤：
2．万用表测直流电压的步骤：
3．万用表测直流电流的步骤：
4．万用表测电压、电流的注意事项有哪些？
二、探究案【学习新知识】

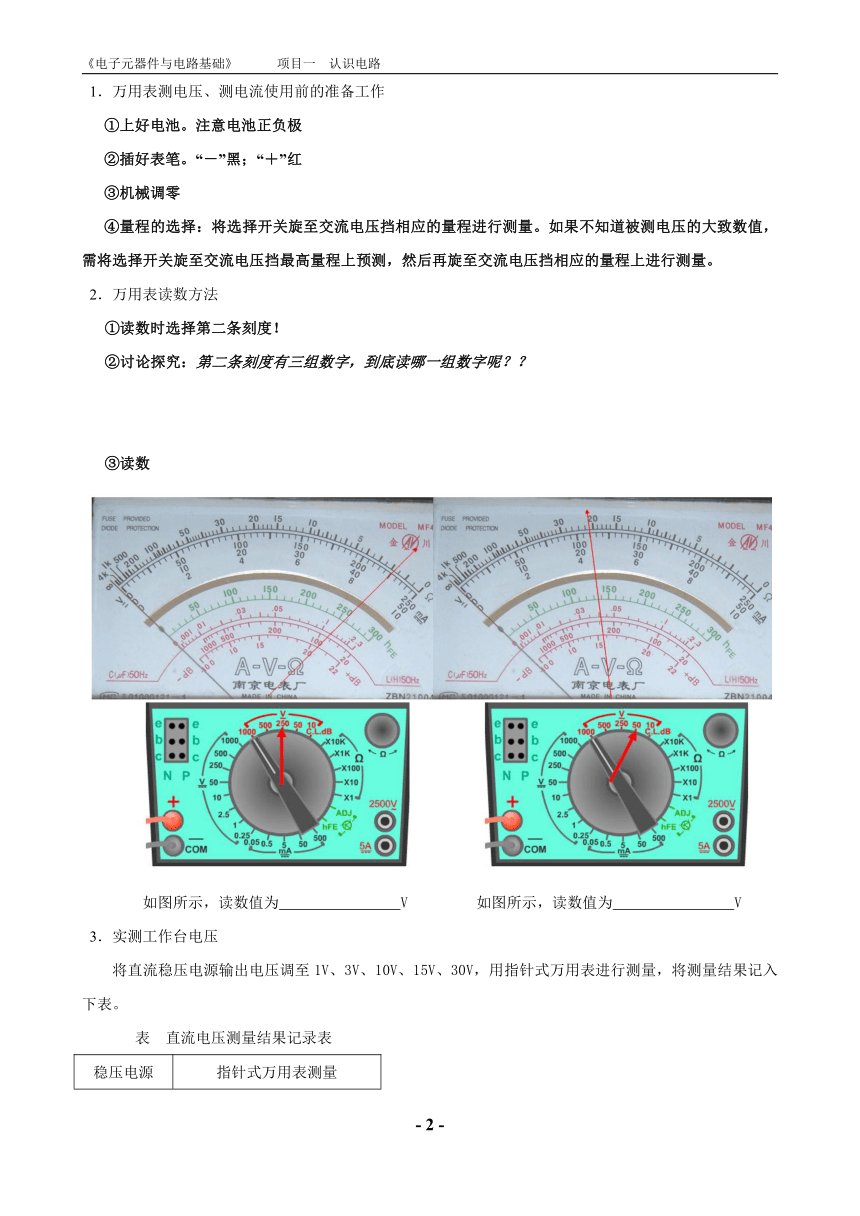

1．万用表测电压、测电流使用前的准备工作
①上好电池。注意电池正负极
②插好表笔。“－”黑；“＋”红
③机械调零
④量程的选择：将选择开关旋至交流电压挡相应的量程进行测量。如果不知道被测电压的大致数值，需将选择开关旋至交流电压挡最高量程上预测，然后再旋至交流电压挡相应的量程上进行测量。
2．万用表读数方法
①读数时选择第二条刻度！
②讨论探究：第二条刻度有三组数字，到底读哪一组数字呢？？
③读数
如图所示，读数值为 V 如图所示，读数值为 V
3．实测工作台电压
将直流稳压电源输出电压调至1V、3V、10V、15V、30V，用指针式万用表进行测量，将测量结果记入下表。
表 直流电压测量结果记录表
稳压电源 输出电压 指针式万用表测量
量程 指示值
1V
3V
10V
15V
30V
三、训练案
①如图所示，读数值为 V；
②如图所示，读数值为 V；
③如图所示，读数值为 V；
④若档位此时选择在V 0.25，那么此时的读数为 。
⑤档位如图示，读数值为 V；
- 17 -
