三视图
一、【学习目标】
1、理解三视图的形成及投影规律（位置关系、投影关系、方位关系）；
2、能运用投影规律绘制简单形体的三视图。
二、【学习重难点】
三视图投影规律
三、【自学导航】

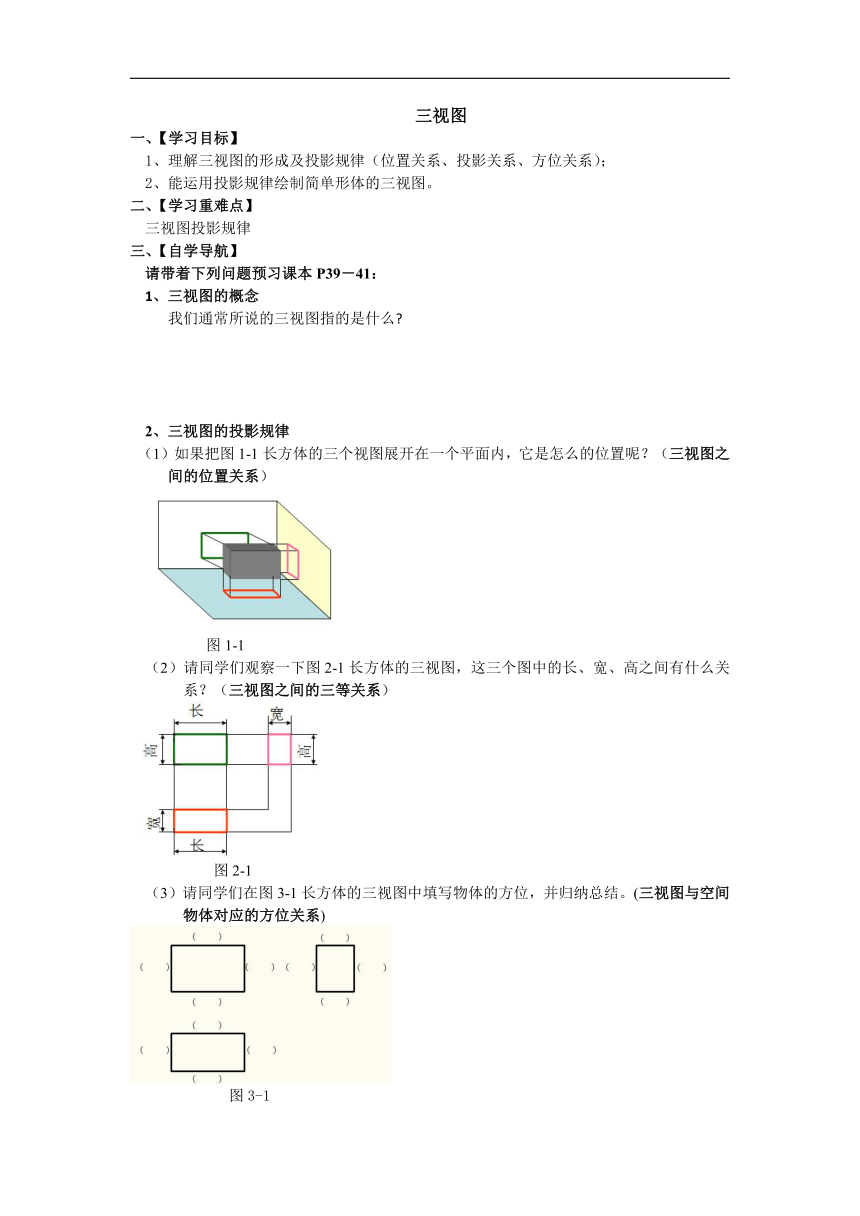

请带着下列问题预习课本P39－41：
1、三视图的概念
我们通常所说的三视图指的是什么
2、三视图的投影规律
（1）如果把图1-1长方体的三个视图展开在一个平面内，它是怎么的位置呢？（三视图之间的位置关系）
图1-1
（2）请同学们观察一下图2-1长方体的三视图，这三个图中的长、宽、高之间有什么关系？（三视图之间的三等关系）
图2-1
（3）请同学们在图3-1长方体的三视图中填写物体的方位，并归纳总结。(三视图与空间物体对应的方位关系)
图3-1
四、【任务实施】

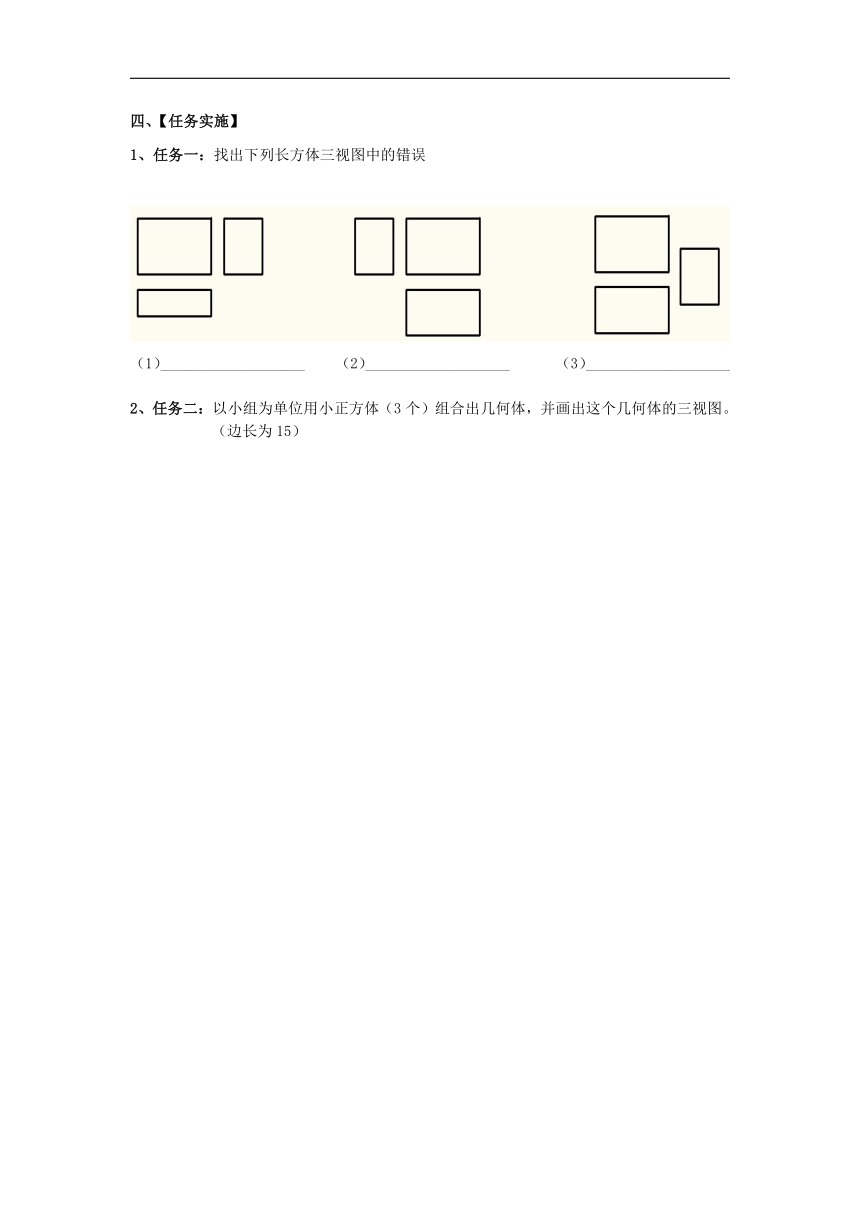

1、任务一：找出下列长方体三视图中的错误
（1）___________________ （2）___________________ （3）___________________
2、任务二：以小组为单位用小正方体（3个）组合出几何体，并画出这个几何体的三视图。（边长为15）
3、任务三：画出下列切角长方体的三视图（尺寸从图中量取，取整数）。
五、【达标检测】
1、甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，甲说他看到的是“6”，乙说他看到的是“ ”，丙说他看到的是“ ”，丁说他看到的是“9”，则下列说法正确的是( )
A.甲在丁的对面，乙在甲的左边，丙在丁的右边
B.甲在丁的对面，乙在甲的右边，丙在丁的右边
C.甲在乙的对面，甲的右边是丙，左边是丁
D.丙在乙的对面，丙的左边是甲，右边是乙
2、参照下列立体图，在三视图中填写物体的方位。
3、根据下列长方体的轴测图和主、俯视图，补画左视图，并分析长方体表面间的相对位置。
比前后：A面在____________，B面在_______________；
比上下：C面在____________，D面在_______________。
六、【学（教）后反思】
