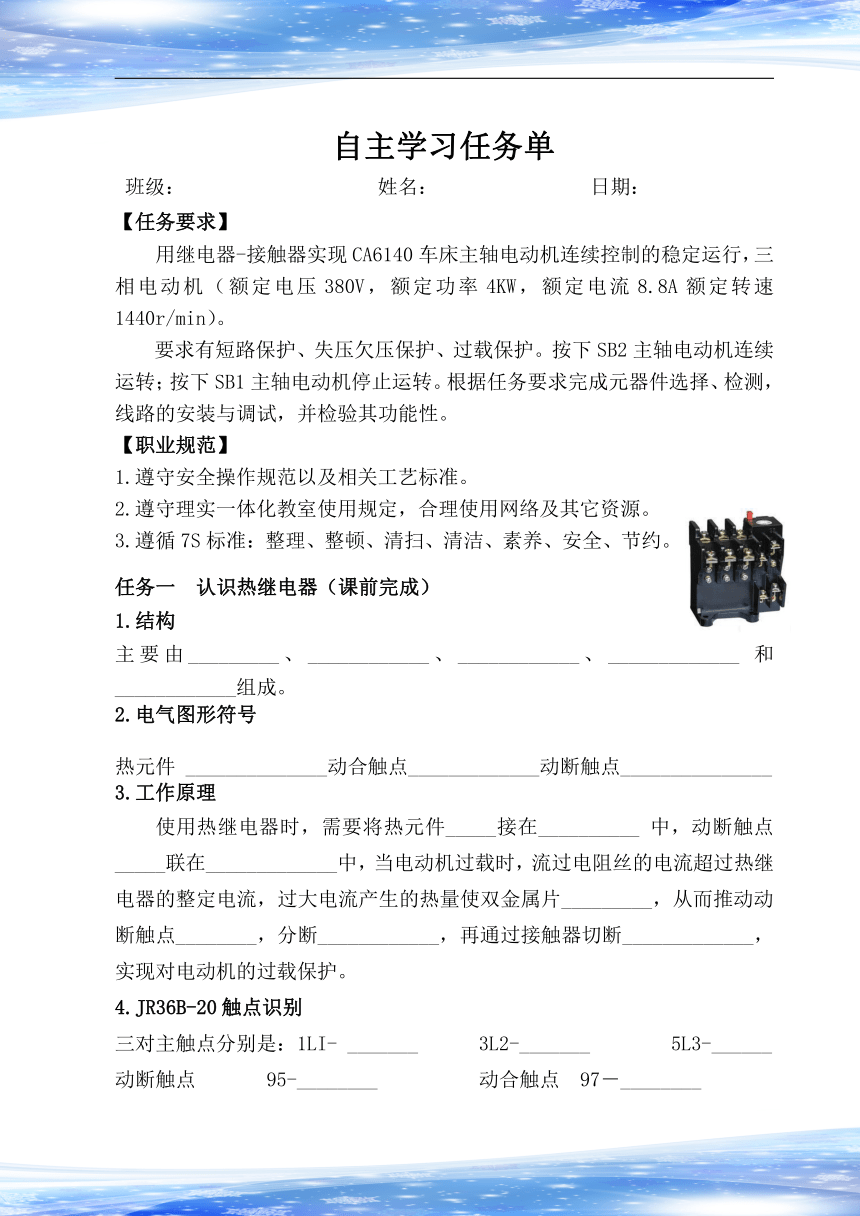

自主学习任务单
班级： 姓名： 日期：
【任务要求】
用继电器-接触器实现CA6140车床主轴电动机连续控制的稳定运行，三相电动机（额定电压380V，额定功率4KW，额定电流8.8A额定转速1440r/min）。
要求有短路保护、失压欠压保护、过载保护。按下SB2主轴电动机连续运转；按下SB1主轴电动机停止运转。根据任务要求完成元器件选择、检测，线路的安装与调试，并检验其功能性。
【职业规范】
1.遵守安全操作规范以及相关工艺标准。
2.遵守理实一体化教室使用规定，合理使用网络及其它资源。
3.遵循7S标准：整理、整顿、清扫、清洁、素养、安全、节约。
任务一 认识热继电器（课前完成）
1.结构
主要由_________、____________、____________、_____________ 和 ____________组成。
2.电气图形符号
热元件 ______________动合触点_____________动断触点_______________
3.工作原理
使用热继电器时，需要将热元件_____接在__________ 中，动断触点 _____联在_____________中，当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，过大电流产生的热量使双金属片_________，从而推动动断触点________，分断____________，再通过接触器切断_____________，实现对电动机的过载保护。
4.JR36B-20触点识别
三对主触点分别是：1LI- _______ 3L2-_______ 5L3-______
动断触点 95-________ 动合触点 97－________

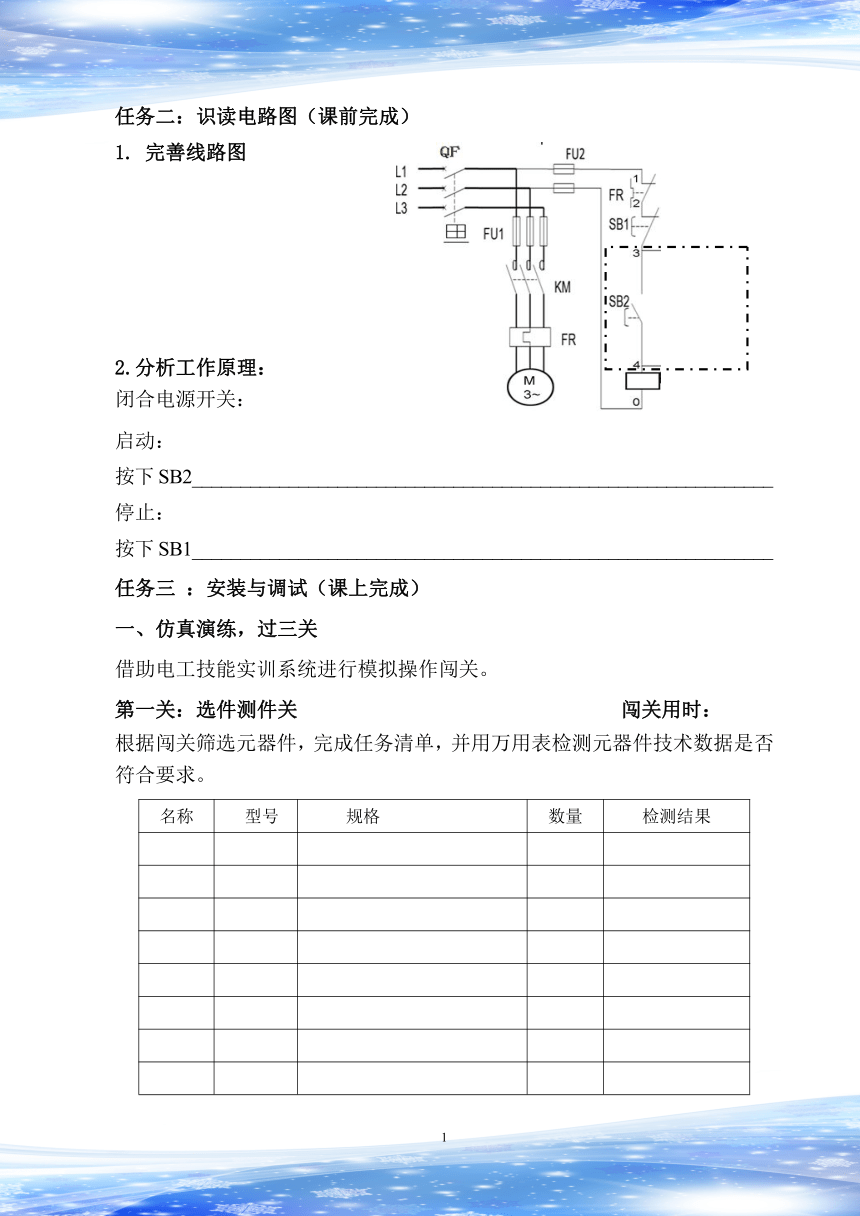

任务二：识读电路图（课前完成）
1. 完善线路图
2.分析工作原理：
闭合电源开关：
启动：
按下SB2____________________________________________________________
停止：
按下SB1____________________________________________________________
任务三 ：安装与调试（课上完成）
一、仿真演练，过三关
借助电工技能实训系统进行模拟操作闯关。
第一关：选件测件关 闯关用时：
根据闯关筛选元器件，完成任务清单，并用万用表检测元器件技术数据是否符合要求。
名称 型号 规格 数量 检测结果
第二关：模拟接线关 闯关用时：
绘制器件布局图接线图。
第三关：检查调试关 闯关用时：
主电路检测：
（1）主电路通断测量：____________________________________________
_________________________________________________________________
（2）相与相之间绝缘检测:_________________________________________
_________________________________________________________________
控制回路检测: 万用表电阻挡1K挡，表笔放在熔断器 0号线和1号线上：
（1）按钮线路检测：______________________________________________
__________________________________________________________________________________________________________________________________
（2）自锁线路检测：_______________________________________________
_________________________________________________________________
（3）热继电器保护触点回路检测：__________________________________
_________________________________________________________________
二、实战比拼：计时赛 总用时：
选件检测：按照元件清单选择元器件，用万用表进行检测。
安装接线：严格按照工艺要求完成线路安装。
检查试车：根据线路工作原理完成线路的短路测试。线路测试无误后，在教师指导下进行通电试验。
任务评价表
任务名称 电动机连续控制电路安装与调试 姓名 任务得分
考核项目 考核内容 配分 评分标准 自评30% 互评30% 师评40% 得分
知识技能50分 能准确回答工作任务书中的问题，完成任务单 5 优5 良3 合格1
能正确使用电工工具及实训仪器 5 优5 良3 合格1
能正确选择元器件，熟练使用万用表检测元件 10 1件选错扣2分1件检查错扣1分
规范补充电路原理图绘制元器件安装位置图 10 1处符号不完整扣1分，1处绘图不规范扣1分
能按操作规范要求进行元件安装、接线 10 1处不合格扣1分；1处不合格扣1分；
能正确进行断电检查和通电调试 10 1处安装错误扣2分；1个元件损坏扣5分；
过程方法30分 利用仿真软件模拟仿真 10 优10 良8 合格5
能借助信息化资源进行信息收集，自主学习 5 优5 良3 合格1
能够在实操过程中发现问题并解决问题 10 优10 良8 合格5
能与老师进行交流，提出关键问题，有效互动。与同学良好沟通，小组协作 5 优5 良3 合格1
态度情感20分 态度端正，认真参与有集体荣誉感和团队意识 5 优5 良3 合格1
安全操作，无损伤损坏元件及设备，并提醒他人 10 优10 良8 合格5
执行7S管理标准 10 优10 良8 合格5
自我总结 本人签字： 组长：
