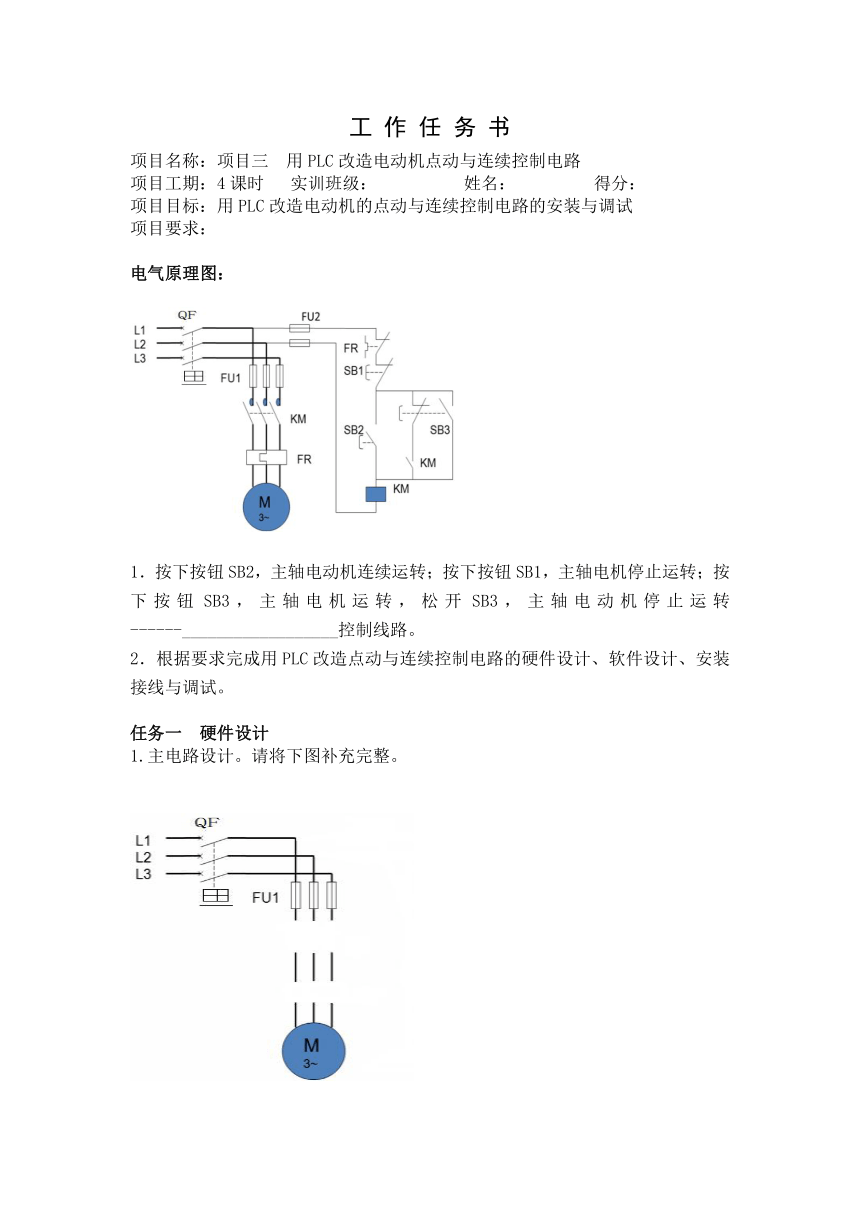

工 作 任 务 书
项目名称：项目三 用PLC改造电动机点动与连续控制电路
项目工期：4课时 实训班级： 姓名： 得分：
项目目标：用PLC改造电动机的点动与连续控制电路的安装与调试
项目要求：
电气原理图：
1．按下按钮SB2，主轴电动机连续运转；按下按钮SB1，主轴电机停止运转；按下按钮SB3，主轴电机运转，松开SB3，主轴电动机停止运转------__________________控制线路。
2．根据要求完成用PLC改造点动与连续控制电路的硬件设计、软件设计、安装接线与调试。
任务一 硬件设计
1.主电路设计。请将下图补充完整。

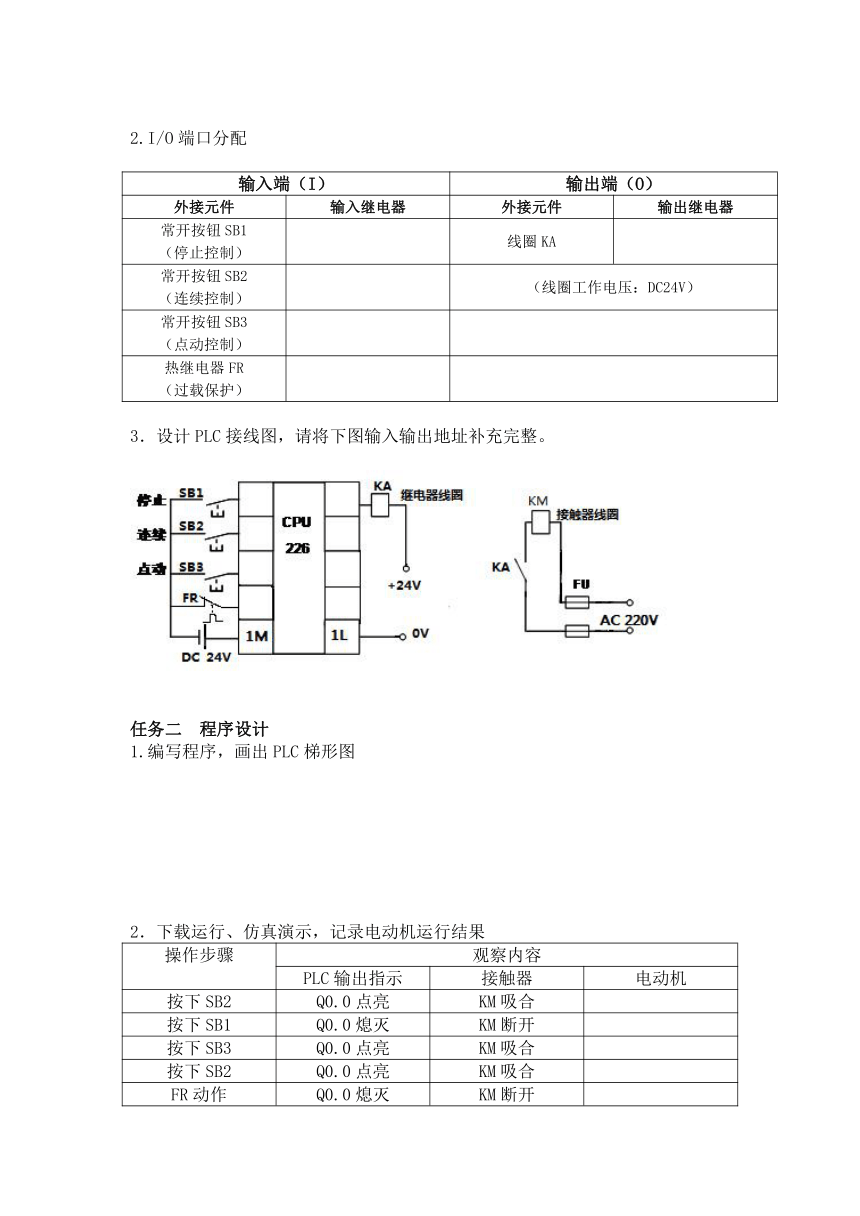

2.I/O端口分配
输入端（I） 输出端（O）
外接元件 输入继电器 外接元件 输出继电器
常开按钮SB1（停止控制） 线圈KA
常开按钮SB2（连续控制） （线圈工作电压：DC24V）
常开按钮SB3（点动控制）
热继电器FR（过载保护）
3．设计PLC接线图，请将下图输入输出地址补充完整。
任务二 程序设计
1.编写程序，画出PLC梯形图
2．下载运行、仿真演示，记录电动机运行结果
操作步骤 观察内容
PLC输出指示 接触器 电动机
按下SB2 Q0.0点亮 KM吸合
按下SB1 Q0.0熄灭 KM断开
按下SB3 Q0.0点亮 KM吸合
按下SB2 Q0.0点亮 KM吸合
FR动作 Q0.0熄灭 KM断开
任务三 安装与调试
1.填写材料器件清单
序号 符号 名称 型号规格 数量
1 PLC S7-200 CPU226 1
2 M Y-112M-4 1
3 QF DZ47 1
4 FU1 RT18-32 3
5 FU2 RT18-32 2
6 KM LC1-D09 1
7 FR LR2-D1305 1
8 SB1、SB2、SB3 LA10-3H 1
9 导线 BVR-0.75 若干
10 编码套管 若干
2．器件的检测记录
器件 正确值 故障值 器件 正确值 故障值
3.绘制布局图
4．线路安装要求
（1）主电路要求用红色0.75mm2 的BVR导线，控制电路要求用蓝色0.75mm2的BVR导线。
（2）端子排每个螺钉只能压接1根导线，其余器件每颗螺钉至多压接2根导线，压接导线剥线长度小于等于1cm。
（3）线槽内走线要集中，留有一定的余量。
（4）线槽每个线孔至多2根线。
（5）线槽线板盖好，无翘起或未盖现象。
5.评分标准（见后面）
6.总结与评价
附表 项目综合评价表
班级 小组成员 得分
考核内容 考核要求 配分 评分标准 小组自评 小组互评 教师评价 综合评价
电路设计 正确完成PLC控制I/O端口分配 35分 输入输出地址遗漏或搞错，每处扣2分
设计梯形图 梯形图表达不正确或画法不规范，每处扣4分
设计PLC控制的I/O接线图 接线图表达不正确或画法不规范，每处扣4分
安装与接线 规范绘制布局图，且绘图和安装保持一致 25分 元件布置不整齐，不合理，安装不牢固，损坏元件每处扣2分
按图接线 不按图接线一处扣1分
按工艺要求接线，规范、紧固 有交叉，松动、线芯裸露过多一处扣2分
不伤线芯、不压绝缘皮，不反圈 一处扣2分
程序输入及调试 熟练操作键盘，能正确将所编写的程序输入PLC 40分 不会进行程序状态监控，扣5分
调试成功 第一次试车不成功扣8分，二次试车不成功扣15分，三次试车不成功，扣30分
安全文明（倒扣分） 规范操作，安全用电 20分 违反安全操作规程酌情扣分
工作台整洁，工具摆放整齐
成绩合计 100分
