(共26张PPT)

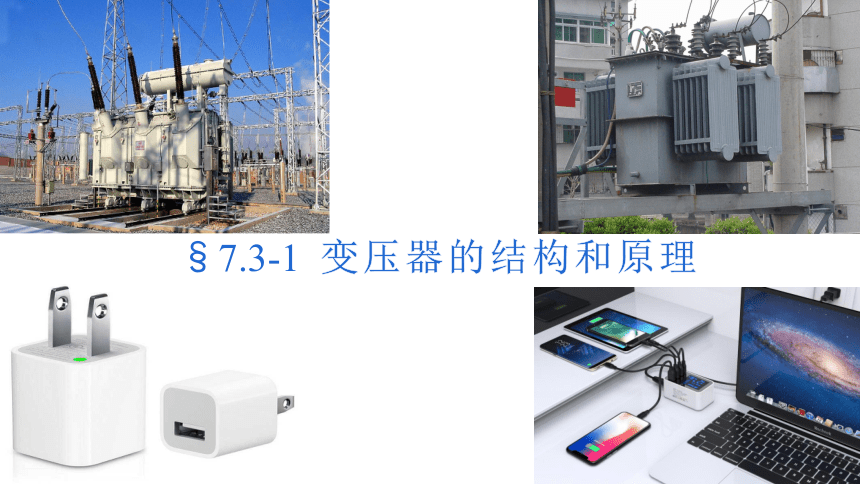

§7.3-1 变压器的结构和原理
高压输电线
霓虹灯管
LED节能灯
数控铣床
苹果充电器
同学们以上各装置的工作电压是多少?
200kV
1kV
220V
5V
380V
以上数值是交流电的有效值还是峰值?
有效值

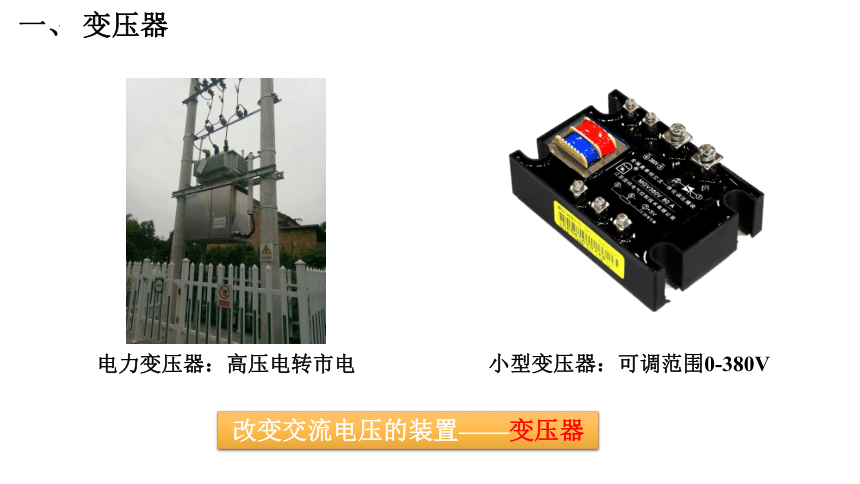

一、 变压器
小型变压器:可调范围0-380V
电力变压器:高压电转市电
改变交流电压的装置——变压器
一、 变压器

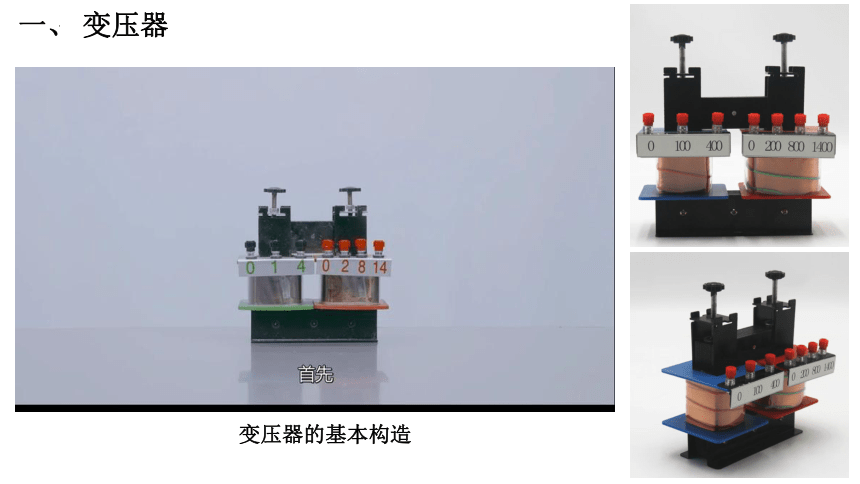

变压器的基本构造
一、 变压器
输入交流电源的一端:

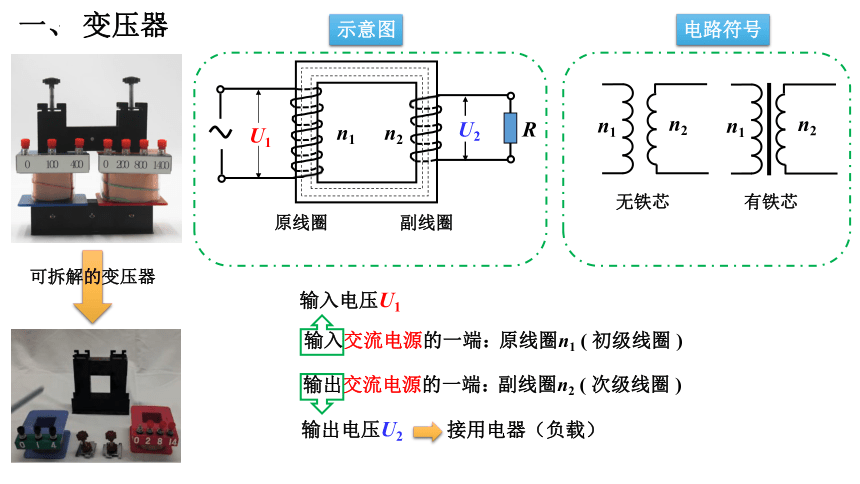

可拆解的变压器
U2
R
n1
n2
示意图
副线圈
原线圈
U1
n1
n2
n1
n2
无铁芯
有铁芯
原线圈n1 ( 初级线圈 )
输出交流电源的一端:
副线圈n2 ( 次级线圈 )
输入电压U1
输出电压U2
接用电器(负载)
电路符号
一、 变压器
U2
R
n1
n2
U1

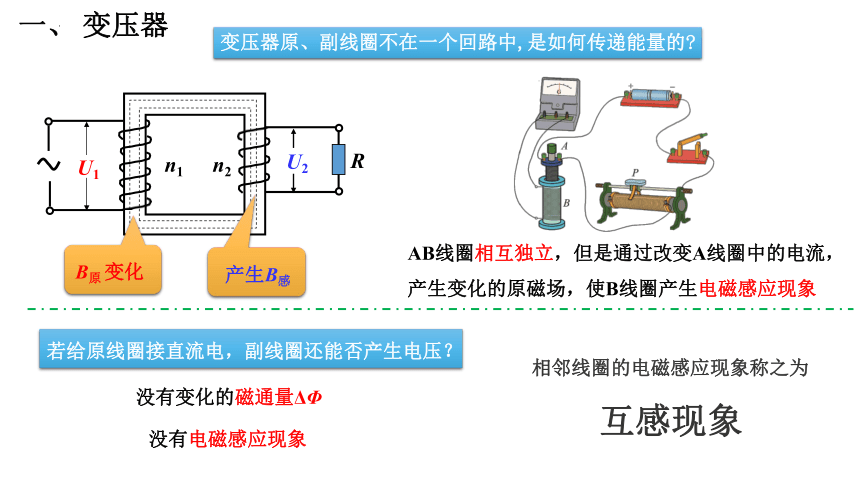

AB线圈相互独立,但是通过改变A线圈中的电流,产生变化的原磁场,使B线圈产生电磁感应现象
变压器原、副线圈不在一个回路中,是如何传递能量的
若给原线圈接直流电,副线圈还能否产生电压?
没有变化的磁通量ΔΦ
没有电磁感应现象
相邻线圈的电磁感应现象称之为
互感现象
B原 变化
产生B感
一、 变压器
U2
R
n1
n2
U1

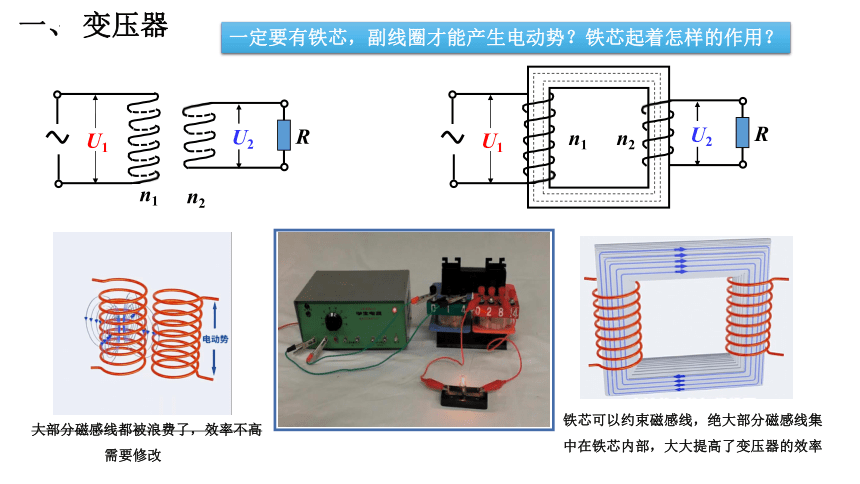

一定要有铁芯,副线圈才能产生电动势?铁芯起着怎样的作用?
U2
R
n1
n2
U1
铁芯可以约束磁感线,绝大部分磁感线集中在铁芯内部,大大提高了变压器的效率
大部分磁感线都被浪费了,效率不高
需要修改
一、 变压器

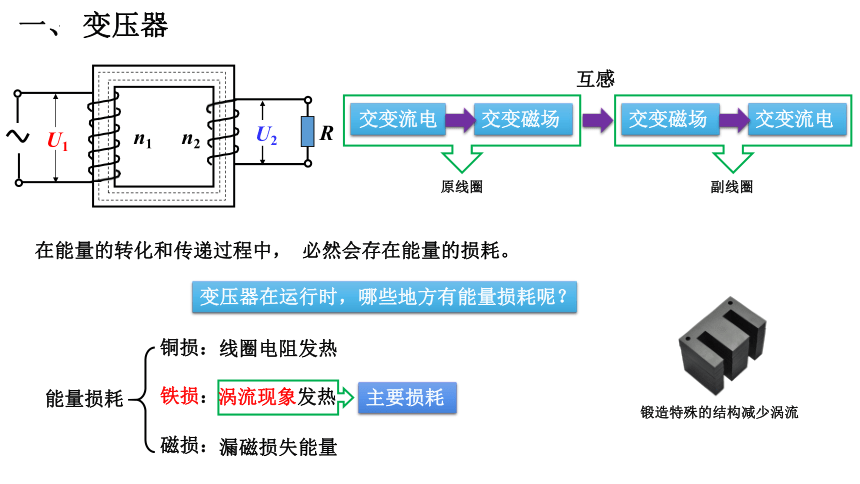

交变流电
U2
R
n1
n2
U1
原线圈
交变磁场
交变流电
交变磁场
副线圈
互感
变压器在运行时,哪些地方有能量损耗呢?
在能量的转化和传递过程中, 必然会存在能量的损耗。
磁损:
铁损:
铜损:
能量损耗
线圈电阻发热
涡流现象发热
漏磁损失能量
锻造特殊的结构减少涡流
主要损耗

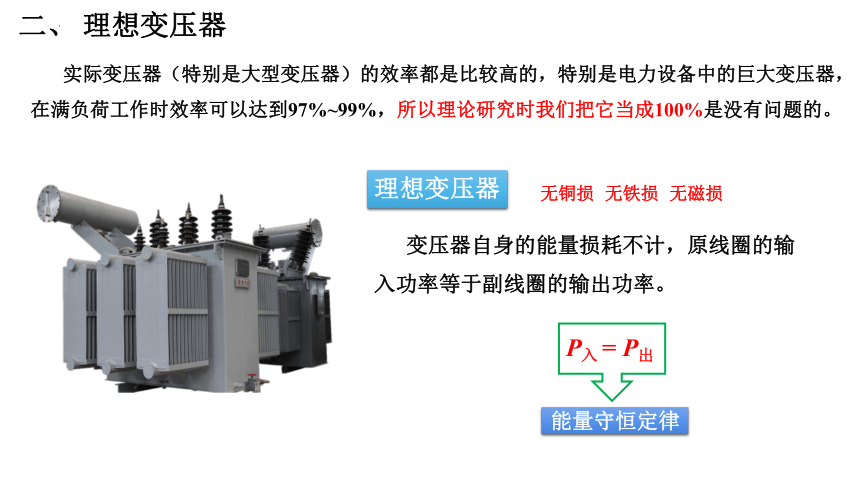

二、 理想变压器
实际变压器(特别是大型变压器)的效率都是比较高的,特别是电力设备中的巨大变压器,在满负荷工作时效率可以达到97%~99%,所以理论研究时我们把它当成100%是没有问题的。
理想变压器
无铜损 无铁损 无磁损
变压器自身的能量损耗不计,原线圈的输入功率等于副线圈的输出功率。
P入 = P出
能量守恒定律
三、 理想变压器的规律
U2
R
n1
n2
U1
由法拉第电磁感应定律,得:
这里的E1和E2指的是原副线圈的交变电动势的有效值
不考虑原副线圈的电阻的理想变压器原、副线圈的电压:
变压器只改变交流的电压,不改变周期和频率,若表示为交变电流的瞬时值表达式:
三、 理想变压器的规律
实验方法:
实验数据:
实验结论:
在误差范围内,原、副线圈的电压之比,等于两个线圈的匝数之比
控制变量法
三、 理想变压器的规律
设穿过原线圈磁通量为Φ1,穿过副线圈磁通量为Φ2。
Φ1=Φ2
理想变压器,不考虑原副线圈的内阻,则:
U1=E1
U2=E2
ΔΦ1=ΔΦ2
三、 理想变压器的规律
不同的变压需要
1、当n2 >n1 时,U2>U1
3、当n2 2、当n2 = n1时,U2=U1
—— 升压变压器
—— 等压变压器
—— 降压变压器
升压变压器
降压变压器
三、 理想变压器的规律
理想变压器:输出功率等于输入功率
U1I1=U2I2
(次级只有一个线圈!)
P1=P2
P=UI
原副线圈中的电流之比等于线圈匝数的反比
变压器高压线圈匝数多而通过的电流小,可用较细的导线绕制,低压线圈匝数少而通过的电流大,应用较粗的导线绕制。
示例 理想变压器的原线圈匝数 n1 = 2 200,输入电压为 220 V。为了使副线圈得到 36 V 输出电压,副线圈匝数 n2 应为多少?
分析:根据理想变压器的电压比和匝数比的关系,可以求出副线圈匝数。
解:已知 n1 = 2 200,输入电压 U1 = 220 V,输出电压 U2 = 36 V,由
所以,副线圈需要 360 匝
形形色色的变压器
城乡变压器
各式变压器
可拆式变压器
四、 变压器原理的应用
钳式电流表
无线充电技术原理
自耦变压器
U2
U1
A
B
P
U1
U2
n1
n2
n1
n2
U1
U2
升压变压器
降压变压器
互感器
A
电流互感器
电压互感器
V
使用时把原线圈与电路并联,原线圈匝数多于副线圈匝数
使用时把原线圈与电路串联,原线圈匝数少于副线圈匝数
零线
火线
零线
火线
四、 变压器原理的应用
无线充电技术原理
初级线圈
次级线圈
输入
交流电
手机开始充电时,底座同时亮起了一圈呼吸灯,互感。
输出
感应电流
四、 变压器原理的应用
课堂小结
(多个副线圈)
P入=P出
1.规律:
2.推论:
I1
U2
U1
n1
I2


U1I1=U2I2
n2
E2
E1
理想变压器
---没有能量损失
原线圈
副线圈
U1
n1
n2
I1
I1
B原
E2
E1
B副
I2
I2
U2
注意:
电流反比只适用于一个副线圈的变压器
[练习1] (多选)如图6所示为远距离输电示意图,其中T1、T2为理想变压器,输电线总电阻可等效为电阻r,灯L1、L2相同且阻值不变。现保持变压器T1的输入电压不变,滑片P位置不变,当开关S断开时,灯L1正常发光。则下列说法正确的是(   )
A.仅闭合开关S,灯L1会变亮
B.仅闭合开关S,
r消耗的功率会变大
C.仅将滑片P下移,电流表的示数会变大
D.仅将滑片P下移,r消耗的功率会变小
BC
A. U 增大、I 增大、P1 增大
C. U 减小、I 减小、P1 减小
D. U 不变、I 减小、P1 不变
B. U 不变、I 减小、P1 增大
[练习2]如图所示:理想变压器的原线圈接高电压,变压后接用电器,线路电阻不计。S原来闭合,且R1=R2,现将S断开,那么交流电压表的示数U、交流电流表的示数I 和用电器上R1的功率P1将分别是( )
D
[练习2](多选)如图,理想变压器原、副线圈分别接有完全相同的几个灯泡。结果都可以正常发光。下列说法正确的是(  )
A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为3∶1C.此时a和b的电功率之比为1∶9D.此时a和b的电功率之比为1∶1
c
d
BD
[练习3]钳形电流表的外形和结构如图(a)所示。图(a)中电流表的读数为1.2A 。图(b)中用同一电缆线绕了3匝,则( )
A.这种电流表能测直流电流,图(b)的读数为2.4A
B.这种电流表能测交流电流,图(b)的读数为0.4A
C.这种电流表能测交流电流,图(b)的读数为3.6A
D.这种电流表既能测直流电流,又能测交流电流,图(b)的读数为3.6A
C
[练习4]如图所示,一理想变压器原、副线圈的匝数比为n1:n2=3:1,有四只相同的灯泡连入电路中,若灯泡L2、L3、L4均能正常发光,则灯泡L1 ( )
A、也能正常发光
B、较另三个灯暗些
C、将会烧坏L1
D、不能确定
A
L2
L3
L4
n1
n2
~
L1
