(共23张PPT)
1.2.2 声音编码
高中信息技术 必修1
声音编码
声音编码
人的声音
声音编码
计算机中的音乐
模拟信号
数字信号

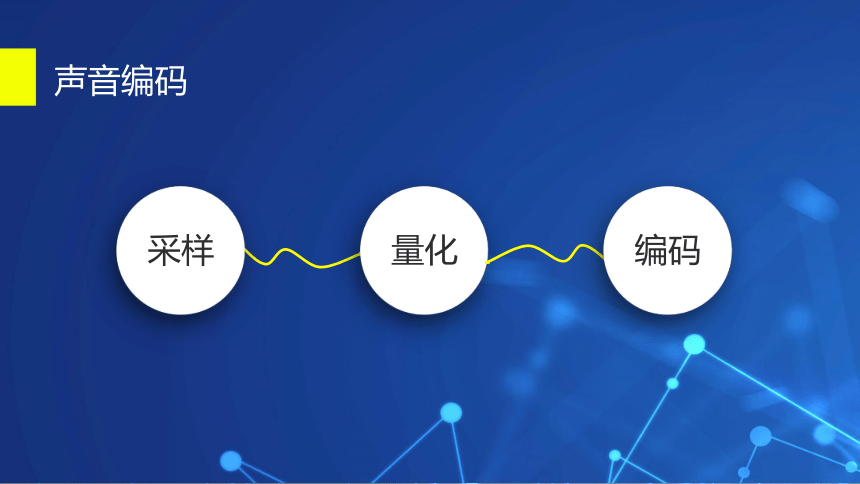

声音编码
量化
采样
编码

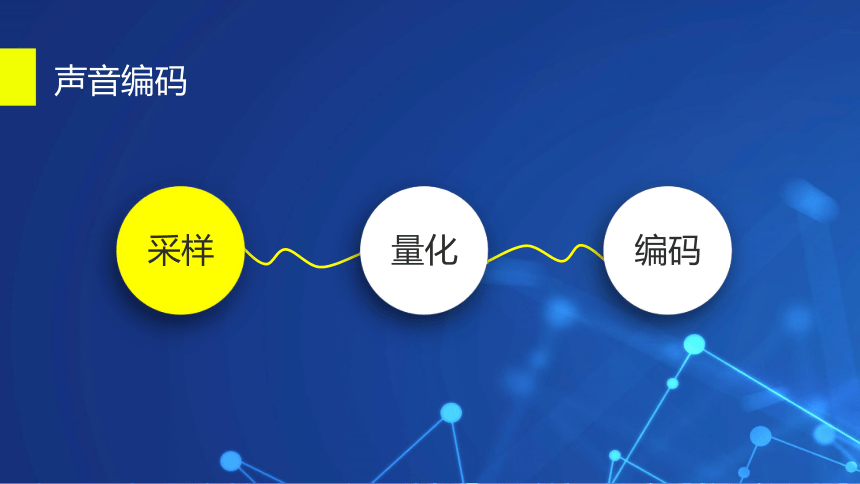

声音编码
采样
编码
量化

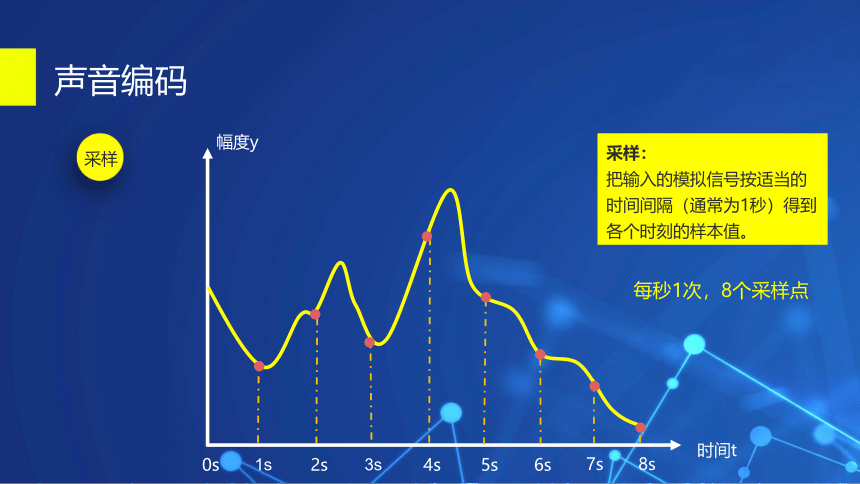

声音编码
采样
幅度y
时间t
采样：
把输入的模拟信号按适当的时间间隔（通常为1秒）得到各个时刻的样本值。
0s
1s
2s
3s
4s
5s
6s
7s
8s
每秒1次，8个采样点
声音编码
采样
幅度y
时间t
采样频率：
每秒采样的次数
单位：Hz
0s
1s
2s
3s
4s
5s
6s
7s
8s
每秒1次，8个采样点
每秒2次，16个采样点
声音编码
采样频率对比
幅度y
时间t
0s
1s
2s
3s
4s
5s
6s
7s
8s
幅度y
时间t
0s
1s
2s
3s
4s
5s
6s
7s
8s
每秒1次，8个采样点
每秒2次，16个采样点
时间上离散，幅度上连续
采样频率
采样点数
存储数据
脉冲信号波形越趋近模拟信号波形
声音编码
采样频率达到多少情况下，
采样值包含原信号的全部信息？
声音编码
幅度y
时间t
奈奎斯特采样定理
采样间隔
如果以一定时间间隔对某个对某个信号f(t)进行采样，并且采样频率高于该信号最高频率的两倍，则采样值包含了原信号的全部信息。
最高频率： xHz
采样频率2xHz
声音编码
CD的采样频率：44.1KHz
每秒采集：44100次
声音编码
采样
编码
量化
声音编码
幅度y
时间t
量化
量化：
对采样点，进行数字化。
以一定的量化等级给每个点取一个量化值
声音编码
量化
量化位数：
存一个采样点样值所用的二进制位位数
23=8
量化位数为3时，量化等级为8
时间t
幅度y
0
1
2
3
4
5
6
7
声音编码
幅度y
时间t
量化
量化位数：
存一个采样点样值所用的二进制位位数
23=8
量化位数为3时，量化等级为8
量化位数为4时，量化等级为16
量化等级 量化取值精确 声音音质
0
6
12
13
7
4
3
2
5
1
8
9
10
11
14
15
4
6
5
10
7
4
3
1
声音编码
采样
编码
量化
声音编码
编码
编码：
将量化后的采样值用二进制表示
并转换为二进制编码0和1组成的数字信号
用8位二进制表示，最高位表示符号，正数为0，负数为1
幅度y
时间t
0
6
12
13
7
4
3
2
5
1
8
9
10
11
14
15
4
6
5
10
7
4
3
1
量化值：
4
二进制：
100
8位二进制数：00000100
声音编码
编码
量化值 4 6 5 10 7 4 3 1
二进制 100 110 101 1010 111 100 011 001
8位编码 00000100 00000110 00000101 00001010 00000111 00000100 00000011 00000001
0 0 0 0 1 1 1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 1
传送方向
01
03
04
07
声音编码
声音存储空间如何计算呢？
声音编码
采样
编码
量化
声音存储空间（Byte）=采样频率（Hz）*量化位数（bit）*声道数*时间（s）/8
声音编码
采样频率为44.1KHz、量化位数为16位的立体声，1秒声音所需要字节数为多少？
44.1KHz=44.1*1000Hz
立体声：双声道
存储容量=44.1*1000*16*2*1/8=176400（B）
真题演练
答案：D
谢谢观看
