项目二：组建办公室局域网
项目二：组建办公室局域网

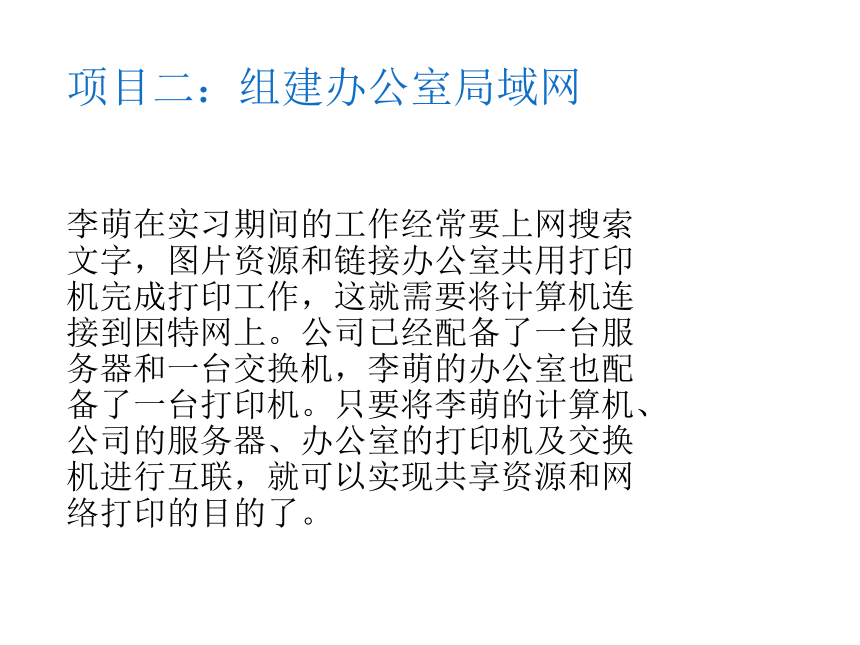

李萌在实习期间的工作经常要上网搜索文字，图片资源和链接办公室共用打印机完成打印工作，这就需要将计算机连接到因特网上。公司已经配备了一台服务器和一台交换机，李萌的办公室也配备了一台打印机。只要将李萌的计算机、公司的服务器、办公室的打印机及交换机进行互联，就可以实现共享资源和网络打印的目的了。
项目二：组建办公室局域网
1）了解因特网的基本概念及提供的服务。
2）了解因特网的常用接入方式及相关设备。
3）会配置、连接并检测计算机网络。
4）会设置和检测计算机的IP地址。
5）会下载并安装共享软件。
6）会设置文件和设备的共享。
项目学习目标
项目二：组建办公室局域网

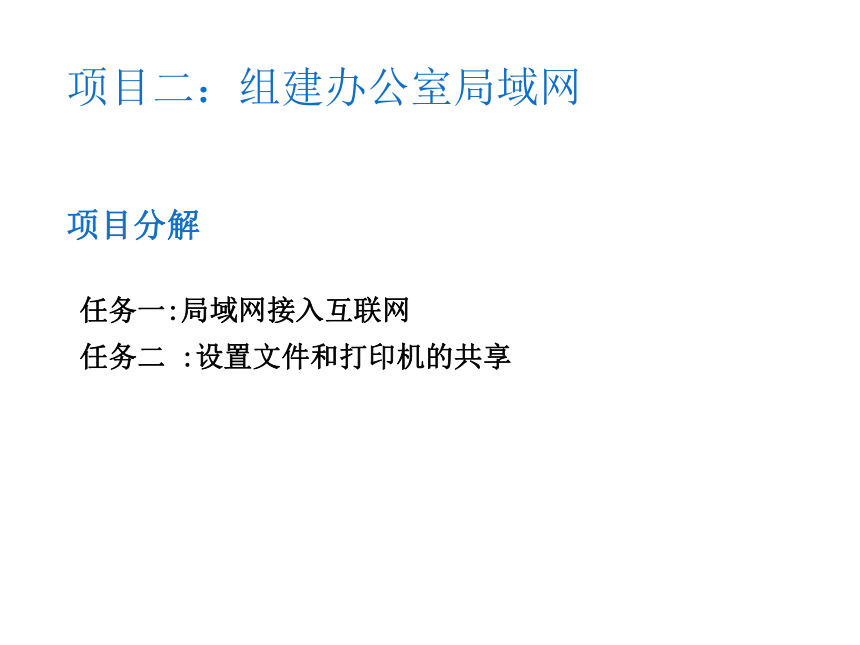

项目分解
任务一:局域网接入互联网
任务二 :设置文件和打印机的共享
任务一:局域网接入互联网
1．双绞线
2．直通网线
3．IP地址
4．DNS
5．因特网

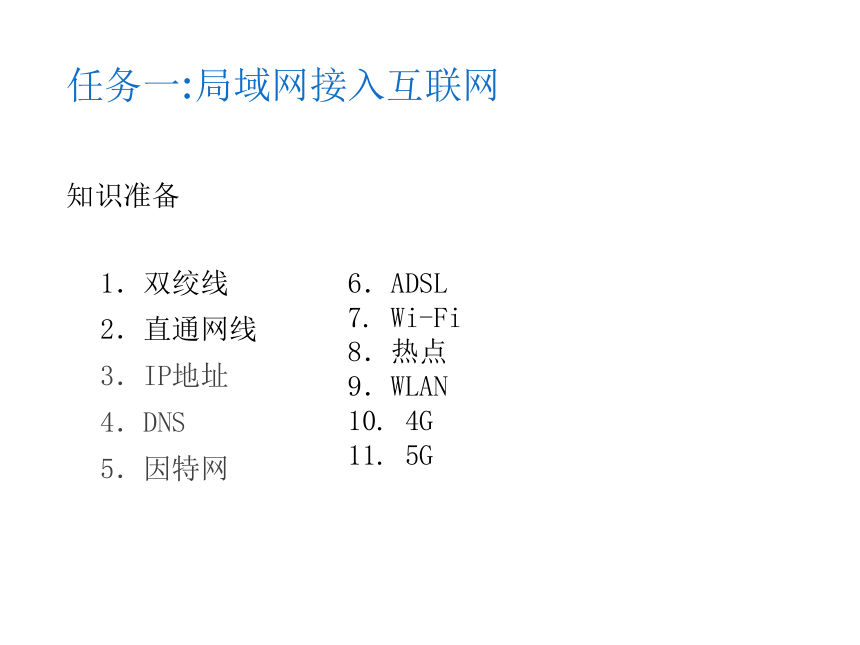

知识准备
6．ADSL
7. Wi-Fi
8．热点
9．WLAN
10. 4G
11. 5G

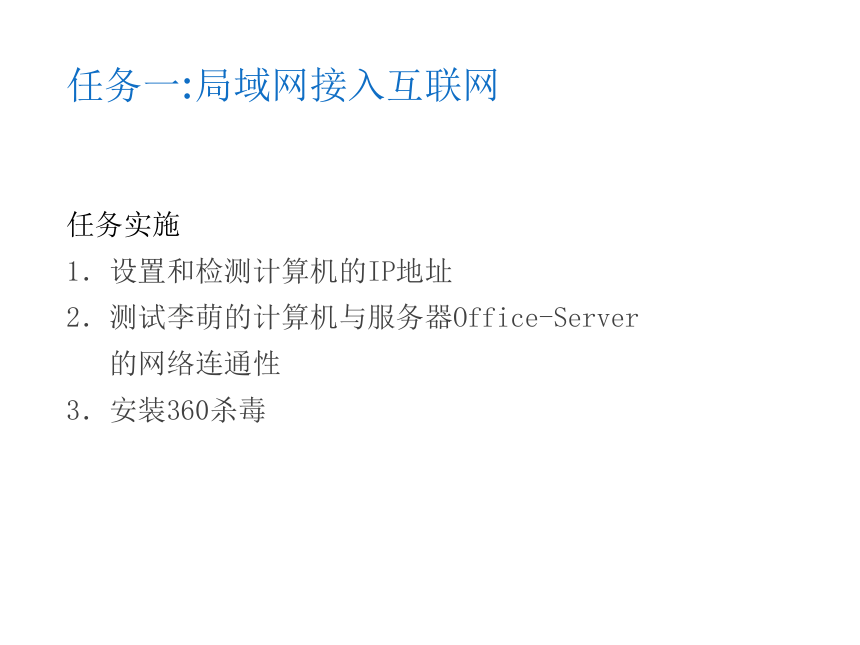

任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址
2．测试李萌的计算机与服务器Office-Server
的网络连通性
3．安装360杀毒
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址

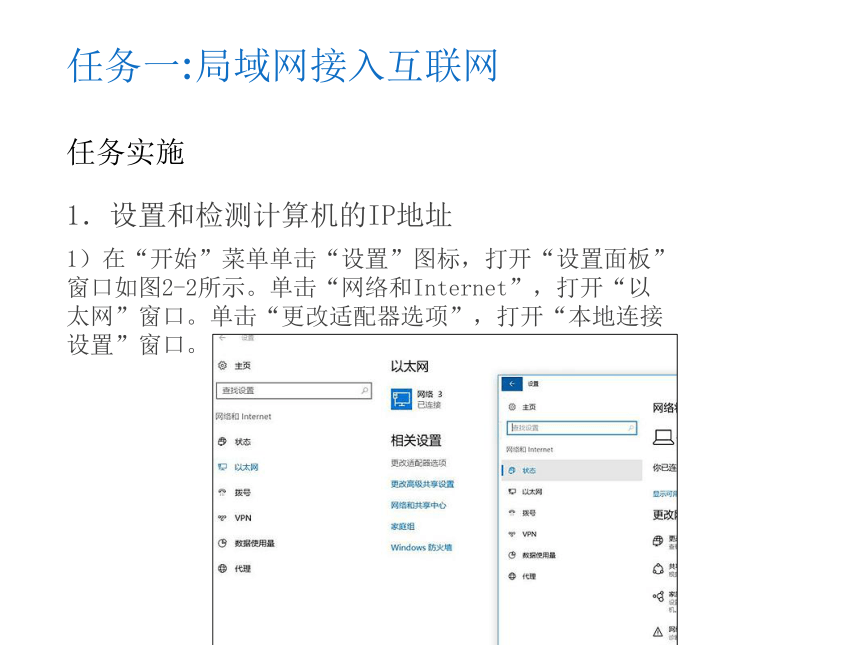

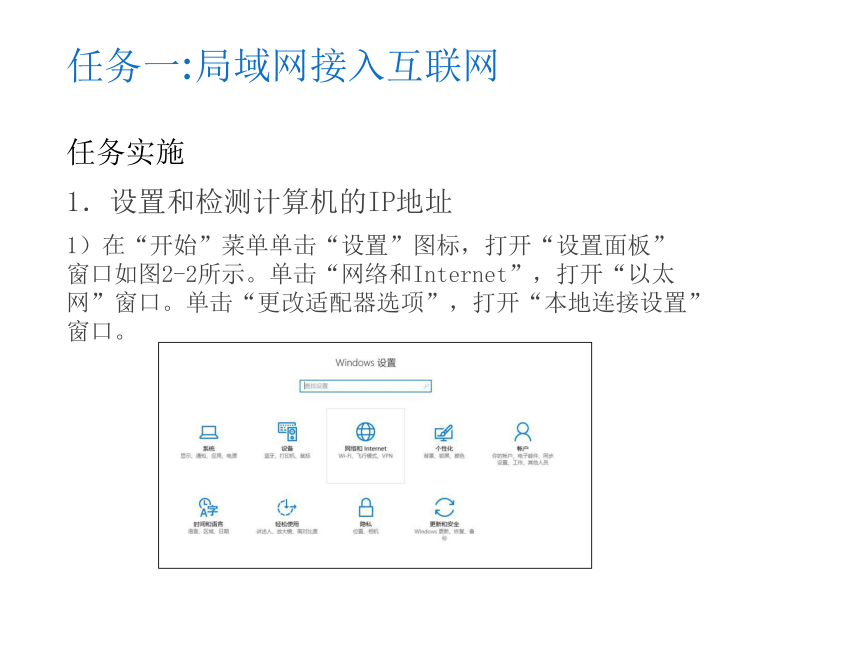

1）在“开始”菜单单击“设置”图标，打开“设置面板”窗口如图2-2所示。单击“网络和Internet”，打开“以太网”窗口。单击“更改适配器选项”，打开“本地连接设置”窗口。
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址

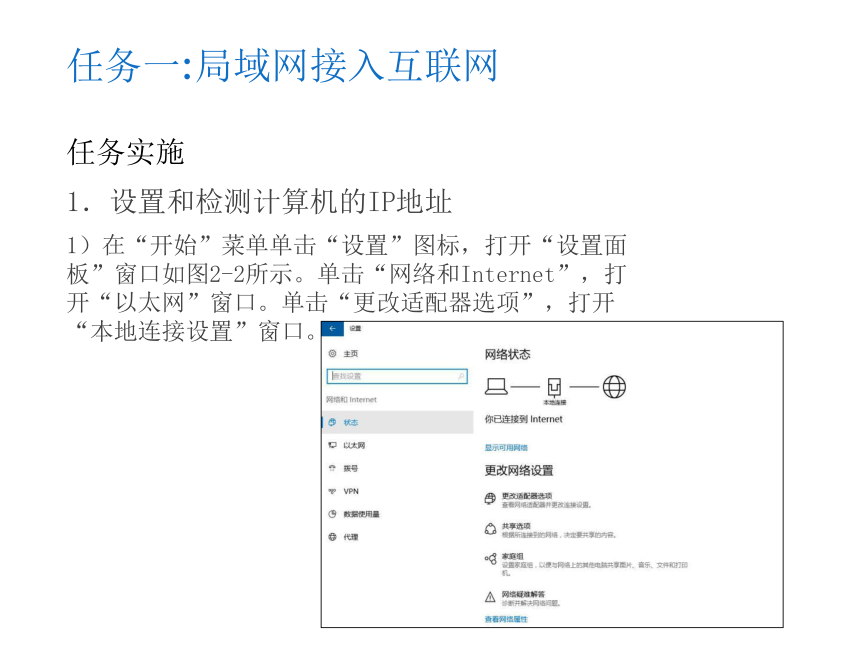

1）在“开始”菜单单击“设置”图标，打开“设置面板”窗口如图2-2所示。单击“网络和Internet”，打开“以太网”窗口。单击“更改适配器选项”，打开“本地连接设置”窗口。
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址
1）在“开始”菜单单击“设置”图标，打开“设置面板”窗口如图2-2所示。单击“网络和Internet”，打开“以太网”窗口。单击“更改适配器选项”，打开“本地连接设置”窗口。
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址
2）在“本地连接设置”窗口中，右击“本地连接”，在弹出的快捷菜单中选择“属性”命令，打开“本地连接 属性”对话框
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址

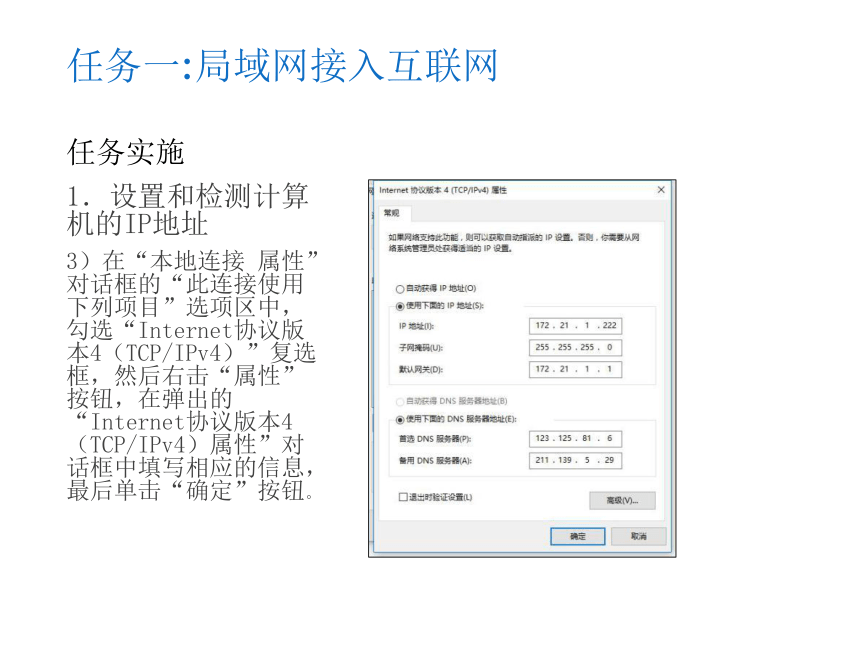

3）在“本地连接 属性”对话框的“此连接使用下列项目”选项区中，勾选“Internet协议版本4（TCP/IPv4）”复选框，然后右击“属性”按钮，在弹出的“Internet协议版本4（TCP/IPv4）属性”对话框中填写相应的信息，最后单击“确定”按钮。
任务一:局域网接入互联网
任务实施
1．设置和检测计算机的IP地址

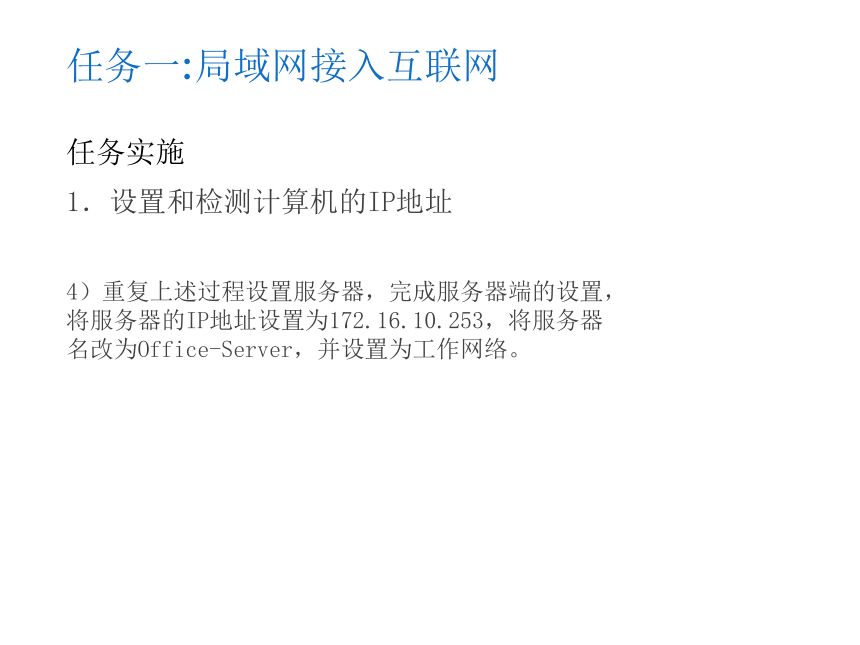

4）重复上述过程设置服务器，完成服务器端的设置，将服务器的IP地址设置为172.16.10.253，将服务器名改为Office-Server，并设置为工作网络。
任务一:局域网接入互联网
任务实施
2．测试李萌的计算机与服务器Office-Server的网络连通性
1）在李萌的计算机上进行如下操作：依次单击“开始”→“运行”，打开“运行”对话框，在“打开”下拉列表框中输入“cmd”命令，然后单击“确定”按钮。
任务一:局域网接入互联网
任务实施
2．测试李萌的计算机与服务器Office-Server的网络连通性
2）在打开的“命令提示符”窗口中，输入“ping 172.16.10.253”，如果显示如图2-8所示的界面，那么网络是连通的。如果显示如图2-9所示的界面，则网络是不连通的。
网络接通测试通过
网络接通测试不通过
任务一:局域网接入互联网
任务实施
3．安装360杀毒
1）进入360首页：http://www.，进入“电脑软件”，下载“360杀毒”软件。
任务一:局域网接入互联网
任务实施
3．安装360杀毒
2）双击安装软件，在弹出的安装向导窗口中选择“中文简体”选项，然后单击“确定”按钮 后加逗号。
任务一:局域网接入互联网
任务实施
3．安装360杀毒
3）根据提示继续完成安装。运行“360杀毒”，启动后界面。360杀毒有“全盘扫描”“快速扫描”“功能大全”，还有 “软件管家”，从而保证电脑上网的安全。
任务一:局域网接入互联网
任务实施
3．安装360杀毒
3）根据提示继续完成安装。运行“360杀毒”，启动后界面。360杀毒有“全盘扫描”“快速扫描”“功能大全”，还有 “软件管家”，从而保证电脑上网的安全。
任务一:局域网接入互联网
任务实施
3．安装360杀毒
3）根据提示继续完成安装。运行“360杀毒”，启动后界面。360杀毒有“全盘扫描”“快速扫描”“功能大全”，还有 “软件管家”，从而保证电脑上网的安全。
任务二 设置文件和打印机的共享
任务学习目标
1）了解文件和打印设备共享方法。
2）会设置文件的共享及权限。
3）会添加打印机。
4）会设置打印机设备的共享及权限。
5）会设置的网络打印机。
任务二 设置文件和打印机的共享
知识准备
1.文件共享
2.共享打印
3.网络打印
任务二 设置文件和打印机的共享
问题：
李萌要设置文件和打印设备共享，以便于各位同事共享公司的文件和打印机。
任务二 设置文件和打印机的共享
任务实施
1.设置李萌计算机上的文件共享
2.设置服务器端文件共享
3.设置打印机共享
4.李萌将自己的计算机连接到共享打印机上
任务二 设置文件和打印机的共享
任务实施
1．设置李萌计算机上的文件共享
1）右键单击想要设置为共享的文件夹“产品宣传图片”，在弹出的对话框中选择“属性”选项卡
任务二 设置文件和打印机的共享
任务实施
1．设置李萌计算机上的文件共享
2）单击“高级共享”按钮，在弹出的对话框中勾选“共享此文件夹”复选框，输入共享名称，单击“确定”按钮即可共享文件夹
任务二 设置文件和打印机的共享
任务实施
2.设置服务器端文件共享
1）右键单击想要设置的共享的文件夹，在弹出的快捷菜单中选择“属性”命令。
2）在打开的属性对话框中选择“共享”选项卡，然后单击“高级共享”按钮，输入共享名称。
任务二 设置文件和打印机的共享
任务实施
2.设置服务器端文件共享
3）单击“权限”按钮，在弹出的对话框中设置共享文件夹的权限，默认为“读取”权限。
任务二 设置文件和打印机的共享
任务实施
2.设置服务器端文件共享
3）在左边所示的对话框中选择“安全”选项卡，可以设置用户对共享文件夹进行操作的高级权限。
任务二 设置文件和打印机的共享
任务实施
2.设置服务器端文件共享
4） 在李萌的计算机上，双击桌面上的“网络”图标，在打开的窗口中双击共享的计算机图标，即可访问服务器上设置为共享的文件。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
设置服务器端共享打印机：依次单击“开始”→“设备和打印机”，打开“设备和打印机”窗口，选择“添加打印机”。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在弹出的“添加打印机”对话框中，选择“添加本地打印机”，单击“下一步”按钮。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在新界面中选中“使用现有的端口”单选按钮，单击下拉列表框，如果打印机使用的是LPT接口，就选择“LPT1：（打印机端口）”选项；如果打印机使用的是USB接口，就选择“USB001：”选项，然后单击“下一步”按钮。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在新界面中选择打印机的厂商和型号，如“Canon Inkjet MP550 series”打印机。如果列表中没有要安装的打印机型号，那么将打印机驱动程序光盘放入光驱中，单击“从磁盘安装”，在弹出的“从磁盘安装”对话框中，单击“浏览”按钮，在“查找文件”对话框中选定打印机驱动程序在光盘中的目录。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
完成打印机制造商和型号的选定后单击“下一步”按钮，进入正在安装界面.
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在新界面设置打印机的名称，默认为打印机的厂商和型号“Canon Inkjet MP550 series”，然后单击“下一步”按钮。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在新界面中设置打印机共享，选中“共享此答应以便网络中的其他用户可以找到并使用它”单选按钮，并设置共享的名称为“Canon Inkjet MP550 series”，然后单击“下一步”按钮。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
在新界面中进行打印测试页操作，然后单击“完成”按钮，完成打印机安装。
任务二 设置文件和打印机的共享
任务实施
3．设置打印机共享
最后单击“完成”按钮完成设置，在“设备和打印机”窗口中出现新添加的共享打印机.
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
依次单击“开始”→“设备和打印机”，打开“设备和打印机”窗口，单击“添加打印机”.
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
依次单击“开始”→“设备和打印机”，打开“设备和打印机”窗口，单击“添加打印机”.
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
在弹出的对话框中选择“添加网络、无线或Bluetooth打印机”选项，然后单击“下一步按钮”.
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
等待系统搜索出共享打印机后，只需按提示操作即可。若系统找不到所需的打印机，也可以单击“我需要的打印机不在列表中”选项，然后单击“下一步”按钮.
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
在新界面中选中“浏览打印机”单选按钮，找到共享打印机的名字，进行连接即可；或者选中“按名称选择共享打印机”单选按钮，并在文本框中输入共享计算机的名字与网络打印机的名称，然后单击“下一步”按钮。弹出正在完成添加打印机向导界面，完成安装即可。
任务二 设置文件和打印机的共享
任务实施
4.李萌将自己的计算机连接到共享打印机上
在新界面中选中“浏览打印机”单选按钮，找到共享打印机的名字，进行连接即可；或者选中“按名称选择共享打印机”单选按钮，并在文本框中输入共享计算机的名字与网络打印机的名称，然后单击“下一步”按钮。
谢谢！
