(共23张PPT)
小型网络的搭建
第10课
网络维护与管理
网络故障诊断与排除
网络配置与调试
网络规划与搭建
01
02
03
04

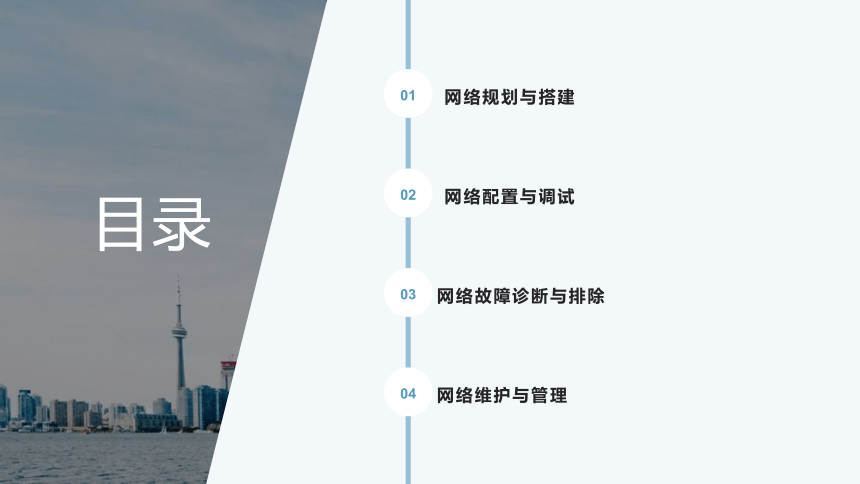

目录
01
网络规划与搭建

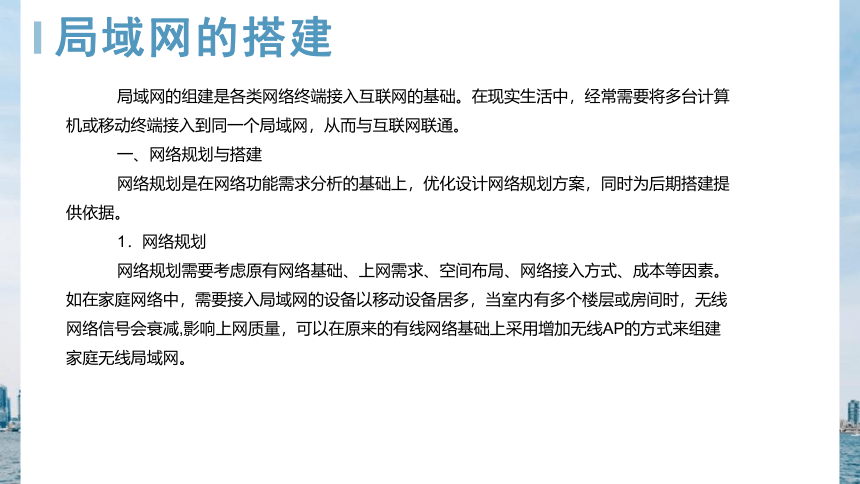

局域网的搭建
局域网的组建是各类网络终端接入互联网的基础。在现实生活中，经常需要将多台计算机或移动终端接入到同一个局域网，从而与互联网联通。
一、网络规划与搭建
网络规划是在网络功能需求分析的基础上，优化设计网络规划方案，同时为后期搭建提供依据。
1．网络规划
网络规划需要考虑原有网络基础、上网需求、空间布局、网络接入方式、成本等因素。如在家庭网络中，需要接入局域网的设备以移动设备居多，当室内有多个楼层或房间时，无线网络信号会衰减,影响上网质量，可以在原来的有线网络基础上采用增加无线AP的方式来组建家庭无线局域网。
局域网的搭建
家庭网络布局示意图

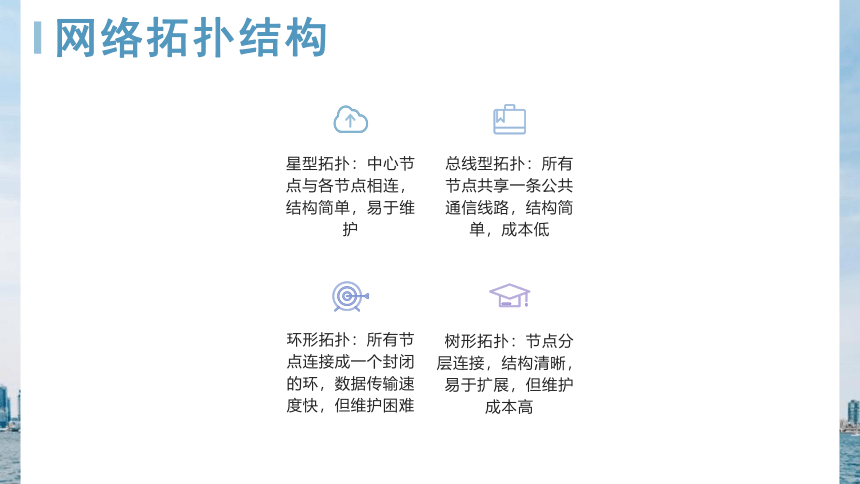

网络拓扑结构
星型拓扑：中心节点与各节点相连，结构简单，易于维护
环形拓扑：所有节点连接成一个封闭的环，数据传输速度快，但维护困难
总线型拓扑：所有节点共享一条公共通信线路，结构简单，成本低
树形拓扑：节点分层连接，结构清晰，易于扩展，但维护成本高

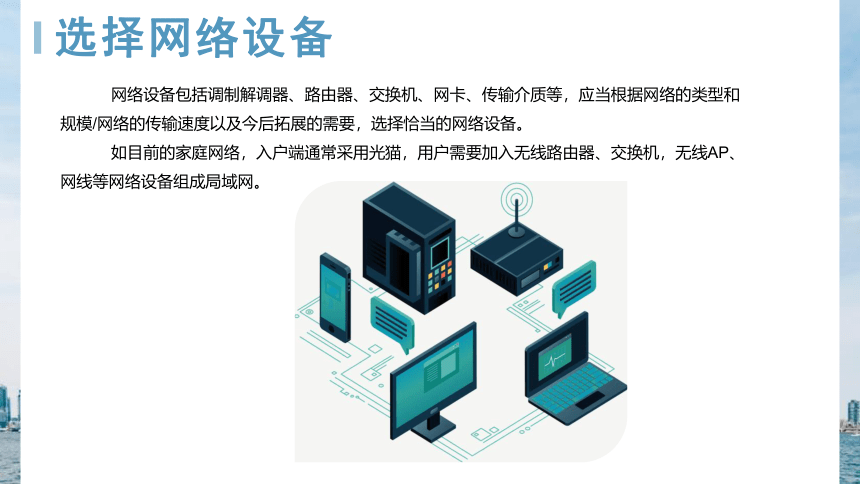

选择网络设备
网络设备包括调制解调器、路由器、交换机、网卡、传输介质等，应当根据网络的类型和规模/网络的传输速度以及今后拓展的需要，选择恰当的网络设备。
如目前的家庭网络，入户端通常采用光猫，用户需要加入无线路由器、交换机，无线AP、网线等网络设备组成局域网。
连接网络设备
根据网络规划与选择的网络设备，利用网线等传输介质将网络设备、网络终端进行连接。在连接前，规划好设备的端口并进行记录，以便于日后的使用和维护。

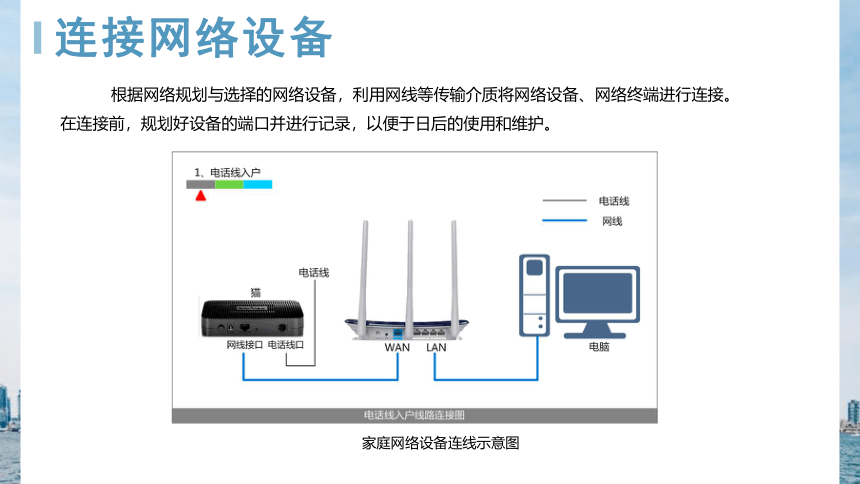

家庭网络设备连线示意图

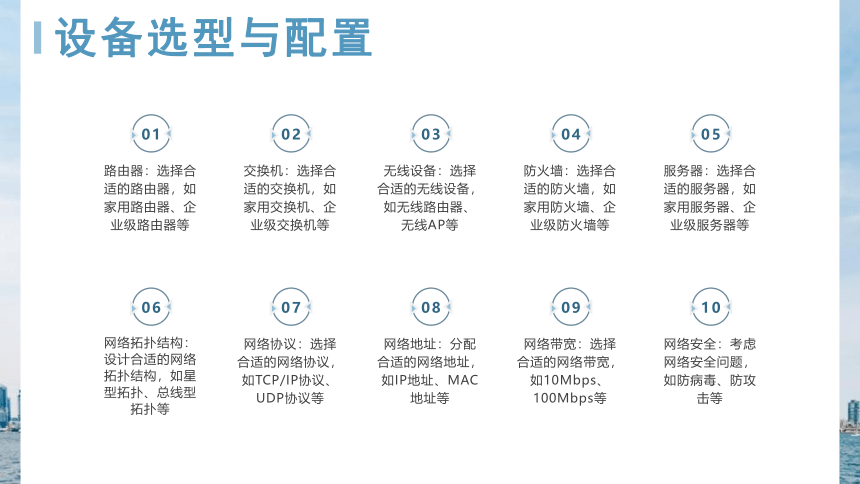

设备选型与配置
路由器：选择合适的路由器，如家用路由器、企业级路由器等
01
交换机：选择合适的交换机，如家用交换机、企业级交换机等
02
无线设备：选择合适的无线设备，如无线路由器、无线AP等
03
防火墙：选择合适的防火墙，如家用防火墙、企业级防火墙等
04
服务器：选择合适的服务器，如家用服务器、企业级服务器等
05
网络拓扑结构：设计合适的网络拓扑结构，如星型拓扑、总线型拓扑等
06
网络协议：选择合适的网络协议，如TCP/IP协议、UDP协议等
07
网络地址：分配合适的网络地址，如IP地址、MAC地址等
08
网络带宽：选择合适的网络带宽，如10Mbps、100Mbps等
09
网络安全：考虑网络安全问题，如防病毒、防攻击等
10
网络地址规划
01
IP地址分类：A、B、C、D、E类
02
子网掩码：划分子网，提高网络利用率
03
网关地址：连接不同子网的桥梁
04
DNS服务器地址：解析域名和IP地址的映射关系
05
网络拓扑结构：星型、总线型、环型、树型等
06
VLAN划分：隔离广播域，提高网络性能
07
网络设备选型：交换机、路由器、防火墙等
08
网络带宽规划：根据业务需求，合理分配带宽资源
02
网络配置与调试
网络配置与调试
网络设备连接完成后，需要对相关设备进行参数设置才能接入互联网，在小型局域网中，路由器的配置尤为关键。
1.配置路由器
路由器可以连接两个或多个不同的网络，并可在网络之间进行数据传输。将计算机通过路由器接入互联网，通常需要对路由器进行设置。如图10-2所示的设置表示路由器的WAN口设置了PPPoE上网方式接入互联网。若要启用无线功能，需设置无线的名称和密码。设置完成后，当移动终端接入路由器时就能自动获得IP地址。
设备安装与连接
01
设备选择：根据网络需求选择合适的设备，如路由器、交换机、防火墙等
03
设备连接：将设备与网络中的其他设备进行连接，如路由器与交换机、交换机与计算机等
02
设备安装：将设备安装在合适的位置，并确保设备稳定、安全
04
设备配置：根据网络需求对设备进行配置，如设置IP地址、子网掩码、网关等
测试网络
2．局域网配置完成后，要测试网络是否连接成功。可在“命令提示符”状态下，用ping命令进行调试。
ping命令是一个十分强大的TCP/IP工具。“ping IP地址”命令可以向网络发送测试数据包，看目标P地址是否有响应及响应时间，以此判断网络的连通情况。也可使用“ping域名地址”，除了能测试与该域名地址的连接速度外，还能查看该域名的IP地址。表10-1为常用的ping命令。
命令 功能
ping主机IP地址 检查ip地址配置是否正确或网卡是否正常工作
ping内网其他主机ip地址 检查主机与局域网中其他计算机是否连接正常
ping域名地址 检查本机与该域名地址是否连接正常
03
网络故障诊断与排除
硬件故障
3
2
4
1
网卡故障：网卡损坏、驱动程序问题等
防火墙故障：硬件故障、配置错误等
交换机故障：端口故障、配置错误等
路由器故障：硬件故障、配置错误等
软件故障
病毒感染：计算机病毒可能导致网络故障
01
软件冲突：不同软件之间的冲突可能导致网络故障
02
软件版本问题：软件版本不兼容可能导致网络故障
03
软件设置问题：软件设置不当可能导致网络故障
04
检查网络连接：检查网络设备是否正常连接，如路由器、交换机等
检查网络设置：检查网络设置是否正确，如IP地址、子网掩码、网关等
检查网络流量：检查网络流量是否正常，是否存在异常流量
检查系统日志：检查系统日志，查看是否存在错误信息或异常行为
检查防火墙：检查防火墙设置，查看是否拦截了正常流量
检查病毒和恶意软件：检查计算机是否感染病毒或恶意软件，并进行清理和修复
寻求专业帮助：如果以上步骤都无法解决问题，可以寻求专业人员的帮助，如网络管理员或技术支持人员。
故障诊断与排除
04
网络维护与管理
日常维护与监控
定期检查网络设备，确保正常运行
监控网络流量，及时发现异常情况
定期更新软件和固件，提高网络安全性
建立应急预案，应对网络故障和攻击
网络升级与扩容
网络升级：提高网络性能，满足业务需求
01
扩容原因：网络流量增加，设备性能不足
02
扩容方法：增加设备数量，提高设备性能
03
升级与扩容注意事项：确保网络稳定，避免影响业务运行
04
网络文档与备份
网络文档：记录网络配置、设备信息、拓扑结构等
01
备份策略：定期备份重要数据，防止数据丢失
02
备份介质：使用硬盘、光盘、云存储等备份介质
03
备份恢复：定期检查备份数据，确保备份数据可恢复
04
谢谢
