(共28张PPT)
串、并联电路中电压的规律
第十六章 第２节

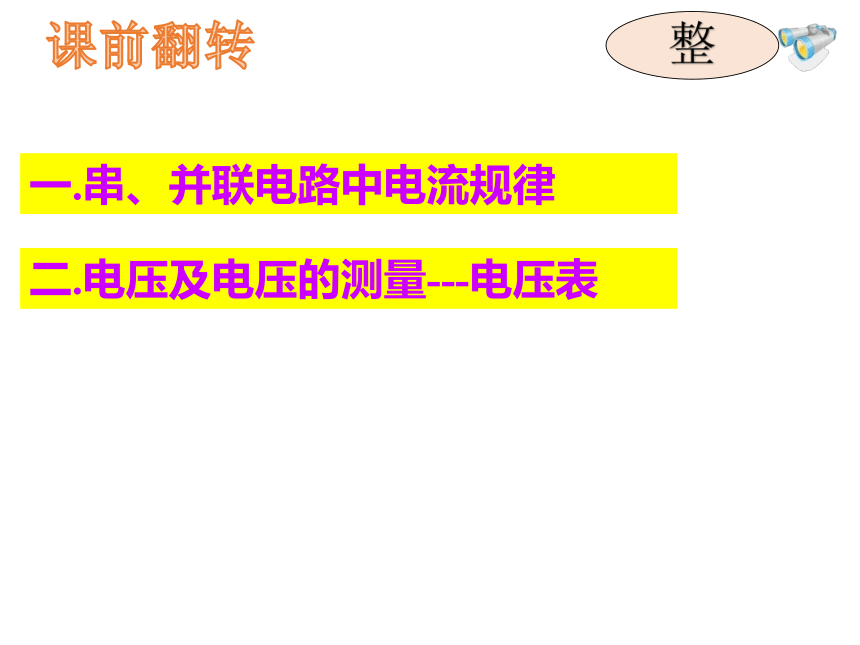

课前翻转
整
一.串、并联电路中电流规律
二.电压及电压的测量---电压表
串联电路中______________公式：_________
并联电路___________________________公式_________
I=I1=I2
电流处处相等
干路电流等于各支路电流之和
I=I1+I2

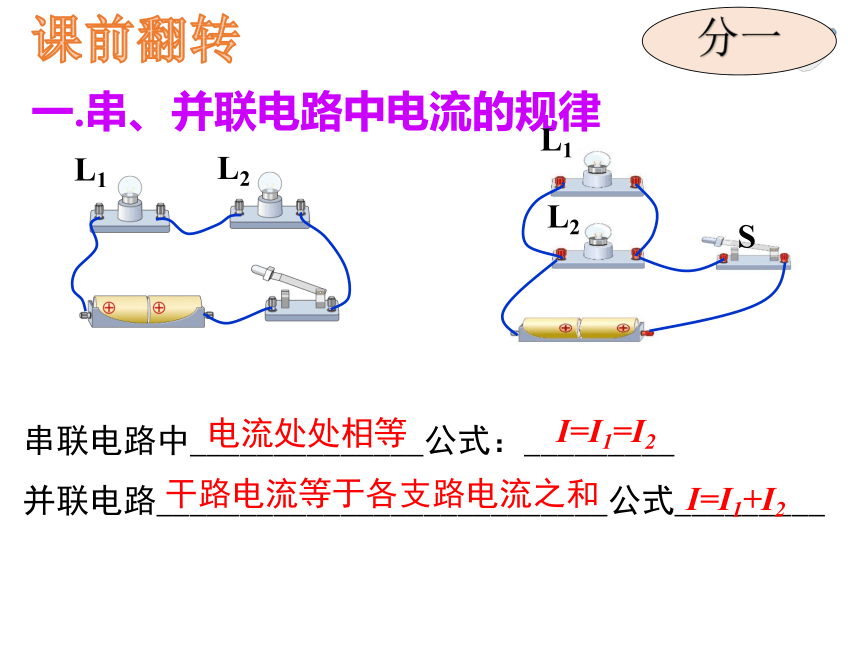

一.串、并联电路中电流的规律
分一
L2
S
L1
L1
L2
课前翻转
二.电压及其测量：
1.电压：电路中形成_____的原因，用 表示。
2.单位：国际单位： ，简称伏，用 表示；
常用单位：千伏（kV）和毫伏（mV）。
常见电压值：一节干电池电压____，家庭电路电压____。
3.测量仪器：电压表。电压表的连接方法：
（1） 联在电路中；（2）电流 进 出；
（3）不超 ；
（4） 与电源直接相连，测_________。
U
伏特
V
并
正
负
量程
可以
电流
电源电压
课前翻转
分二
1.5V
220V

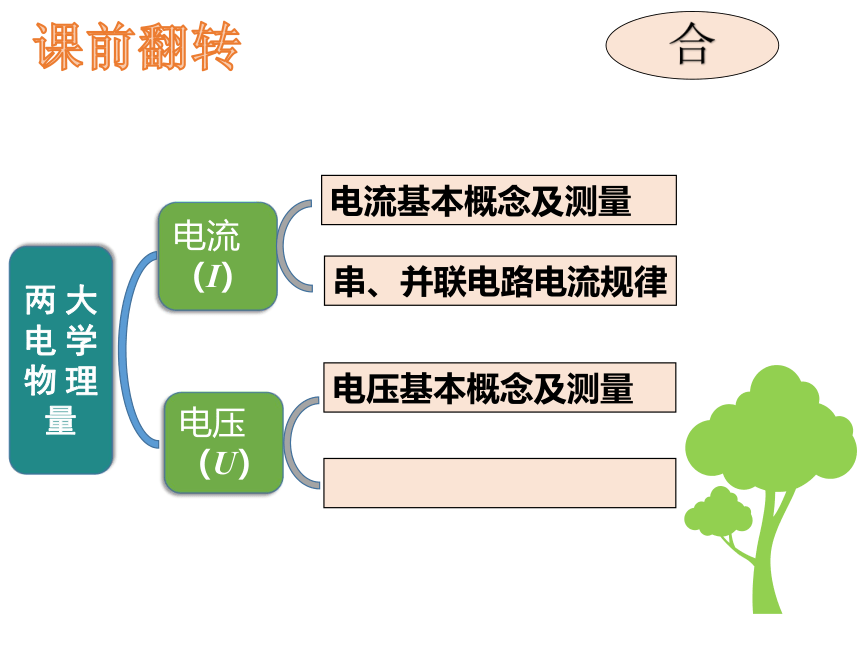

两大电学物理量
电流（I）
电压（U）
电压基本概念及测量
电流基本概念及测量
串、并联电路电流规律
合
课前翻转
课前翻转
补

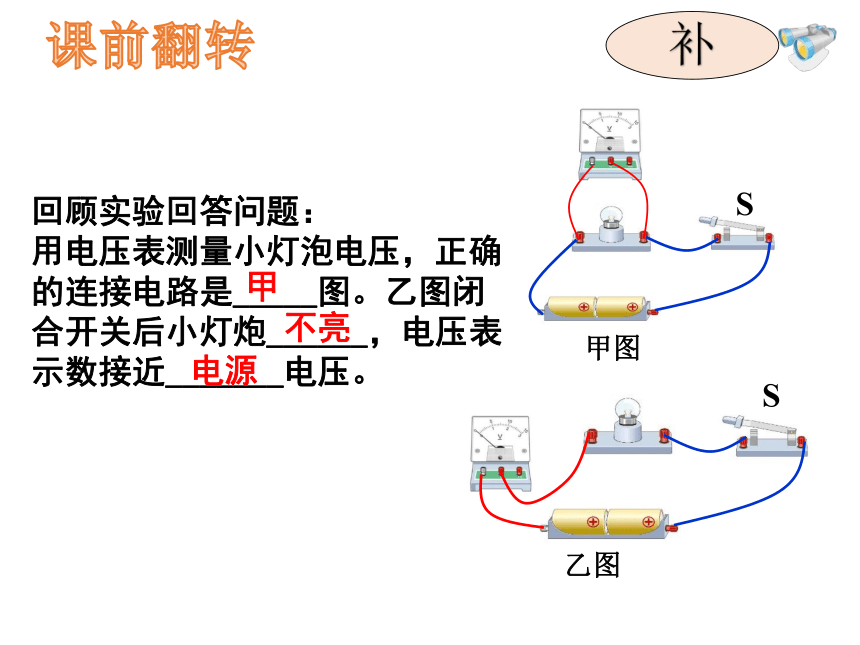

回顾实验回答问题：
用电压表测量小灯泡电压，正确的连接电路是_____图。乙图闭合开关后小灯炮______，电压表示数接近_______电压。
甲
S
甲图
S
乙图
不亮
电源

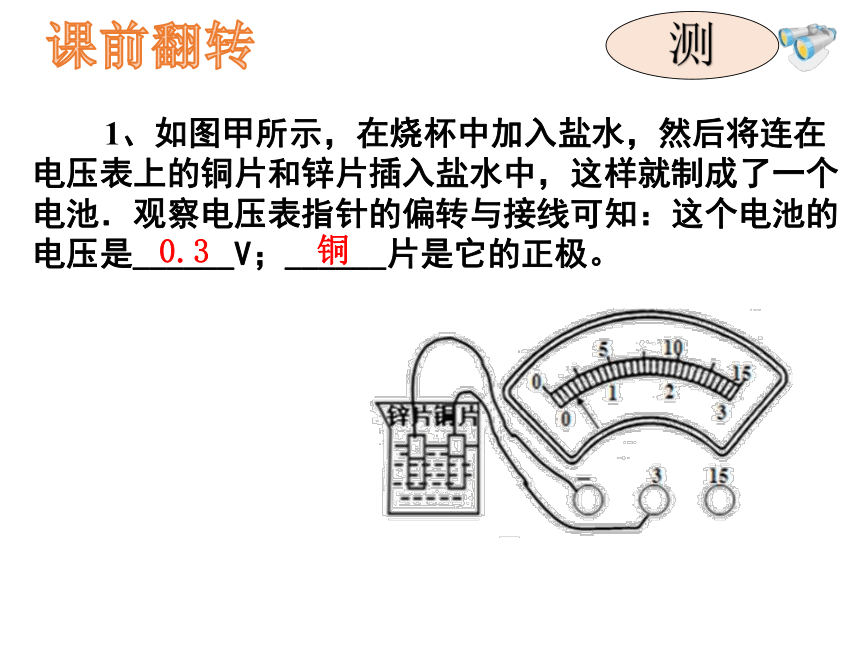

1、如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是______V；______片是它的正极。
0.3
铜
课前翻转
测
课前翻转
测
2、根据电路图用笔划线代替导线连接实物图：
L2
L1
L2
L1
串、并联电路中电压的规律
家用电器或路灯通常都要并联后接在电路中，而节日小彩灯既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？
整
？
探究串联电路中电压的规律
交流讨论以下问题：
1、除图中所示器材，还需要什么实验器材？
2、需要测量谁两端的电压？画出每一步的实验电路图。
3、为了使实验结论具有普遍性，需要改变电路状态重复实验。改变电路状态的方法有哪些？（若更换规格不同的小灯泡多次测量，该实验至少需要几个小灯泡？）
分一
设计实验与制定方案
——类比与模仿（模仿探究串联电流规律的方法）
探究串联电路中电压的规律
器材：
画出实验电路图：
电源、_____________的小灯泡、开关、导线、________
三个规格不同
电压表
分一
②测灯L2两端的电压U2
①测灯L1两端的电压U1
③测L1、L2两端总电压U
探究串联电路中电压的规律
　　1．按照电路图连接实物电路；
　 2．用电压表测量灯L1两端的电压U1；
3．用电压表测量灯L2两端的电压U2，测量灯L1和L2两端的总电压U，记入表格；
　　4．更换不同规格的灯泡，重复步骤2、3；
步骤：
分一
L1 两端电压U1/ V L2 两端电压U2/ V 总电压 U / V
表格：
探究并联电路中电压的规律
进行实验，收集数据
L1
L2
L1
L2
②测灯L2两端的电压
①测灯L1两端的电压
L1
L2
③测串联总电压
分一
友情提示：
①连接电路过程开关必须断开
②电压表正进负出，选择合适量程
探究串联电路中电压的规律
L1 的电压U1/ V L2 的电压U2/ V 串联总电压 U / V
结论：
串联电路中总电压等于各用电器两端电压之和
公式表示：
分一
分析归纳，总结结论
（规格相同的小灯泡串联，它们两端电压_____。）
U=U1+U2
探究串联电路中电压的规律
相同
交流、评估与反思
L1
L2
分一
1、哪些因素可能导致实验误差？
2、实验过程中你遇到过什么问题？如何解决的？
①两灯都不亮，电压表示数为0V
②两灯都不亮，电压表示数很大，接近电源电压
探究串联电路中电压的规律
把几节电池串联起来组成电池组，电池组的电压与每节电池的电压有什么关系？
串联电池组两端的电压等于每节电池电压______
分一
动手动脑
结论：
探究串联电路中电压的规律
之和
V3
V1
V2
L2
L1
1.如下图所示的电路中，闭合开关后电压表V1的示数为2.5V ，电压表V2的示数为3.8V ，则灯泡L1两端的电压U1= ，灯泡L2两端的电压U2= ，电源电压U= 。
2.5V
3.8V
6.3V
U=U1+U2
U1=2.5V
U2=3.8V
反馈练习一
2. 20只同样的小彩灯串联后接在家庭电路上，则每只小灯泡两端的电压为____V。
11
设计实验与制定方案
探究并联电路中电压的规律
分二
——类比与比较
器材：
画出实验电路图：
电源、____________的小灯泡、开关、导线、_______
三个规格不同
电压表
②测灯L2两端电压
①测灯L1两端电压
③ 测电源两端电压
探究并联电路中电压的规律
　　1．按照电路图连接实物电路；
　 2．用电压表测量灯L1两端的电压U1；
3．用电压表测量灯L2两端的电压U2，测量电源的总电压U，记入表格；
　　4．更换规格不同的灯泡，重复步骤2、3；
步骤：
分二
——类比与比较
L1 两端电压U1/ V L2 两端电压U2/ V 并联总电压 U / V
②测L2两端电压
①测L1两端电压
L2
S
L1
L2
S
L1
③ 测电源电压
L2
S
L1
分二
进行实验，收集数据
——类比与比较
友情提示：
①连接电路过程开关必须断开
②电压表正进负出，选择合适量程
探究并联电路中电压的规律
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 并联总电压U/ V
结论：
并联电路中各支路两端电压相等，都等于并联总电压
公式表示：U=U1=U2
分二
分析归纳，总结结论
探究并联电路中电压的规律
实验评估与反思
分二
L2
S
L1
L2
S
L1
讨论：实验中电压表所连接的这三个位置实质是否相同？
L2
S
L1
探究并联电路中电压的规律
L1
L2
V2
V1
1、如图所示的电路中，闭合开关后电压表V1的示数为2.5V ，电压表V2的示数为 V ，电压表V3的示数为 V 。
V3
2.5
2.5
U=U1=U2
U1=2.5V
分二
反馈练习二
2、小宇家客厅比卧室的灯亮，客厅灯两端的电压为220V，则卧室灯两端的电压_____220V。（填>,<,或=）
=
物理观念
合
科学探究
科学思维
模型建构、科学论证、科学推理
经历科学探究过程，并对结果进行交流、评估、反思
科学态度与责任
善于动脑思考的科学品质，严谨认真、实事求是的科学态度
两大电学物理量
电流（I）
电压（U）
电压基本概念及测量
电流基本概念及测量
串、并联电路电流规律
串、并联电路电压规律
串联：__________
并联：__________
U=U1+U2
U=U1=U2
讨论：家用电器或路灯通常都要并联后接在电路中，而节日小彩灯既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？
补
想想议议
测
达标检测
1．两个用电器连接在同一个电路中，下列说法不正确的是（　）
A．若两个用电器串联，则总电压等于各用电器两端的电压之和
B．若两个用电器并联，则各用电器两端的电压一定相等
C．若用电压表测得它们两端的电压相等，则两用电器一定并联
D．若用电压表测得它们两端的电压不相等，则两用电器一定串联
C
2．如图1所示的电路中，电压表所选量程不明，当开关闭合后，V1和V2的示数分别如图2、图3所示．则V1选择的量程是________V，V2选择的量程是________V，小灯泡L1两端的电压是________V，小灯泡L2两端的电压是________V．
0～15　
0～3
3.5
2.5
限时2分钟完成
测
达标检测
3．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光且L1比L2亮，下列说法中正确的是（　　）
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1两端的电压一定比灯L2两端的电压大
B
分层作业：
A层：《动手动脑学物理》1-3题
B层：做一个知识导图，详细总结我们所学过的电压、电流两大物理量的相关知识点。
