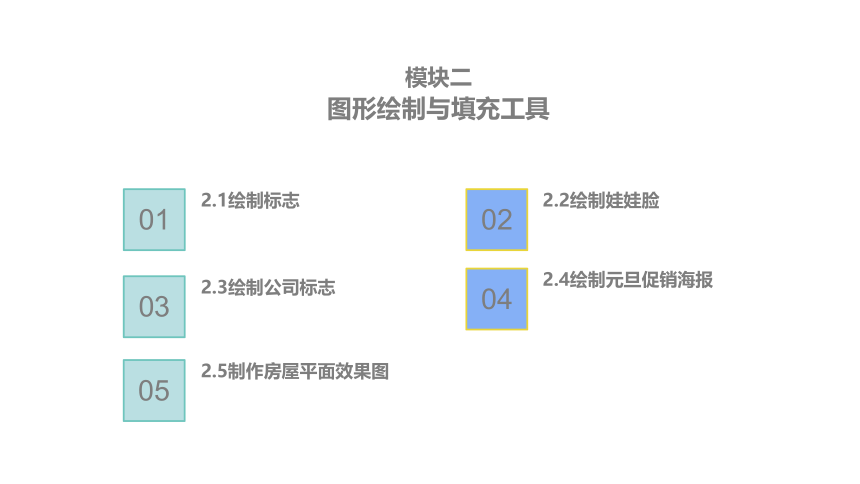

模块二 图形绘制与填充工具

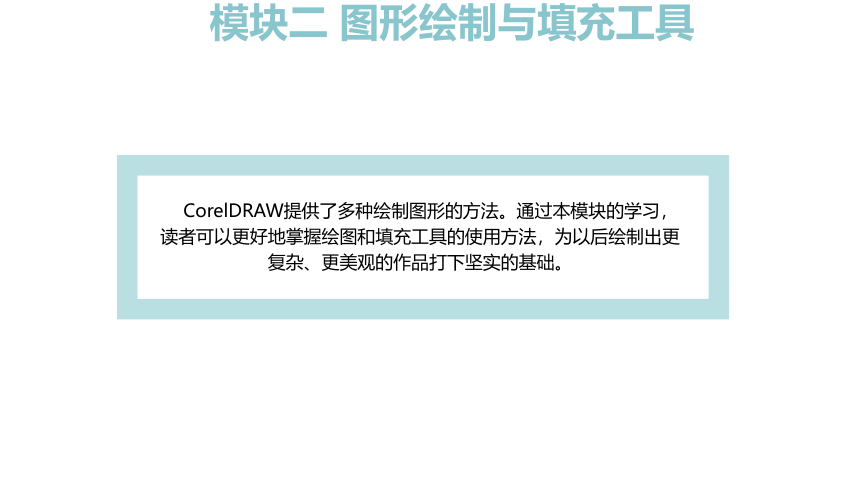

CorelDRAW提供了多种绘制图形的方法。通过本模块的学习，读者可以更好地掌握绘图和填充工具的使用方法，为以后绘制出更复杂、更美观的作品打下坚实的基础。
模块二
图形绘制与填充工具
2.2绘制娃娃脸
01
2.1绘制标志
02
03
2.3绘制公司标志
2.4绘制元旦促销海报
04
05
2.5制作房屋平面效果图
2.1绘制标志

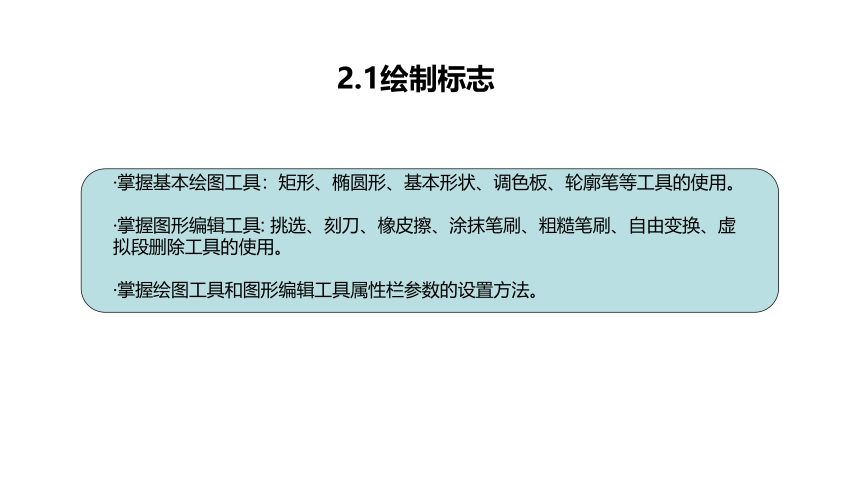

·掌握基本绘图工具：矩形、椭圆形、基本形状、调色板、轮廓笔等工具的使用。
·掌握图形编辑工具: 挑选、刻刀、橡皮擦、涂抹笔刷、粗糙笔刷、自由变换、虚拟段删除工具的使用。
·掌握绘图工具和图形编辑工具属性栏参数的设置方法。
2.1绘制标志

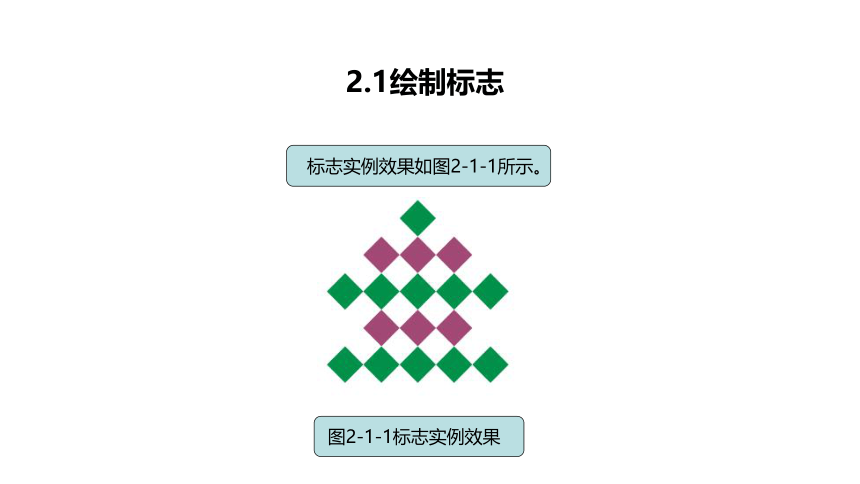

标志实例效果如图2-1-1所示。
图2-1-1标志实例效果
2.1绘制标志

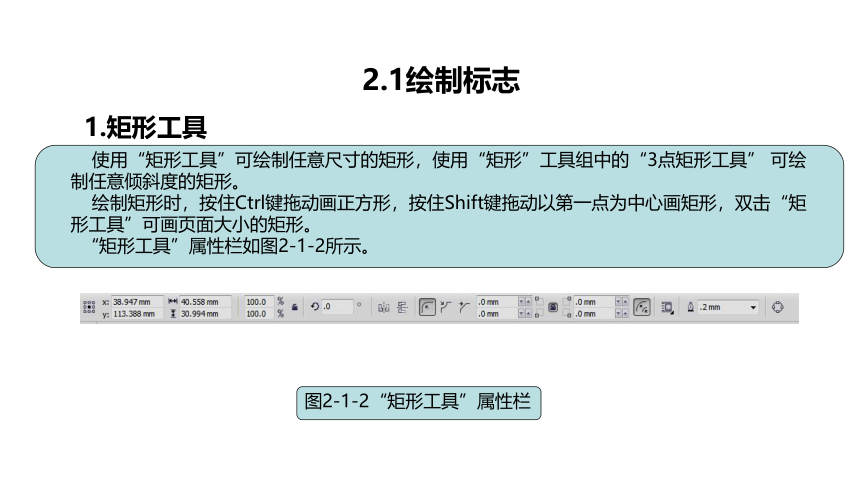

1.矩形工具
使用“矩形工具”可绘制任意尺寸的矩形，使用“矩形”工具组中的“3点矩形工具” 可绘制任意倾斜度的矩形。
绘制矩形时，按住Ctrl键拖动画正方形，按住Shift键拖动以第一点为中心画矩形，双击“矩形工具”可画页面大小的矩形。
“矩形工具”属性栏如图2-1-2所示。
图2-1-2“矩形工具”属性栏
2.1绘制标志
1.矩形工具

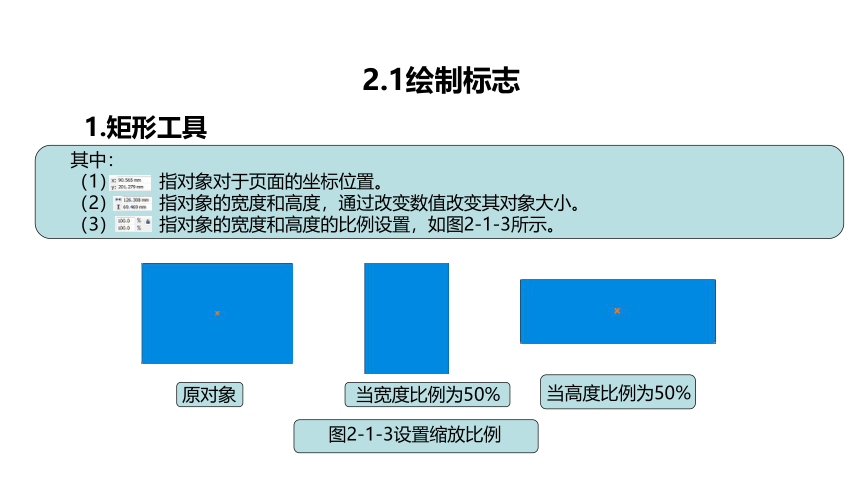

其中：
（1） 指对象对于页面的坐标位置。
（2） 指对象的宽度和高度，通过改变数值改变其对象大小。
（3） 指对象的宽度和高度的比例设置，如图2-1-3所示。
图2-1-3设置缩放比例
原对象　
　当宽度比例为50%
当高度比例为50%
2.1绘制标志
1.矩形工具

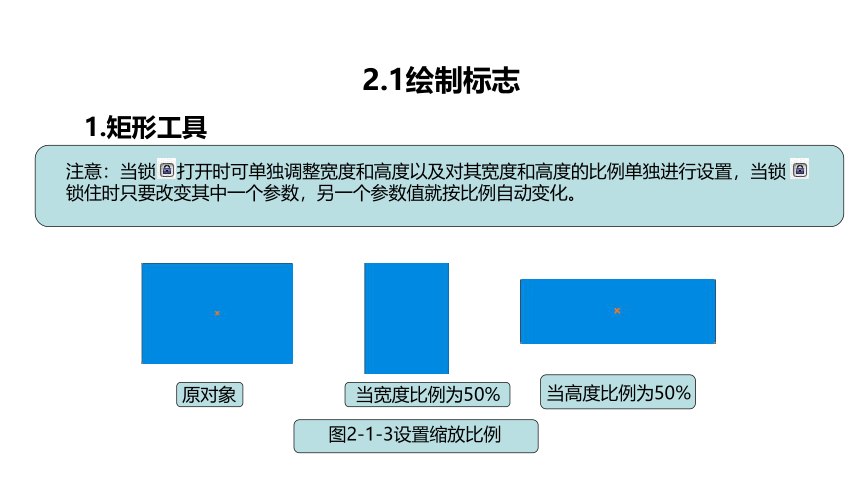

注意：当锁 打开时可单独调整宽度和高度以及对其宽度和高度的比例单独进行设置，当锁 锁住时只要改变其中一个参数，另一个参数值就按比例自动变化。
图2-1-3设置缩放比例
原对象　
　当宽度比例为50%
当高度比例为50%
2.1绘制标志
1.矩形工具

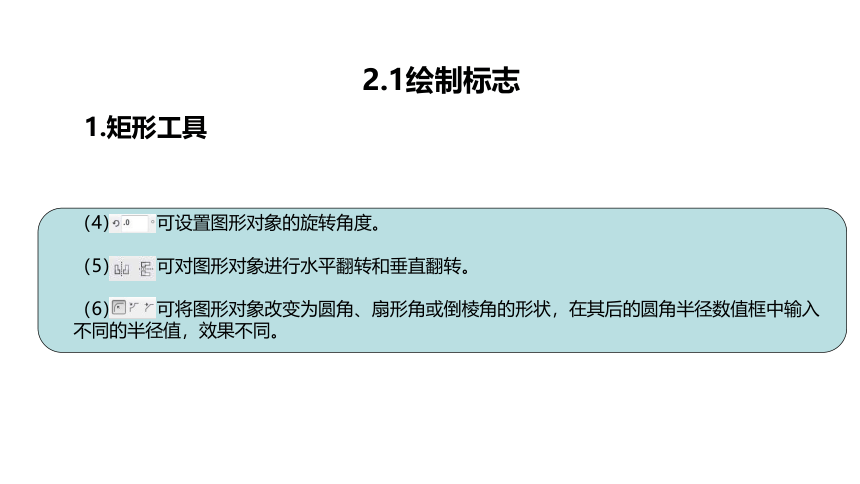

（4） 可设置图形对象的旋转角度。
（5） 可对图形对象进行水平翻转和垂直翻转。
（6） 可将图形对象改变为圆角、扇形角或倒棱角的形状，在其后的圆角半径数值框中输入不同的半径值，效果不同。
2.1绘制标志
1.矩形工具

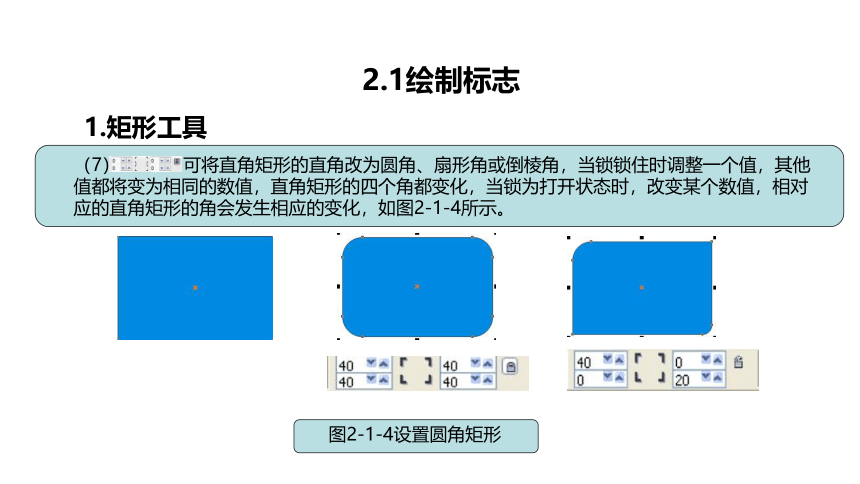

（7） 可将直角矩形的直角改为圆角、扇形角或倒棱角，当锁锁住时调整一个值，其他值都将变为相同的数值，直角矩形的四个角都变化，当锁为打开状态时，改变某个数值，相对应的直角矩形的角会发生相应的变化，如图2-1-4所示。
图2-1-4设置圆角矩形
2.1绘制标志
1.矩形工具
注意：用“形状工具” 拖动控制点改变圆角矩形的弧度，如图2-1-5所示。
图2-1-5拖动控制点调整弧度
2.1绘制标志
1.矩形工具

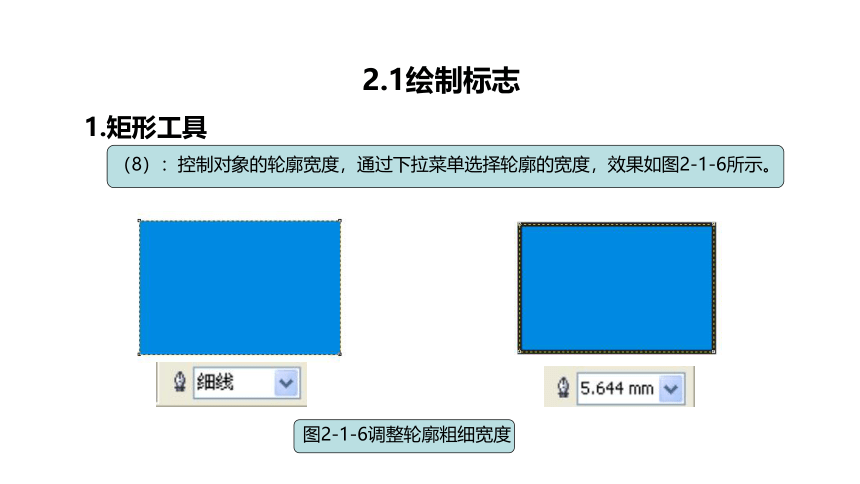

（8）：控制对象的轮廓宽度，通过下拉菜单选择轮廓的宽度，效果如图2-1-6所示。
图2-1-6调整轮廓粗细宽度
2.1绘制标志
2.椭圆形工具

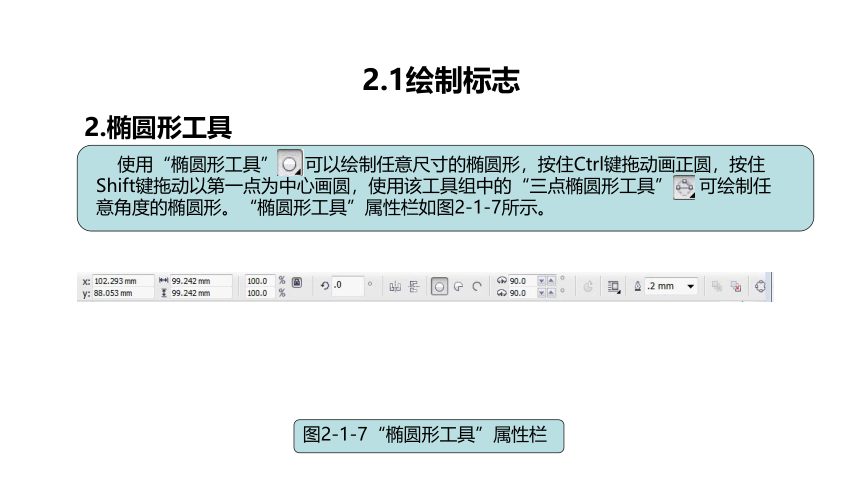

使用“椭圆形工具” 可以绘制任意尺寸的椭圆形，按住Ctrl键拖动画正圆，按住Shift键拖动以第一点为中心画圆，使用该工具组中的“三点椭圆形工具” 可绘制任意角度的椭圆形。“椭圆形工具”属性栏如图2-1-7所示。
图2-1-7“椭圆形工具”属性栏
2.1绘制标志
2.椭圆形工具
其中：
（1） 指对象对于页面的坐标位置。
（2） 指对象的宽度和高度，可以通过改变数值改变其对象大小。
（3） 指对象的宽度和高度的比例设置,效果如图2-1-8所示。
图2-1-8“椭圆形”缩放比例调整效果
原对象　
　当宽度比例为50%
当高度比例为50%
2.1绘制标志
2.椭圆形工具
注：当锁 打开时可单独调整宽度和高度以及对其宽度、高度的比例单独设置，当锁 锁住时只要改变其中一个参数，其另一参数值按其比例自动变化。
图2-1-8“椭圆形”缩放比例调整效果
原对象　
　当宽度比例为50%
当高度比例为50%
2.1绘制标志
2.椭圆形工具
（4) 可设置图形对象的旋转角度。
（5) 可对图形对象进行水平翻转和垂直翻转。
（6) 设置圆形的不同形式，如饼形或弧形，如图2-1-9所示。
圆形
饼形
弧形
图2-1-9设置圆的不同形式
2.1绘制标志
2.椭圆形工具
（7) 用于控制饼形和弧形的起止位置，如图2-1-10所示。
图2-1-10控制饼形或弧形的起止位置
2.1绘制标志
2.椭圆形工具
（8） 控制对象的轮廓宽度，效果如图2-1-11所示。
图2-1-11调整轮廓宽度
2.1绘制标志
3.基本形状工具
“基本形状工具”应用比较广泛，可以绘制基本形状、箭头、流程图、标题和标注形状，单击“基本形状工具” ，在属性栏中的“完美形状” 按钮下选择需要的基本图形，在绘图界面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，基本图形绘制完成，如图2-1-12所示。
图2-1-12使用“基本形状工具”绘制图形
2.1绘制标志
4.选择工具
图2-1-13 “选择工具”属性栏
“选择工具”用来选择图形对象，其属性栏如图2-1-13所示。
（1) 设置纸张大小、方向和单位。
（2)： 页面布局的应用范围。 应用于全部页面， 应用于当前页面。
（3)： 设置度量单位，默认为毫米。
（4)： 设置微调偏移量，使用方向键移动时的一个距离。
（5)： 设置再制距离，默认值x轴、y轴分别为5 mm。
可在选择工具状态下什么都不选中时，在其属性栏中设置再制距离。
2.1绘制标志
5.调色板工具
CorelDRAW X6中提供了多种调色板，执行“窗口”→“调色板”命令，弹出可供选择的多种颜色板，默认状态下使用CMYK的调色板。CorelDRAW X6中的调色板一般在屏幕的右侧，使用“选择工具”选取屏幕右侧的竖条调色板，用鼠标左键拖放竖条调色板到屏幕的中间，“调色板”工具如图2-1-14所示。
选定对象，单击调色板中的色块给对象填充颜色，右击色块并设置对象轮廓色。单击调色板中的 按钮，取消颜色填充，右击 按钮，取消轮廓色。
2.1绘制标志
5.调色板工具
图2-1-14“调色板”工具
2.1绘制标志
6.轮廓笔工具
“轮廓笔工具”用来设置图形对象的轮廓，使用“轮廓笔工具”可以设置轮廓笔、轮廓色和轮廓的粗细。单击工具箱中的“轮廓笔工具”按钮，在展开的工具栏中选择“轮廓笔”，打开“轮廓笔”对话框，如图2-1-15所示。
图2-1-15“轮廓笔”对话框
2.1绘制标志
6.轮廓笔工具
（1）颜色：在这里可以为对象设置轮廓色，默认调色板为 CMYK 调色板，如图2-1-16所示。若要自行设定，可单击调色板下方的“更多”按钮，在打开的对话框中进行设定。
（2）宽度：在下拉列表中，可以选择轮廓的宽度，如图2-1-17所示，也可自行输入轮廓的宽度值。
（3）样式：在下拉列表中，有许多的轮廓样式供选择，如图2-1-18所示。
图2-1-17设置轮廓宽度
图2-1-18设置轮廓样式
2.1绘制标志
6.轮廓笔工具
（4）编辑样式：单击此按钮可以打开“编辑线条样式”对话框，如图2-1-19所示。拖动滑杆可以调整单元样式的长度，在线格上单击设置轮廓实线与虚线的位置，编辑完成后单击“添加”按钮将其添加到样式库中。
（5）箭头：在此项中可以设置箭头的样式，如图2-1-20所示。
（6）角：用来设置角的形式，如尖角、圆角、平角，如图2-1-21所示。
图2-1-20箭头样式
图2-1-19“编辑线条样式”对话框
图2-1-21角的样式
2.1绘制标志
7.辅助工具
“刻刀工具”用来切割图形对象，也可以切割位图图像。在图形对象的边缘将刀子立起并按住鼠标左键拖动，或当刀子立起时单击后松开，到达对边后再次单击，可将对象切割，效果如图2-1-22所示。
图2-1-22刻刀工具切割效果
1）刻刀工具
2.1绘制标志
7.辅助工具
“橡皮擦工具” 用来擦除选中的对象，可在其属性栏中设置橡皮擦厚度（ ）和形状（方形 或圆 形），如图2-1-23所示。
图2-1-23橡皮擦工具
2)橡皮擦工具
2.1绘制标志
7.辅助工具
“涂抹笔刷工具” 可以在矢量图形对象（包括边缘和内部）上任意涂抹，以达到变形的目的，如图2-1-24所示，可以在其属性栏中设置涂抹笔刷的大小、角度等。
图2-1-24涂抹效果
3)涂抹笔刷工具
2.1绘制标志
7.辅助工具
“粗糙笔刷工具” 可在矢量对象上产生粗糙的变形效果，如图2-1-25所示。
图2-1-25粗糙笔刷效果
4)粗糙笔刷工具
2.1绘制标志
7.辅助工具
“自由变换工具”能够交互式地实现对象的旋转、镜像、缩放、倾斜等变形操作，可在属性栏中对其对象进行变形设置，如图2-1-26所示。
图2-1-26“自由变换工具”属性栏
5）自由变换工具
实例练习
（1）启动CorelDRAW X6，新建一个文件，使用“矩形工具” 在绘图页面中画一个20 mm×20 mm的正方形。
（2）使用“选择工具” ，选定正方形，单击调色板中的黑色色块填充黑色，右击去掉轮廓色，如图2-1-28所示。
图2-1-28绘制正方形
实例练习
（3）选定正方形，执行“排列”→“变换”→“位置”菜单命令，打开“变换”对话框，如图2-1-29所示，设置再制距离，在“副本”文本框中输入“2”，单击“应用”按钮再制对像，效果如图2-1-30所示。
图2-1-29设置“变换”对话框
图2-1-30再制效果1
实例练习
（4）使用“选择工具”同时选定3个正方形，调整再制距离水平为0，垂直为40 mm，单击“应用”按钮再制对象，效果如图2-1-31所示。
（5）选中左上角矩形，调整再制距离为水平20 mm，垂直-20 mm，进行再制；选中右下角矩形，调整再制距离为水平-20 mm，垂直-20 mm，进行再制。效果如图2-1-32所示。
图2-1-31垂直再制
图2-1-32再制效果2
实例练习
（6）选中左下角矩形，调整再制距离为水平20 mm，垂直20 mm，进行再制；选中右上角矩形，调整再制距离为水平-20 mm，垂直-20 mm，进行再制。效果如图2-1-33所示。
（7）选中所有图形，设置旋转角度为45度，效果如图2-1-34所示。
图2-1-33再制效果3
图2-1-34旋转后效果
实例练习
（8）选中最下面的矩形，调整再制距离为水平±28.284 mm，垂直0，分别进行再制，效果如图2-1-35所示。
（9）分别改变矩形颜色，全部选中后按Ctrl+G键或单击属性栏中的按钮进行群组，实例完成的效果如图2-1-36所示。
图2-1-35再制效果4
图2-1-36实例效果
课后巩固
图2-1-37信封效果
1.绘制信封
信封效果如图2-1-37所示。
课后巩固
1.绘制信封
操作提示：
（1）新建一个文件，双击“矩形工具”，画出一个页面大小的矩形，填充灰色，再缩小复制矩形，填充白色。
（2）利用“矩形工具”画出一个小矩形，选取“选择工具”，将矩形调整到合适的位置，并将其向右倾斜，打开变换泊坞窗，修改水平移动的参数，将矩形应用到再制，复制另一个矩形，并修改颜色。
（3）群组两个矩形，用相同的方法复制信封上下边的矩形，超出信封的部分用修剪命令去除；再将矩形旋转至信封的左右两边，用相同的方法复制，直至完成信封边缘的图形绘制。
（4）选取“矩形工具”，用复制的方法，在信封上依次绘制出正方形，用“贝塞尔工具”画出线条。
（5）用相同的方法绘制邮票，完成信封效果的绘制。
课后巩固
卡通手提袋效果如图2-1-38所示。
2.绘制卡通手提袋
卡通手提袋效果如图2-1-38所示。
操作提示：
利用矩形、椭圆形、自选图形等工具绘制。
课后巩固
图2-1-39光盘效果
3.绘制光盘
光盘效果如图2-1-39所示。
课后巩固
3.绘制光盘
操作提示：
（1）新建一个文件，选取“椭圆形工具”绘制4个同心圆形。
（2）选择最内圆形与第2个圆形，将2个圆形进行修剪，填充渐变颜色，无轮廓。用相同的方法修剪最内的两个圆，成为空心环形，填充白色，无轮廓。将最外的圆填充白色，无轮廓。群组图形，添加投影。
（3）输入文字“CorelDraw X3”，填充光盘相同的渐变颜色，调整到如图2-1-38所示的位置，利用小键盘的“+”在同一位置复制一份，在文字上绘制一个矩形，选中矩形和文字并进行修剪，将修剪出的一半文字填充为白色；利用刚才绘制的矩形，用相同的方法修剪光盘的渐变部分，效果如图所示。
（4）利用基本绘图工具绘制出一支画笔图形，填充白色至光盘上面，完成光盘正面的绘制。
（5）利用相同的方法绘制出光盘的背面，绘制如图2-1-38所示的几个图形，分别设置不同的透明效果，制作出光影效果。
