(共29张PPT)

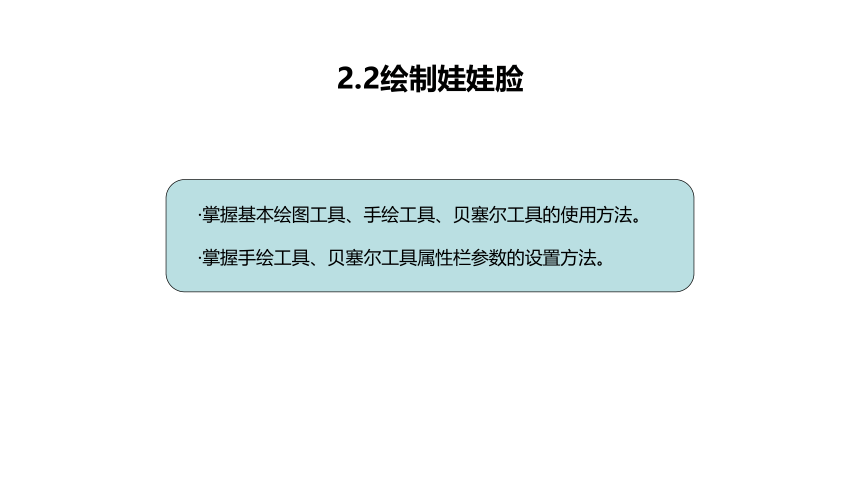

2.2绘制娃娃脸
·掌握基本绘图工具、手绘工具、贝塞尔工具的使用方法。
·掌握手绘工具、贝塞尔工具属性栏参数的设置方法。
2.2绘制娃娃脸

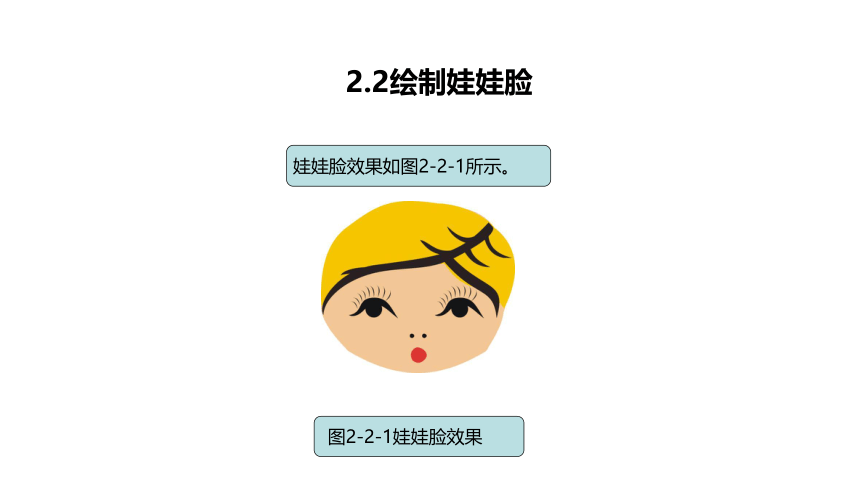

娃娃脸效果如图2-2-1所示。
图2-2-1娃娃脸效果
2.2绘制娃娃脸
1.手绘工具

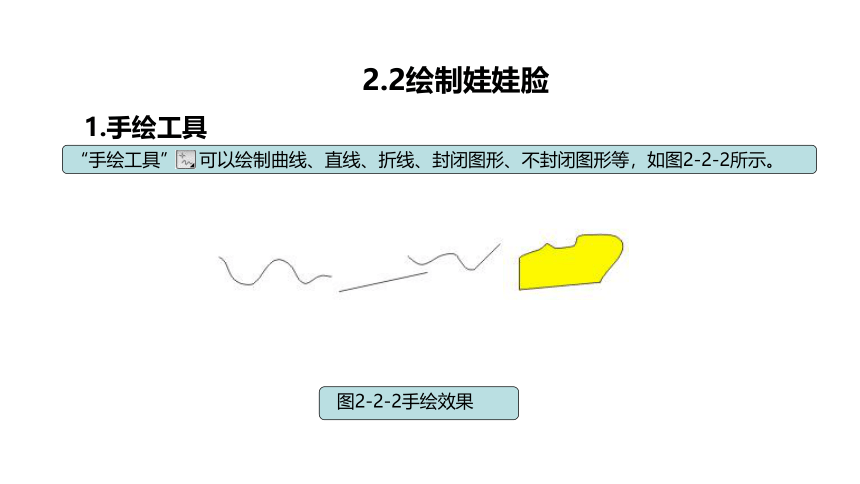

“手绘工具” 可以绘制曲线、直线、折线、封闭图形、不封闭图形等，如图2-2-2所示。
图2-2-2手绘效果
2.2绘制娃娃脸
1.手绘工具

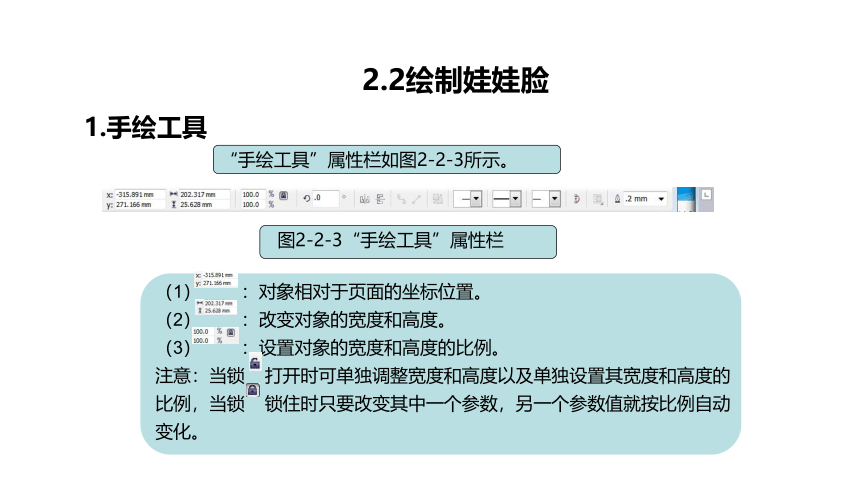

“手绘工具”属性栏如图2-2-3所示。
图2-2-3“手绘工具”属性栏
（1） ：对象相对于页面的坐标位置。
（2） ：改变对象的宽度和高度。
（3） ：设置对象的宽度和高度的比例。
注意：当锁 打开时可单独调整宽度和高度以及单独设置其宽度和高度的比例，当锁 锁住时只要改变其中一个参数，另一个参数值就按比例自动变化。
2.2绘制娃娃脸
1.手绘工具

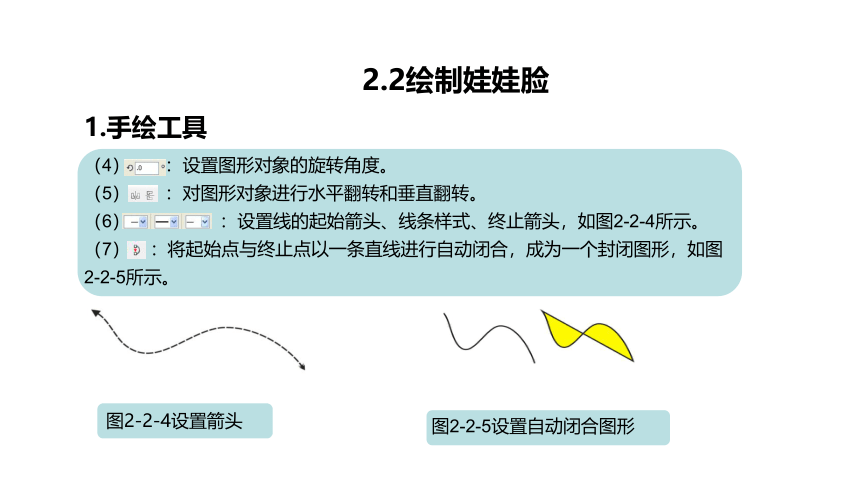

（4） ：设置图形对象的旋转角度。
（5） ：对图形对象进行水平翻转和垂直翻转。
（6） ：设置线的起始箭头、线条样式、终止箭头，如图2-2-4所示。
（7） ：将起始点与终止点以一条直线进行自动闭合，成为一个封闭图形，如图2-2-5所示。
图2-2-4设置箭头
图2-2-5设置自动闭合图形
2.2绘制娃娃脸
1.手绘工具

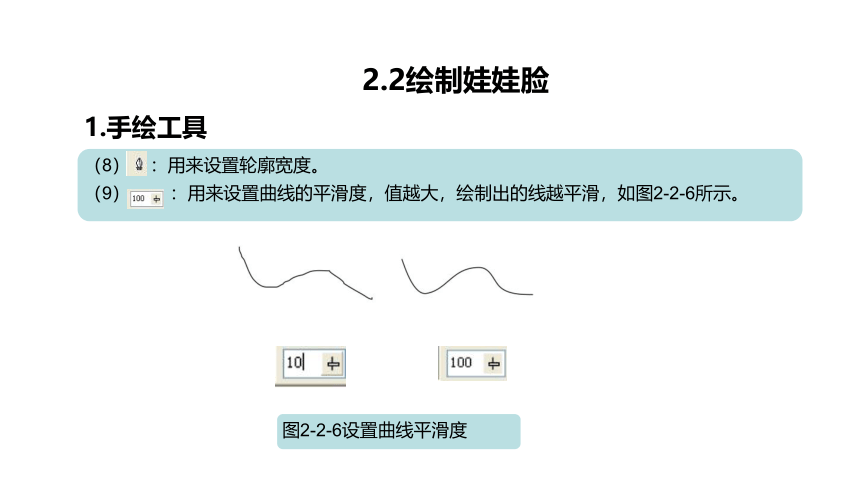

（8） ：用来设置轮廓宽度。
（9） ：用来设置曲线的平滑度，值越大，绘制出的线越平滑，如图2-2-6所示。
图2-2-6设置曲线平滑度
2.2绘制娃娃脸
1.手绘工具

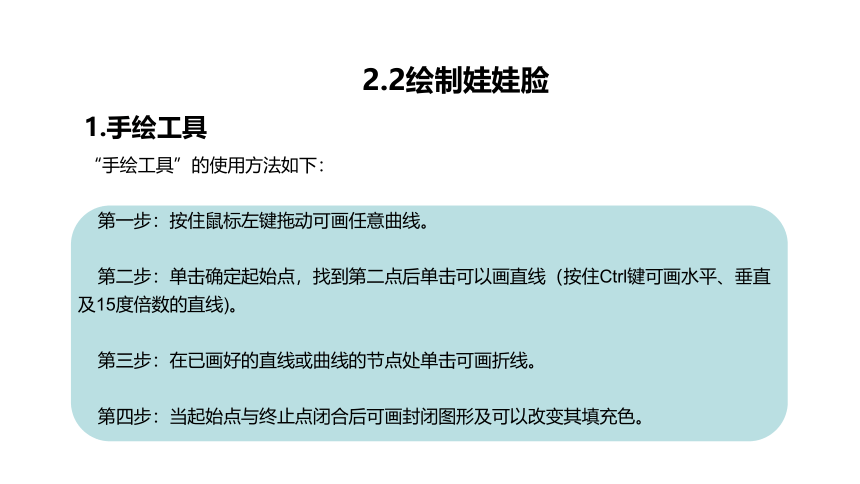

“手绘工具”的使用方法如下：
第一步：按住鼠标左键拖动可画任意曲线。
第二步：单击确定起始点，找到第二点后单击可以画直线（按住Ctrl键可画水平、垂直及15度倍数的直线)。
第三步：在已画好的直线或曲线的节点处单击可画折线。
第四步：当起始点与终止点闭合后可画封闭图形及可以改变其填充色。
2.2绘制娃娃脸
2.贝塞尔工具

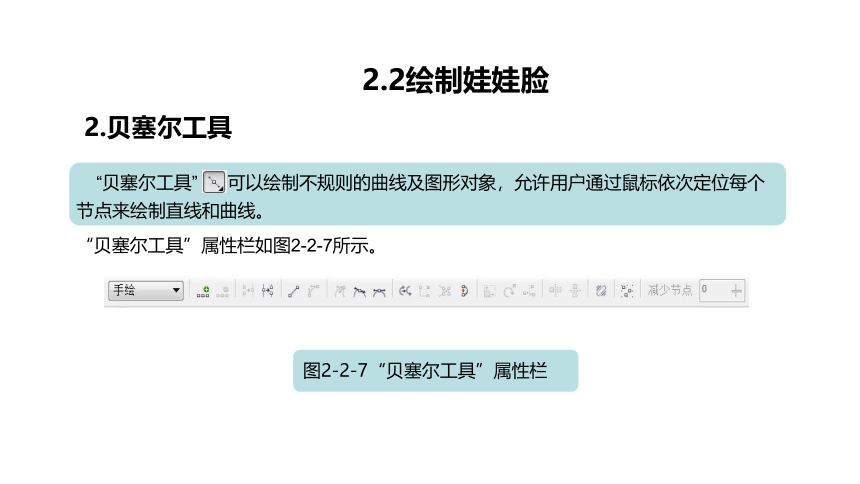

“贝塞尔工具” 可以绘制不规则的曲线及图形对象，允许用户通过鼠标依次定位每个节点来绘制直线和曲线。
“贝塞尔工具”属性栏如图2-2-7所示。
图2-2-7“贝塞尔工具”属性栏
2.2绘制娃娃脸
2.贝塞尔工具

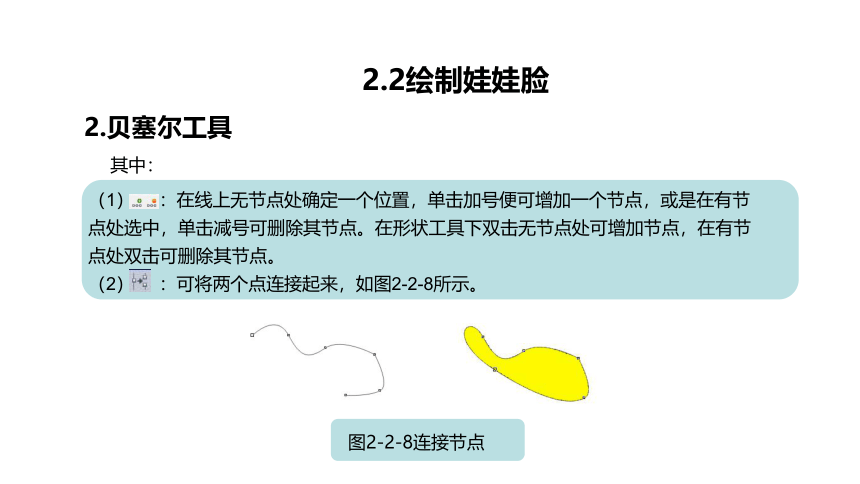

（1） ：在线上无节点处确定一个位置，单击加号便可增加一个节点，或是在有节点处选中，单击减号可删除其节点。在形状工具下双击无节点处可增加节点，在有节点处双击可删除其节点。
（2） ：可将两个点连接起来，如图2-2-8所示。
图2-2-8连接节点
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（3） ：可将节点分开，同时产生的填充会随之消失，如图2-2-9所示。
图2-2-9断开曲线
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（4） ：可将曲线转换为直线，如图2-2-10所示。
图2-2-10转换曲线为直线
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（5） ：可将直线转换为曲线，如图2-2-11所示。
图2-2-11转换直线为曲线
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（6） ：尖突是使节点两端节杆单独调整，互不影响，如图2-2-12所示。
图2-2-12转换为尖突节点
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（7） ：平滑是调整时节点两端节杆不一样长，可以使节点两端的曲线过渡平滑，如图2-2-13所示。
图2-2-13转换为平滑节点
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（8） ：对称节点两端节杆一样长，始终保持节点两侧节杆调整幅度相同，如图2-2-14所示。
图2-2-14转换为对称节点
其中：
2.2绘制娃娃脸
2.贝塞尔工具
（9）：连接曲线的结束节点。
（10)：延长曲线使之闭合，将两个点以一条直线进行闭合，前提必须选中两个点。
注意：自动闭合是将起始点和终止点不用选中直接进行闭合。
（11）：将线段中的节点进行对齐，对齐方式如图2-2-15所示。
图2-2-15对齐方式
其中：
实例练习
（1）启动CorelDRAW X6，新建一个文件，使用“椭圆形工具” 在绘图页面中画一个椭圆，填充沙黄色，取消轮廓色，如图2-2-16所示。
（2）使用“手绘工具” 绘制一个不规则封闭图形，如图2-2-17所示。
图2-2-16绘制椭圆
图2-2-17绘制不规则封闭图形
实例练习
（3）使用“选择工具” 选中图形，移动到椭圆形上面，如图2-2-18所示。
（4）用“形状工具” 配合属性栏调整不规则图形，然后填充深黄色，如图2-2-19所示。
图2-2-18移动不规则图形
图2-2-19填充颜色
实例练习
（5）使用“贝塞尔工具” 绘制一个不规则图形，使用“选择工具” 选中不规则图形，再用“形状工具” 配合属性栏调整不规则图形，然后填充黑色。使用“椭圆形工具” 画个小圆作为眼睛，填充黑色，移动到不规则图形下方，如图2-2-20所示。
图2-2-20绘制眼睛
实例练习
（6）使用“艺术笔工具” 绘制眼睫毛，填充黑色，如图2-2-21所示。
（7）使用“选择工具” 选中眼睫毛并复制，使用属性栏中的旋转合适角度，沿眼睑排列后群组，如图2-2-22所示。
（8）使用“选择工具” 选中眼睛并复制一份，选中其中一只眼睛，单击属性栏中的“水平镜像” 按钮，并移动到合适位置。
（9）使用“艺术笔工具” ，在属性栏“笔触宽度” 中设置艺术笔的粗细，画出头发线条，如图2-2-23所示。
图2-2-21绘制眼睫毛
图2-2-22合成眼睛
图2-2-23绘制头发
实例练习
（10)使用“椭圆形工具”绘制一个椭圆，使用“选择工具”选中椭圆，单击属性栏中的“转换为曲线”按钮，将椭圆转换为曲线，如图2-2-24所示，再使用“形状工具”调整曲线成嘴巴形状，如图2-2-25所示，填充红色。
（11)使用“椭圆形工具”绘制两个小圆，填充黑色，作为鼻子。
（12)将所有的图形组合，完成娃娃脸绘制。
图2-2-24绘制椭圆
图2-2-25调整曲线成嘴巴形状
课后巩固
图2-2-26休闲裤
1.绘制休闲裤
绘制休闲裤，如图2-2-26所示。
课后巩固
图2-2-27绘制及调整裤形
1.绘制休闲裤
操作提示：
(1)用“贝塞尔工具”勾轮廓，如图2-2-27(a)所示。
（2)用“形状工具”修改线条，如图2-2-27(b)所示。
(a)
(b)
课后巩固
图2-2-28填充颜色及绘制压线
1.绘制休闲裤
操作提示：
（3）对图形填充颜色，补压线（压线就是虚线)，如图2-2-28所示。
（4）用“贝塞尔工具”勾出一条S曲线，然后再制产生一排，如图2-2-29所示。
图2-2-29绘制及复制S曲线
课后巩固
图2-2-30制作裤腰效果
1.绘制休闲裤
操作提示：
（5）选中做好的S曲线，执行“效果”→“图框精确剪裁”→“置于图文框内部”命令，如图2-2-30所示。
课后巩固
图2-2-31按钮图标
2.绘制按钮图标
按钮图标如图2-2-31所示。
课后巩固
2.绘制按钮图标
操作提示：
（1）使用“矩形工具”绘制圆角矩形，轮廓线设为2 mm。
（2）复制并缩小圆角矩形，取消轮廓，填充青色。
（3）使用“钢笔工具”绘制直线，复制多条直线，并排列成网格。
（4）使用“椭圆形工具”绘制椭圆，结合“矩形工具”绘制成放大镜。
课后巩固
图2-2-32绘制汽车车身形象
3.汽车车身形象设计
绘制汽车车身形象，如图2-2-32所示。
课后巩固
3.汽车车身形象设计
操作提示：
（1）新件文件，使用线条绘制工具逐步绘制车身外轮廓、车窗、车身细节和车轮。
（2）利用渐变填充为车窗、车轮、车前镜填充渐变。
（3）导入标志图形，调整标志的位置与大小。
（4）用“矩形工具”绘制矩形，利用“形状工具”修改图形的形状，缩小复制两个调整位置，并调整图形间的顺序，完成车身的图形绘制。
（5）用相同的方法逐步绘制汽车背面的图形。
（6）添加文字，汽车的车身设计效果见图2-2-32。
