2.3绘制公司标志

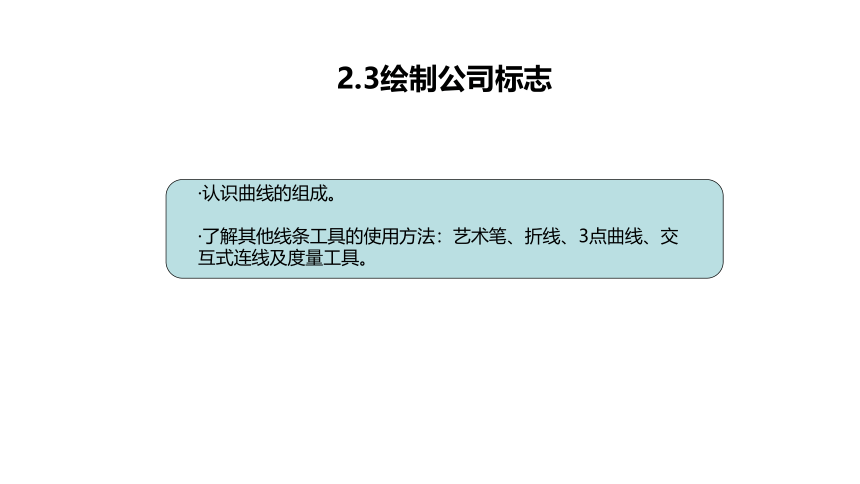

·认识曲线的组成。
·了解其他线条工具的使用方法：艺术笔、折线、3点曲线、交互式连线及度量工具。
2.3绘制公司标志
本节绘制的公司标志效果如图2-3-1所示。
图2-3-1公司标志效果
2.3绘制公司标志
1.认识曲线的组成

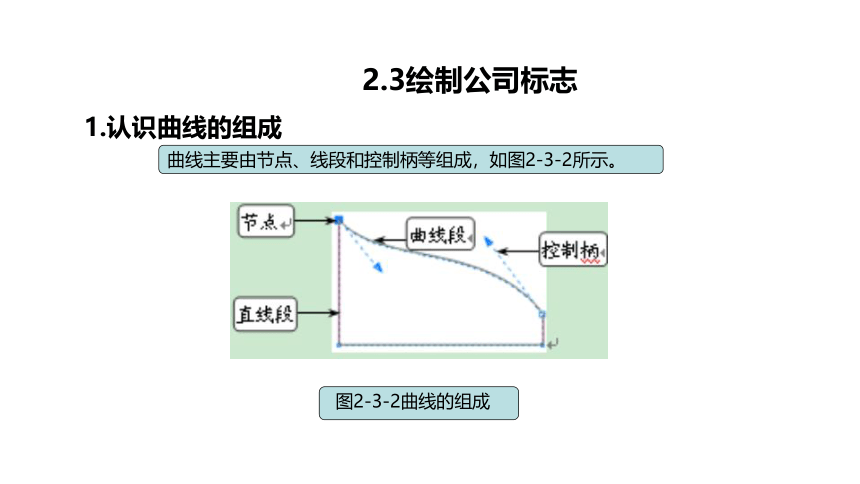

曲线主要由节点、线段和控制柄等组成，如图2-3-2所示。
图2-3-2曲线的组成
2.2绘制娃娃脸
1.认识曲线的组成

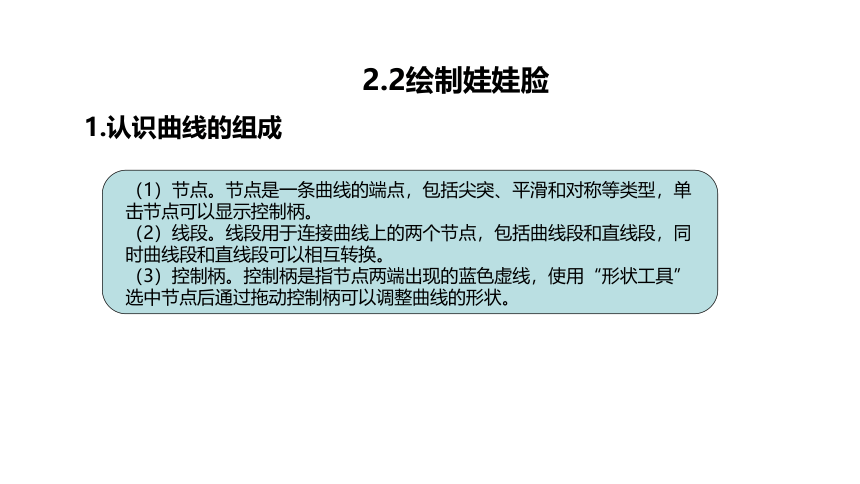

（1）节点。节点是一条曲线的端点，包括尖突、平滑和对称等类型，单击节点可以显示控制柄。
（2）线段。线段用于连接曲线上的两个节点，包括曲线段和直线段，同时曲线段和直线段可以相互转换。
（3）控制柄。控制柄是指节点两端出现的蓝色虚线，使用“形状工具”选中节点后通过拖动控制柄可以调整曲线的形状。
2.3绘制公司标志
2.艺术笔工具

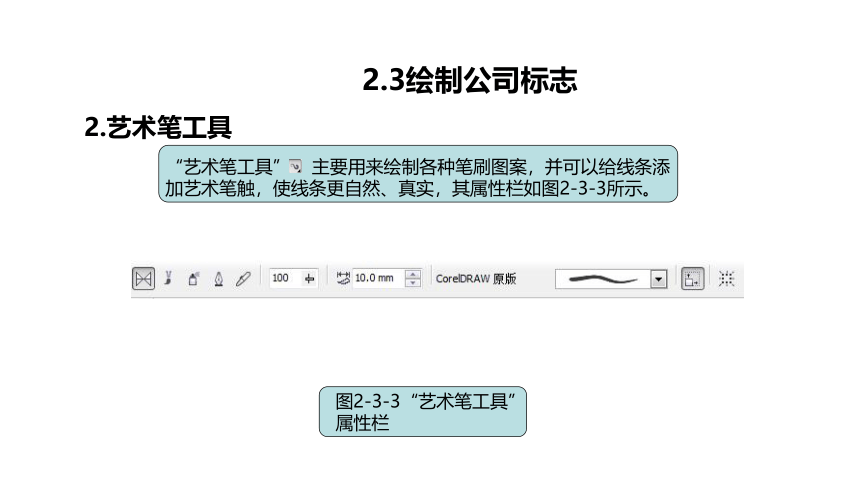

“艺术笔工具” 主要用来绘制各种笔刷图案，并可以给线条添加艺术笔触，使线条更自然、真实，其属性栏如图2-3-3所示。
图2-3-3“艺术笔工具”属性栏
2.3绘制公司标志
2.艺术笔工具

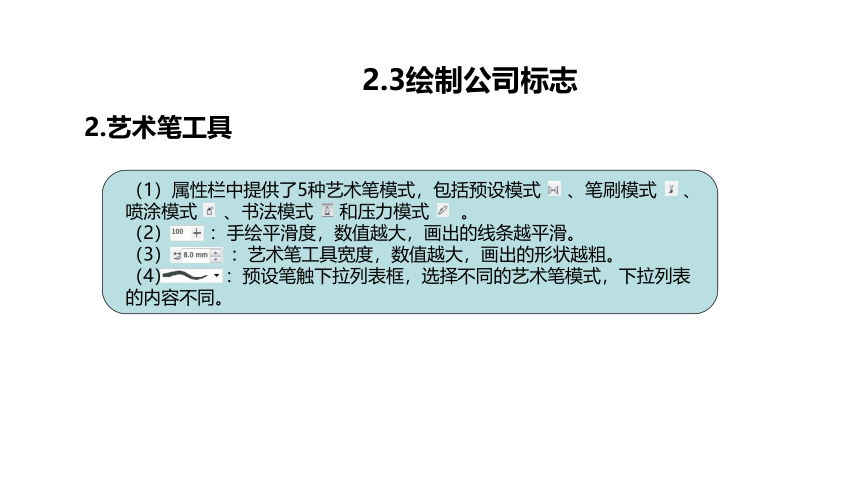

（1）属性栏中提供了5种艺术笔模式，包括预设模式 、笔刷模式 、喷涂模式 、书法模式 和压力模式 。
（2） ：手绘平滑度，数值越大，画出的线条越平滑。
（3） ：艺术笔工具宽度，数值越大，画出的形状越粗。
（4） ：预设笔触下拉列表框，选择不同的艺术笔模式，下拉列表的内容不同。
2.3绘制公司标志
3.折线工具
“折线工具” 可以绘制直线、折线和曲线，并可将折线和手绘效果混合绘制。
单击工具箱中的“折线工具”，在起点处单击，在下一个位置再次单击，可绘制直线或折线；在绘制直线的过程中，按下鼠标左键拖动鼠标，可以绘制曲线，双击完成线条的绘制，如图2-3-4所示。
图2-3-4直线和曲线混合
2.3绘制公司标志

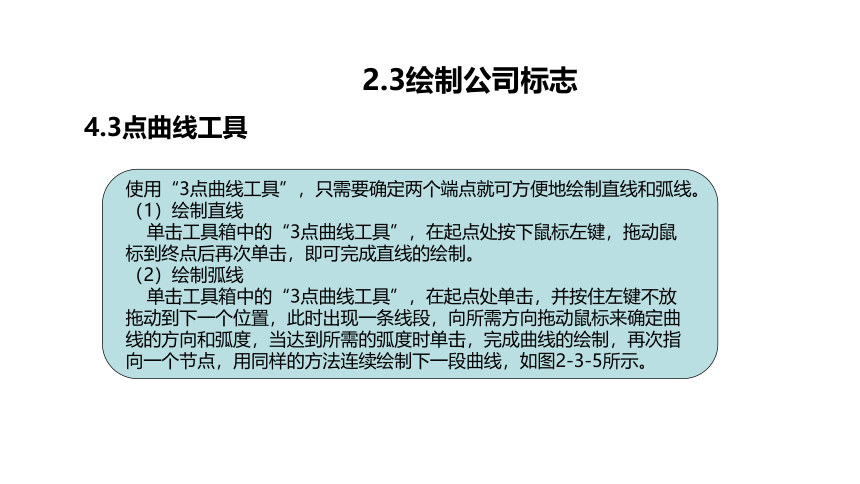

4.3点曲线工具
使用“3点曲线工具”，只需要确定两个端点就可方便地绘制直线和弧线。
（1）绘制直线
单击工具箱中的“3点曲线工具”，在起点处按下鼠标左键，拖动鼠标到终点后再次单击，即可完成直线的绘制。
（2）绘制弧线
单击工具箱中的“3点曲线工具”，在起点处单击，并按住左键不放拖动到下一个位置，此时出现一条线段，向所需方向拖动鼠标来确定曲线的方向和弧度，当达到所需的弧度时单击，完成曲线的绘制，再次指向一个节点，用同样的方法连续绘制下一段曲线，如图2-3-5所示。
2.3绘制公司标志
4.3点曲线工具

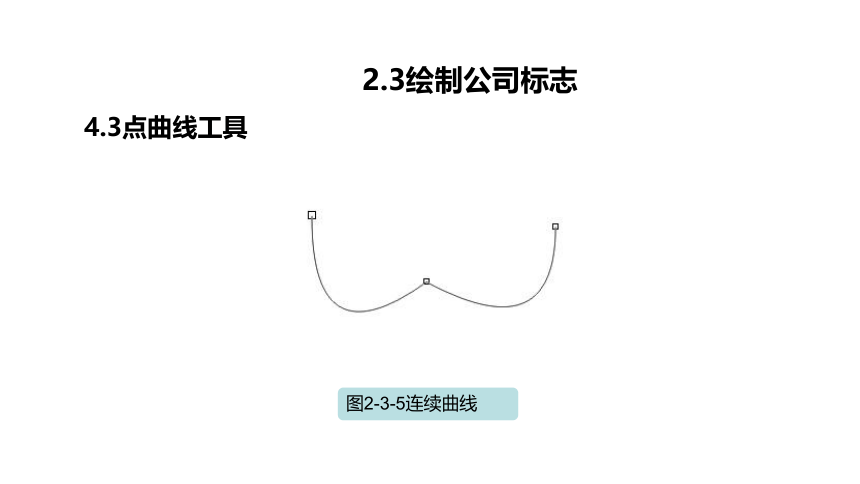

图2-3-5连续曲线
2.3绘制公司标志
5.连接器工具
连接器工具可以在两个或多个对象之间绘制连线，当对象移动时，连线也随之移动。
（1）“直角连接器工具” ：在两个或多个对象之间绘制折线，如图2-3-6所示。
（2）“直线连接器工具” ：在两个或多个对象之间绘制直线。
图2-3-6使用“直角连接器工具”连接对象
2.3绘制公司标志
6.度量工具
使用度量工具可以自动对图形进行垂直、水平、倾斜和角度的测量。
选择工具箱中的“度量工具”，根据需要在属性栏中选择不同的度量工具，可以对对象进行自动度量、垂直度量、水平度量、倾斜度量和角的度量，还可以对对象进行标注说明。效果如图2-3-7所示。
将鼠标光标移动到图形边缘单击并按住鼠标左键不放，拖动鼠标到另一图形便可标注图形。
图2-3-7度量和标注对象
实例练习
（1）启动CorelDRAW X6，新建一个文件。
（2）按住工具箱中的“手绘工具”不放，在其展开的工具栏中选择“贝塞尔工具”，在页面中单击确定曲线的起点，在下一点按住鼠标左键不放并拖动以确定曲形的弧度，节点的两侧将出现蓝色的控制线，如图2-3-8所示。
（3）单击确定下一个节点的位置，继续单击下一个位置，最后将光标移动到曲线的起始节点上单击即可封闭曲线，效果如图2-3-9所示。
图2-3-8绘制曲线
图2-3-8绘制曲线
实例练习
（4)对绘制的形状进行调整，选择工具箱中的“形状工具”，选取图2-3-10所示的节点，按Delete键删除该节点。
（5）分别选择其他各个节点，拖动节点两端出现的控制柄，调整图形的形状，完成形状调整后释放鼠标左键，然后删除多余的节点，在调整部分节点时可通过方向键移动节点的位置，调整后的效果如图2-3-11所示。
图2-3-10删除节点
图2-3-11调整图形形状效果
图2-3-11调整图形形状效果
实例练习
（6）再次选择工具箱中的“贝塞尔工具”，将鼠标光标移至左上角的节点上，当显示“节点”提示时单击确定曲线起点，然后移动鼠标光标至前面所绘曲线边缘的一点，此时将显示“边缘”提示，如图2-3-12所示。
（7）单击并按住鼠标左键拖动调整曲线的形状，使其与原曲线边缘重合，然后移至右上角曲线节点上单击并拖动调整曲线弧度，使其与原来曲线边缘基本重合，最后单击曲线起点闭合曲线，绘制后的效果如图2-3-13所示。
图2-3-12调整对象形状
图2-3-11调整图形形状效果
图2-3-13沿原曲线边缘绘制形状
实例练习
（8）将图形局部放大后选择工具箱中的“形状工具”，分别选取左右两侧节点，然后拖动出现的控制柄，使其与原曲线边缘重合，同时调整上半部分曲线弧度，如图2-3-14所示。
（9）选择工具箱中的“选择工具”，选择下方的曲线图形，单击调色板中的蓝色块填充图形，然后选择上方的曲线图形，单击调色板中的青色块填充图形，完成标志上半部分的绘制，效果如图2-3-15所示。
图2-3-14调整曲线形状
图2-3-15填充图形
实例练习
（10)按住工具箱中的“手绘工具”不放，在其展开的工具条中选择“钢笔工具”，在页面中单击确定曲线的起点，按住Shift键不放，再将鼠标光标移到下一个位置并单击，绘制一条直线段，继续移动鼠标光标在下一点单击，绘制出图2-3-16所示的由直线段组成的封闭图形。
（11)选择工具箱中的“形状工具”，单击选择左上角的节点，单击属性栏中的“转换直线为曲线”按钮，此时该节点右侧将出现两个曲线控制柄，如图2-3-17所示。
图2-3-16用“钢笔工具”绘图
图2-3-17将直线转换为曲线
实例练习
（12)分别拖动曲线上方的两个控制柄，调整曲线形状，将右上角的节点向下移动一定距离，调整好的曲线形状如图2-3-18所示。
（13)使用“选择工具”选择绘制的曲线图形，按Ctrl+C键复制图形，再按Ctrl+V键原位粘贴图形，拖动右上角的节点将其等比缩小，如图2-3-19所示。
图2-3-18调整好的曲线形状
图2-3-19复制并缩小图形
实例练习
（14)选择工具箱中的“形状工具”，选取复制的曲线图形右上角的节点，按Delete键删除该节点，拖动控制柄，并调整成图2-3-20所示的曲线形状。
（15)选择下方的曲线图形，单击调色板中的黄色块填充图形，选择另一曲线图形将其填充为绿色，完成标志下半部分的绘制，如图2-3-21所示。
图2-3-20编辑曲线
图2-3-21填充图形
实例练习
（16)使用“选择工具”分别框选标志的上半部分和下半部分图形，然后按Ctrl+G快捷键组合图形，再同时选择组合后的两个图形，按L键左对齐，再拖动其中一个组合图形，使其上下间隔一定距离，完成标志主要图形的绘制，效果如图2-3-22所示。
（17)选择工具箱中的“手绘工具”，在标志左侧上方单击确定线条的起点，按住鼠标左键不放并沿着中间的空隙拖动绘制线条，至适当位置后释放鼠标左键，绘制的线条如图2-3-23所示。
图2-3-22对齐和移动图形
图2-3-23用“手绘工具”绘制线条
实例练习
（18)选择工具箱中的“形状工具”，选取最右端的节点后按住鼠标左键不放，向上拖动鼠标即可移动该节点的位置，然后拖动线条上的控制柄，调整曲线的弧度，最后将鼠标光标移到需要增加节点的位置再双击即可增加一个节点，以便于调节线条的弧度，如图2-3-24所示。
（19)切换到“选择工具”，在属性栏中的“轮廓线样式”下拉列表框中选择第5种点画线，在“轮廓宽度”下拉列表框中选择“10 mm”选项，设置后的线条样式如图2-3-25所示。
图2-3-24编辑线条并添加节点
图2-3-25设置后的线条样式
实例练习
（20)选择工具箱中的“文本工具”，在标志下方单击，在插入点处输入公司名称“大河环境治理”，如图2-3-26所示。
（21）选中输入的文字，在属性栏中的“字体列表”中选择“汉仪双线体简”选项，在“字体大小”下拉列表框中输入“42”，按Enter键，设置后的字体效果如图2-3-27所示。至此，完成公司标志的绘制。
图2-3-26输入文字
图2-3-27设置文字样式
课后巩固
图2-3-28工作服
1.绘制工作服
绘制图2-3-28所示的工作服。
课后巩固
1.绘制工作服
操作提示：
（1）新建一个图形文件，使用“钢笔工具”绘制一个由多条折线组成的上衣轮廓，然后使用“形状工具”选择各个节点并进行编辑。
（2）使用“手绘工具”绘制里层衣领曲线，再使用“钢笔工具”绘制外面衣服的衣领，然后使用“形状工具”调整其形状。
（3）用相同的方法绘制出裙子轮廓曲线。
（4）填充各个封闭曲线，将各图形进行组合，完成绘制。
课后巩固
图2-3-29电视节目图标
2.绘制电视节目图标
绘制图2-3-29所示的电视节目图标。
课后巩固
2.绘制电视节目图标
操作提示：
使用“椭圆形工具”“手绘工具”和“矩形工具”绘制电视节目图标。
