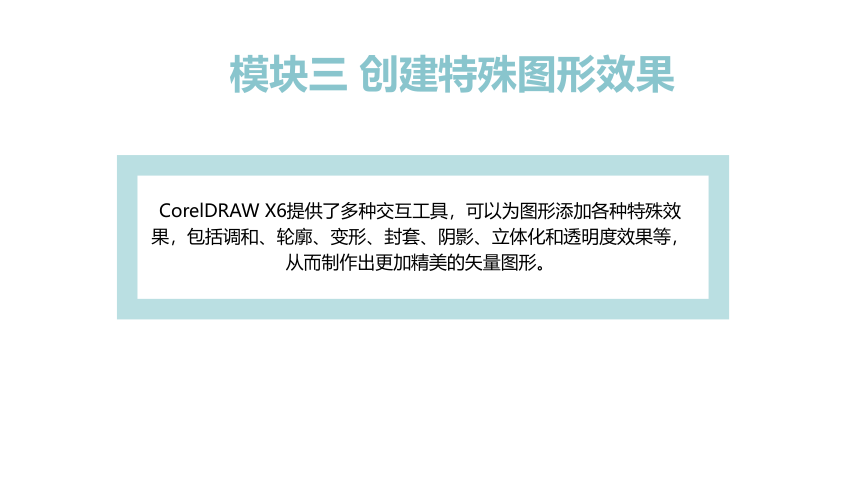

模块三 创建特殊图形效果
CorelDRAW X6提供了多种交互工具，可以为图形添加各种特殊效果，包括调和、轮廓、变形、封套、阴影、立体化和透明度效果等，从而制作出更加精美的矢量图形。

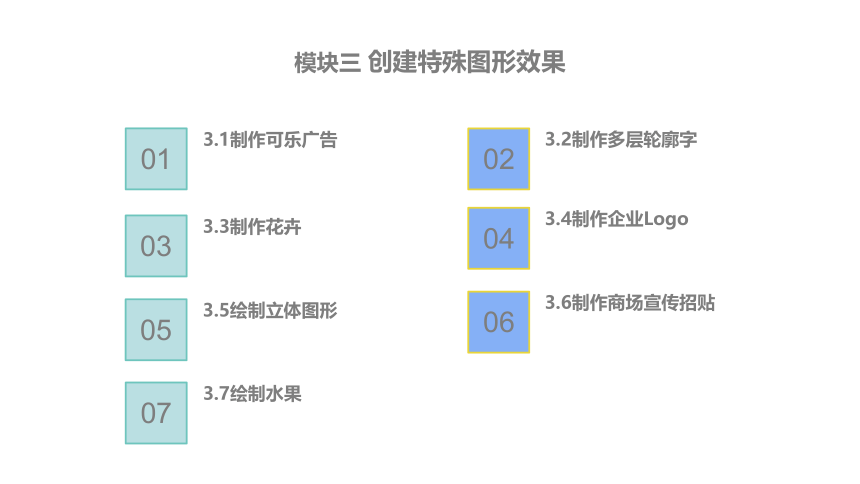

模块三 创建特殊图形效果
3.2制作多层轮廓字
01
3.1制作可乐广告
02
03
3.3制作花卉
3.4制作企业Logo
04
05
3.5绘制立体图形
3.6制作商场宣传招贴
06
07
3.7绘制水果

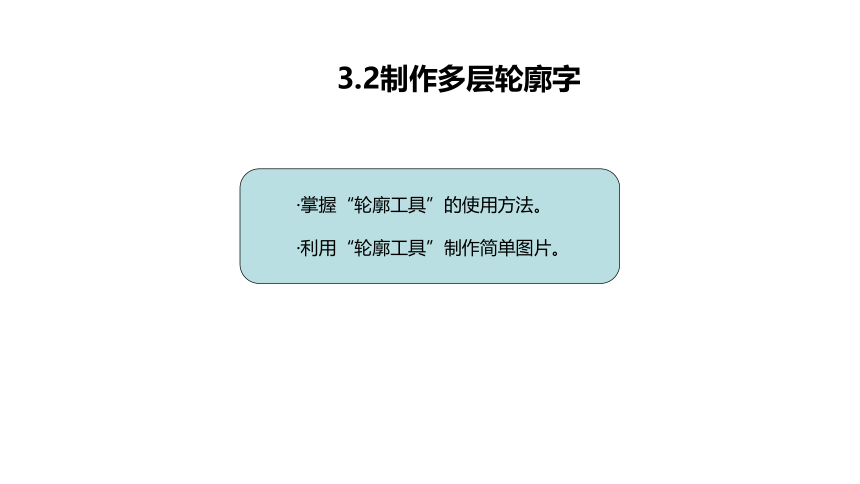

3.2制作多层轮廓字
·掌握“轮廓工具”的使用方法。
·利用“轮廓工具”制作简单图片。
3.2制作多层轮廓字

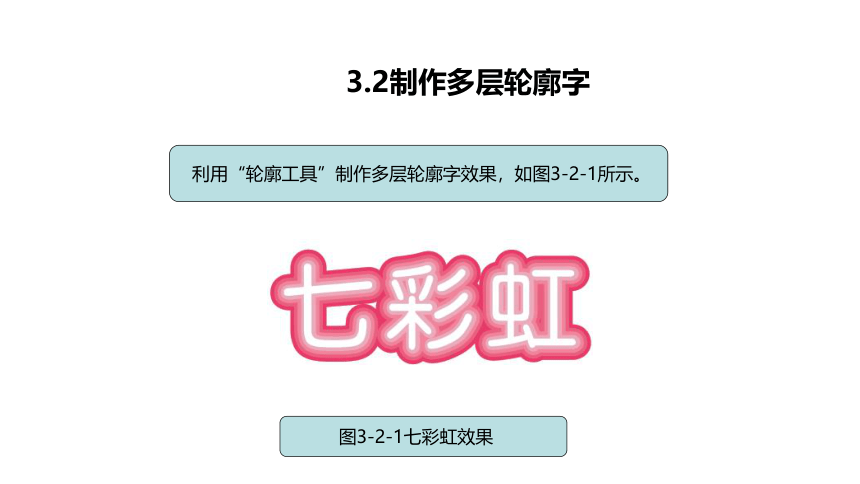

利用“轮廓工具”制作多层轮廓字效果，如图3-2-1所示。
图3-2-1七彩虹效果
3.2制作多层轮廓字
轮廓工具

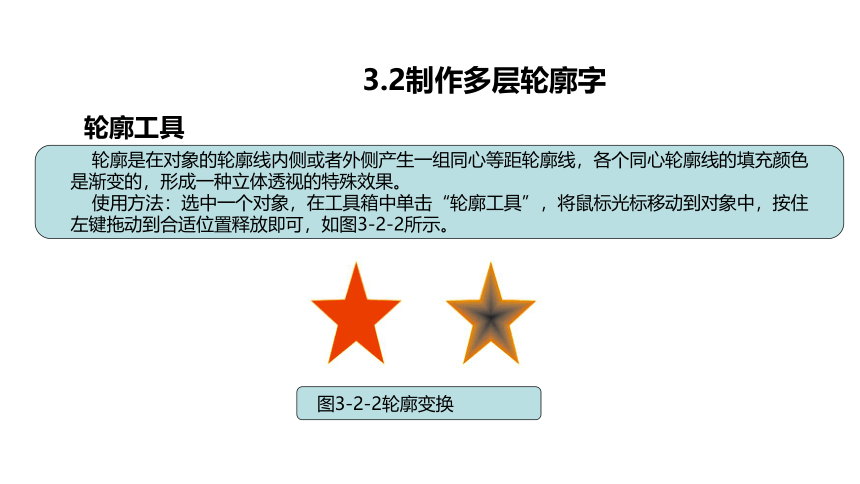

轮廓是在对象的轮廓线内侧或者外侧产生一组同心等距轮廓线，各个同心轮廓线的填充颜色是渐变的，形成一种立体透视的特殊效果。
使用方法：选中一个对象，在工具箱中单击“轮廓工具”，将鼠标光标移动到对象中，按住左键拖动到合适位置释放即可，如图3-2-2所示。
图3-2-2轮廓变换
3.2制作多层轮廓字
轮廓工具
（1）“到中心”按钮 ，将所选对象的轮廓扩展到中心为止。
（2）“内部轮廓”按钮 ，将所选对象的轮廓向内扩展。
（3）“外部轮廓”按钮 ，将所选对象的轮廓向外扩展。
（4）“轮廓图步长”数值框 ，设置轮廓图步长的数量。
（5）“轮廓图偏移”数值框 ，调整相邻两个轮廓间的距离。
（6）“轮廓色”按钮 ，设置扩展轮廓色的颜色渐变序列，有线性、顺时针和逆时针轮廓色3个选项。
（7）“轮廓色”下拉列表框 ，设置对象的轮廓色。
3.2制作多层轮廓字
轮廓工具

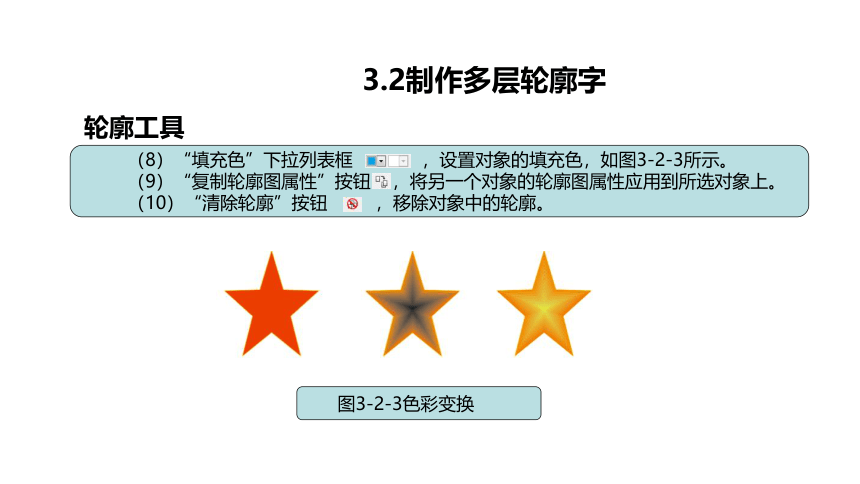

（8）“填充色”下拉列表框 ，设置对象的填充色，如图3-2-3所示。
（9）“复制轮廓图属性”按钮 ，将另一个对象的轮廓图属性应用到所选对象上。
（10）“清除轮廓”按钮 ，移除对象中的轮廓。
图3-2-3色彩变换
实例练习
（1）启动CorelDRAW X6，选择工具箱中的“文本工具”，在绘图区中输入文本“七彩虹”。
（2）选中所有文本，在属性栏中的“字体”下拉列表框中选择“汉仪中圆简”选项，在“字号”下拉列表框中输入“150”，按Enter键，文本效果如图3-2-4所示。
图3-2-4输入文本
实例练习
（3）按住工具箱中的“调和工具”不放，在其展开的工具列表中选择“轮廓图”工具，如图3-2-5所示。
（4）单击属性栏中的“外部轮廓”按钮，将文本的轮廓方向设为向外。
（5）在“轮廓图步长”数值框中输入“4”，在“轮廓图偏移”数值框中输入“2”，如图3-2-6所示。
图3-2-5选择“轮廓图”工具
图3-2-6设置轮廓图属性
实例练习
（6）在“填充色”下拉列表框中选择洋红，文本效果如图3-2-7所示。
（7）确认文本被选中，单击调色板上的白色块，将文本内部填充为白色，效果如图3-2-8所示。
图3-2-7添加轮廓图效果
图3-2-8填充文本颜色效果
课后巩固
制作图3-2-9所示的网站广告。
图3-2-9网站广告
课后巩固
（1）新建一个图形文件，设置页面大小，设置其宽度为“280 mm”，高度为“100 mm”，双击“矩形工具”，填充黄色。
（2）选择工具箱中的“文本工具”，在绘图区中单击输入文本“青苹果乐园网站”，选中文本后在属性栏中的“字体”下拉列表框中选择“方正粗圆简体”选项，在“
（3）选择输入的文本对象，填充白色，无轮廓色，移动到适当位置。
（4）按住工具箱中的“调和工具”不放，在弹出的工具列表中选择“轮廓图”工具。
（5）单击属性栏中的“外部轮廓”按钮，将文本的轮廓方向设为向外，在“轮廓图步长”数值框中输入“1”，在“轮廓图偏移”数值框中输入“0.5”，在“填充色”下拉列表框中选择黑色。
（6）选择工具箱中的“星形工具”，在属性栏中的“点数或边数”数值框中输入“4”，将鼠标指针移动到页面中，单击并拖动鼠标绘制一个星形图形，在调色板中填充月光绿，取消轮廓色。
2.绘制卡通电灯泡
操作提示：
课后巩固
（7）选择工具箱中的“轮廓图工具”，单击属性栏中的“向内”按钮，在“轮廓图步长”数值框中输入“2”，在“轮廓图偏移”数值框中输入“1”，在“填充色”下拉列表框中选择春绿。
（8）复制星形，并移动到页面合适位置。
（9）再复制一个星形，在轮廓工具属性栏中更改填充色为洋红，选择“逆时针轮廓色”按钮，将制作好的星形移动到合适位置。
（10）选择工具箱中的“文本工具”，单击输入文本“音乐”，字体“微软雅黑”，字号“30”，填充为白色，旋转后放置到适当的位置。
（11) 选择工具箱中的“轮廓图工具”，单击属性栏中的“向外”按钮，在“轮廓图步长”数值框中输入“1”，在“轮廓图偏移”数值框中输入“1”，在“填充色”下拉列表框中选择浅蓝色。
（12）用同样的方法，制作文字“图片”和“文字”效果。
2.绘制卡通电灯泡
操作提示：
课后巩固
（13）使用“文本工具”在网站名称下方输入相关网站地址信息，字号大小为18 pt，颜色为黑色。
（14）执行“文件”→“导入”菜单命令，打开“导入”对话框，选择提供的“青苹果.png”图片，单击“导入”按钮。
（15）右击导入的苹果，在弹出的快捷菜单中选择“快速描摹”命令，取消群组后，单击白色区域，按Delete键删除白色背景。
（16）框选苹果后右击，在弹出的快捷菜单中选择“群组”命令，将群组好的苹果复制两个，修改大小后放到合适的位置。
2.绘制卡通电灯泡
操作提示：
