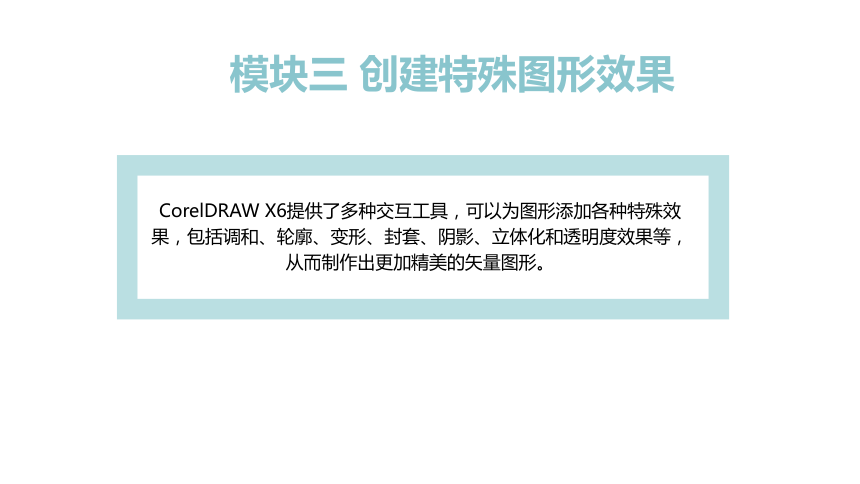

模块三 创建特殊图形效果
CorelDRAW X6提供了多种交互工具，可以为图形添加各种特殊效果，包括调和、轮廓、变形、封套、阴影、立体化和透明度效果等，从而制作出更加精美的矢量图形。

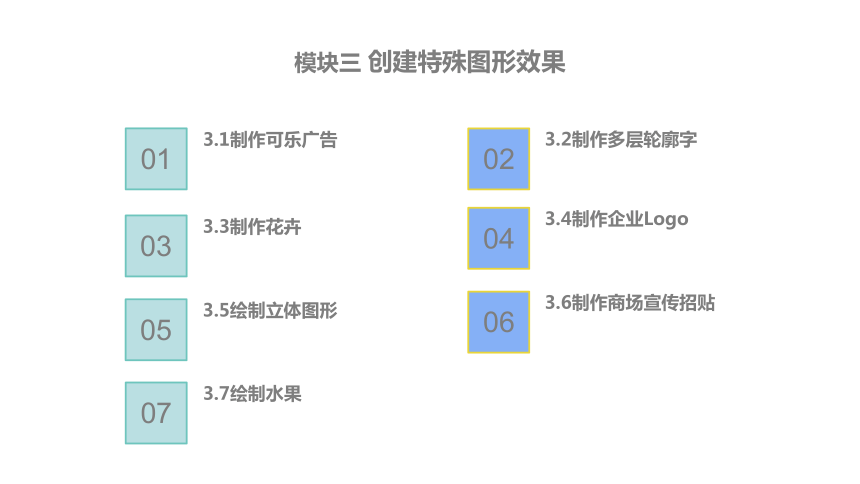

模块三 创建特殊图形效果
3.2制作多层轮廓字
01
3.1制作可乐广告
02
03
3.3制作花卉
3.4制作企业Logo
04
05
3.5绘制立体图形
3.6制作商场宣传招贴
06
07
3.7绘制水果

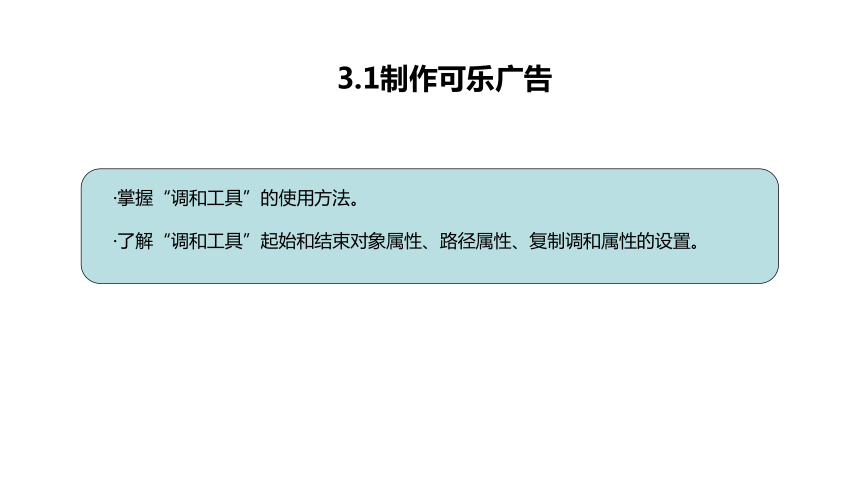

3.1制作可乐广告
·掌握“调和工具”的使用方法。
·了解“调和工具”起始和结束对象属性、路径属性、复制调和属性的设置。
3.1制作可乐广告
1.调和工具
“调和工具”可以在两个图形对象之间创建一系列中间对象，这些对象之间相互层叠并偏移，反映了两个原始对象的形状和颜色之间的平滑渐进，使一个对象渐变过渡到另一个对象，如图3-1-2所示。
图3-1-2调和渐变过渡
3.1制作可乐广告

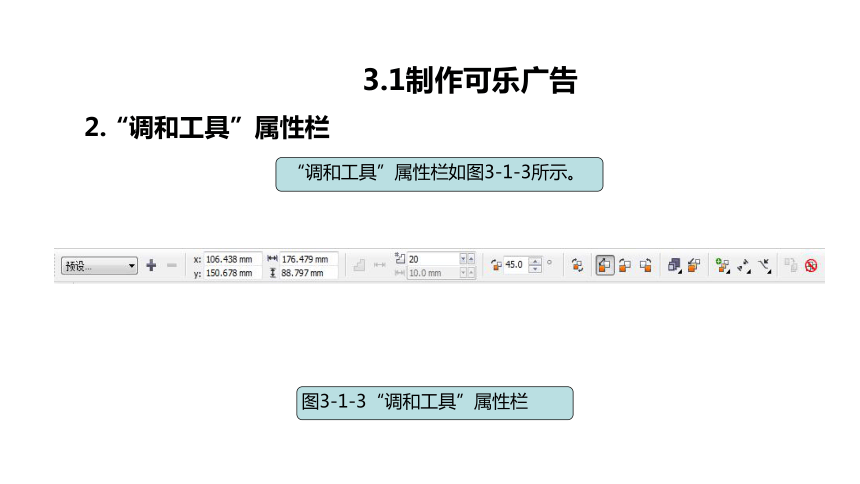

2.“调和工具”属性栏
图3-1-3“调和工具”属性栏
“调和工具”属性栏如图3-1-3所示。
3.1制作可乐广告
2.“调和工具”属性栏
图3-1-4步长数调整为5效果

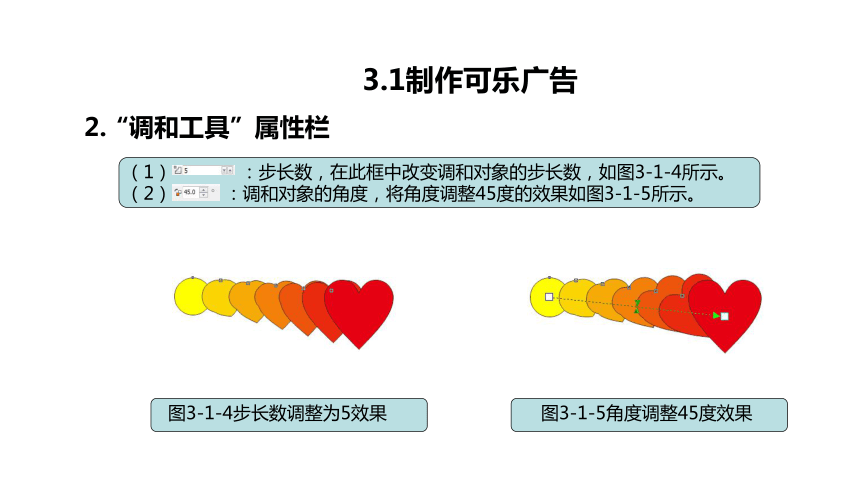

（1） ：步长数，在此框中改变调和对象的步长数，如图3-1-4所示。
（2） ：调和对象的角度，将角度调整45度的效果如图3-1-5所示。
图3-1-5角度调整45度效果
3.1制作可乐广告
2.“调和工具”属性栏
图3-1-6直接调和的效果

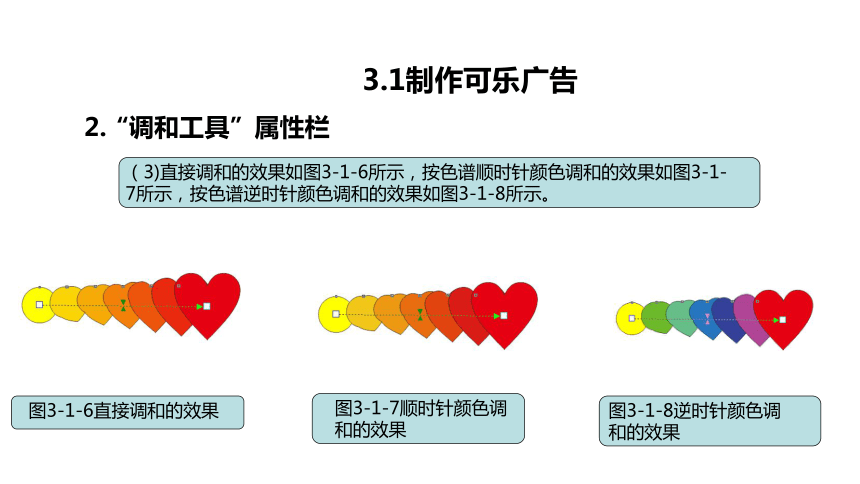

（3)直接调和的效果如图3-1-6所示，按色谱顺时针颜色调和的效果如图3-1-7所示，按色谱逆时针颜色调和的效果如图3-1-8所示。
图3-1-7顺时针颜色调和的效果
图3-1-8逆时针颜色调和的效果
3.1制作可乐广告
2.“调和工具”属性栏
图3-1-9加速对象属性框

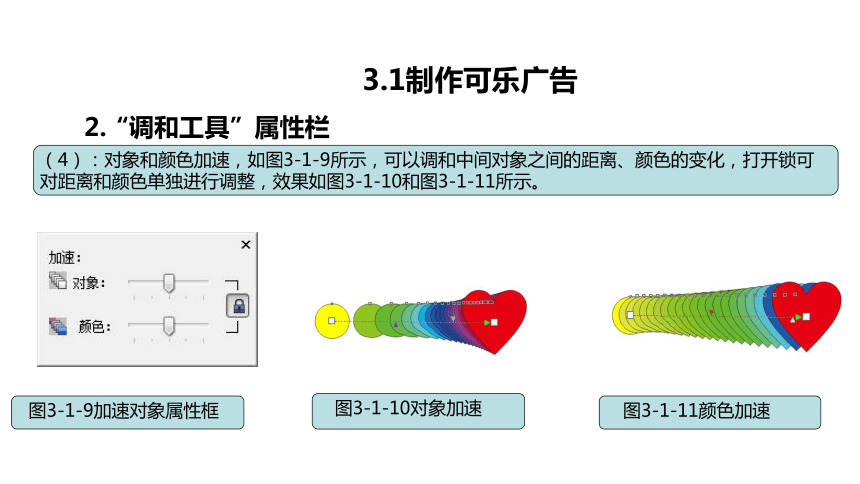

（4）：对象和颜色加速，如图3-1-9所示，可以调和中间对象之间的距离、颜色的变化，打开锁可对距离和颜色单独进行调整，效果如图3-1-10和图3-1-11所示。
图3-1-10对象加速
图3-1-11颜色加速
3.1制作可乐广告
2.“调和工具”属性栏

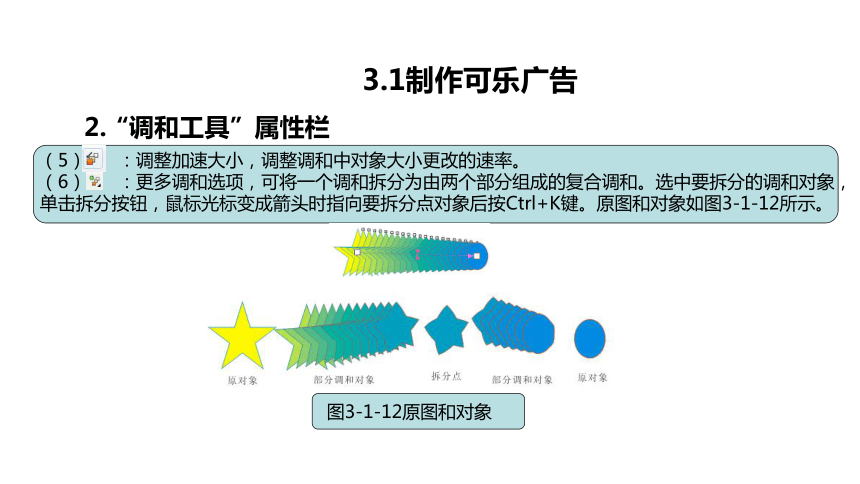

（5） ：调整加速大小，调整调和中对象大小更改的速率。
（6） ：更多调和选项，可将一个调和拆分为由两个部分组成的复合调和。选中要拆分的调和对象，单击拆分按钮，鼠标光标变成箭头时指向要拆分点对象后按Ctrl+K键。原图和对象如图3-1-12所示。
图3-1-12原图和对象
3.1制作可乐广告
2.“调和工具”属性栏
（7） ：起始和结束属性，可重新对调和对象设置新的起始对象和终止对象。
（8） ：路径属性，可以使已存在的调和对象沿已存在的路径调和。选中要沿路径调和的对象后单击 按钮，当鼠标光标变成一个箭头时指向路径，沿路径调和如图3-1-13所示。
图3-1-13路径视图
3.1制作可乐广告
2.“调和工具”属性栏
（9） ：复制调和属性，可将已存在的调和属性进行复制。例如，调和图3-1-14（a）所示对象的属性为逆时针调和，调和图3-1-14（b）所示的对象为顺时针调和，现要将图3-1-14（a）的属性应用于图3-1-14（b），则要先选定图3-1-14（b）所示的对象，单击属性栏中的“复制调和属性”按钮，再单击图3-1-14（a），效果如图3-1-14（c）所示。
图3-1-14复制调和属性
3.1制作可乐广告
2.“调和工具”属性栏
（10) ：清除调和，清除调和效果，如图3-1-15所示。
图3-1-15清除调和
实例练习
（1）在页面上绘制一个正圆，按键盘上的“+”键复制正圆，选定正圆，按住Shift键的同时向圆心拖动鼠标，缩小选定的正圆，到合适位置后松开鼠标，如图3-1-16所示。
图3-1-16绘制两个同心正圆
1.绘制圆形背景
实例练习
（2）将大圆填充灰色，小圆填充红色，取消轮廓线。选择“调和工具”，设置如图3-1-17所示，创建一系列从小圆和大圆的渐变圆形，形成水珠效果，如图3-1-18所示。
图3-1-17“调和”面板
1.绘制圆形背景
图3-1-18水珠效果
实例练习
（3）使用“手绘工具”在背景上画一段弧线，执行“效果”→“艺术笔”菜单命令，艺术笔的选择如图3-1-19所示，将弧线变成高光的形状，填充白色，取消轮廓色，如图3-1-20所示。
图3-1-19“艺术笔”面板
1.绘制圆形背景
图3-1-20高光效果
实例练习
（1）使用“矩形工具”绘制一个矩形，用“形状工具”调整形状，如图3-1-21所示。用“椭圆形工具”绘制一个椭圆，设置轮廓宽度为1 mm，颜色为深玫瑰红。将两个图形叠放在一起，做成瓶盖形状，如图3-1-22所示。
图3-1-21调整形状
2.制作可乐瓶
图3-1-22瓶盖效果图
实例练习
（2）使用“手绘工具”绘制瓶子形状，填充冰蓝色，如图3-1-23所示。
（3）复制一个瓶子并将其变形和缩小，形成瓶中可乐的形状，填充咖啡色，取消轮廓色，如图3-1-24所示。
图3-1-23绘制瓶子形状
2.制作可乐瓶
图3-1-24绘制瓶中可乐
实例练习
（4)使用“手绘工具”给瓶子添加高光效果，如图3-1-25所示。
图3-1-25添加高光效果
2.制作可乐瓶
实例练习
（1）使用“文本工具”在页面上输入商品名称“可口可乐”，填充白色。
（2）使用“阴影工具”制作文字阴影。
（3）将文字移入可乐瓶，并将文字和可乐瓶旋转15°。
（4）输入其他文字并填充白色完成广告图形的制作。
3.输入文字并完成广告
课后巩固
绘制图3-1-26所示的简单孔雀图。
图3-1-26简单孔雀图
1.绘制简单孔雀图
课后巩固
（1）用“椭圆形工具”画一个椭圆形，填充蓝色，取消轮廓色，缩小复制一个黄色的椭圆，用“调和工具”对图形进行调和操作，缩小复制图形，群组，然后用旋转复制的方法绘制出孔雀的尾部形状。
（2)用“贝塞尔工具”和“形状工具”绘制孔雀身体各个部分，填充渐变色。
1.绘制简单孔雀图
操作提示：
课后巩固
绘制图3-1-27所示的卡通电灯泡。
图3-1-27卡通电灯泡
2.绘制卡通电灯泡
课后巩固
（1）新建文件，利用“椭圆形工具”绘制一个圆形，填充橙黄色，将圆形的轮廓线去除，用等比例缩小复制图形的方法，将橙黄色图形以中心等比例缩小复制，填充橙红色。
（2）将图形再次缩小复制，填充橙黄色，选择“调和工具”，为图形添加调和效果；再画一个圆形，填充白色，选择“透明度工具”，添加透明效果。
（3）用相同的方法绘制出卡通图形的眼睛，用“手绘工具”画出嘴巴图形。
（4）将绘制的图形全部选中，群组，然后利用阴影工具为图形由上至下添加阴影效果。
（5）利用“矩形工具”画出矩形并转换为曲线，填充为渐变色，调整为圆柱形，作为灯泡口，完成卡通电灯泡的绘制。
2.绘制卡通电灯泡
操作提示：
课后巩固
绘制图3-1-28所示的书本封面。
图3-1-28书本封面
3.书本封面设计
课后巩固
（1）绘制一个矩形，作为书封面的外形，填充底纹图案。
（2）使用“椭圆形工具”绘制椭圆，渐变填充，同时复制一份并水平镜像，将两个椭圆组合在一起，形成有立体感的球冠。
（3）将球冠复制一个并缩小，使用“调和工具”调和成由大到小的效果。
（4）用“手绘工具”画一个问号，给调和好的球冠设置新路径，单击问号路径。
（5）用同样的方法制作其他颜色的球冠，复制并排列成相应的形状。
（6）使用“文本工具”输入封面中的文本。
（7）执行“编辑”→“插入条码”菜单命令，按向导提示生成新的条形码并插入封面中。
（8）导入一张人物图片，画一个椭圆，将人物图片放置到椭圆中。
（9）在封面的中间位置画两条侧折线。
（10）将制作的所有图形合理地摆放在背景上，再选择所有物件并群组。
3.书本封面设计
操作提示：
