模块三 创建特殊图形效果
CorelDRAW X6提供了多种交互工具，可以为图形添加各种特殊效果，包括调和、轮廓、变形、封套、阴影、立体化和透明度效果等，从而制作出更加精美的矢量图形。

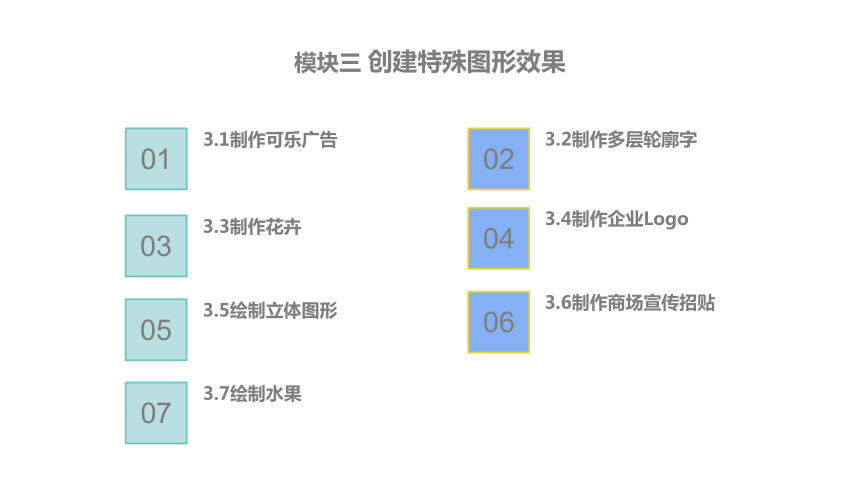

模块三 创建特殊图形效果
3.2制作多层轮廓字
01
3.1制作可乐广告
02
03
3.3制作花卉
3.4制作企业Logo
04
05
3.5绘制立体图形
3.6制作商场宣传招贴
06
07
3.7绘制水果
3.4制作企业Logo
·掌握“封套工具”的使用方法。
·能熟练应用“封套工具”改变对象的造形。
3.4制作企业Logo

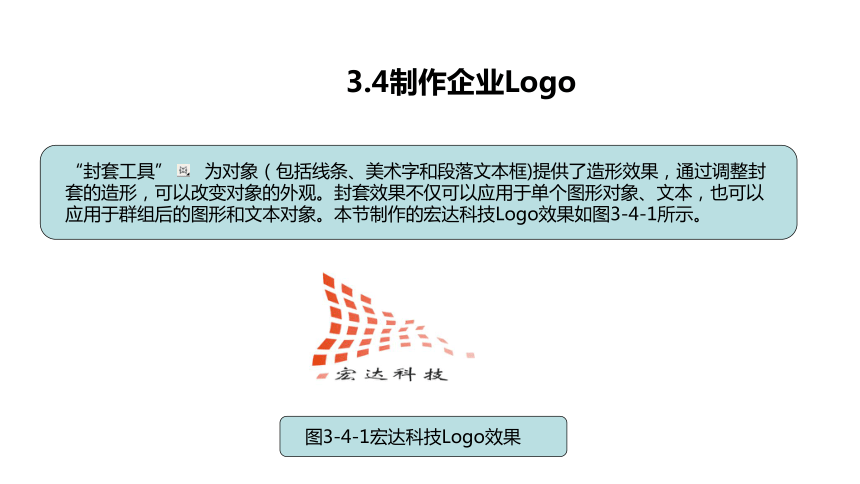

“封套工具” 为对象（包括线条、美术字和段落文本框)提供了造形效果，通过调整封套的造形，可以改变对象的外观。封套效果不仅可以应用于单个图形对象、文本，也可以应用于群组后的图形和文本对象。本节制作的宏达科技Logo效果如图3-4-1所示。
图3-4-1宏达科技Logo效果
3.4制作企业Logo
封套由多个节点组成，可以移动这些节点为封套造形，从而改变对象形状，也可以应用符合对象形状的基本封套或预设的封套。应用封套后，可以对它进行编辑，或添加新的封套来继续改变对象的形状，CorelDRAW X6还允许复制和移除封套。
3.4制作企业Logo

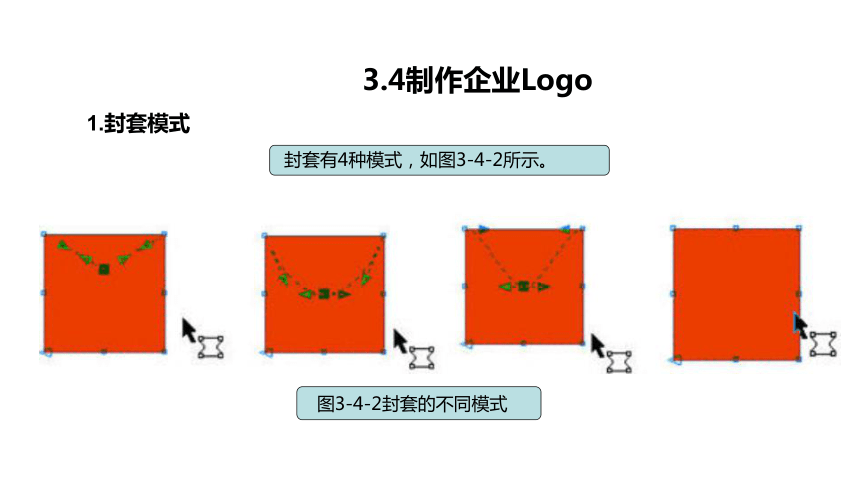

封套有4种模式，如图3-4-2所示。
图3-4-2封套的不同模式
1.封套模式
3.4制作企业Logo

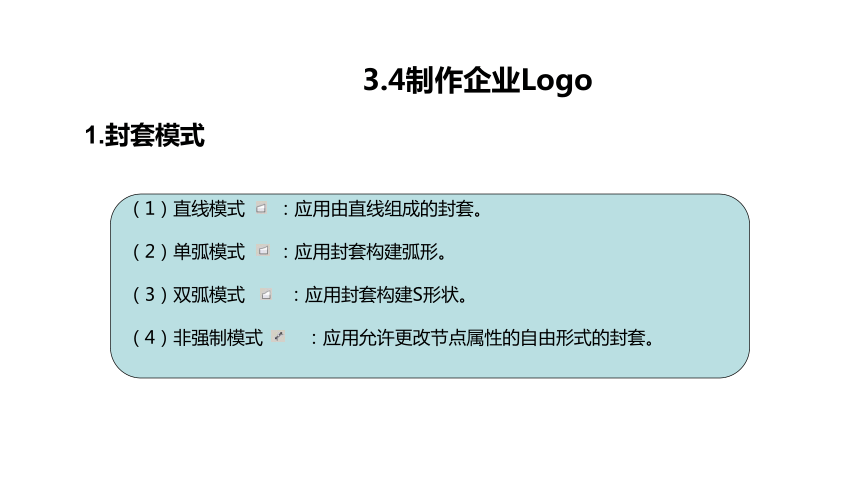

1.封套模式
（1）直线模式 ：应用由直线组成的封套。
（2）单弧模式 ：应用封套构建弧形。
（3）双弧模式 ：应用封套构建S形状。
（4）非强制模式 ：应用允许更改节点属性的自由形式的封套。
3.4制作企业Logo

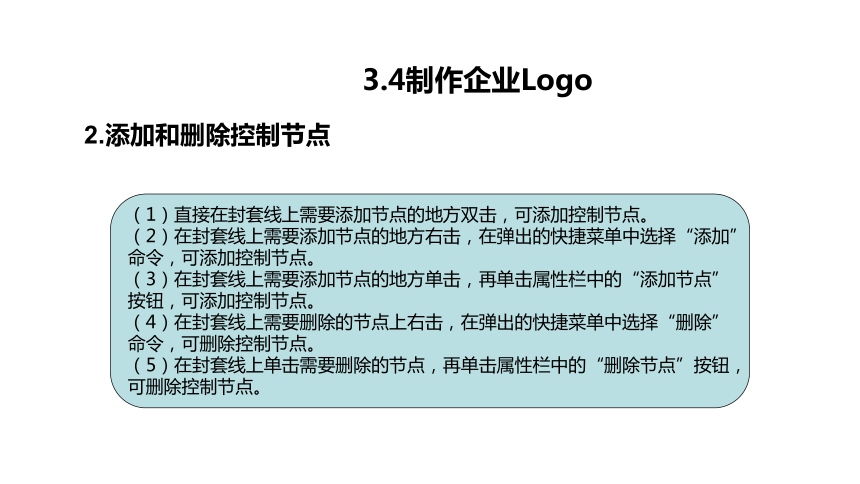

2.添加和删除控制节点
（1）直接在封套线上需要添加节点的地方双击，可添加控制节点。
（2）在封套线上需要添加节点的地方右击，在弹出的快捷菜单中选择“添加”命令，可添加控制节点。
（3）在封套线上需要添加节点的地方单击，再单击属性栏中的“添加节点”按钮，可添加控制节点。
（4）在封套线上需要删除的节点上右击，在弹出的快捷菜单中选择“删除”命令，可删除控制节点。
（5）在封套线上单击需要删除的节点，再单击属性栏中的“删除节点”按钮，可删除控制节点。
实例练习

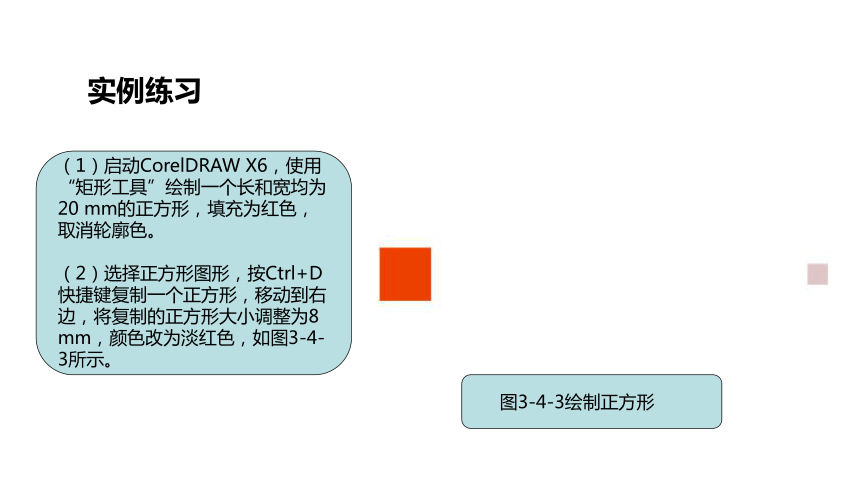

（1）启动CorelDRAW X6，使用“矩形工具”绘制一个长和宽均为20 mm的正方形，填充为红色，取消轮廓色。
（2）选择正方形图形，按Ctrl+D快捷键复制一个正方形，移动到右边，将复制的正方形大小调整为8 mm，颜色改为淡红色，如图3-4-3所示。
图3-4-3绘制正方形
实例练习
（3）选择工具箱中的“调和工具”，步长设为6，此时图形上会出现一个控制条，拖动控制条向右侧的正方形位置移动，使其达到调和效果，如图3-4-4所示。
图3-4-4调和正方形
实例练习
（4）框选所有图形，执行“排列”→“变换”→“位置”菜单命令，打开“变换”窗口，设置如图3-4-5所示，将正方形向下再制，如图3-4-6所示。
图3-4-5“变换”窗口
图3-4-6 再制正方形
实例练习
（5）分别选中右侧不需要的正方形图形并将其删除，使其呈阶梯状排列，完成后群组所有图形，效果如图3-4-7所示。
图3-4-7删除多余的图形
实例练习
（6）选择工具箱中的“封套工具”，此时图形将出现边缘线和控制点，如图3-4-8所示。单击选中下边缘线中间的控制点，按住鼠标左键不放向上拖动，此时图形将出现弧形的封套效果，如图3-4-9所示。
图3-4-8进入封套状态
图3-4-9弧形封套
实例练习
（7）单击选中上边缘线中间的控制点，按Delete键将其删除，然后拖动左侧边缘线中间的控制点进行封套，如图3-4-10所示。
（8）用相同的方法拖动其他各个节点，创建图3-4-11所示的封套效果。
图3-4-10拖动控制点
图3-4-11完成封套
实例练习
（9）用“文本工具”在下方输入公司名称，字体为“华文新魏”，字号为52 pt，调整好位置，如图3-4-12所示。
（10)将标志图形取消组合，然后选择其中的一个图形，将其复制到名称左侧，并调整好位置和大小，完成本例的制作，最终效果如图3-4-13所示。
图3-4-12输入公司名称
图3-4-13完成制作
课后巩固
制作图3-4-14所示的蝴蝶图。
图3-4-14蝴蝶图
1.制作蝴蝶
课后巩固
（1）画一个矩形和一个椭圆，对椭圆进行变换，效果如图3-4-15所示。
（2）同时选中椭圆和矩形，单击属性栏中的“合并”按钮，效果如图3-4-16所示。
1.制作蝴蝶
操作提示：
图3-4-15绘制矩形和椭圆
图3-4-16合并矩形与椭圆
课后巩固
（3）改变颜色，复制一个并改变颜色后进行调和，效果如图3-4-17所示。
（4）选择工具箱中的“调和工具”，单击工具栏中的“逆时针调和”按钮，改变步长值，并对其进行群组，对其旋转90°，取消轮廓色，效果如图3-4-18所示。
1.制作蝴蝶
操作提示：
图3-4-18逆时针调和及旋转
图3-4-17调和
课后巩固
（5）用“贝塞尔工具”勾出翅膀形状，效果如图3-4-19所示。
（6）选中花纹，在“封套工具”属性栏中单击“创建封套自”按钮，单击翅膀形状，效果如图3-4-20所示。
1.制作蝴蝶
操作提示：
图3-4-20创建封套
图3-4-19绘制翅膀形状
课后巩固
（7）适当调整花纹内部翅膀形状，效果如图3-4-21所示。
（8）对其进行复制、变形等操作，效果如图3-4-22所示。
1.制作蝴蝶
操作提示：
图3-4-22完整的蝴蝶翅膀
图3-4-21调整翅膀形状
课后巩固
（9）画一个椭圆并填充橙色，画一个小点的圆并填充黄色。
（10）对上一步的对象进行复制、变小，将两个对象进行调和，将步长改小作为蝴蝶的身体，效果如图3-4-23所示。
（11）制作出眼睛及触角，对各部分进行群组，完成效果如图3-4-24所示。
1.制作蝴蝶
操作提示：
图3-4-24完成效果
图3-4-23绘制蝴蝶身体
课后巩固
制作图3-4-25所示的变形文字。
图3-4-25变形文字
2.变形文字
课后巩固
（1）绘制天蓝色矩形背景。
（2）输入文字“CorelDRAW X6实例教程”。
（3）使用“交互式填充工具”对文字进行渐变填充。
（4）选定文字，按键盘上的“+”键复制文字。
（5）将复制的文字向下移动一定的距离。
（6）对两行文字分别使用“封套工具”，调整控制点达到图3-4-25所示的形状。
2.变形文字
操作提示：
